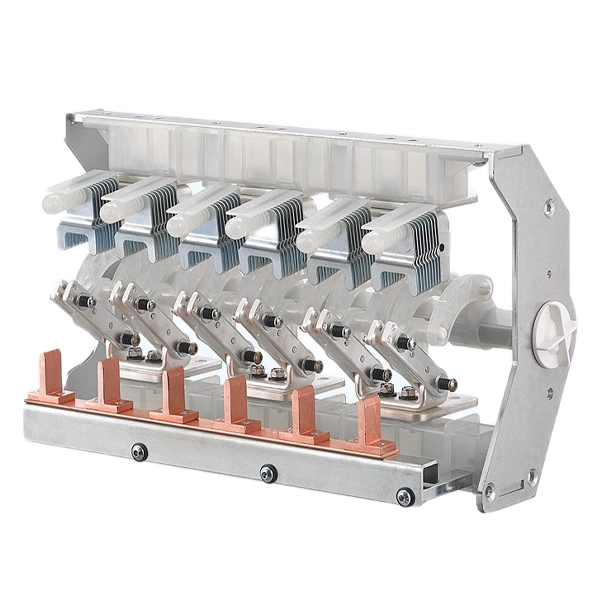

แผง RMU 11KV สวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลางในอาคาร

ในเครือข่ายการกระจายพลังงานไฟฟ้าแรงดันปานกลาง สวิตช์เกียร์ต่างๆ ถูกนำมาใช้เพื่อให้แน่ใจว่าการส่งกระแสไฟฟ้าปลอดภัยและเชื่อถือได้ สวิตช์แบ่งโหลดเป็นส่วนประกอบที่สำคัญในสวิตช์เกียร์เหล่านี้ เช่น ยูนิตหลักแบบวงแหวน สวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม และสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส เป็นส่วนประกอบพิเศษที่ออกแบบมาเพื่อรองรับความต้องการตามปกติของวงจรไฟฟ้าที่ให้พลังงานและการลดพลังงาน สวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลางในอาคาร KDK-12D/1250-20 ซีรีส์ 11KV RMU ที่ผลิตโดย Contele ได้รับการยกย่องอย่างกว้างขวางจากลูกค้าในประเทศและต่างประเทศมาเป็นเวลานาน

รูปแบบและความหมาย

สวิตช์แบ่งโหลดคืออะไร?

สวิตช์แบ่งโหลดแรงดันไฟฟ้าปานกลางภายในแผง 11kV RMU เป็นอุปกรณ์สวิตชิ่งไฟฟ้าที่อยู่ระหว่างสวิตช์ตัดการเชื่อมต่อและเบรกเกอร์วงจร ซึ่งสามารถตัดกระแสไฟฟ้าภายใต้วงจรปกติและสภาวะโอเวอร์โหลดที่ระบุได้ สามารถรบกวนกระแสไฟในการทำงานได้อย่างปลอดภัย แต่ไม่เหมาะสำหรับการรบกวนกระแสลัดวงจร (กระแสฟอลต์) โดยทั่วไปจะติดตั้งอุปกรณ์ดับเพลิงส่วนโค้งพื้นฐาน ซึ่งสามารถจัดการส่วนโค้งโหลดปกติได้ แต่ไม่เพียงพอที่จะดับส่วนโค้งไฟฟ้าลัดวงจรที่มีความเข้มสูง

หลักการทำงานของสวิตช์แบ่งโหลด

กุญแจสำคัญในการโหลดสวิตช์หยุดอยู่ที่การจัดการอาร์กไฟฟ้าอย่างปลอดภัย เมื่อหน้าสัมผัสแยกออกจากกัน กระแสไฟฟ้าจะแตกตัวเป็นไอออนในอากาศหรือไดอิเล็กตริก ทำให้เกิดเส้นทางที่เป็นสื่อกระแสไฟฟ้า หากส่วนโค้งไม่ได้รับการควบคุม จะทำให้หน้าสัมผัสเสียหายและทำให้การตัดการเชื่อมต่อล่าช้าออกไป

วิธีการดับอาร์กที่ใช้กันทั่วไป ได้แก่ :

1. การดับส่วนโค้งของน้ำมัน:หน้าสัมผัสถูกแช่อยู่ในน้ำมันฉนวน ความร้อนที่เกิดจากส่วนโค้งจะสลายน้ำมัน ทำให้เกิดก๊าซไฮโดรเจนแรงดันสูงซึ่งจะดับส่วนโค้งอย่างรวดเร็ว

2. การดับเพลิงด้วยแก๊สอาร์ค (แบบเจ็ท):วัสดุดับเพลิงส่วนโค้งที่เป็นของแข็งจะถูกให้ความร้อนและกลายเป็นไอ โดยจะปล่อยก๊าซเพื่อดับส่วนโค้ง

3. การดับเพลิงด้วยอากาศอัดหรือแก๊ส:อากาศที่จ่ายด้วยกลไกจะดับส่วนโค้ง (เช่น SF₆ ในช่วงต้น)

4. การดับส่วนโค้งสุญญากาศ:หน้าสัมผัสถูกปิดผนึกไว้ในขวดสุญญากาศ ที่จุดศูนย์ AC ส่วนโค้งจะดับลงทันที เพื่อฟื้นฟูความเป็นฉนวน

ฟังก์ชั่นหลัก

สวิตช์แบ่งโหลดแรงดันไฟฟ้าปานกลางภายในแผง 11KV RMU เป็นส่วนประกอบที่สำคัญมากสำหรับยูนิตหลักของวงแหวนและสวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อม โดยมีฟังก์ชันที่สำคัญมากมาย:

1. การสลับวงจรตามปกติ: สามารถดำเนินการด้วยตนเองหรือจากระยะไกลเพื่อเปิด/ปิดการจ่ายไฟเข้าและออกจากสาย เหมาะสำหรับการบำรุงรักษาหรือการสลับเครือข่ายแบบวงแหวน

2. ความสามารถในการรองรับกระแสไฟฟ้าและความสามารถในการทนต่อ: สามารถรับกระแสไฟที่กำหนดและทนต่อความเครียดทางกลและความร้อนของกระแสไฟฟ้าลัดวงจรในช่วงเวลาสั้น ๆ

3. จุดแยกการมองเห็น: ให้จุดตัดการเชื่อมต่อการมองเห็นที่เชื่อถือได้ มั่นใจในความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุง

4. การป้องกันร่วมกับฟิวส์: ในยูนิตเครือข่ายแบบวงแหวน สวิตช์โหลดจะทำงานร่วมกับฟิวส์เพื่อให้เกิดการตัดการเชื่อมต่อข้อผิดพลาดโดยอัตโนมัติ ป้องกันการทำงานแบบเฟสเดียวไม่ให้สร้างความเสียหายให้กับโหลด

โหลดสวิตช์แบ่งเทียบกับตัวตัดการเชื่อมต่อเทียบกับเบรกเกอร์สุญญากาศ

เพื่อให้เข้าใจบทบาทของสวิตช์โหลดได้อย่างเต็มที่ จำเป็นต้องเปรียบเทียบกับสวิตช์โหลดอื่นๆ

โดยรวมแล้วสวิตช์โหลดเป็นส่วนประกอบฟังก์ชันเฉพาะที่มีประสิทธิภาพสำหรับยูนิตหลักของวงแหวนแรงดันปานกลางหรือสวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อม ด้วยการเชี่ยวชาญการหยุดชะงักของกระแสโหลดอย่างปลอดภัย และทำงานร่วมกับฟิวส์เพื่อป้องกันข้อผิดพลาดได้อย่างราบรื่น ทำให้ได้โซลูชันที่ประหยัด กะทัดรัด และเชื่อถือได้สำหรับการดำเนินการสวิตชิ่งส่วนใหญ่ในเครือข่ายการกระจายแรงดันไฟฟ้าปานกลาง ในขณะที่ตัวตัดการเชื่อมต่อให้ความปลอดภัยผ่านการแยกส่วน และเบรกเกอร์ให้การป้องกันที่ครอบคลุม สวิตช์โหลดคืออุปกรณ์ที่ทำหน้าที่จัดการการไหลของพลังงานในแต่ละวัน

พารามิเตอร์ทางเทคนิค

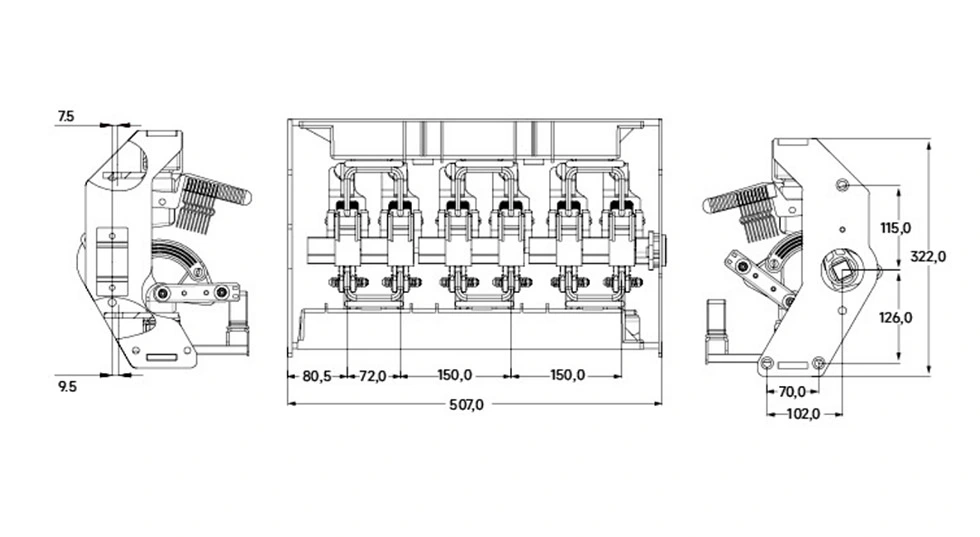

รูปลักษณ์และมิติ

คำถามที่พบบ่อย

ไตรมาสที่ 1 งานหลักของสวิตช์แบ่งโหลดคืออะไร?

ตอบ: สวิตช์หยุดโหลดแรงดันไฟฟ้าปานกลางภายในแผง 11KV RMU ฟังก์ชันหลักคือการเปิดและปิดเครื่อง เราใช้สวิตช์ตัดโหลดเพื่อตัดไฟอย่างปลอดภัยเมื่อช่างไฟฟ้าจำเป็นต้องบำรุงรักษาสาย โดยได้รับการออกแบบให้รองรับกระแสปกติที่ไหลผ่านระบบทุกวัน

ไตรมาสที่ 2 โดยปกติแล้วสวิตช์แบ่งโหลดจะมีอายุการใช้งานนานเท่าใด

ตอบ: สวิตช์หยุดโหลดที่ทันสมัยที่สุด โดยเฉพาะสวิตช์ที่ใช้เทคโนโลยีสุญญากาศ มีความทนทานมาก โดยได้รับการจัดอันดับตามจำนวนการปฏิบัติงานที่กำหนด (เช่น 1,000 หรือ 2,000 ครั้ง) ภายใต้สภาพการทำงานปกติ สามารถใช้งานได้นานหลายสิบปีโดยไม่จำเป็นต้องเปลี่ยนชิ้นส่วนหลัก

ไตรมาสที่ 3 สวิตช์หยุดโหลดปลอดภัยต่อการสัมผัสหรือไม่

ตอบ: ในสวิตช์เกียร์สมัยใหม่ สวิตช์ตัดโหลดมักจะถูกปิดผนึกไว้ในถังโลหะ (เช่น ในสวิตช์เกียร์แบบ "หุ้มฉนวนแก๊ส" หรือ "เป็นมิตรกับสิ่งแวดล้อม) คุณไม่สามารถสัมผัสได้โดยตรง ด้านนอกของตู้มีการต่อสายดิน ดังนั้น หากมีการติดตั้งอุปกรณ์อย่างถูกต้อง จะปลอดภัยสำหรับผู้ปฏิบัติงานที่จะยืนอยู่ด้านหน้าและใช้มือจับ

ไตรมาสที่ 4 เหตุใดโหลดสวิตช์จึงมีราคาถูกกว่าเบรกเกอร์

ตอบ:เซอร์กิตเบรกเกอร์เป็นเครื่องจักรที่ซับซ้อนมาก ต้องแข็งแรงพอที่จะจับและหยุดพลังงานที่ระเบิดคล้ายฟ้าผ่าขนาดใหญ่ (ไฟฟ้าลัดวงจร) สวิตช์ตัดโหลดจะต้องหยุดการไหลของกระแสไฟฟ้าตามปกติเท่านั้น เนื่องจากชิ้นส่วนภายในไม่จำเป็นต้องมีงานหนักมาก ต้นทุนการผลิตจึงต่ำกว่า

คำถามที่ 5 ฉันสามารถใช้สวิตช์ตัดโหลดกับมอเตอร์โรงงานขนาดใหญ่ได้หรือไม่

ตอบ: โดยปกติแล้วไม่ มอเตอร์ขนาดใหญ่สร้างปัญหาพิเศษเมื่อคุณปิดเครื่อง พวกเขาต้องการอุปกรณ์ (เช่น คอนแทคเตอร์หรือเซอร์กิตเบรกเกอร์เฉพาะ) ที่ออกแบบมาเพื่อจัดการกับการเตะกลับทางไฟฟ้าเฉพาะประเภทนั้น สวิตช์ตัดโหลดเหมาะที่สุดสำหรับสายเคเบิล สายจำหน่าย และหม้อแปลงไฟฟ้า

ความมุ่งมั่นในการบริการหลังการขายของเรา

เราเชื่อว่าความร่วมมือของเรากับคุณเริ่มต้นขึ้นหลังจากการทำธุรกรรมเสร็จสิ้น บริษัทของเรามุ่งมั่นที่จะให้การสนับสนุนที่เชื่อถือได้เพื่อให้แน่ใจว่าอุปกรณ์ของคุณจะทำงานได้อย่างราบรื่นตลอดอายุการใช้งาน นี่คือบริการที่คุณจะได้รับจากเรา:

การสนับสนุนทางเทคนิคและการฝึกอบรม: คำแนะนำระยะไกลและการฝึกอบรมฟรี ปีแรกของการบำรุงรักษาฟรี

การตอบสนองอย่างรวดเร็ว: จัดการข้อซักถามภายใน 1 ชั่วโมง ทำให้มั่นใจได้ว่าจะแก้ไขปัญหาได้ทันท่วงที

การให้คำปรึกษาตลอดอายุการใช้งาน: การให้คำปรึกษาด้านเทคนิคและการสนับสนุนตลอดวงจรการใช้งานอุปกรณ์ทั้งหมด

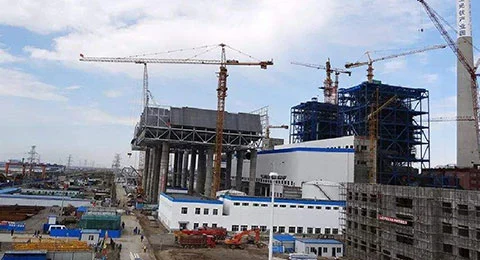

กรณีลูกค้า

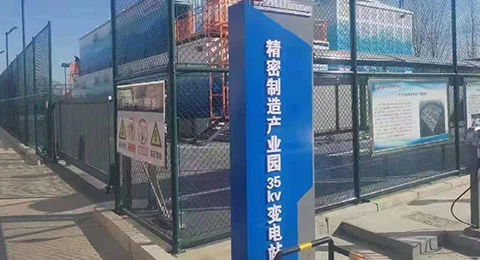

1. โครงการจำหน่ายไฟฟ้าภูมิภาคของรัฐกริดตะวันออกของจีน

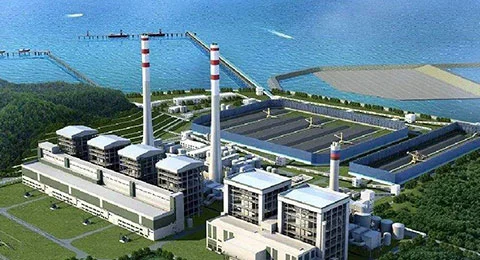

2. โครงการฐานพลังงานใหม่ 1600MW ของจังหวัดชิงไห่

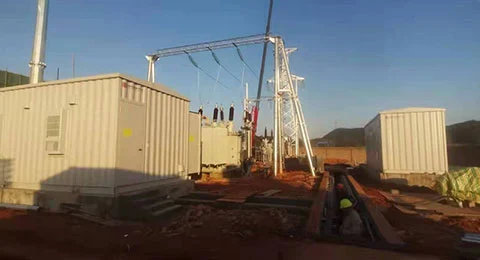

3. การขยายสถานีย่อยเหมืองทองทาจิกิสถาน Aini 110kV

4. การจัดหาอุปกรณ์ไฟฟ้าที่สมบูรณ์ของรถไฟเสฉวน - ทิเบต

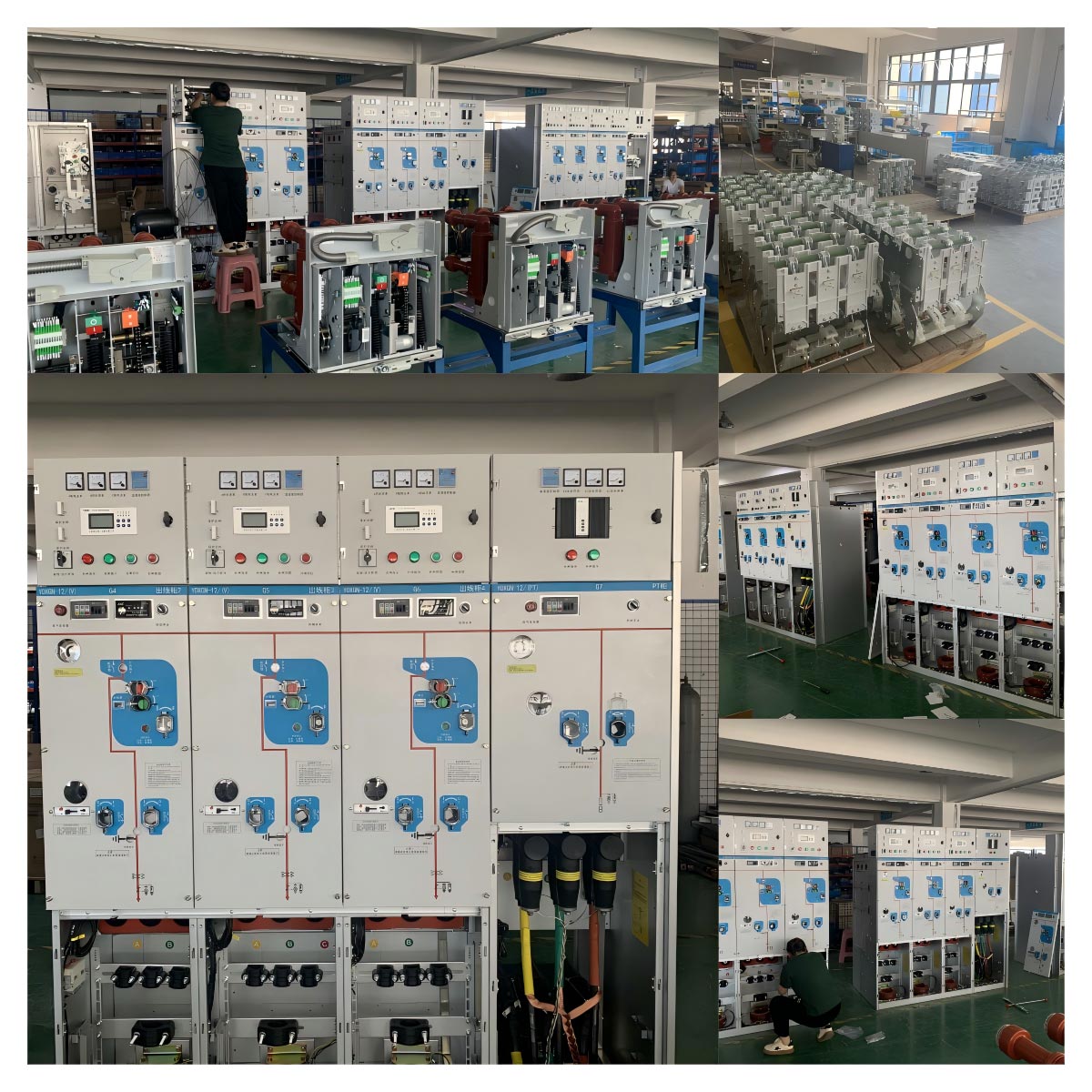

เหตุใดจึงเลือก Cotenele Electric

1. ผู้ผลิตมืออาชีพในประเทศจีน อุปทานโรงงานโดยตรง รองรับการจัดซื้อจำนวนมาก

2. ผลิตภัณฑ์ได้รับการรับรองมาตรฐาน ISO9001/14001/18001

3. ประสบการณ์หลายปีในการร่วมมือกับลูกค้าในประเทศและต่างประเทศ กรณีศึกษาในโลกแห่งความเป็นจริงรับประกันความสำเร็จ

4. นวัตกรรม R&D อัปเกรดตู้แก๊สที่เป็นมิตรต่อสิ่งแวดล้อมซีรีย์ RHSV อย่างต่อเนื่อง

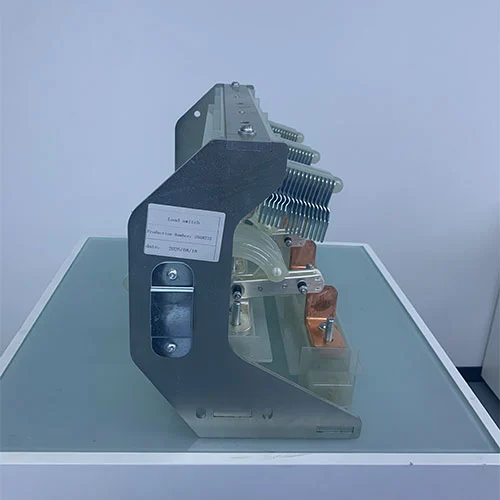

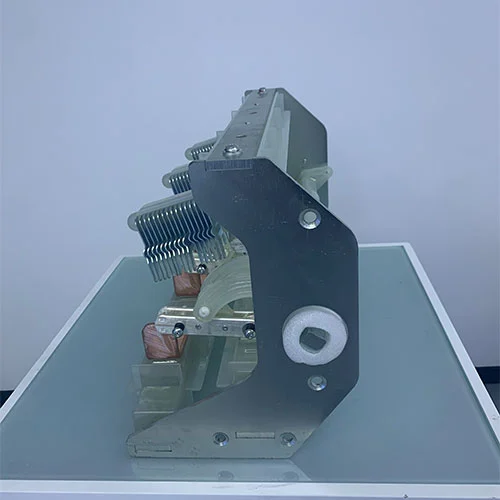

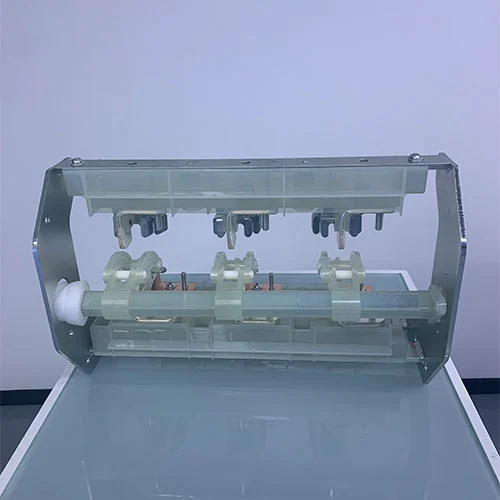

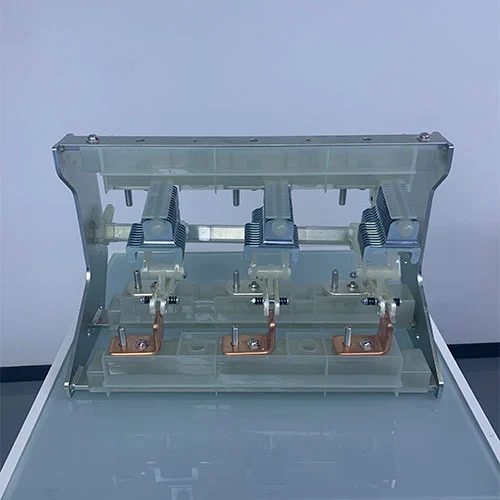

แสดงผลิตภัณฑ์
