ผู้ผลิตยูนิตหลักวงแหวนคุณภาพสูงเพื่อการจ่ายพลังงานที่เชื่อถือได้
ยูนิตหลักของวงแหวนคือประเภทของสวิตช์เกียร์แรงดันปานกลางใช้ในเครือข่ายการกระจายพลังงาน เป็นชุดส่วนประกอบสวิตช์เกียร์ที่หุ้มด้วยโลหะขนาดกะทัดรัด ประกอบจากโรงงาน (เช่น สวิตช์ตัดโหลด ฟิวส์ และบัสบาร์) ซึ่งโดยทั่วไปจะใช้ที่ระดับแรงดันไฟฟ้าที่กำหนดตั้งแต่ 10 kV ถึง 40.5 kV
ยูนิตหลักของวงแหวนสามารถแบ่งออกเป็น RMU ที่หุ้มฉนวนแก๊สและ RMU ที่เป็นมิตรต่อสิ่งแวดล้อมโดยพิจารณาจากสื่อฉนวน โดยทั่วไป RMU ที่หุ้มฉนวนด้วยแก๊สจะใช้ SF₆ เป็นสื่อในการเป็นฉนวนและดับอาร์ค ในขณะที่ RMU ที่เป็นมิตรกับสิ่งแวดล้อมใช้ก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม เช่น อากาศแห้ง N₂ หรือส่วนผสมของก๊าซสีเขียวอื่นๆ ตลอดจนเทคโนโลยีการหยุดชะงักแบบสุญญากาศ นอกจากนี้ยังมี RMU ฉนวนแข็งประเภทหนึ่ง ซึ่งโดยทั่วไปจะใช้อีพอกซีเรซินเป็นวัสดุฉนวน
ยูนิตหลักของวงแหวนสามารถแบ่งออกเป็น RMU ที่หุ้มฉนวนแก๊สและ RMU ที่เป็นมิตรต่อสิ่งแวดล้อมโดยพิจารณาจากสื่อฉนวน โดยทั่วไป RMU ที่หุ้มฉนวนด้วยแก๊สจะใช้ SF₆ เป็นสื่อในการเป็นฉนวนและดับอาร์ค ในขณะที่ RMU ที่เป็นมิตรกับสิ่งแวดล้อมใช้ก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม เช่น อากาศแห้ง N₂ หรือส่วนผสมของก๊าซสีเขียวอื่นๆ ตลอดจนเทคโนโลยีการหยุดชะงักแบบสุญญากาศ นอกจากนี้ยังมี RMU ฉนวนแข็งประเภทหนึ่ง ซึ่งโดยทั่วไปจะใช้อีพอกซีเรซินเป็นวัสดุฉนวน
- View as
ยูนิตหลักวงแหวนฉนวนแข็งแรงดันปานกลาง
เป็นเวลาหลายปีที่ Cotenele มุ่งมั่นที่จะสร้างสรรค์นวัตกรรมและการวิจัยและพัฒนาผลิตภัณฑ์และเทคโนโลยีใหม่ ๆ และยูนิตหลักวงแหวนฉนวนแข็งแรงดันปานกลางเป็นหนึ่งในผลิตภัณฑ์ใหม่ที่พัฒนาขึ้นใหม่ของเรา ยูนิตหลักวงแหวนฉนวนแข็งแรงดันปานกลางแสดงถึงทิศทางสำคัญในวิวัฒนาการของเทคโนโลยีอัจฉริยะและบูรณาการสำหรับสวิตช์เกียร์แรงดันปานกลาง มีข้อดีหลักของวัสดุฉนวนที่เป็นมิตรต่อสิ่งแวดล้อมและความน่าเชื่อถือที่ดีขึ้น หลังจากเอาชนะความท้าทายด้านวัสดุและกระบวนการอย่างต่อเนื่อง มันก็ค่อยๆ กลายเป็นตัวเลือกที่เหมาะสมที่สุดในสถานการณ์การใช้งานหลักๆ หลายๆ สถานการณ์
ยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม 36KV
ในฐานะผู้ผลิตและผู้ส่งออก RMU ที่สำคัญในประเทศจีน Cotenele ได้จัดหาผลิตภัณฑ์ยูนิตหลักวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม 36KV จำนวนมากสำหรับระบบการจัดจำหน่ายในยุโรปและอเมริกาใต้เป็นเวลาหลายปี ยูนิตหลักวงแหวนหุ้มฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมเหล่านี้ใช้กันอย่างแพร่หลายในเครือข่ายการกระจายสินค้าในเมือง การใช้งานในอุตสาหกรรมและเชิงพาณิชย์ การก่อสร้างโครงสร้างพื้นฐานการขนส่ง และสาขาอื่น ๆ คุณลักษณะที่สำคัญของยูนิตหลักของวงแหวนประเภทนี้คือไม่มี SF6 ใด ๆ และใช้อากาศแห้งหรือไนโตรเจนเป็นก๊าซฉนวน ซึ่งเป็นประโยชน์ในการปกป้อง สิ่งแวดล้อม
สวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อมฟรี 24KV SF6
Cotenele เป็นผู้ผลิตรายใหญ่ของสวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อมฟรี 24KV SF6 ในประเทศจีน คุณลักษณะที่สำคัญที่สุดของสวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อม 24kV ก็คือสวิตช์เกียร์แรงดันปานกลางหรือยูนิตหลักของวงแหวนนี้ไม่ใช้ SF₆ (ซัลเฟอร์เฮกซาฟลูออไรด์) ซึ่งเป็นก๊าซเรือนกระจกแบบดั้งเดิมเป็นสื่อกลางในการเป็นฉนวนอีกต่อไป แต่จะใช้ก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม เช่น อากาศแห้งและไนโตรเจน (N₂) หรือวัสดุฉนวนแข็งเพื่อเป็นฉนวนแทน สวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อมฟรี 24KV RMU SF6 เป็นไปตามมาตรฐานสากลที่เกี่ยวข้อง เช่น ซีรีส์ IEC 62271, กฎระเบียบ F-gas ของสหภาพยุโรป (EU) 2024/573, ซีรีส์ IEEE/ANSI C37.20, มาตรฐาน UL/NEMA
สวิตช์เกียร์ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม 12KV
Cotenele เป็นผู้ผลิตและผู้ส่งออกสวิตช์เกียร์รายใหญ่ในประเทศจีน และสวิตช์เกียร์ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม 12KV ของเราได้รับการยอมรับอย่างกว้างขวางจากผู้ใช้ในตลาดยุโรปและอเมริกาใต้ สวิตช์เกียร์ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมนี้ใช้อากาศแห้งความดันต่ำและไนโตรเจนและก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมอื่น ๆ เป็นสื่อฉนวนและมีการใช้กันอย่างแพร่หลายในระบบการกระจายเครือข่ายวงแหวนอุตสาหกรรมและพลเรือน เช่น สถานีย่อยการกระจายทุติยภูมิขนาดเล็ก สถานีย่อยขององค์กรอุตสาหกรรมและเหมืองแร่ พื้นที่อยู่อาศัยในเมือง สนามบิน ทางรถไฟและสถานที่อื่นๆ

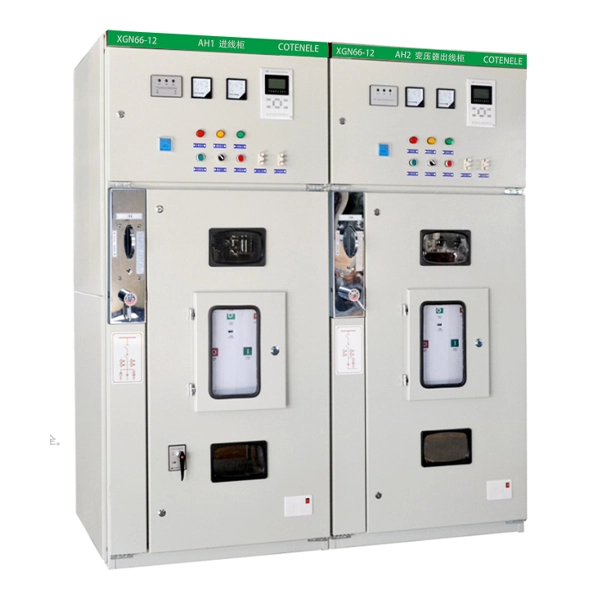

สวิตช์เกียร์ MV ยูนิตหลักของวงแหวนแรงดันปานกลาง 11KV RMU
Cotenele คือผู้ผลิตและซัพพลายเออร์รายใหญ่ของยูนิตหลักวงแหวนแรงดันปานกลางและส่วนประกอบหลักภายในในประเทศจีน RMU แรงดันปานกลางของเราส่งออกไปยังภูมิภาคต่างๆ เช่น ยุโรปและตะวันออกกลางเป็นหลัก XGN66-12 ซีรีส์ 11KV RMU ยูนิตหลักวงแหวนแรงดันปานกลาง MV สวิตช์เกียร์เป็นสวิตช์เกียร์แบบปิดโลหะ AC คงที่ในอาคาร ออกแบบมาสำหรับระบบไฟฟ้าสามเฟส 3.6–40.5 kV, 50 Hz มีการใช้กันอย่างแพร่หลายสำหรับการจ่ายพลังงาน การควบคุมวงจร และการป้องกันในการใช้งานต่างๆ เช่น สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม อาคารสูง ชุมชนที่อยู่อาศัย และหม้อแปลงไฟฟ้าแบบติดแผ่น

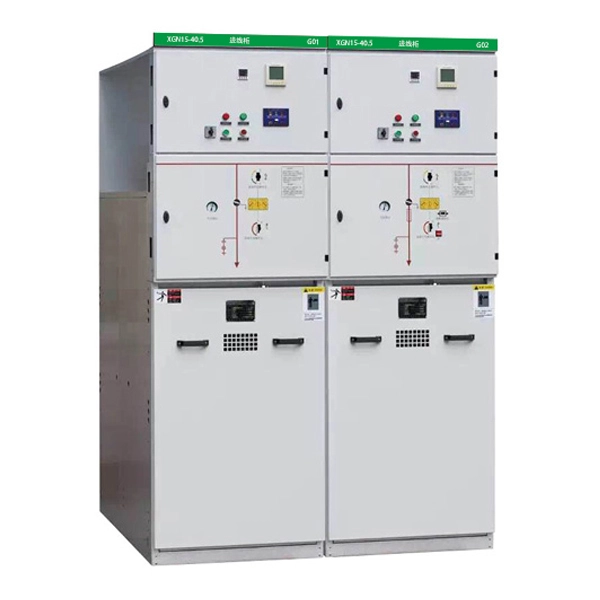

สวิตช์หลักวงแหวนหุ้มฉนวนก๊าซ RMU MV 33KV
Cotenele เป็นหนึ่งในซัพพลายเออร์หลักของสวิตช์หลักวงแหวนหุ้มฉนวนก๊าซ HXGN-40.5 ซีรีส์ 33KV RMU MV ให้กับ State Grid Corporation of China ผลิตภัณฑ์หน่วยหลักของ Ring ของเราไม่เพียงแต่จำหน่ายในประเทศเท่านั้น แต่ยังส่งออกไปยังหลายประเทศและภูมิภาคในแอฟริกา ยุโรป และตะวันออกกลาง ยูนิตหลักของวงแหวนแรงดันปานกลาง HXGN-40.5 ซีรีส์ 35KV เป็นอุปกรณ์กระจายแรงดันไฟฟ้ากลางในร่มแบบสามเฟส 50Hz AC มีลักษณะการใช้งานที่ปลอดภัย ไม่ได้รับผลกระทบจากสภาพอากาศ ติดตั้งง่าย บำรุงรักษาน้อยที่สุด และมีขนาดกะทัดรัด เหมาะสำหรับติดตั้งในสถานีไฟฟ้าย่อยแบบกล่อง

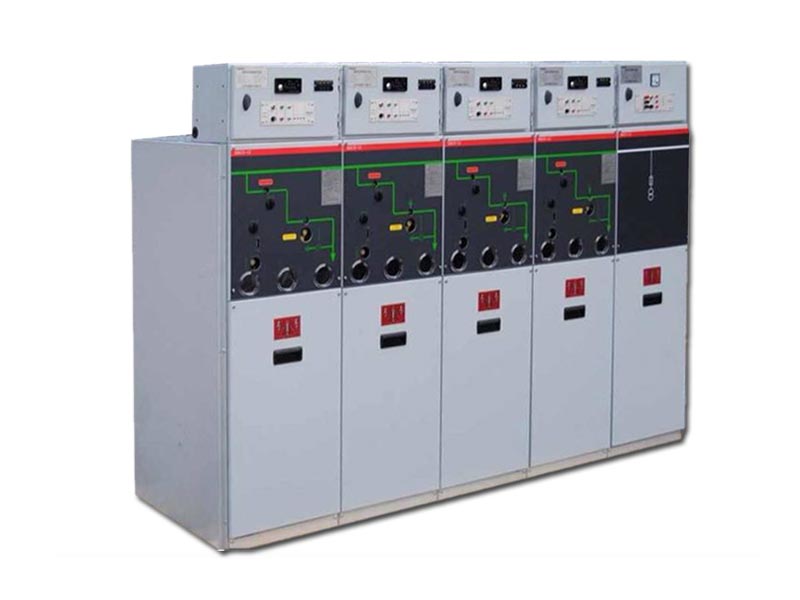

ริงยูนิตหลักคืออะไร?
Ring Main Unit (RMU) เป็นชุดสวิตช์เกียร์แรงดันปานกลางที่ใช้ในเครือข่ายการกระจาย โดยผสานรวมส่วนประกอบสำคัญ เช่น สวิตช์โหลดและฟิวส์ไว้ในกล่องหุ้มที่เป็นโลหะหรืออโลหะ
ตั้งชื่อตามการใช้งานทั่วไปในเครือข่ายการกระจายแบบวงแหวน ซึ่งให้ความน่าเชื่อถือในการจ่ายไฟสูง ในการกำหนดค่าวงแหวนดังกล่าว สายจ่ายจะก่อตัวเป็นวงปิด ทำให้สามารถจ่ายพลังงานจากทั้งสองทิศทางได้
เมื่อเกิดข้อผิดพลาดที่ส่วนหนึ่งของไลน์ ส่วนที่ผิดพลาดสามารถแยกออกได้อย่างรวดเร็ว และสามารถจ่ายไฟกลับคืนมาจากฝั่งตรงข้าม เพื่อลดช่วงไฟดับให้เหลือน้อยที่สุด
ประเภทฉนวน RMU
- ประเภทฉนวนก๊าซ SF₆ (ประสิทธิภาพดีเยี่ยมแต่มีผลกระทบต่อภาวะเรือนกระจกสูง ซึ่งยังคงใช้กันอย่างแพร่หลาย)
- ประเภทฉนวนตัน (เป็นมิตรต่อสิ่งแวดล้อมและปลอดภัย ค่อยๆ เปลี่ยน SF₆)
- แบบหุ้มฉนวนอากาศ (ต้นทุนต่ำ แต่มีขนาดที่ใหญ่กว่า)
- ชนิดฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม (แนวโน้มการพัฒนาในอนาคต)
RMU ถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายการกระจายสินค้าในเมือง อาคารพาณิชย์ สถานประกอบการอุตสาหกรรมและเหมืองแร่ โครงการโครงสร้างพื้นฐาน และระบบพลังงานหมุนเวียน
ส่วนประกอบหลักภายใน
- สวิตช์ตัดโหลด (สำหรับสร้างและตัดกระแสโหลด)
- ฟิวส์ (สำหรับตัดกระแสไฟฟ้าขัดข้อง)
- สวิตช์สายดิน (เพื่อความปลอดภัยในการบำรุงรักษา)
เหตุใดจึงเรียกว่าเครือข่ายวงแหวน?
ในระบบจำหน่ายไฟฟ้าแบบดั้งเดิม ไฟฟ้าจะถูกจ่ายในโครงสร้างแนวรัศมีจากสถานีย่อยเดียว หากเกิดข้อผิดพลาด ผู้ใช้ดาวน์สตรีมจะประสบปัญหาไฟดับ
เครือข่ายแบบวงแหวนเชื่อมต่อตู้ RMU หลายตู้เข้ากับวงจรแบบวงปิด ภายใต้การทำงานปกติ ระบบจะทำงานในสถานะ open-loop ทำให้จ่ายไฟได้จากทั้งสองทิศทางโดยไม่เกิดไฟฟ้าลัดวงจร
เมื่อเกิดข้อผิดพลาด ส่วนที่ผิดพลาดจะถูกแยกออก และจุดเปิดตามปกติจะถูกปิดเพื่อนำพลังงานกลับมาจากทิศทางตรงกันข้าม ช่วยเพิ่มความน่าเชื่อถือและความยืดหยุ่น
การก่อสร้างและส่วนประกอบสำคัญ
สวิตช์ตัดโหลด (ยูนิต C)
สามารถสร้างและทำลายกระแสโหลดปกติได้อย่างปลอดภัย แต่ไม่สามารถรบกวนกระแสลัดวงจรได้
ฟิวส์ (หน่วย F)
ใช้ร่วมกับสวิตช์ตัดโหลดเพื่อป้องกันหม้อแปลงไฟฟ้า ในสภาวะความผิดปกติ ฟิวส์จะทำงานและตัดการทำงานของสวิตช์
เซอร์กิตเบรกเกอร์ (ยูนิต V)
ใช้เซอร์กิตเบรกเกอร์สุญญากาศเพื่อขัดขวางกระแสฟอลต์ โดยทั่วไปใช้สำหรับวงจรขาเข้าและโหลดวิกฤติ
การออกแบบฉนวนและปิดผนึกอย่างเต็มที่
RMU สมัยใหม่ใช้ก๊าซ SF₆ หรือก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมในโครงสร้างถังที่ปิดสนิท ช่วยให้มั่นใจได้ถึงการออกแบบที่กะทัดรัด ความน่าเชื่อถือสูง และทนทานต่อฝุ่น ความชื้น และมลภาวะ
พื้นที่ใช้งานหลัก
- คอมเพล็กซ์ที่อยู่อาศัย
- อาคารพาณิชย์
- เครือข่ายการกระจายสินค้าในเมือง
- สวนอุตสาหกรรมและโรงงาน
การจำแนกประเภทของยูนิตหลักของวงแหวน
โดยฉนวนกลาง
- SF₆ ชนิดหุ้มฉนวนแก๊ส
- ประเภทฉนวนแข็ง
- ชนิดมีฉนวนอากาศ
- ชนิดฉนวนก๊าซเป็นมิตรกับสิ่งแวดล้อม
| พิมพ์ | ฉนวนกลาง | ลักษณะสำคัญ | หมายเหตุด้านสิ่งแวดล้อม |
| RMU แบบหุ้มฉนวน SF₆ | ซัลเฟอร์เฮกซาฟลูออไรด์(SF₆) | กะทัดรัด ปิดสนิท ไม่ได้รับผลกระทบจากสภาพแวดล้อม ช่วงเวลาการบำรุงรักษาที่ยาวนาน | SF₆ มีศักยภาพในการทำให้เกิดภาวะโลกร้อนสูง สาธารณูปโภคกำลังเปลี่ยนไปสู่ทางเลือกอื่น |
| RMU หุ้มฉนวนแก๊สเป็นมิตรกับสิ่งแวดล้อม | ก๊าซธรรมชาติหรือก๊าซ GWP ต่ำ (อากาศแห้ง ไนโตรเจน ฟลูออโรไนไตรล์/ส่วนผสมของฟลูออโรคีโตน) | ขนาดกะทัดรัดเช่นเดียวกับหน่วย SF₆ ลดผลกระทบต่อสิ่งแวดล้อมได้อย่างมาก | มักเรียกว่า "ก๊าซสีเขียว" หรือ "RMU" ที่เป็นมิตรกับสิ่งแวดล้อม |
| RMU หุ้มฉนวนอากาศ (AIR) | อากาศโดยรอบ | รอยเท้าที่ใหญ่ขึ้น ลดต้นทุนล่วงหน้า การตรวจสอบด้วยภาพง่าย | โดยทั่วไปจะใช้ในอาคารซึ่งพื้นที่ไม่สำคัญ |
| RMU แบบหุ้มฉนวนแข็ง | วัสดุอิเล็กทริกที่เป็นของแข็ง (เช่น อีพอกซีเรซิน) | ไม่มีก๊าซเรือนกระจก ปิดสนิทป้องกันความชื้นและมลภาวะ กะทัดรัด บำรุงรักษาน้อยที่สุด | มักจัดอยู่ในประเภทเป็นมิตรกับสิ่งแวดล้อม |
ตามหน่วยงาน
- ยูนิต C: ยูนิตสวิตช์ตัดโหลด
- หน่วย F: ชุดรวมสวิตช์ฟิวส์
- หน่วย V: หน่วยเบรกเกอร์วงจรสุญญากาศ
- หน่วย G: ตัวแบ่งส่วนหรือหน่วยแยก
| ประเภทยูนิต | ส่วนประกอบหลัก | การทำงาน |
| C-หน่วย | เบรกเกอร์ | สร้าง ดำเนินการ และตัดทั้งกระแสโหลดปกติและกระแสลัดวงจร ใช้สำหรับการป้องกันตัวป้อนซึ่งจำเป็นต้องมีการหยุดชะงักบ่อยครั้ง |
| F-หน่วย | สวิตช์ตัดโหลด + การรวมฟิวส์ | สวิตช์ตัดโหลดจะจัดการกับกระแสโหลดปกติ ฟิวส์ให้การป้องกันไฟฟ้าลัดวงจร ใช้สำหรับหน่วยป้อนหม้อแปลงไฟฟ้า |
| วี-ยูนิต | เบรกเกอร์สุญญากาศ | คล้ายกับ C แต่ใช้ตัวขัดขวางสุญญากาศโดยเฉพาะ เหมาะสำหรับการใช้งานที่ต้องการการล้างข้อผิดพลาดที่รวดเร็วและเชื่อถือได้ |
| จี-ยูนิต | ตัวตัดการเชื่อมต่อ(lsolator) | ให้การแยกและการต่อสายดินที่มองเห็นได้ แต่ไม่สามารถตัดกระแสโหลดหรือกระแสไฟลัดได้ ใช้เป็นจุดแยกขาเข้า/ขาออกหรือสำหรับการแบ่งส่วน |
| SL/S-หน่วย | สวิตช์ตัดโหลด (สแตนด์อโลน) | สร้างและตัดกระแสโหลดปกติแต่ไม่รวมฟิวส์ ใช้สำหรับยูนิตริงอิน/ริงเอาท์ในลูป |
RMU กับสวิตช์เกียร์หุ้มโลหะ
สวิตช์เกียร์หุ้มโลหะใช้ช่องแยกจากกันโดยสิ้นเชิงสำหรับบัสบาร์ เซอร์กิตเบรกเกอร์ และส่วนสายเคเบิล ให้ความปลอดภัยสูงและมองเห็นจุดแยกได้
ในทางกลับกัน RMU เป็นระบบขนาดกะทัดรัดและปิดสนิท ออกแบบมาสำหรับเครือข่ายการกระจายสินค้าที่ต้องการความน่าเชื่อถือ ใช้พื้นที่น้อย และบำรุงรักษาน้อยที่สุด
| คุณสมบัติ | แหวนยูนิตหลัก (RMU) | สวิตช์เกียร์หุ้มโลหะ (เช่น KYN) |
| รอยเท้า | กะทัดรัด ความกว้างปกติ 300-600 มม | ใหญ่กว่าความกว้างปกติ 800-1,000 มม |
| ฉนวนกันความร้อน | ส่วนใหญ่เป็นฉนวนก๊าซ (SF₆หรือทางเลือกอื่น) ในถังที่ปิดสนิท | ส่วนใหญ่เป็นฉนวนอากาศพร้อมบัสบาร์ที่มองเห็นได้ |
| สวิตช์หลัก | สวิตช์ตัดโหลด + ฟิวส์ (ส่วนใหญ่) | เบรกเกอร์วงจรสุญญากาศ (ส่วนใหญ่) |
| ค่าใช้จ่าย | ต่ำกว่าเนื่องจากความเรียบง่ายและความกะทัดรัด | สูงกว่าพร้อมการปกป้องที่ล้ำหน้ายิ่งขึ้น |
| บทบาททั่วไป | การกระจายทุติยภูมิ, เครือข่ายวงแหวน, สถานีย่อยขนาดกะทัดรัด | การจำหน่ายเบื้องต้น เครื่องป้อนสถานีย่อย การสตาร์ทโดยตรงของมอเตอร์ขนาดใหญ่ |
ทำไมถึงเลือกโคเทเนเล?

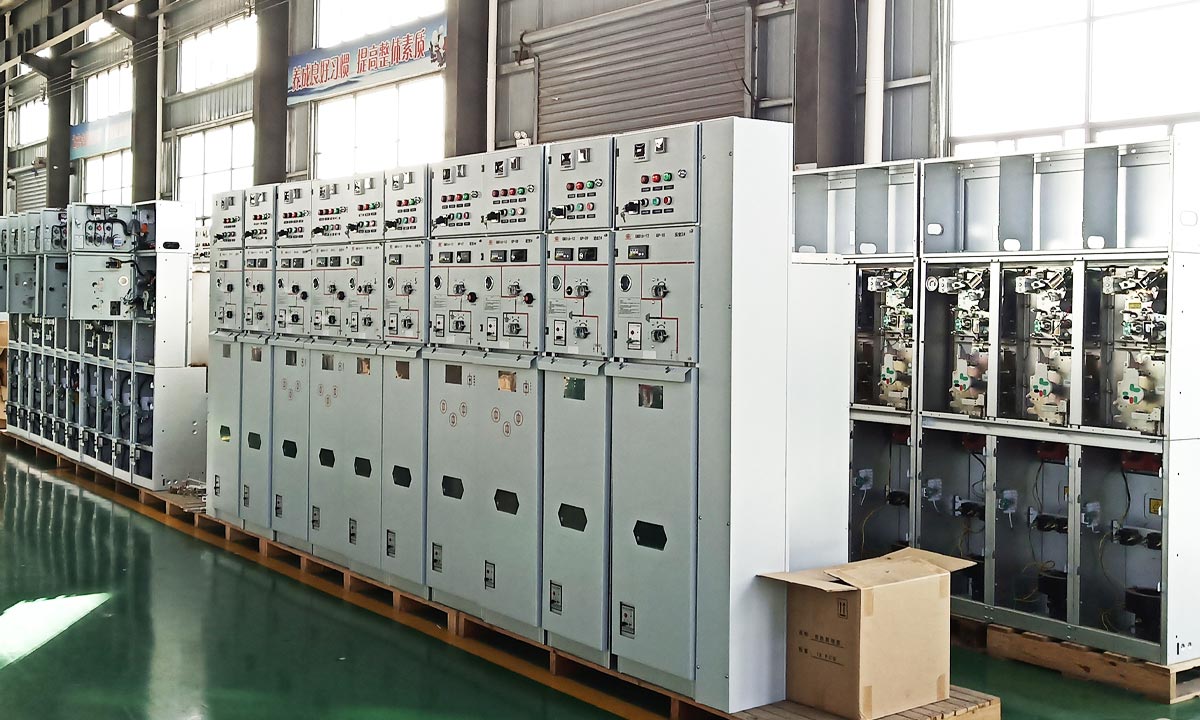

Cotenele เป็นหุ้นส่วนสำคัญของ State Grid Corporation of China เราดำเนินกิจการโรงงานที่ตนเองเป็นเจ้าของครอบคลุมพื้นที่กว่า 30,000 ตารางเมตร
กลุ่มผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส สวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม และยูนิตหลักแบบวงแหวนที่มีแรงดันไฟฟ้าที่กำหนดตั้งแต่ 12 kV ถึง 40.5 kV
ส่วนประกอบภายในทั้งหมดผลิตขึ้นภายในบริษัท เราได้รับการรับรองมาตรฐาน ISO9001, ISO14001 และ ISO18001
ผลิตภัณฑ์ของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมพลังงาน การรถไฟ ปิโตรเคมี และการก่อสร้างเทศบาล สำนักงานใหญ่ของเราตั้งอยู่ในเมือง Liushi เมือง Yueqing เมือง Wenzhou หรือที่รู้จักในชื่อ "เมืองหลวงทางไฟฟ้า" ของจีน
Ring Main Unit เป็นโซลูชันสวิตช์เกียร์แรงดันไฟฟ้าปานกลางขนาดกะทัดรัดและเชื่อถือได้สูง ช่วยให้สามารถใช้งานเครือข่ายแบบวงแหวนได้ ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟและความยืดหยุ่นในการดำเนินงาน
เทคโนโลยี RMU สมัยใหม่กำลังพัฒนาไปสู่:
- ระบบฉนวนที่เป็นมิตรต่อสิ่งแวดล้อมปลอด SF₆
- บูรณาการกับระบบการตรวจสอบแบบดิจิตอลและการควบคุมระยะไกล
