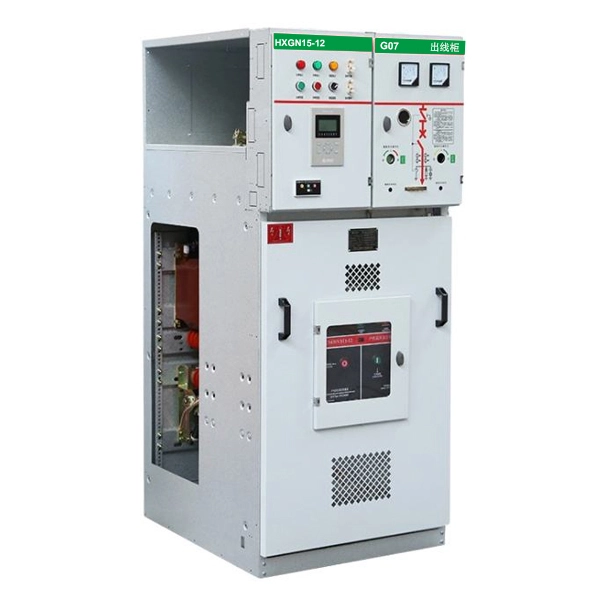

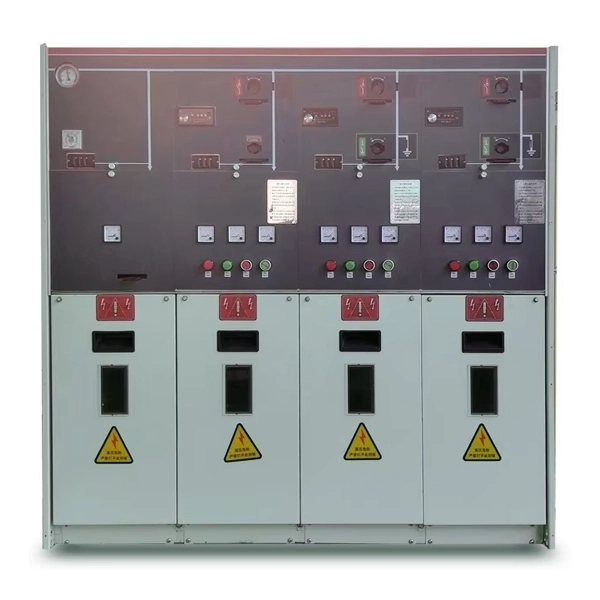

แผง MV ยูนิตหลักของวงแหวนแรงดันปานกลาง 11KV

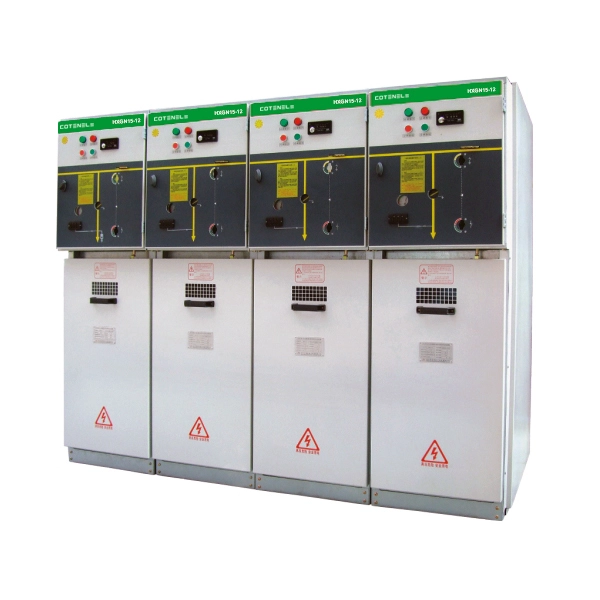

Cotenele เป็นหนึ่งในผู้ผลิตที่สำคัญที่สุดสำหรับ RMU ในประเทศจีน หน่วยหลักวงแหวนขนาดกะทัดรัด HXGN15-12 ที่ผลิตโดยเรานั้นได้รับความนิยมอย่างกว้างขวางในตลาด แผงหลัก MV ยูนิตหลักวงแหวนแรงดันไฟฟ้าปานกลาง HXGN15-12 11KV เป็นยูนิตหลักวงแหวนปิดด้วยโลหะชนิดคงที่ ซึ่งมักใช้สำหรับระบบจำหน่ายไฟฟ้าสามเฟส 11 kV, 50 Hz HXGN15-12 RMU นี้มีคุณลักษณะของโครงสร้างแบบโมดูลาร์พร้อมบัสบาร์และช่องสวิตช์เกียร์แยกกัน และกลไกชัตเตอร์ที่แยกสวิตช์เกียร์ออกเมื่อสวิตช์แบ่งโหลดเปิดขึ้น ซึ่งจะช่วยให้มั่นใจในการบำรุงรักษาที่ปลอดภัย สวิตช์โหลดแบบพัฟเฟอร์มีการหยุดทำงานที่เชื่อถือได้ ในขณะที่กลไกการทำงาน (ขับเคลื่อนด้วยตนเองหรือขับเคลื่อนด้วยมอเตอร์) มีอินเตอร์ล็อค "ป้องกันห้าประการ" ที่ครอบคลุม การจัดเรียงสามเฟสจากด้านหน้าไปด้านหลังช่วยลดรอยเท้า เปลี่ยนส่วนประกอบได้ง่าย และเครื่องไม่มีความเสี่ยงจากไฟไหม้หรือการระเบิด เหมาะสำหรับการใช้งานเครือข่ายวงแหวนและเทอร์มินัล รวมถึงสถานีย่อยขนาดเล็ก

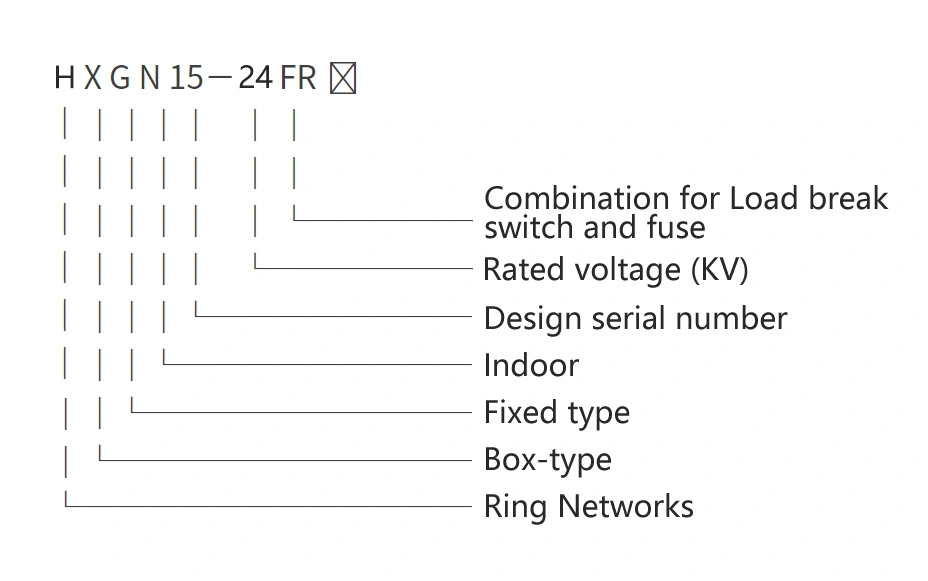

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ทางเทคนิคหลักของ RMU

พารามิเตอร์หม้อแปลงป้องกันฟิวส์

สภาพการทำงาน

1.อุณหภูมิแวดล้อม:-25°C~ +40°C;

2. ระดับความสูง:ไม่เกิน 1,000 เมตร เหนือระดับน้ำทะเล:

3.ความชื้นโดยรอบ:RH เฉลี่ยรายวัน ≤ 95%: RH เฉลี่ยรายเดือน ≤ 90%

4. แรงดันไอน้ำ:ค่าเฉลี่ยรายวัน RH≤ 2.2kPa; เฉลี่ยรายเดือน RH≤ 1.8kPa;

5. สภาพแวดล้อมโดยรอบ:ไม่มีไฟไหม้ อันตรายจากการระเบิด มลพิษร้ายแรง การกัดกร่อนของสารเคมี และสถานที่สั่นสะเทือนอย่างรุนแรง

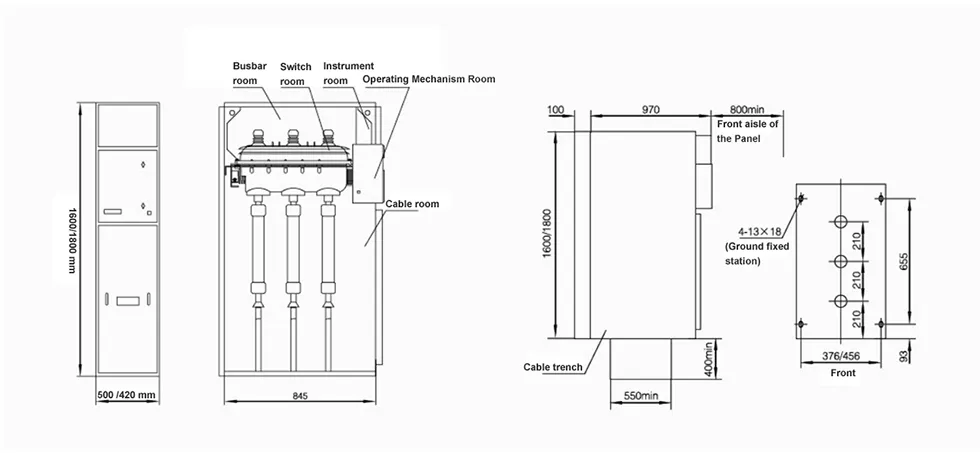

โครงสร้างผลิตภัณฑ์

แผง MV ยูนิตหลักวงแหวนแรงดันไฟฟ้าปานกลาง HXGN15-12 11KV ใช้โครงสร้างตัวเครื่องแบบตายตัวที่ล้อมรอบด้วยโลหะ โดยทั่วไปแล้ว ตัวเครื่องจะสร้างจากแผ่นเหล็กชุบสังกะสีอะลูมิเนียมแบบตอกหมุด และโดยทั่วไปจะประกอบด้วยยูนิตด้านบนและช่องเก็บสายเคเบิลด้านล่าง

หน่วยประกอบด้วยสี่ช่องการทำงานดังต่อไปนี้:

หลักการทำงาน

1. หลักการดับอาร์คของสวิตช์หลัก

สวิตช์แบ่งโหลด SF6 RMU:เปลือกสวิตช์ทำจากอีพอกซีเรซินและเต็มไปด้วยก๊าซ SF6 ซึ่งทำหน้าที่เป็นทั้งฉนวนและตัวกลางในการดับอาร์ค ในระหว่างกระบวนการเปิด กลไกแบบปักเป้าจะสร้างการไหลของก๊าซซึ่งจะดับส่วนโค้ง ซึ่งช่วยให้มั่นใจได้ถึงประสิทธิภาพการหยุดชะงักที่เสถียรและเชื่อถือได้

สวิตช์แบ่งโหลดสูญญากาศ RMU:ใช้เครื่องขัดขวางสุญญากาศ โดยความแรงไดอิเล็กตริกสูงของสุญญากาศจะดับส่วนโค้ง เวอร์ชันนี้มีข้อดีคือไม่มีความเสี่ยงต่อการเกิดไฟไหม้หรือการระเบิด และมีอายุการใช้งานทางไฟฟ้าที่ยาวนาน

2. หลักการป้องกันของการรวมสวิตช์-ฟิวส์

สวิตช์โหลดสามารถใช้ร่วมกับฟิวส์ได้ เมื่อฟิวส์เฟสใด ๆ ขาด กองหน้าจะทริกเกอร์กลไกการเชื่อมโยงที่เปิดสวิตช์โหลด ทำให้เกิดการหยุดชะงักของกระแสไฟฟ้าลัดวงจรในการดำเนินการครั้งเดียวเพื่อปกป้องหม้อแปลงไฟฟ้า

3. หลักการจ่ายไฟของเครือข่ายวงแหวน

ยูนิตหลักแบบวงแหวนสามารถรวมและขยายได้อย่างยืดหยุ่นเพื่อสร้างยูนิตจ่ายไฟเครือข่ายแบบวงแหวน หากสายขาเข้าสายหนึ่งล้มเหลว สายขาเข้าอีกสายสามารถรักษาแหล่งจ่ายไฟไว้ได้ ทำให้สาขาของผู้ใช้ทำงานได้อย่างต่อเนื่อง

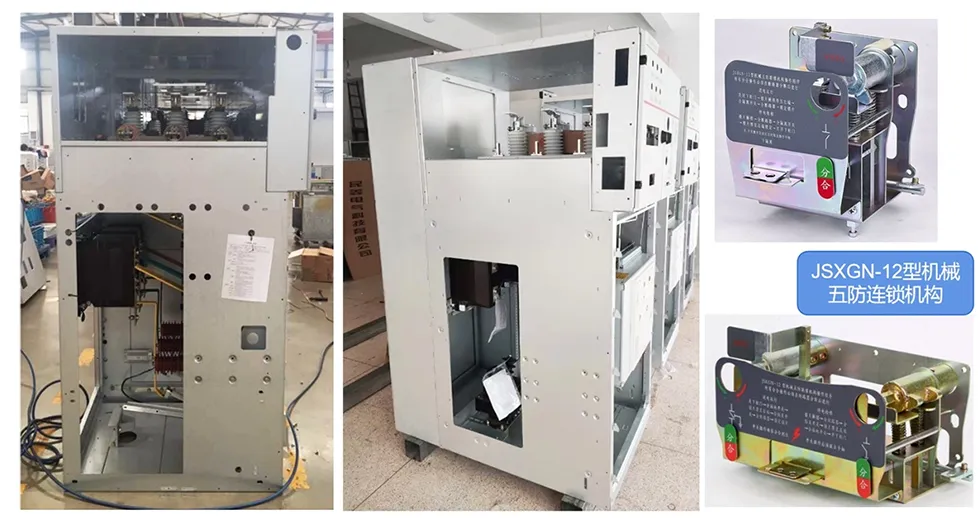

4. กลไกการเชื่อมต่อความปลอดภัย

แผง MV ยูนิตหลักของวงแหวนแรงดันปานกลาง 11kV ได้รับการติดตั้งอุปกรณ์เชื่อมต่อทางกล "ห้าหลักฐาน" ที่ครอบคลุม ตัวอย่างเช่น สามารถเปิดฟักได้หลังจากสวิตช์โหลดเปิดอยู่และสวิตช์สายดินปิดอยู่เท่านั้น ไม่สามารถปิดสวิตช์โหลดได้เมื่อฟักเปิดอยู่

ทำไมต้องเลือก Cotenele?

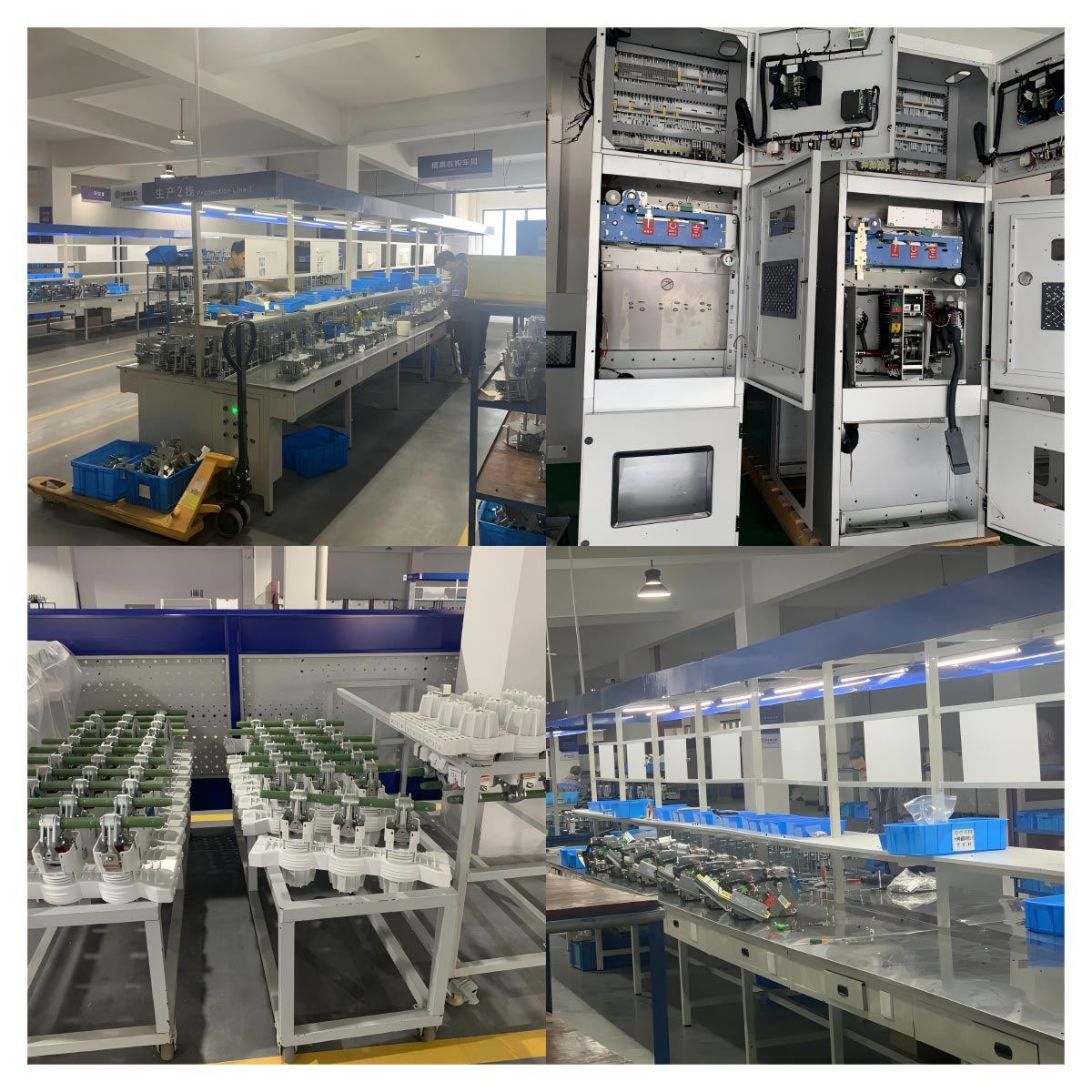

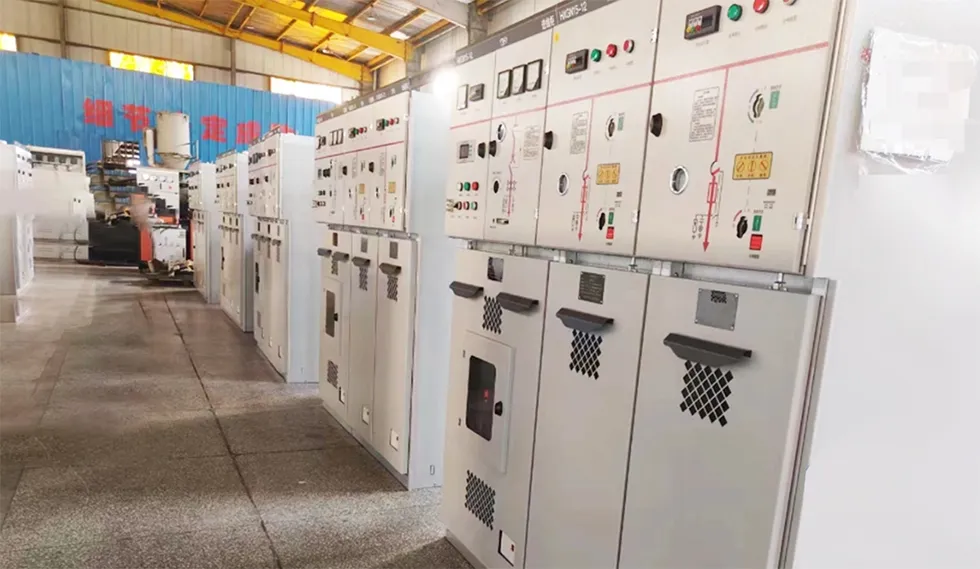

Cotenele International Trade (Wenzhou) Co., Ltd. คือผู้ผลิตและผู้ส่งออกที่ขับเคลื่อนด้วยเทคโนโลยี โดยผสมผสานโรงงานขนาด 30,000 ตร.ม. ที่เป็นของตนเองเข้ากับการสั่งสมเทคโนโลยีมานานหลายปีในส่วนประกอบหลักของสวิตช์เกียร์ 12kV–40.5kV

เราได้ลงทุนความพยายามอย่างมากในการวิจัยและพัฒนาสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส สวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม และสวิตช์เกียร์แบบหุ้มฉนวนอากาศ และยังมีกลุ่มผลิตภัณฑ์ที่สมบูรณ์ซึ่งครอบคลุมถึงหน่วยหลักแบบวงแหวน สถานีไฟฟ้าย่อยสำเร็จรูป หม้อแปลง เบรกเกอร์วงจร สวิตช์แยก และผลิตภัณฑ์อื่นๆ ผลิตภัณฑ์ของเรารองรับภาคส่วนที่มีความต้องการสูง เช่น พลังงาน ทางรถไฟ ปิโตรเคมี รถไฟใต้ดิน การก่อสร้างเทศบาล เหล็ก และถ่านหิน

ด้วยการสนับสนุนโดยการรับรอง ISO9001, ISO14001 และ ISO18001 เราใช้การจัดการ ERP อย่างเต็มรูปแบบ และประสบความสำเร็จในความก้าวหน้าที่สำคัญในด้านการปกป้องสิ่งแวดล้อม การออกแบบที่กะทัดรัด ความชาญฉลาด และการดำเนินงานที่ไม่ต้องบำรุงรักษา

ตั้งอยู่ใน "เมืองหลวงแห่งการไฟฟ้า" ของจีน (Liushi, Yueqing) เราไม่เพียงแต่เป็นผู้ผลิต แต่ยังเป็นซัพพลายเออร์แบบครบวงจรคุณภาพสูงสำหรับส่วนประกอบครบชุดแรงดันไฟฟ้าปานกลาง ทีมงานของเราก้าวไปตามเวลาโดยมุ่งมั่นที่จะนำเสนอผลิตภัณฑ์ที่ดีที่สุดและบริการที่ดีที่สุด ติดต่อเราเพื่อสัมผัสประสบการณ์ความน่าเชื่อถือ นวัตกรรม และการสนับสนุนอย่างเต็มที่

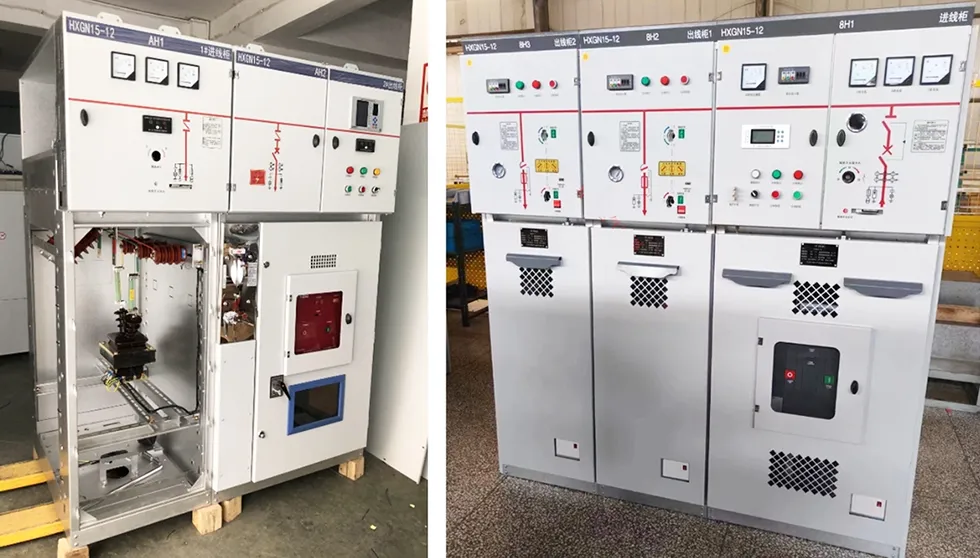

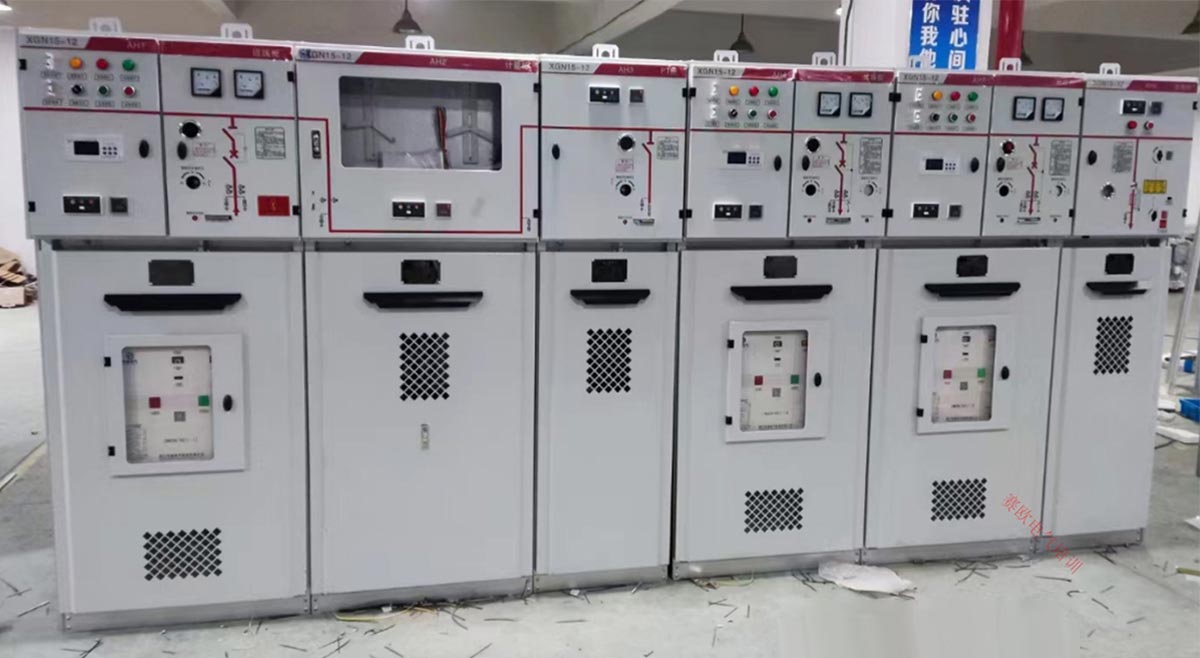

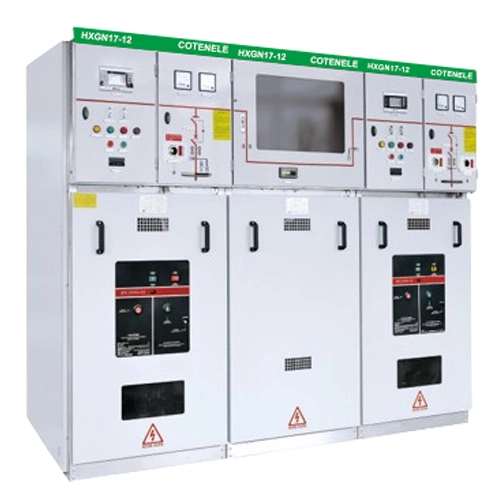

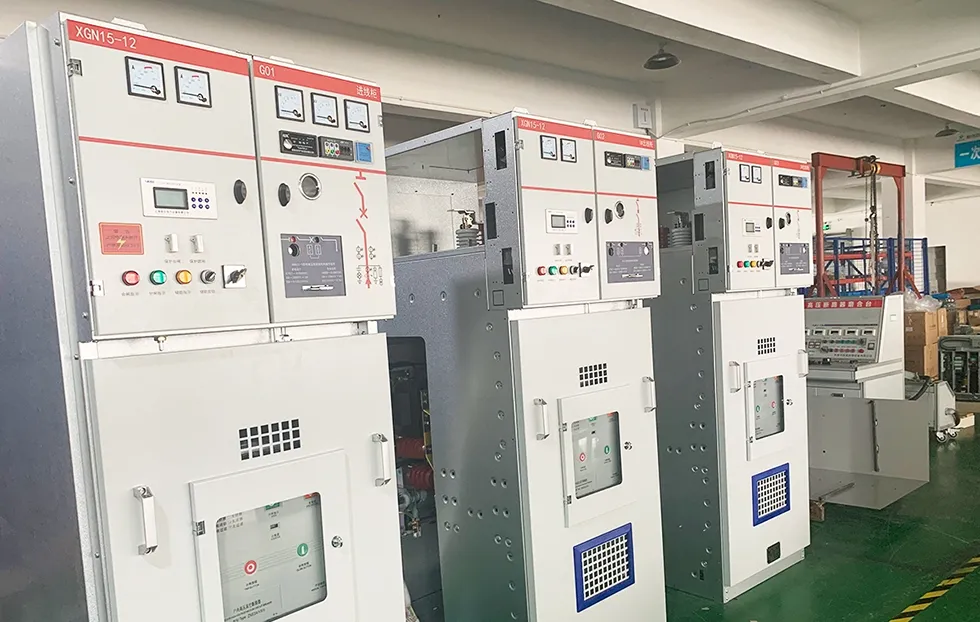

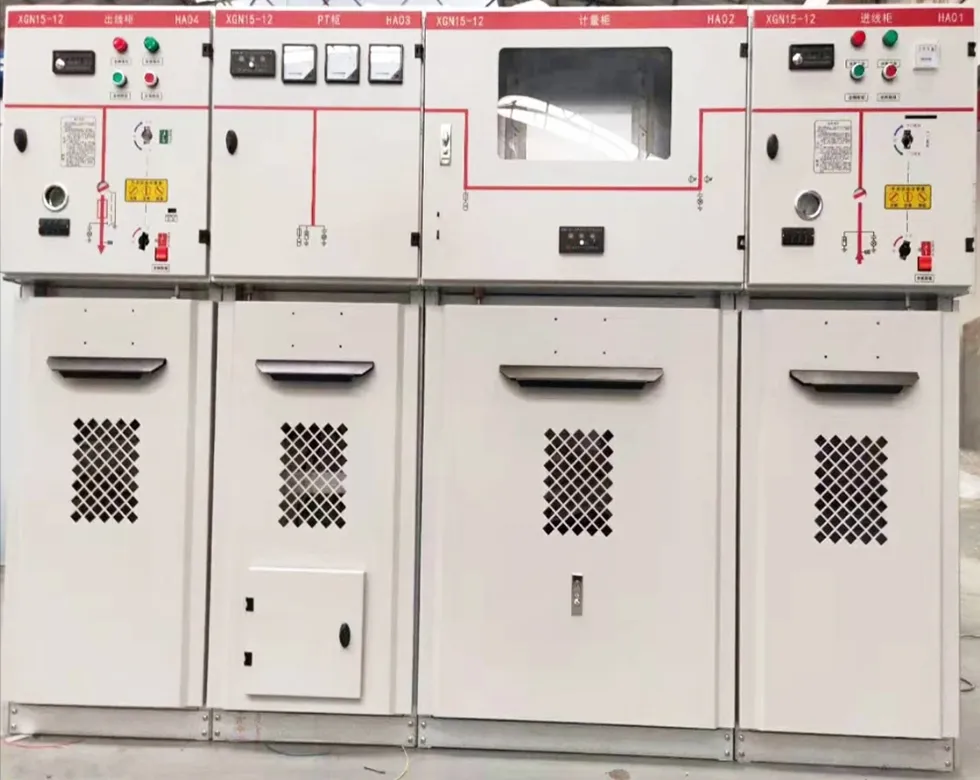

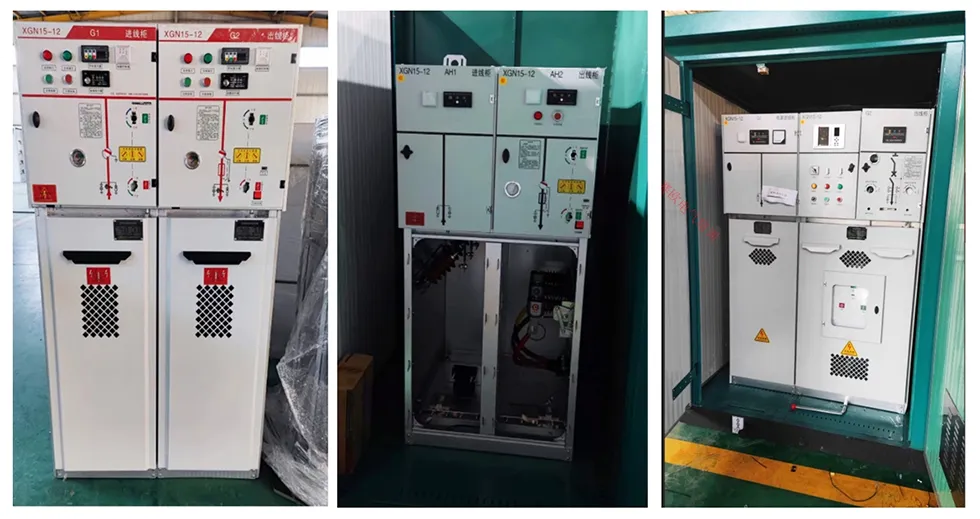

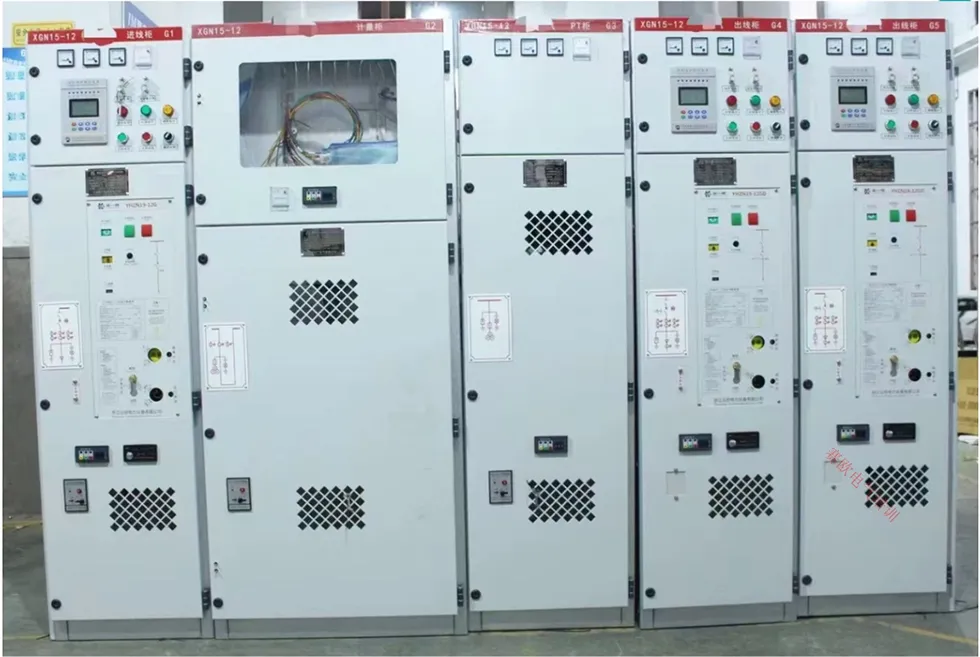

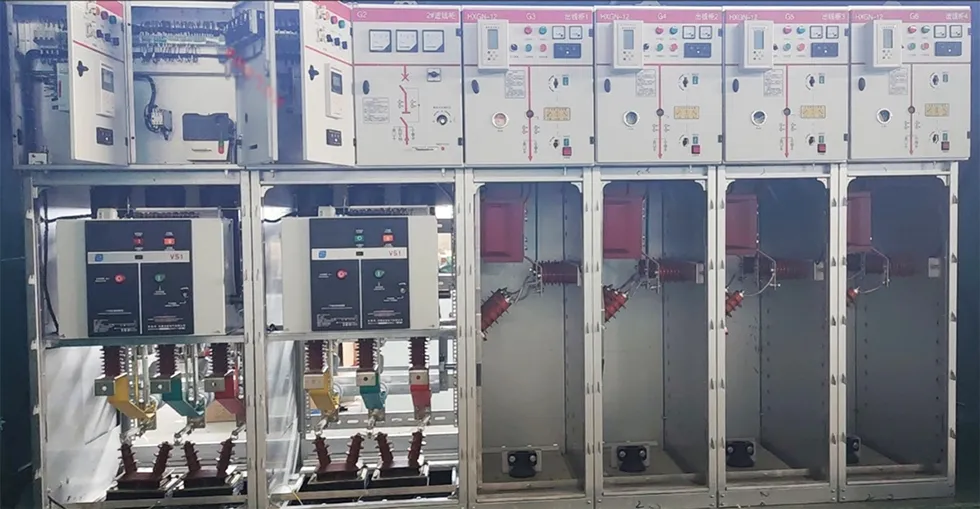

สินค้าแสดง
