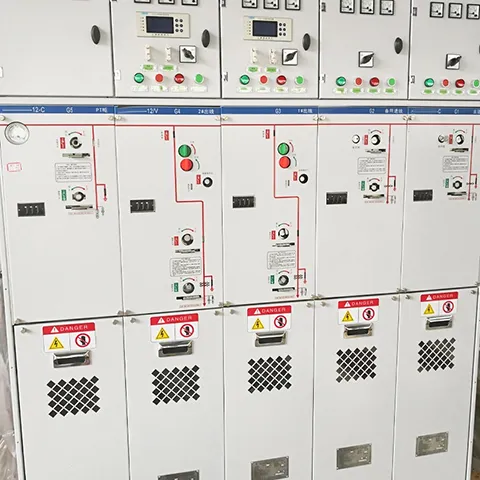

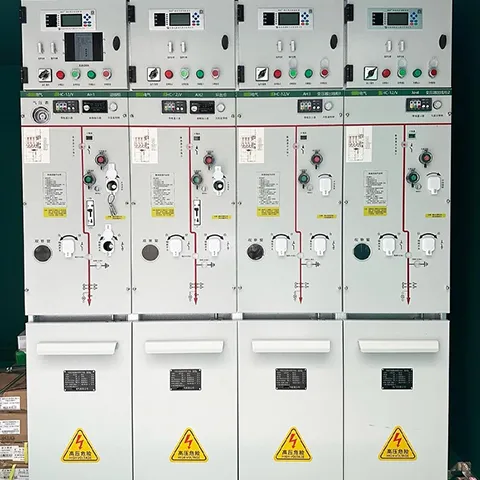

สวิตช์ Gis หุ้มฉนวนแก๊ส MV 22KV
Cotenele ไม่เพียงแต่ผลิตสวิตช์เกียร์ที่มีระดับแรงดันไฟฟ้า 12kV เท่านั้น แต่ยังผลิตสวิตช์เกียร์แรงดันไฟฟ้าปานกลางที่มีระดับแรงดันไฟฟ้าตั้งแต่ 3.6kV ถึง 40.5kV ซึ่งรวมถึงยูนิตหลักวงแหวนฉนวนก๊าซ 24kV สวิตช์เกียร์ Gis แบบหุ้มฉนวนก๊าซ MV 22KV เป็นยูนิตหลักวงแหวนฉนวนแก๊ส (RMU) แรงดันไฟฟ้า 24kv ซึ่งมีสวิตช์เกียร์ขนาดกะทัดรัดและปิดสนิท การออกแบบนี้ทำให้ RMU มีภูมิคุ้มกันต่อ การปนเปื้อนต่อสิ่งแวดล้อม ความชื้น และฝุ่น ทำให้มั่นใจในความน่าเชื่อถือและความปลอดภัยสูง
Cotenele เป็นหุ้นส่วนสำคัญของ China Southern Power Grid Corporation และเป็นซัพพลายเออร์รายใหญ่ของสวิตช์เกียร์ฉนวนก๊าซ MV ขนาด 22KV ให้กับ State Grid Corporation ของจีน เป็นสวิตช์เกียร์ขนาดกะทัดรัดและปิดสนิท ออกแบบมาเพื่อการกระจายพลังงานสำรอง ส่วนประกอบที่มีกระแสไฟฟ้าทั้งหมดถูกหุ้มไว้ภายในถังสแตนเลสแบบเชื่อม ซึ่งเต็มไปด้วยก๊าซฉนวน เช่น SF₆ หรืออากาศบริสุทธิ์ การออกแบบนี้รับประกันภูมิคุ้มกันต่อความชื้น ฝุ่น และการปนเปื้อน ให้ความน่าเชื่อถือและความปลอดภัยสูง
ข้อดีที่สำคัญ ได้แก่ :
ขนาดกะทัดรัด: ตัวเครื่องมีขนาดเล็กเป็นพิเศษ โดยมีความกว้างแคบถึง 325 มม.
อายุการใช้งานที่ไม่ต้องบำรุงรักษา: ให้การทำงานที่ยาวนานและไม่ต้องบำรุงรักษา เกิน 30 ปี
ความทนทานต่อสิ่งแวดล้อม: สามารถทำงานได้อย่างน่าเชื่อถือภายใต้สภาวะที่ไม่เอื้ออำนวย เช่น ระดับความสูง หมอกเกลือ และอุณหภูมิที่สูงมาก
ยูนิตหลักวงแหวนหุ้มฉนวนแก๊ส 24 kV ใช้งานเป็นหลักในเครือข่ายวงแหวนในเมือง ฟาร์มกังหันลมและโซลาร์เซลล์ โรงงานอุตสาหกรรม และสถานีย่อยใต้ดิน
RMU หุ้มฉนวนแก๊ส 24 kV ของเราตรงตามมาตรฐานต่อไปนี้:
กิกะไบต์/ที 3906
IEC 62271-200
กิกะไบต์/ที 11022
ดีแอล/ที 791
พารามิเตอร์ทางเทคนิคหลัก
| รายการ | หน่วย | C-หน่วย | F-หน่วย | วี-ยูนิต | CB-หน่วย | ||
| สวิตช์แบ่งโหลด | การรวมกันของสวิตช์แบ่งโหลดพร้อมฟิวส์ | เบรกเกอร์วงจรสุญญากาศ | สวิตช์แยก/สายดิน | เบรกเกอร์วงจรสุญญากาศ | สวิตช์แยก/สายดิน | ||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | เควี | 24 | 24 | 24 | 24 | 24 | 24 |
| กำลังไฟฟ้าความถี่ทนต่อแรงดันไฟฟ้า | เควี | 42/30 | 42/50 | 42/50 | 42/30 | 42/50 | 42/50 |
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า | เควี | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| จัดอันดับปัจจุบัน | A | 630/630 | ขึ้นอยู่กับพิกัดกระแสของฟิวส์ | 630/630 | 1250/630 | ||
| กระแสทำลายแบบวงปิด | A | 630/630 | |||||
| สายชาร์จขาดกระแส | A | 135/135 | |||||
| กระแสทำลายโหลดที่ใช้งานอยู่พิกัด 5% | A | 31.5/- | |||||
| กระแสไฟฟ้าลัดวงจรของโลก | A | 200/150 | |||||
| การชาร์จสายเคเบิลขาดกระแสภายใต้ข้อผิดพลาดของโลก | A | 115/87 | |||||
| ทนต่อกระแสไฟในเวลาอันสั้น | เคเอ | ถูกจำกัดด้วยฟิวส์ไฟฟ้าแรงสูง | 20/59 | 25/20 | |||
| กำลังสร้าง | เคเอ | 63/52.5 | ถูกจำกัดด้วยฟิวส์ไฟฟ้าแรงสูง | 50/40 | 50/40 | 63/50 | 63/50 |
| ทนต่อกระแสไฟในเวลาอันสั้น (2 วินาที) | เคเอ | 25/- | |||||
| ทนต่อกระแสไฟในเวลาอันสั้น (3 วินาที) | เคเอ | -/21 | 20/59 | 20/59 | 25/20 | 25/20 | |
| ความอดทนทางกล | ครั้ง | 5000 | 5000 | 10000 | 5000 | 10000 | 5000 |
เงื่อนไขการดำเนินงาน
1. ช่วงอุณหภูมิแวดล้อม:-40°ซ ถึง +40°ซ
2. สภาพความชื้นสัมพัทธ์:ความชื้นสัมพัทธ์เฉลี่ยรายวัน ≤ 95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือน ≤ 90%
3. ข้อกำหนดระดับความสูง:ระดับความสูงในการติดตั้งจะต้องไม่เกิน 2,000 เมตร สำหรับการใช้งานในระดับความสูงที่สูงกว่า จะต้องระบุค่าระดับความสูงเฉพาะอย่างชัดเจน
4. ความจุแผ่นดินไหว:ความรุนแรงของแผ่นดินไหวไม่เกินขนาด 8
5. เงื่อนไขการติดตั้งไซต์:อุปกรณ์จะต้องได้รับการติดตั้งในสถานที่ที่ปราศจากอันตรายจากไฟไหม้ ความเสี่ยงจากการระเบิด การปนเปื้อนอย่างรุนแรง การกัดกร่อนของสารเคมี และการสั่นสะเทือนที่รุนแรง
6. องศาการป้องกัน:IP67 สำหรับช่องแก๊ส SF₆, IP67 สำหรับฟิวส์ และ IP3X สำหรับกล่องสวิตช์เกียร์
โครงสร้างผลิตภัณฑ์และหลักการทำงาน
โครงสร้างหลัก:
คุณสมบัติที่โดดเด่นที่สุดของสวิตช์เกียร์ Gis ที่หุ้มฉนวนแก๊ส MV 22KV คือโครงสร้างที่ปิดสนิทและหุ้มฉนวนทั้งหมด ส่วนประกอบหลักคือถังกันแก๊สที่ทำจากสแตนเลสหนา 3 มม. เชื่อมด้วยเลเซอร์ แท็งก์นี้ทำหน้าที่เป็น "ป้อมปราการ" ที่แข็งแกร่งซึ่งล้อมรอบชิ้นส่วนที่มีกระแสไฟฟ้าแรงสูงทั้งหมดและเติมแก๊สฉนวนเข้าไป จึงมีระดับการป้องกันน้ำเข้าที่ระดับ IP67 ซึ่งหมายความว่าสามารถทนต่อการจุ่มลงในน้ำเป็นเวลาสั้นๆ ได้
โดยทั่วไป GIS ขนาด 22kV ที่สมบูรณ์จะประกอบด้วยหน่วยการทำงานหลายหน่วย:
1. C-unit (หน่วยสวิตช์โหลด) - สร้างและตัดกระแสโหลดปกติ
2. หน่วย F (ชุดรวมฟิวส์สวิตช์โหลด) - ให้การป้องกันไฟฟ้าลัดวงจร โดยทั่วไปสำหรับหม้อแปลง
3. หน่วย V (หน่วยเซอร์กิตเบรกเกอร์) – สามารถสร้าง แบก และทำลายกระแสทั้งกระแสปกติและกระแสฟอลต์ (ลัดวงจร)
4. ยูนิตเสริม – รวมถึงการเชื่อมต่อบัสบาร์, การวัดแสง, ยูนิต PT (หม้อแปลงแรงดันไฟฟ้า)
หน่วยเหล่านี้สามารถรวมกันได้อย่างยืดหยุ่นผ่านทางส่วนขยายด้านข้างหรือด้านบนเพื่อให้เหมาะกับการกำหนดค่ากริดต่างๆ
หลักการทำงาน:ฉนวนแก๊ส + การชุบอาร์กสุญญากาศ
ฉนวนกันความร้อน:ความเป็นฉนวนขึ้นอยู่กับก๊าซฉนวนภายใน ซึ่งโดยทั่วไปคือ SF₆ หรืออากาศแห้ง ซึ่งช่วยให้มีช่องว่างน้อยลงมาก และทำให้อุปกรณ์มีขนาดเล็กลง
การดับส่วนโค้ง:เมื่อสวิตช์เปิดขึ้น ส่วนโค้งจะเกิดขึ้นระหว่างหน้าสัมผัส โดยทั่วไปแล้ว GIS จะใช้เครื่องขัดขวางสุญญากาศเพื่อดับส่วนโค้งอย่างรวดเร็วและเชื่อถือได้
ข้อดีและแนวทางการทำงาน
ข้อดีหลัก:
ความน่าเชื่อถือและความปลอดภัยสูง: ไม่ได้รับผลกระทบจากปัจจัยภายนอก เช่น การควบแน่น มลภาวะ ละอองเกลือ และสัตว์เล็ก
กะทัดรัดและประหยัดพื้นที่: เมื่อเทียบกับสวิตช์เกียร์แบบหุ้มฉนวนอากาศ จะสามารถประหยัดพื้นที่การใช้งานได้มากกว่า 60%
การออกแบบที่ไม่ต้องบำรุงรักษา: ไม่ต้องทำความสะอาดเป็นประจำ ชีวิตการออกแบบ> 30 ปี
ความสามารถในการปรับตัวต่อสิ่งแวดล้อมได้ดี: ทำงานได้ตั้งแต่ -40°C ถึง +40°C ที่ระดับความสูง ความชื้นสูง ฯลฯ
ขอบเขตการทำงาน
เครือข่ายการกระจายสินค้าในเมือง (ตัวเมือง, อาคารพาณิชย์, ที่พักอาศัยสูง)
พลังงานทดแทน (พลังงานลม การเชื่อมต่อโครงข่ายโซลาร์ฟาร์ม)
อุตสาหกรรมและโครงสร้างพื้นฐาน (ศูนย์ข้อมูล การขนส่งทางรถไฟ สนามบิน เหมืองแร่)
สภาพแวดล้อมที่รุนแรง (ระดับความสูง หมอกเกลือชายฝั่ง มลพิษทางเคมี)

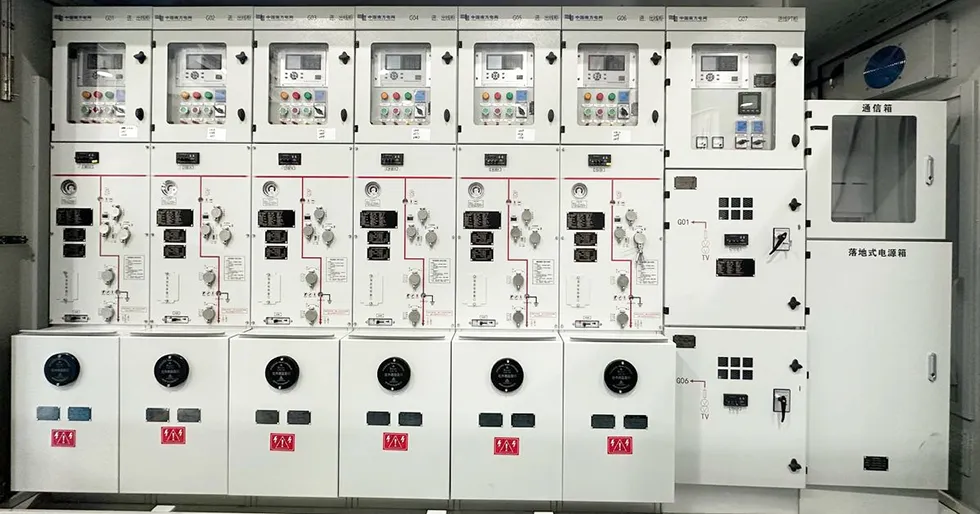

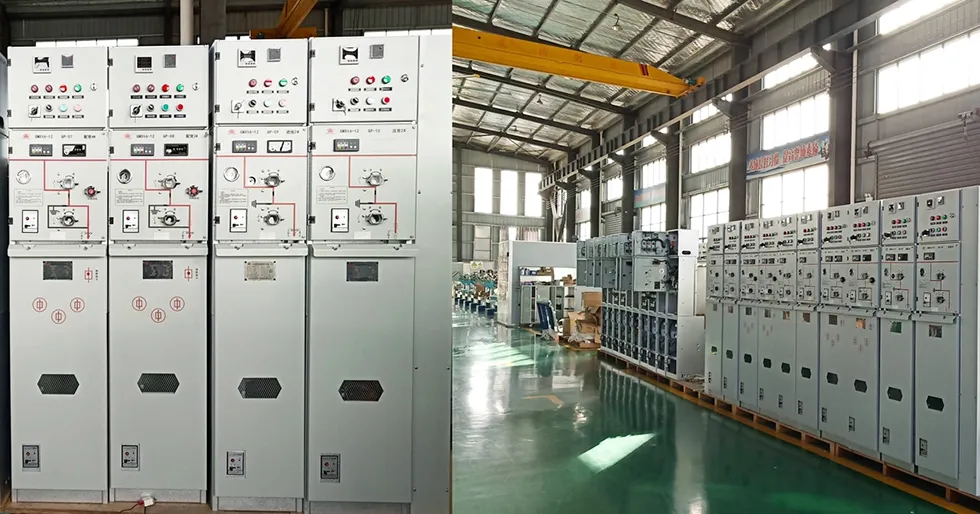

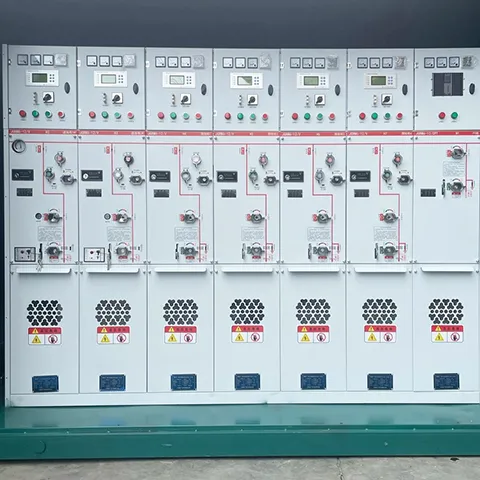

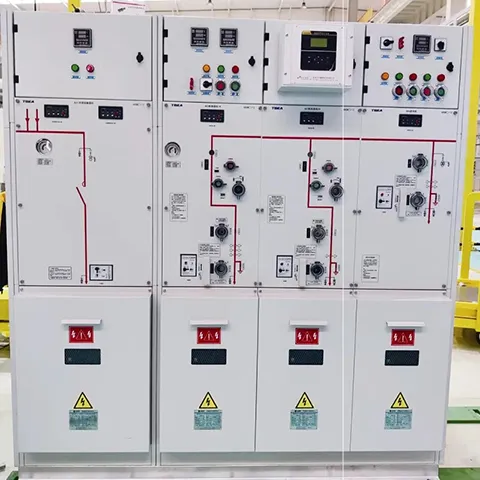

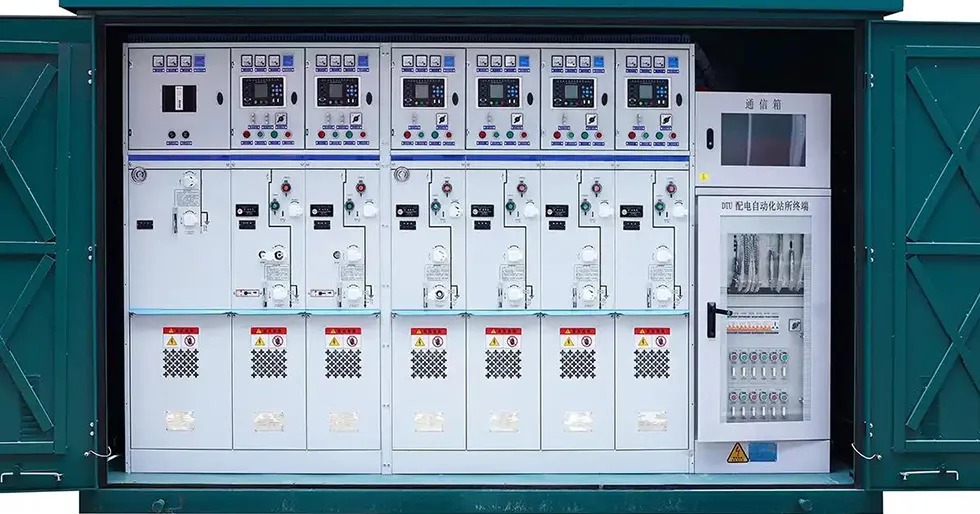

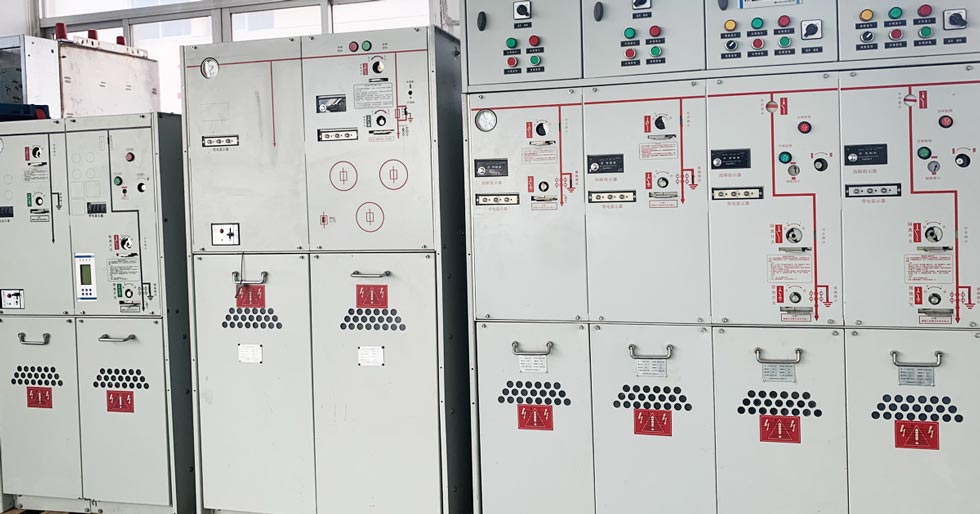

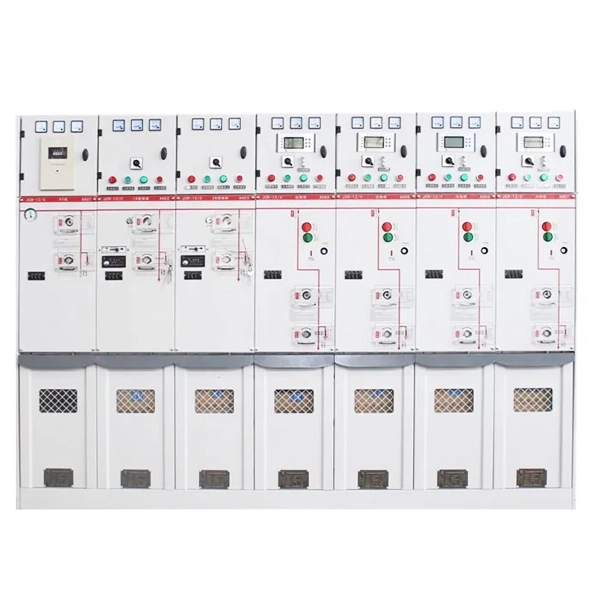

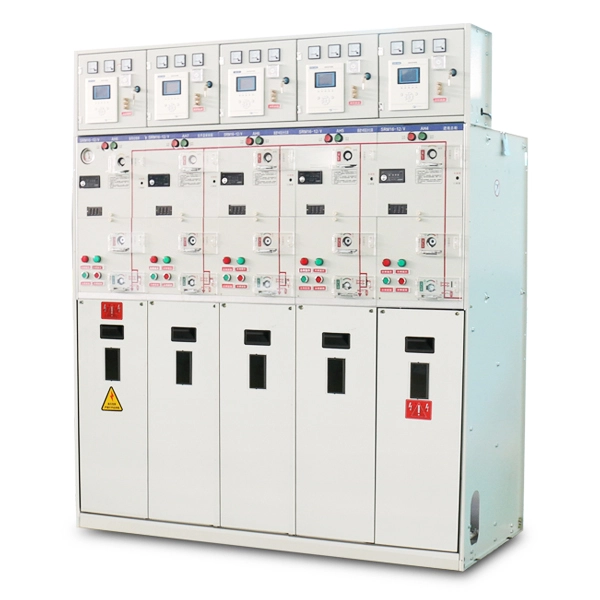

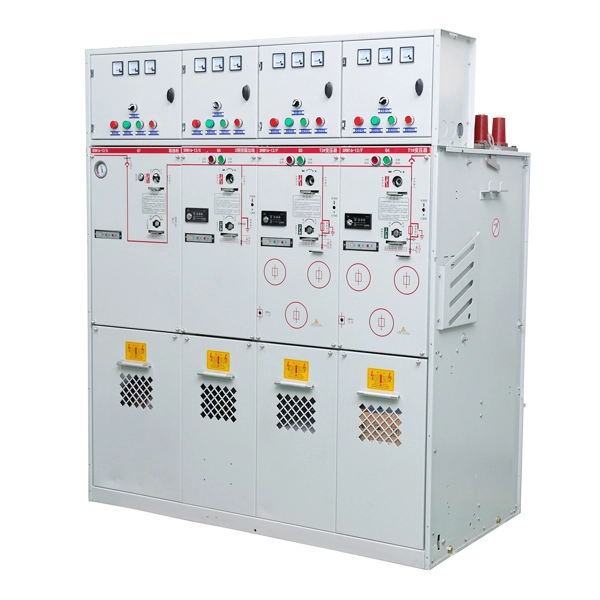

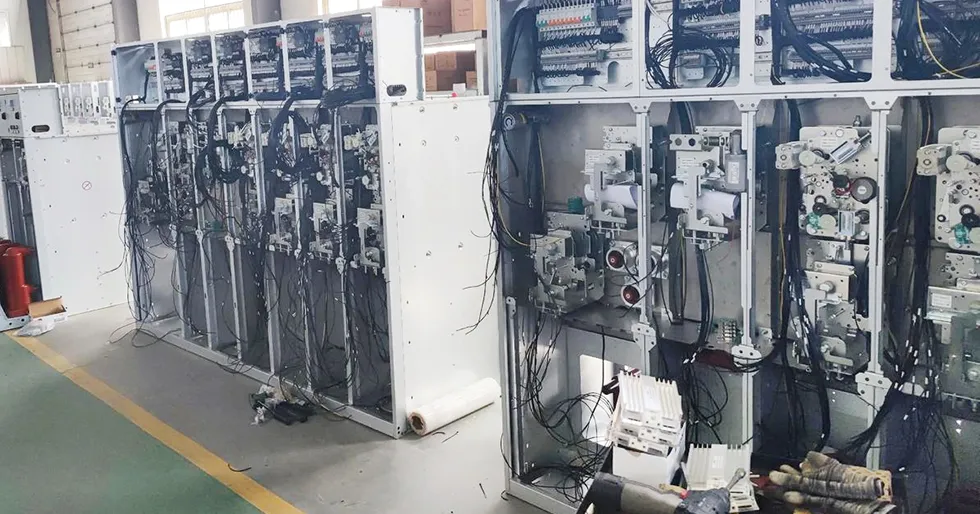

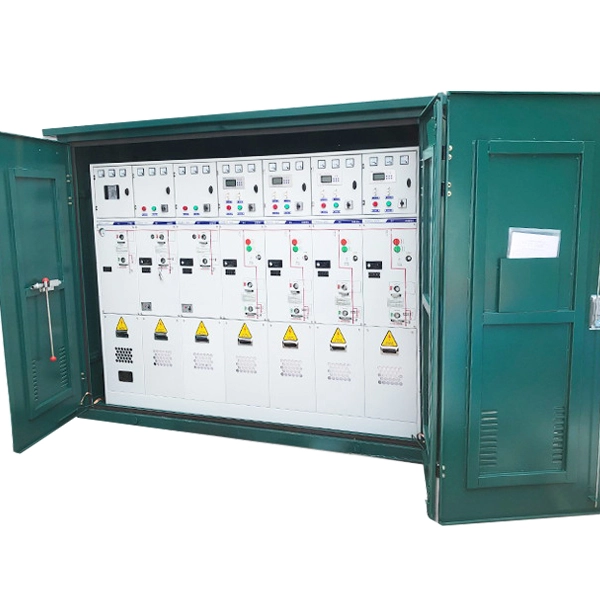

สินค้าแสดง
