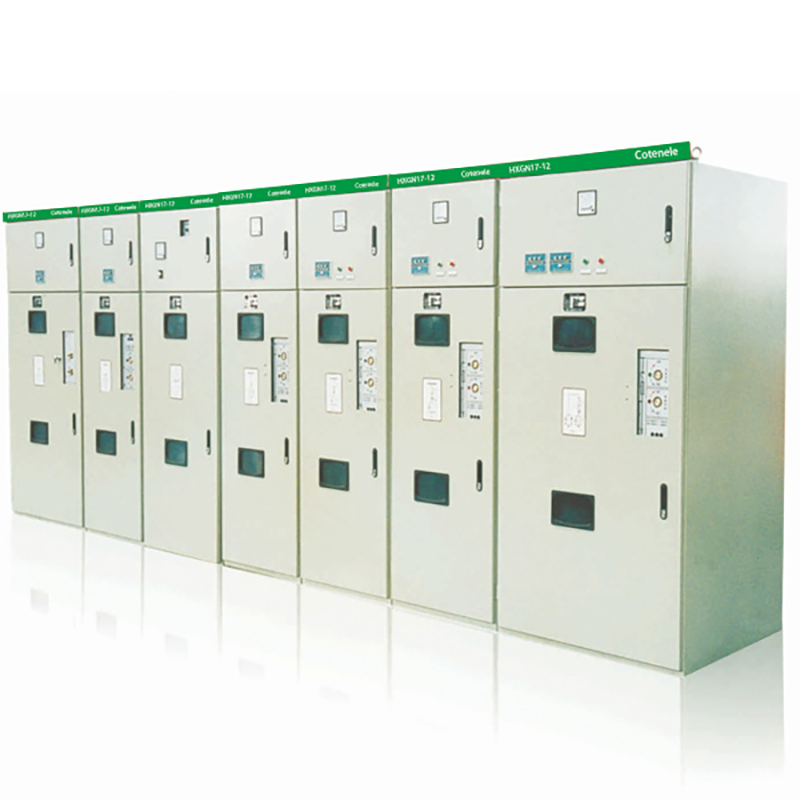

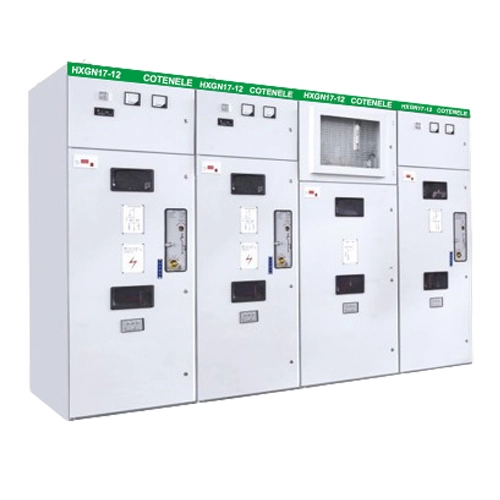

แผงไฟฟ้า RMU แรงดันปานกลาง 11KV
Cotenele คือผู้ผลิตสวิตช์เกียร์แรงดันไฟฟ้าปานกลางและส่วนประกอบหลักภายใน ผลิตภัณฑ์ของเราประกอบด้วยแผงแรงดันไฟฟ้าปานกลาง ยูนิตหลักของวงแหวน เบรกเกอร์วงจรสุญญากาศ สวิตช์ตัดโหลด และกลไกการทำงาน แผงไฟฟ้า RMU แรงดันปานกลาง RMU ซีรีส์ HXGN17-17-12 เป็นสวิตช์เกียร์เครือข่ายวงแหวนปิดโลหะ AC แรงดันปานกลาง 10kV ที่ใช้กันอย่างแพร่หลายและเติบโตเต็มที่ทางเทคโนโลยี ส่วนใหญ่จะใช้ในระบบกระจายแรงดันไฟฟ้า 12kV AC สามเฟส 50Hz ซึ่งรับผิดชอบในการรับ การจ่าย การควบคุม และการป้องกันพลังงานไฟฟ้า และมีการใช้กันอย่างแพร่หลายในสถานการณ์แหล่งจ่ายไฟเครือข่ายแบบวงแหวนและแหล่งจ่ายไฟเทอร์มินัล
เป็นเวลาหลายปีที่ Cotenele เป็นซัพพลายเออร์รายสำคัญสำหรับอุปกรณ์จำหน่ายแรงดันไฟฟ้าปานกลางในยุโรปและตะวันออกกลาง และการผลิตยูนิตหลักแบบวงแหวนและสวิตช์เกียร์แบบหุ้มฉนวนแก๊สของเราได้รับการยกย่องอย่างกว้างขวางจากลูกค้า แผงไฟฟ้า RMU แรงดันปานกลาง HXGN17-12 ซีรีส์ 11KV เป็นยูนิตหลักวงแหวนปิดโลหะ AC คงที่ชนิดกล่องในอาคาร
เปลือก RMU ประกอบขึ้นด้วยแผ่นสังกะสีอลูมิเนียม โครงสร้างกะทัดรัด และฟังก์ชันประสาน "การป้องกันห้าประการ" ที่สมบูรณ์ แบ่งออกเป็นห้องบัสบาร์ ห้องสวิตช์ และห้องเคเบิลจากบนลงล่าง เหมาะสำหรับแหล่งจ่ายไฟเครือข่ายวงแหวนและแหล่งจ่ายไฟปลายทางของระบบจำหน่าย 10kV ในโครงข่ายไฟฟ้าในเมือง สถานประกอบการอุตสาหกรรมและเหมืองแร่ อาคารสูง ฯลฯ การออกแบบและการผลิตเป็นไปตามมาตรฐานระดับชาติและนานาชาติ เช่น GB/T 3906 และ IEC 62271-200
รุ่นสินค้า
| รหัส | ความหมาย |
| H | เครือข่ายวงแหวน/ยูนิตหลักริง |
| X | สวิตช์เกียร์แบบปิดด้วยโลหะชนิดกล่อง |
| G | ชนิดคงที่ (ส่วนประกอบสวิตช์เกียร์ติดตั้งอยู่กับที่) |
| N | ประเภทในร่ม |
| 17 | หมายเลขซีเรียลการออกแบบ |
| 12 | แรงดันไฟฟ้า (12KV) |
| นอกจากนี้ตัวอักษรต่อท้ายยังมีความหมายเฉพาะทั้งนี้ขึ้นอยู่กับส่วนประกอบภายใน: | |
| F | มีสวิตช์แบ่งโหลด |
| R | พร้อมฟิวส์ |
| ฟ ·ร | โหลดชุดสวิตช์-ฟิวส์ |
| Z | สุญญากาศ (หมายถึงสวิตช์หยุดโหลดสุญญากาศ) |
| ซี ·ร | ชุดสวิตช์ฟิวส์แบ่งโหลดสุญญากาศ |
อะไรคือข้อดีของยูนิตหลักของวงแหวน HGNX17-12 เมื่อเปรียบเทียบกับสวิตช์เกียร์แรงดันปานกลาง KYN28-12
เมื่อเปรียบเทียบกับสวิตช์เกียร์หุ้มโลหะแบบถอดได้หุ้มเกราะ KYN28-12 แล้ว ยูนิตหลักของวงแหวน HXGN17-12 มีข้อได้เปรียบที่สำคัญมากในขนาดกะทัดรัด ต้นทุนที่ต่ำกว่า ความง่ายในการบำรุงรักษา และการปรับตัวเข้ากับสภาพแวดล้อม ดังนั้นแผงไฟฟ้า RMU แรงดันไฟฟ้าปานกลาง HXGN17-12 11KV เหมาะอย่างยิ่งสำหรับสถานการณ์การกระจายผู้ใช้ปลายทางที่มีพื้นที่จำกัด งบประมาณมีจำกัด และต้องการความน่าเชื่อถือของแหล่งจ่ายไฟสูง
ข้อได้เปรียบหลักของ HXGN17-12 เหนือ KYN28-12 มีดังนี้:
1. การลงทุนเริ่มแรกต่ำกว่า:โดยทั่วไปยูนิตหลักวงแหวน HXGN17-12 มีต้นทุนที่ต่ำกว่ามาก ทำให้มีข้อได้เปรียบทางเศรษฐกิจที่ชัดเจนในโครงการที่มีงบประมาณจำกัด นอกจากนี้ โครงสร้างยังง่ายกว่า ซึ่งช่วยลดอัตราความล้มเหลว และยังช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาในระยะยาวอีกด้วย
2. ขนาดกะทัดรัดและการติดตั้งที่ยืดหยุ่น:ปริมาตร HXGN17-12 RMU มีขนาดเล็กกว่าปริมาณสวิตช์เกียร์แรงดันปานกลาง KYN28-12 มาก รูปแบบที่กะทัดรัดและความสามารถในการติดตั้งกับผนังทำให้สามารถปรับตัวได้มากขึ้นในสถานที่ที่มีพื้นที่ติดตั้งจำกัด
3. การบำรุงรักษาตามปกติที่ง่ายกว่า:โดยปกติแล้ว HXGN17-12 จะมีโครงสร้างแบบตายตัว โดยองค์ประกอบสวิตช์หลักจะติดตั้งอยู่กับที่ ทำให้โครงสร้างเรียบง่ายและเชื่อถือได้ เมื่อเปรียบเทียบกับ RMU แล้ว KYN28-12 จะใช้โครงสร้างแบบถอดได้ (รถบรรทุก) ซึ่งให้ความสามารถในการสับเปลี่ยนได้ดี แต่เพิ่มความซับซ้อนและจุดที่เกิดความล้มเหลวที่อาจเกิดขึ้น และยังต้องใช้ทักษะทางเทคนิคที่สูงขึ้นจากเจ้าหน้าที่ซ่อมบำรุงอีกด้วย
4. การปรับตัวด้านสิ่งแวดล้อมที่ดีขึ้น:เนื่องจากเปลือก HXGN17-12 ปิดสนิท โดยทั่วไปเกรดการป้องกันจึงได้รับระดับการป้องกันที่ IP2X หรือสูงกว่า ดังนั้นยูนิตหลักของวงแหวนจึงสามารถต้านทานฝุ่น ความชื้น และมลภาวะได้ดีกว่า ช่วยให้มั่นใจได้ถึงการทำงานที่มีเสถียรภาพมากขึ้นในสภาพแวดล้อมที่รุนแรง
ความแตกต่างที่สำคัญและคำแนะนำในการเลือก
คุณลักษณะการป้องกันที่จำกัดของยูนิตหลักของวงแหวน
สิ่งสำคัญคือต้องทราบว่ายูนิตหลักวงแหวน HXGN17-12 มีจุดประสงค์เพื่อการกระจายโหลดเป็นหลัก องค์ประกอบการป้องกันหลักมักจะเป็นแบบ "โหลดสวิตช์ + ฟิวส์" การจัดเตรียมนี้สามารถขัดจังหวะข้อบกพร่องของการลัดวงจรได้อย่างรวดเร็ว แต่ไม่มีฟังก์ชันการป้องกันรีเลย์ที่ครอบคลุม (เช่น การป้องกันกระแสเกินและการป้องกันกระแสเกินทันที) ดังนั้นจึงไม่เหมาะสมสำหรับการใช้งานที่ต้องการการป้องกันรีเลย์ที่ซับซ้อน
คำแนะนำในการเลือก
โดยสรุป ทางเลือกระหว่างทั้งสองขึ้นอยู่กับความต้องการเฉพาะ:
หากงบประมาณโครงการมีจำกัด พื้นที่ติดตั้งมีน้อย และสถานีกระจายสินค้าตั้งอยู่ในสภาพแวดล้อมที่รุนแรง แผงไฟฟ้า RMU แรงดันไฟฟ้าปานกลาง HXGN17-12 11KV เป็นตัวเลือกที่ประหยัดและใช้งานได้จริง
หากโครงการมีงบประมาณเพียงพอและต้องการความสามารถในการรองรับกระแสไฟฟ้าสูง ความสามารถในการทำลายสูง และการป้องกันรีเลย์ที่สมบูรณ์ KYN28-12 จะเหมาะสมกว่า
พารามิเตอร์ทางเทคนิคหลัก
| ส.น | รายการ | หน่วย | FN12-10 FZN25-12 | ||
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12 | ||
| 2 | ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | สำหรับดินและระหว่างเฟส: 42 kV; สำหรับระยะการแยก: 48 kV | |||
| 3 | แรงดันอิมพัลส์ฟ้าผ่า (ค่าสูงสุด) | สำหรับดินและระหว่างเฟส: 75 kV; สำหรับระยะการแยก: 85 kV | |||
| 4 | ความถี่ที่ได้รับการจัดอันดับ | เฮิรตซ์ | 50 | ||
| 5 | จัดอันดับปัจจุบันของบัสบาร์หลัก | A | 630 | ||
| 6 | สวิตช์แบ่งโหลด | จัดอันดับปัจจุบัน | 630 | ||
| 7 | อายุการใช้งานไฟฟ้าที่พิกัดกระแส | ครั้ง | |||
| 8 | ความสามารถในการทำลายของหม้อแปลงไม่มีโหลด | เควีเอ | 1250 | ||
| 9 | จัดอันดับเสถียรภาพทางความร้อนในปัจจุบัน | kA/วินาที | 20/4;สวิตช์กราวด์ 20/2 | ||
| 10 | จัดอันดับความเสถียรแบบไดนามิกปัจจุบัน (สูงสุด) | เคเอ | 50 | ||
| 11 | พิกัดกระแสไฟฟ้าลัดวงจร (พีค) | 50 | |||
| 12 | จัดอันดับปัจจุบันของฟิวส์ | A | 100 | ||
| 13 | จัดอันดับการถ่ายโอนปัจจุบัน | 1500 | 2000 | ||
| 14 | จัดอันดับกระแสไฟลัดวงจร | เคเอ | 31.5 | ||
| 15 | รูปแบบของฟิวส์ที่ใช้ | S□LAJ-12(XRNT□-10) | |||
| 16 | ชีวิตเครื่องกล | ครั้ง | 2000 | 10000 | |
| 17 | ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้าของวงจรเสริม | กิโลโวลต์ | 2 | ||
| 18 | แรงดันไฟฟ้าของกลไกการทำงานทางไฟฟ้า | V | เอซีดีซี : 220;110 | ||
| 19 | ระดับการป้องกัน | IP2X | |||
| 20 | ขนาดโดยรวม (กว้าง × ลึก × สูง) | มม | 650(850)X900X2000(2200) | ||

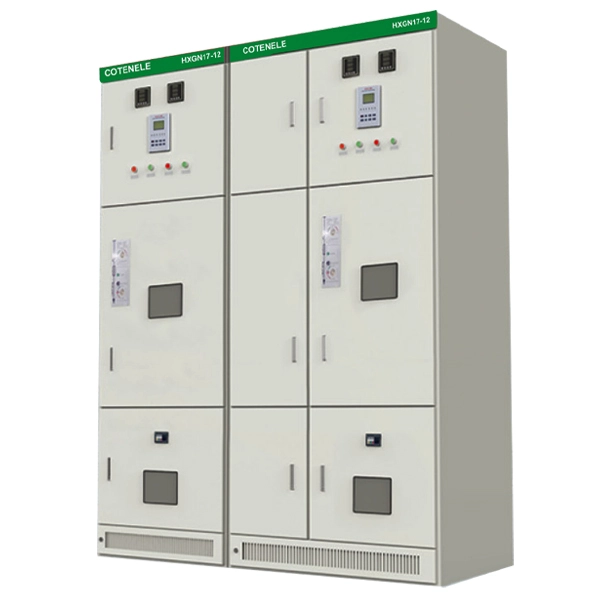

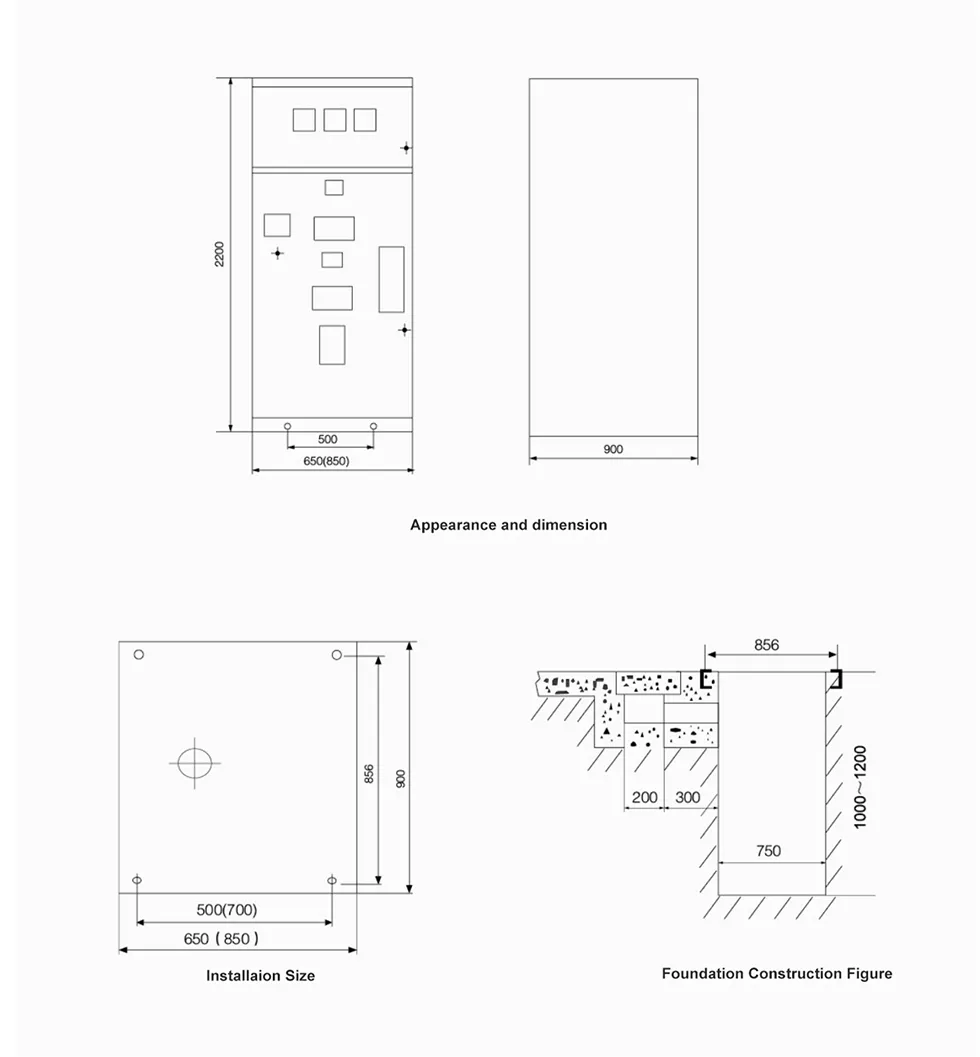

รูปลักษณ์และมิติ
วิธีการสั่งซื้อหรือสั่งซื้อ
1.ข้อมูลการจัดซื้อขั้นพื้นฐาน:โปรดระบุประเภทยูนิตหลักหรือสวิตช์เกียร์ของ Ring ให้ครบถ้วน ปริมาณ และวันที่จัดส่งที่คาดไว้ของคุณ
2. ภาพวาดอะไรในระหว่างการสื่อสารทางเทคนิคของเรา:
ต้องส่งภาพวาดต่อไปนี้พร้อมกันก่อนยื่นข้อเสนอ:
แผนภาพบรรทัดเดียวของระบบหลัก
แผนผังของวงจรทุติยภูมิ (ควบคุม) และ
แผนผังแสดงการจัดเรียงชุดสวิตช์เกียร์
3. พิกัดไฟฟ้าและข้อกำหนดส่วนประกอบ - ระบุพิกัดกระแสของบัสบาร์หลักอย่างชัดเจน รวมถึงประเภทและพิกัดของแต่ละส่วนประกอบ (เช่น เบรกเกอร์วงจร สวิตช์โหลด ฟิวส์ หม้อแปลงกระแสไฟฟ้า ฯลฯ ) ที่จะติดตั้งในสวิตช์เกียร์
4. ข้อกำหนดพิเศษ – ข้อกำหนดทางเทคนิคหรือข้อกำหนดที่ไม่ได้มาตรฐานเพิ่มเติมใดๆ (เช่น การเคลือบพิเศษ ระดับการป้องกันที่แตกต่างกัน อุปกรณ์เสริมเฉพาะ หรือสภาวะแวดล้อม) จะต้องอธิบายไว้อย่างชัดเจน

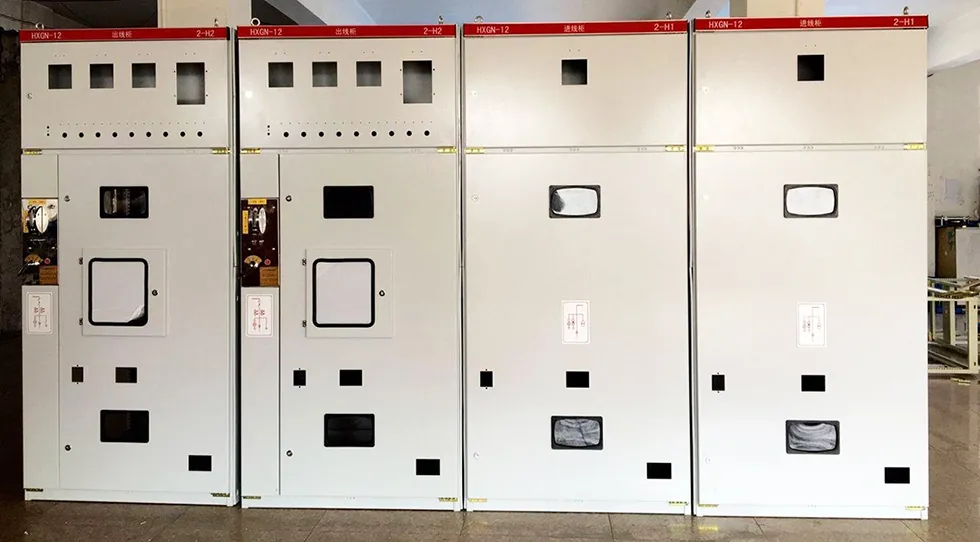

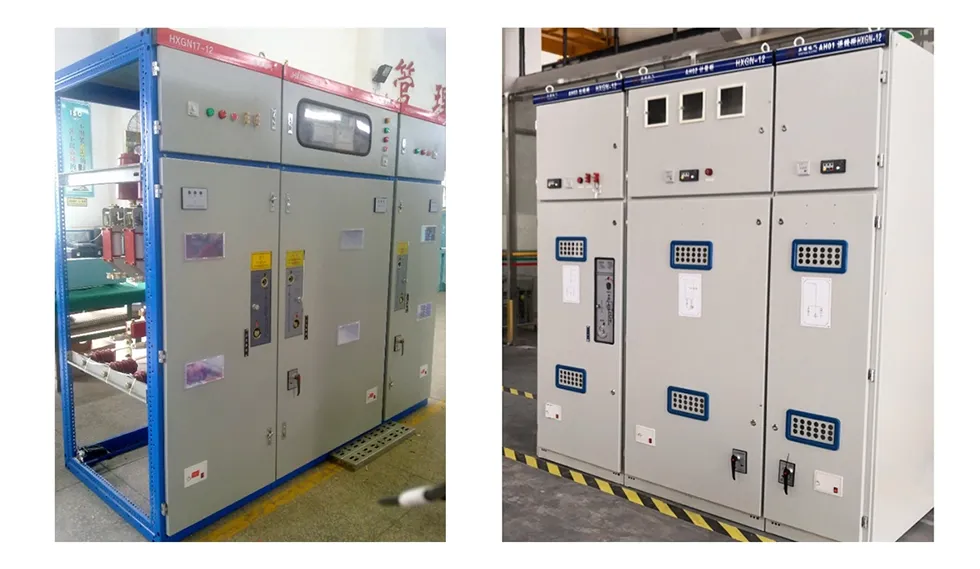

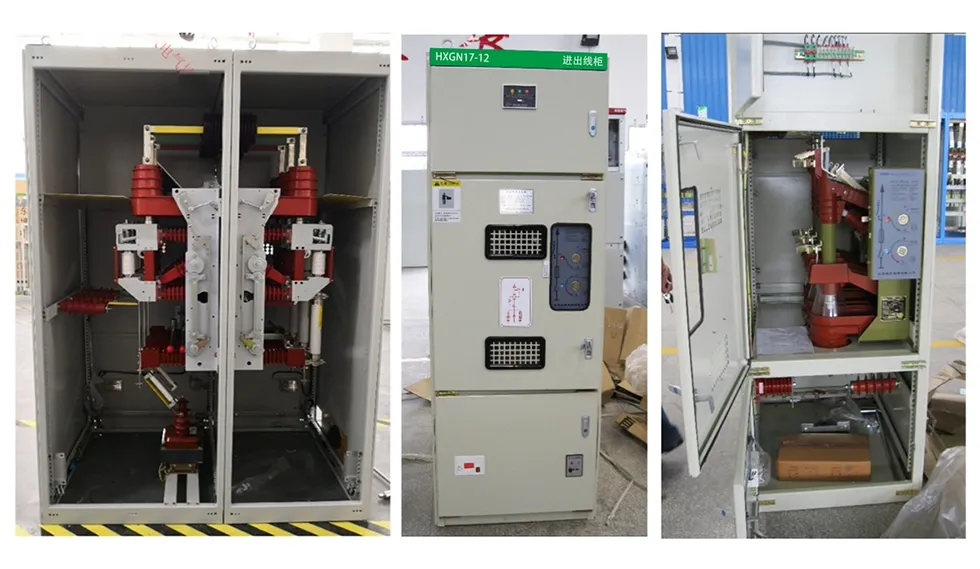

สินค้าแสดง

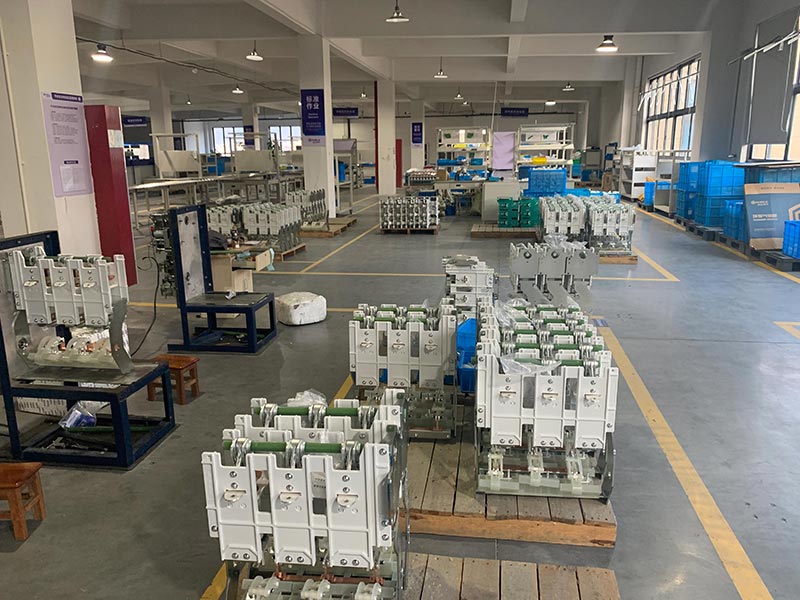

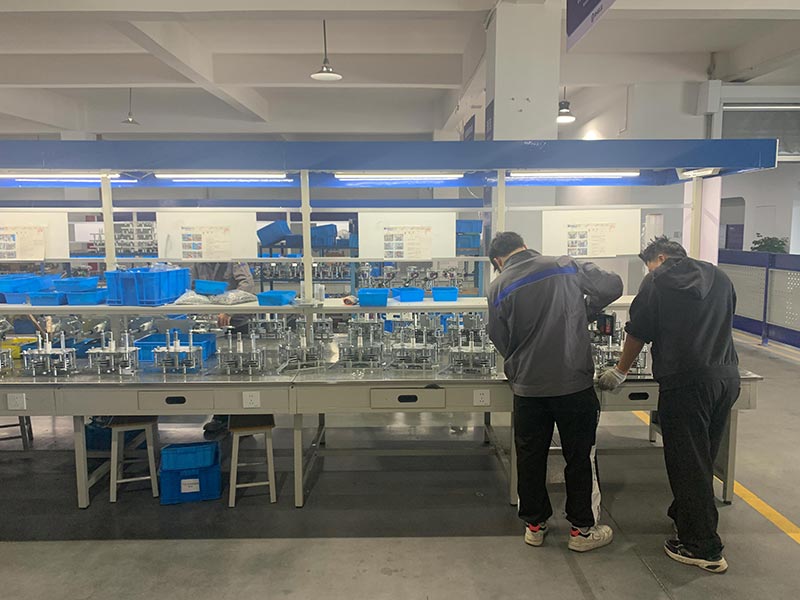

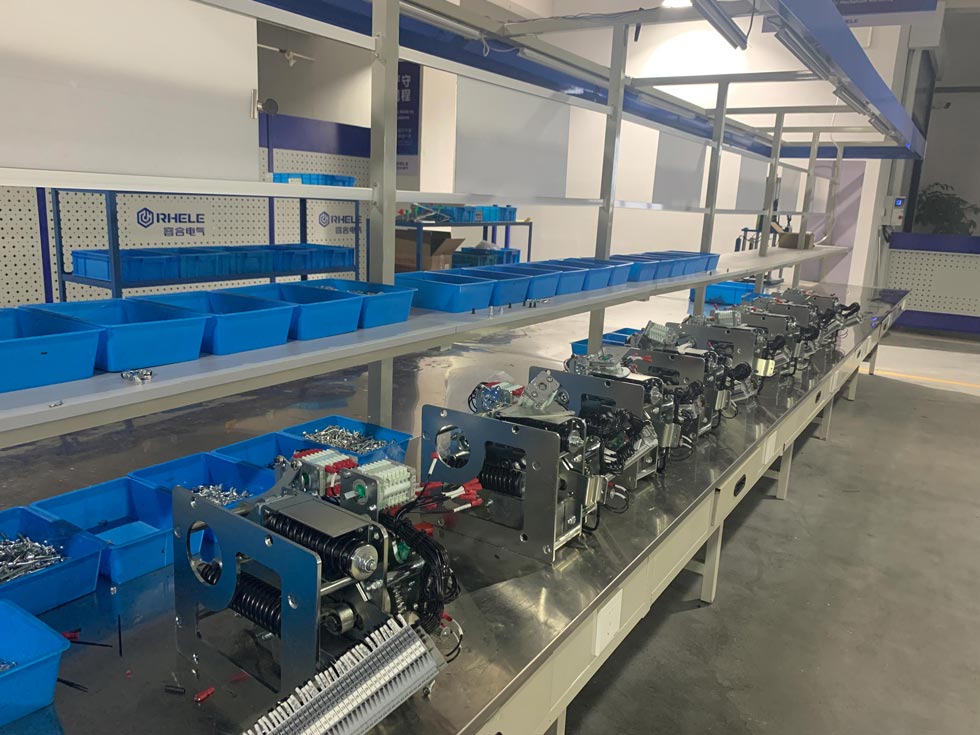

การประชุมเชิงปฏิบัติการของเรา
