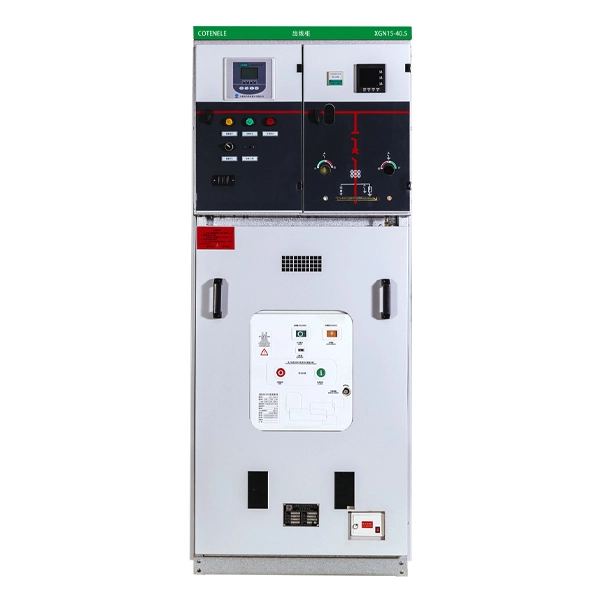

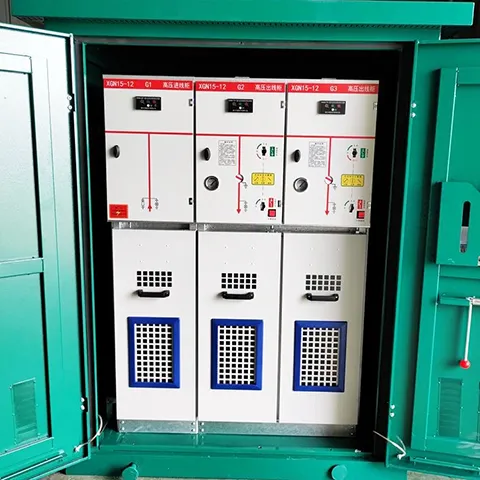

สวิตช์หลักวงแหวนหุ้มฉนวนก๊าซ RMU MV 33KV

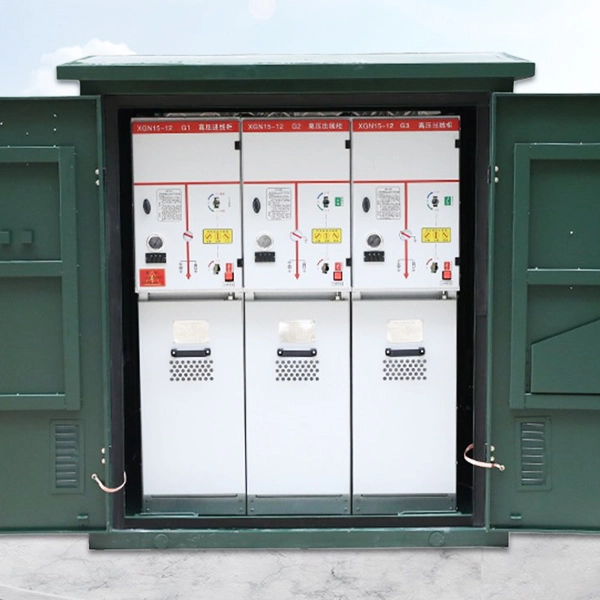

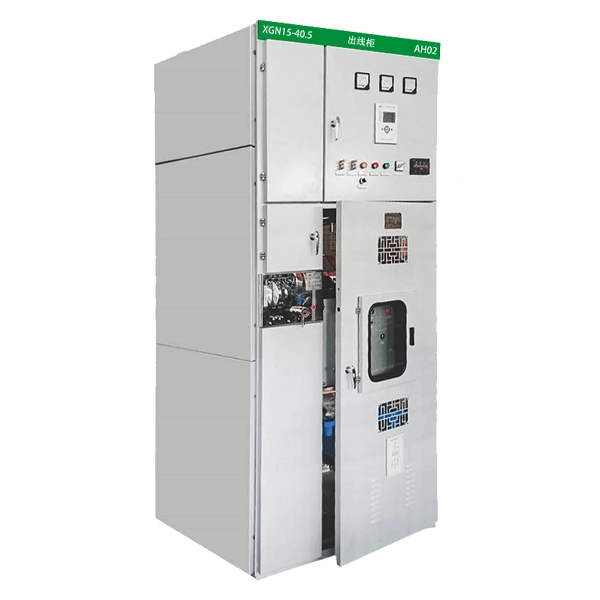

Cotenele เป็นหนึ่งในซัพพลายเออร์หลักของสวิตช์หลักวงแหวนหุ้มฉนวนก๊าซ HXGN-40.5 ซีรีส์ 33KV RMU MV ให้กับ State Grid Corporation of China ผลิตภัณฑ์หน่วยหลักของ Ring ของเราไม่เพียงแต่จำหน่ายในประเทศเท่านั้น แต่ยังส่งออกไปยังหลายประเทศและภูมิภาคในแอฟริกา ยุโรป และตะวันออกกลาง ยูนิตหลักของวงแหวนแรงดันปานกลาง HXGN-40.5 ซีรีส์ 35KV เป็นอุปกรณ์กระจายแรงดันไฟฟ้ากลางในร่มแบบสามเฟส 50Hz AC มีลักษณะการใช้งานที่ปลอดภัย ไม่ได้รับผลกระทบจากสภาพอากาศ ติดตั้งง่าย บำรุงรักษาน้อยที่สุด และมีขนาดกะทัดรัด เหมาะสำหรับติดตั้งในสถานีไฟฟ้าย่อยแบบกล่อง
สวิตช์หลักวงแหวนหุ้มฉนวนแก๊ส MV ซีรีส์ XGN-40.5 33KV RMU ที่ผลิตโดยบริษัท Cotenele ใช้การออกแบบแบบแยกส่วน ซึ่งสามารถติดตั้งแบบคงที่หรือขยายได้อย่างยืดหยุ่น ยูนิตหลักของวงแหวนหุ้มฉนวนแก๊สซีรีส์ XGN-40.5 มีลักษณะของโครงสร้างที่กะทัดรัด ฉนวนเต็มรูปแบบ อายุการใช้งานยาวนาน ไม่ต้องบำรุงรักษา ใช้พื้นที่น้อย โซลูชั่นที่สมบูรณ์ ความสามารถในการปรับขนาดที่แข็งแกร่ง และไม่ได้รับผลกระทบจากสภาพแวดล้อม
สามารถใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนอุตสาหกรรมและพลเรือนและเครือข่ายแหล่งจ่ายไฟเทอร์มินัล เหมาะอย่างยิ่งสำหรับสถานีกระจายสินค้ารองขนาดเล็ก สถานีสวิตช์ สถานประกอบการอุตสาหกรรมและเหมืองแร่ สนามบิน ทางรถไฟ ทางหลวง รถไฟใต้ดิน พื้นที่เชิงพาณิชย์ พื้นที่พักอาศัย พลังงานลม ออปโตอิเล็กทรอนิกส์ และสาขาอื่นๆ หน่วยหลักวงแหวนแรงดันปานกลางซีรีส์ XGN15-40.5 เป็นไปตามข้อกำหนดของ GB3906 "สวิตช์เกียร์ปิดล้อมโลหะ AC 3-35kV" และ IEC62271-200
รูปแบบและความหมาย
เงื่อนไขการทำงานของ XGN15-40.5 คืออะไร?
1. อุณหภูมิอากาศแวดล้อม:สูงสุด +40°C ต่ำสุด -20°C
2. ความชื้นสัมพัทธ์:เฉลี่ยรายเดือนไม่เกิน 95% เฉลี่ยรายวันไม่เกิน 90%
3. ระดับความสูง:ความสูงในการติดตั้งสูงสุด 2,500 ม. เหนือระดับน้ำทะเล (จำเป็นต้องปรับแต่งสำหรับระดับความสูงที่สูงขึ้น)
4. สถานที่ต้องปราศจากสารไวไฟหรือวัตถุระเบิด มลพิษรุนแรง การกัดกร่อนของสารเคมี และการสั่นสะเทือนที่รุนแรง

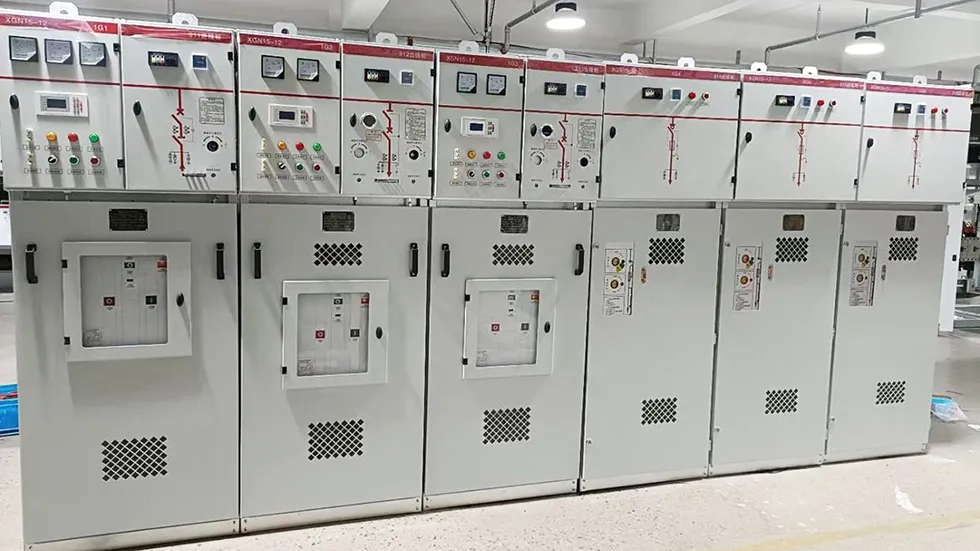

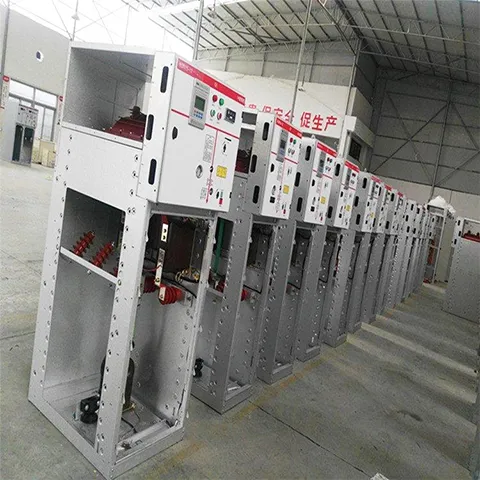

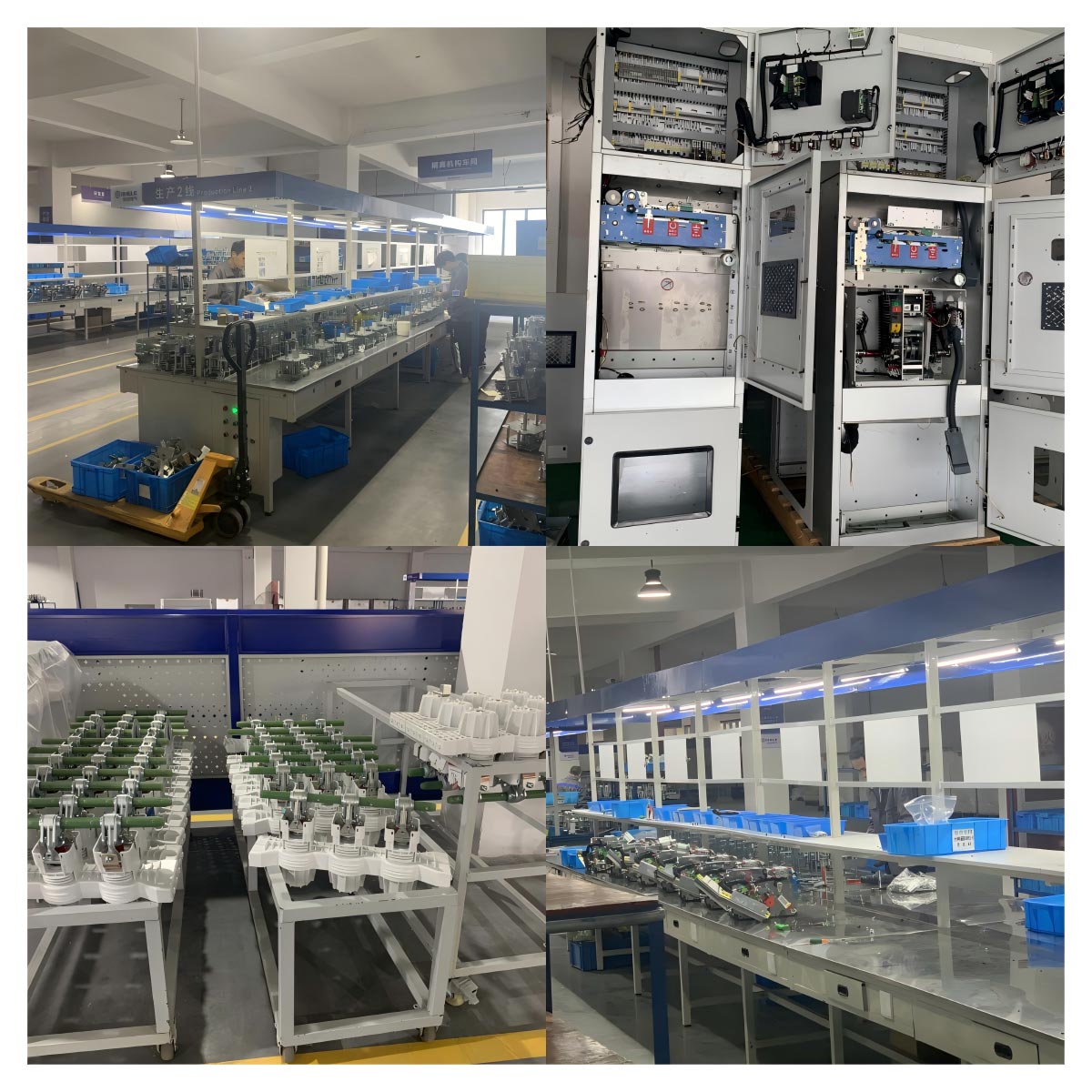

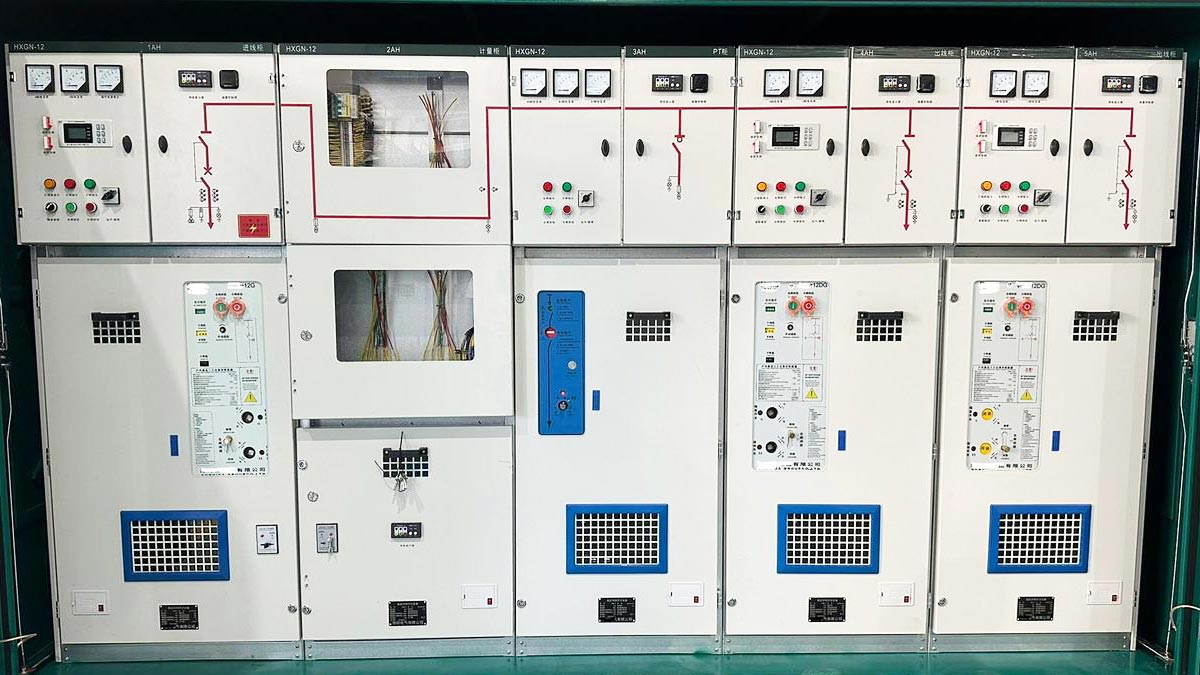

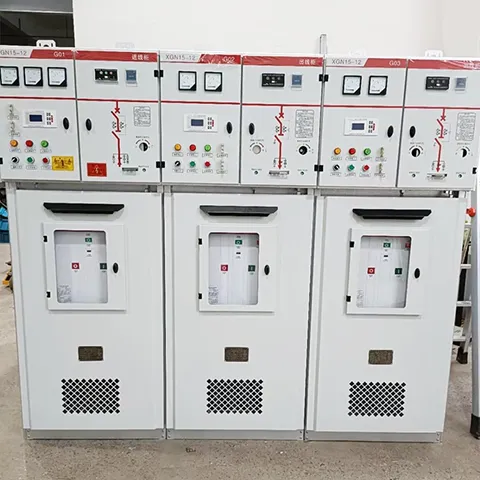

การประชุมเชิงปฏิบัติการของเรา
พารามิเตอร์ทางเทคนิค
| รายการ | หน่วย | หน่วย C (หน่วยสวิตช์แบ่งโหลด) | หน่วย F (ชุดฟิวส์และสวิตช์ตัดโหลด) | หน่วย V (หน่วยเบรกเกอร์) | |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 40.5 | |||
| จัดอันดับปัจจุบัน | A | 630 | 63 (ขึ้นอยู่กับค่ากระแสไฟที่กำหนดของสายฟิวส์) | 630 | |
| ความถี่ที่ได้รับการจัดอันดับ | เฮิรตซ์ | 50/60 | |||
| ระดับฉนวนที่ได้รับการจัดอันดับ | ความถี่กำลังไฟฟ้าที่ทนต่อแรงดันไฟฟ้า (ระหว่างเฟสและเฟสสู่ดิน) | k | 95 | ||
| ความถี่กำลังไฟฟ้าทนต่อแรงดันไฟฟ้า (ข้ามหน้าสัมผัสแบบเปิด / ระยะห่างของการแยก) | 110 | ||||
| ความถี่กำลังไฟฟ้าทนต่อแรงดันไฟฟ้า (วงจรควบคุมและวงจรเสริม) | 2 | ||||
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (ระหว่างเฟสและเฟสสู่ดิน) | 185 | ||||
| แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (ข้ามหน้าสัมผัสแบบเปิด / ระยะห่างของการแยก) | 215 | ||||
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแสไฟฟ้า | วงจรหลัก / 4 วินาที | เคเอ | 20 | 一 | 20 |
| วงจรสายดิน / 4 วินาที | เคเอ | 20 | 一 | 20 | |
| วงจรต่อสายดิน / 4 วินาที | เคเอ | 17.4 | 一 | 17.4 | |
| พิกัดสูงสุดทนกระแสได้ | วงจรหลัก | เคเอ | 50 | 一 | 50 |
| วงจรการต่อลงดิน | เคเอ | 43.5 | 一 | 43.5 | |
| พิกัดกระแสไฟฟ้าลัดวงจร | เคเอ | 50 | 80 | 50 | |
| จัดอันดับกระแสไฟลัดวงจร | เคเอ | 31.5 | 20 | ||
| จัดอันดับการถ่ายโอนปัจจุบัน | A | 一 | 750 | 一 | |
| จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่ | A | 630 | 一 | 一 | |
| จัดอันดับกระแสทำลายวงปิด | A | 630 | 一 | 一 | |
| การทดสอบกระแสไฟของสายชาร์จ | A | 21 | 一 | 31.5(C1) | |
| ขนาดหน่วย (กว้าง × ลึก × สูง) | มม | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| แรงดันพิกัดของก๊าซ SF6 (ค่าสัมพัทธ์ที่ 20°C) | จัดอันดับแรงดันในการเติมแก๊ส | เมปา | 0.04 | ||
| แรงดันใช้งานขั้นต่ำ | เมปา | 0.02 | |||
| เกรดการป้องกัน | ตู้ปิดผนึก | IP67 | |||
| ตู้สวิตช์เกียร์ | IP4X | ||||
| อัตราการรั่วไหลของก๊าซสัมพัทธ์ต่อปี | %/ป | ≤0.01 | |||
คุณลักษณะของผลิตภัณฑ์ของยูนิตหลักวงแหวน XGN15-40.5 คืออะไร
1. การออกแบบสี่ช่องโมดูลาร์:ตัวเครื่องประกอบด้วยสี่ส่วนที่แยกจากกันอย่างชัดเจน ได้แก่ ช่องสวิตช์เกียร์ ช่องฟิวส์ ช่องกลไกการทำงาน และช่องเก็บสาย (โครงฐาน) เค้าโครงนี้ทำให้การบำรุงรักษาง่ายขึ้นและปรับปรุงความปลอดภัย
2. โครงสร้างสวิตช์เกียร์ปิดผนึกที่แข็งแกร่ง:ช่องสวิตช์เกียร์ประกอบขึ้นจากตัวเรือนโลหะที่เชื่อมจากเหล็กรีดเย็น 3 ลิตร (หรือสแตนเลส) ประกอบด้วยวงจรการทำงานทั้งหมด รวมถึงสวิตช์โหลด สวิตช์สายดิน และบัสบาร์ภายใน
3. สวิตช์โหลดการเคลื่อนที่ในแนวตั้ง:สวิตช์โหลดทำงานด้วยระบบหน้าสัมผัสที่เคลื่อนที่ในแนวตั้ง เมื่อปิด หน้าสัมผัสที่เคลื่อนที่จะเคลื่อนที่ลงเพื่อเชื่อมต่อวงจร หน้าสัมผัสทั้งแบบหลักและแบบโค้งมีให้บนหน้าสัมผัสแบบเคลื่อนที่และแบบอยู่กับที่ ซึ่งช่วยเพิ่มจำนวนการแตกหักอย่างปลอดภัยได้อย่างมาก
4. การสูญพันธุ์ของส่วนโค้งอันทรงพลัง:ใช้โครงสร้างการระเบิดในตัว (ปักเป้า) และโครงสร้างการดับอาร์คไหลภายใน ช่วยให้มั่นใจได้ถึงการสูญเสียส่วนโค้งที่แข็งแกร่งโดยไม่กระทบต่อฉนวนระหว่างเฟสต่อเฟสหรือเฟสสู่ดิน
5. สวิตช์สายดินแบบรวม:สวิตช์สายดินประกอบด้วยใบมีดที่เคลื่อนที่ได้และหน้าสัมผัสแบบตายตัว ปิดอย่างรวดเร็วด้วยแรงสปริง ทำให้มั่นใจในการต่อสายดินที่เชื่อถือได้
6. ตรวจสอบสถานะภาพได้ง่าย:หน้าต่างดูบนแผงด้านหน้าช่วยให้สังเกตตำแหน่งสวิตช์สายดินได้โดยตรง (เปิดหรือปิด) ด้านบนและด้านหลังของช่องสวิตช์เกียร์มีช่องสี่เหลี่ยมสี่ช่องสำหรับประกอบและบำรุงรักษา
7. บรรเทาความดันเพื่อความปลอดภัย:การลดแรงดันเพื่อความปลอดภัย: สวิตช์หลักที่มีวงแหวนหุ้มฉนวนแก๊ส RMU MV ขนาด 33KV ติดตั้งอุปกรณ์ป้องกันการระเบิดที่ด้านหลังเพื่อปล่อยแรงดันในกรณีที่เกิดข้อผิดพลาดของส่วนโค้งภายใน
8. การป้องกันหม้อแปลงไฟฟ้าพร้อมกลไกฟิวส์ตัด:ช่องฟิวส์มีฟิวส์จำกัดกระแสไฟแรงสูงอยู่ภายในโครงฉนวนหล่ออีพ็อกซี่ เมื่อฟิวส์ขาด สลักหยุดจะถูกดีดออก ซึ่งจะตัดการทำงานของสวิตช์ตัดโหลดโดยอัตโนมัติ ให้การป้องกันหม้อแปลงที่รวดเร็วและเชื่อถือได้
9. รูปแบบกลไกการทำงานที่สะดวก:ส่วนควบคุมทั้งหมดอยู่ที่แผงด้านหน้า วงจรการทำงานแต่ละวงจรมีกลไกการทำงานของสปริงแบบแมนนวล (หรือแบบชาร์จมอเตอร์เสริม) สำหรับสวิตช์โหลด และกลไกการทำงานของสปริงแบบแมนนวลสำหรับสวิตช์สายดิน
10. ล้างส่วนต่อประสานผู้ใช้และข้อบ่งชี้:แผงด้านหน้าประกอบด้วย:
ปุ่มหมุนสำหรับการปิดสวิตช์โหลด การเปิดด้วยตนเอง และการทำงานของสวิตช์สายดิน
ไฟแสดงสถานะสวิตช์โหลดเปิด/ปิด
ปุ่มกดสำหรับเปิด/ปิดด้วยไฟฟ้า (เมื่อติดตั้งมอเตอร์ขับเคลื่อน)
แผนภาพจำลอง ป้ายแสดงตำแหน่ง และตำแหน่งที่สามารถล็อคได้เพื่อเพิ่มความปลอดภัย
11. การประสานแบบรวม (ป้องกันการทำงานผิดพลาด):การเชื่อมต่อทางกลระหว่างสวิตช์โหลดและสวิตช์สายดินช่วยป้องกันการทำงานที่ไม่ถูกต้อง จึงรับประกันการปฏิบัติตามข้อกำหนดด้านความปลอดภัย "การป้องกันห้าประการ" อย่างสมบูรณ์
จะซื้อยูนิตหลักแหวน XGN15-40.5 ได้อย่างไร
The 33KV RMU MV Gas Insulated Ring Main Switchgear need to be customized, for ensuring a ordering process smoothly, please provide the following information:
1. ข้อมูลการสั่งซื้อหรือการจัดซื้อพื้นฐาน:ชื่อผลิตภัณฑ์ ข้อมูลจำเพาะ รุ่น ปริมาณ แรงดันไฟฟ้าของฟิวส์ และวันที่จัดส่งที่ร้องขอ
2. ภาพวาด:ไดอะแกรมบรรทัดเดียว (ไดอะแกรมระบบหลัก) แผนผังการจัดเรียงหรือแผนผังพื้นของยูนิตหลักวงแหวน
3. อุปกรณ์เสริมที่จำเป็น:ระบุอะไหล่หรือเครื่องมือพิเศษที่จำเป็น เช่น อุปกรณ์เติมและปล่อยก๊าซ
4. สีเปลือกสำหรับ RMU:ระบุรหัส RAL หรือมาตรฐานสีที่ต้องการสำหรับตัวเครื่อง
5. ความต้องการพิเศษ:หากข้อมูลข้างต้นไม่สามารถตอบสนองความต้องการของคุณได้ โปรดแจ้งความต้องการทางเทคนิคหรือการทำงานเพิ่มเติมของคุณให้เราทราบ โดยสามารถพูดคุยและตกลงแยกกันได้

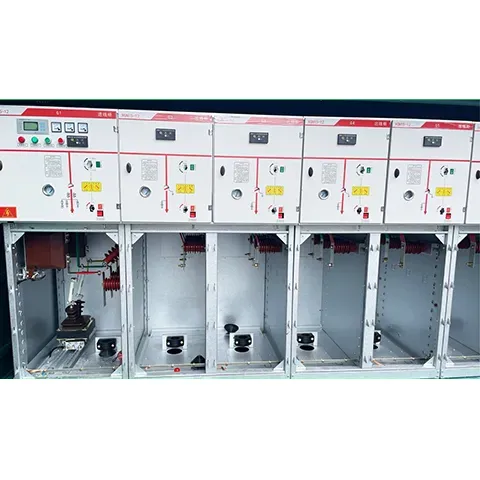

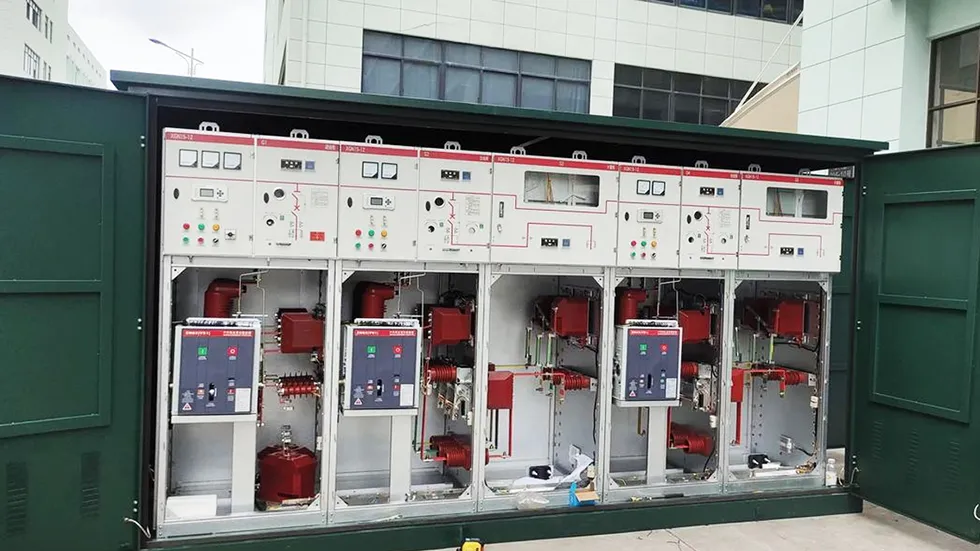

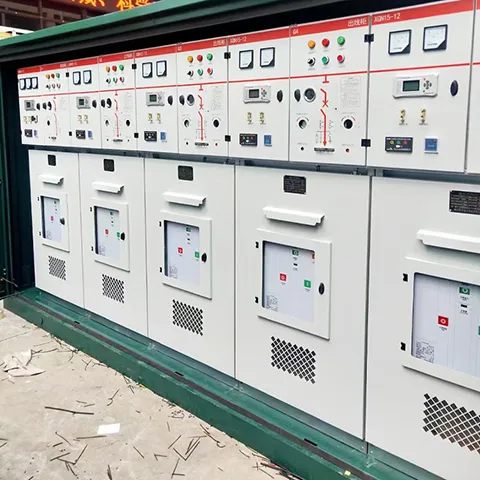

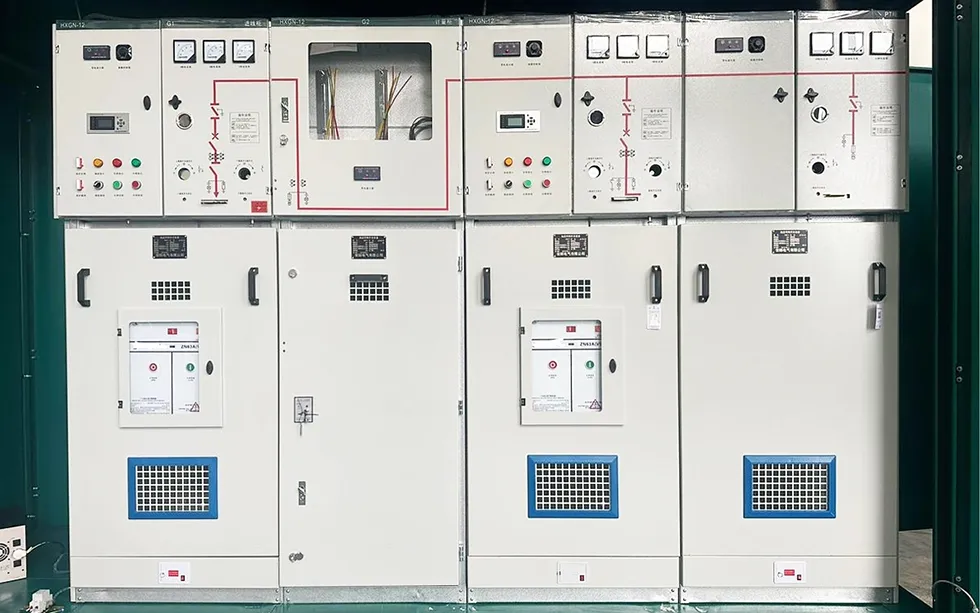

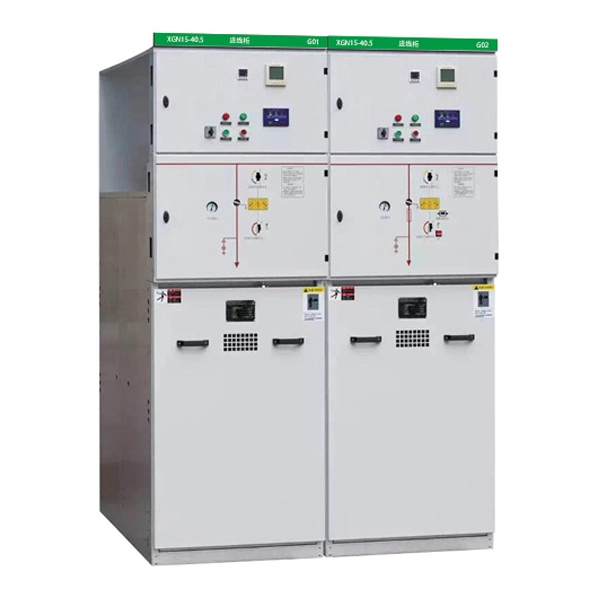

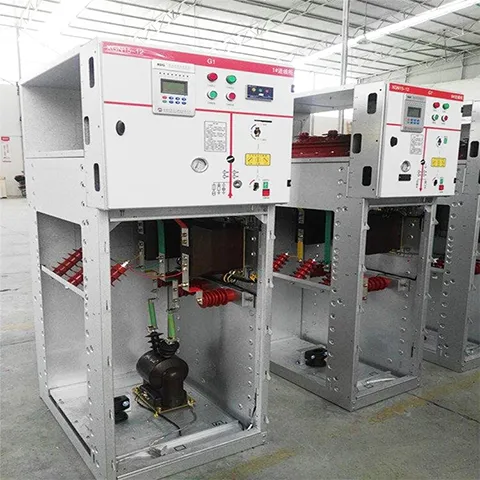

สินค้าแสดง
