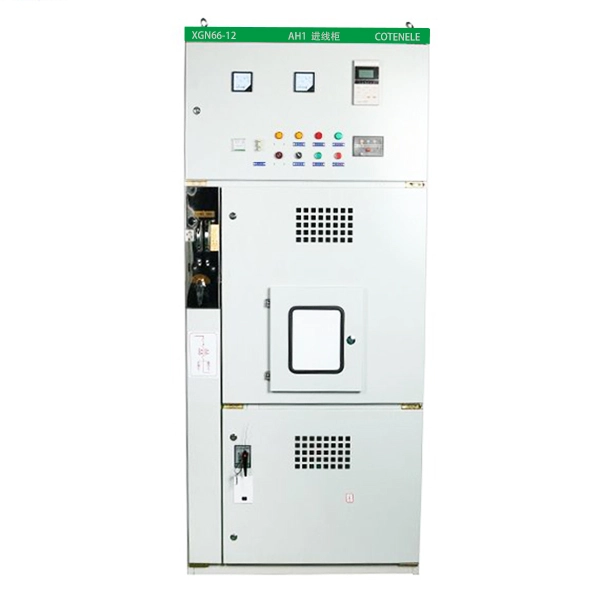

สวิตช์เกียร์ MV ยูนิตหลักของวงแหวนแรงดันปานกลาง 11KV RMU
Cotenele คือผู้ผลิตและซัพพลายเออร์รายใหญ่ของยูนิตหลักวงแหวนแรงดันปานกลางและส่วนประกอบหลักภายในในประเทศจีน RMU แรงดันปานกลางของเราส่งออกไปยังภูมิภาคต่างๆ เช่น ยุโรปและตะวันออกกลางเป็นหลัก XGN66-12 ซีรีส์ 11KV RMU ยูนิตหลักวงแหวนแรงดันปานกลาง MV สวิตช์เกียร์เป็นสวิตช์เกียร์แบบปิดโลหะ AC คงที่ในอาคาร ออกแบบมาสำหรับระบบไฟฟ้าสามเฟส 3.6–40.5 kV, 50 Hz มีการใช้กันอย่างแพร่หลายสำหรับการจ่ายพลังงาน การควบคุมวงจร และการป้องกันในการใช้งานต่างๆ เช่น สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม อาคารสูง ชุมชนที่อยู่อาศัย และหม้อแปลงไฟฟ้าแบบติดแผ่น
ในฐานะหนึ่งในผู้ส่งออกที่มีชื่อเสียงในประเทศจีน Cotenele ได้ให้บริการลูกค้าในตะวันออกกลาง แอฟริกา และยุโรปด้วยผลิตภัณฑ์ยูนิตหลักของวงแหวนที่มีคุณภาพคงที่ ปลอดภัย และเชื่อถือได้มายาวนาน
สวิตช์เกียร์ MV ยูนิตหลักวงแหวนแรงดันไฟฟ้าปานกลาง RMU ซีรีส์ XGN66 เป็นสวิตช์เกียร์แบบปิดโลหะ AC คงที่ในอาคารซึ่งมีพิกัดแรงดัน 3.6–40.5 kV ซึ่งใช้กันอย่างแพร่หลายในสถานีย่อย โรงงานอุตสาหกรรม อาคารสูง ชุมชนที่อยู่อาศัย และหม้อแปลงไฟฟ้าแบบติดแผ่น
คุณสมบัติหลัก ได้แก่ ขนาดกะทัดรัด (เล็กกว่าการออกแบบทั่วไปประมาณ 50%) โครงสร้างปิดด้วยโลหะที่แข็งแกร่งพร้อมช่องแยก กลไกป้องกันห้ากลไก และการเข้าถึงสายเคเบิลด้านหน้าเพื่อให้ติดตั้งและบำรุงรักษาได้ง่าย
อุปกรณ์นี้เป็นไปตามมาตรฐาน GB3906, DL/T 404 และ IEC 62271-200
.
รูปแบบและความหมาย
สภาพการทำงาน
1. สถานที่ติดตั้งต้องไม่อยู่ที่ระดับความสูงเกิน 1,000 ม.
2. อุณหภูมิโดยรอบควรอยู่ในช่วงตั้งแต่ -25 ℃ ถึง +40 ℃ และอุณหภูมิเฉลี่ยในช่วง 24 ชั่วโมงใดๆ จะต้องไม่สูงกว่า +35 ℃
3. มุมเอียงที่อนุญาตจากระนาบแนวนอนคือสูงสุด 3°
4. ความรุนแรงของแผ่นดินไหว ณ ตำแหน่งนั้นต้องไม่เกินขนาด 8
5. ต้องวางอุปกรณ์ในพื้นที่ที่ไม่มีการสั่นสะเทือนที่รุนแรง การกระแทกอย่างรุนแรง หรือเสี่ยงต่อการระเบิด
พารามิเตอร์ทางเทคนิคหลัก
| ส.น | รายการ | หน่วย | พารามิเตอร์ทางเทคนิค |
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 3.6,7.2,12,24,35,40.5 |
| 2 | อัตรากำลัง-ความถี่ที่ทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | สำหรับดินและระหว่างเฟส: 42 kV; สำหรับระยะการแยก: 48 kV |
| 3 | แรงกระตุ้นฟ้าผ่าที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า | กิโลโวลต์ | สำหรับดินและระหว่างเฟส: 75 kV; สำหรับระยะการแยก: 85 kV |
| 4 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 |
| 5 | จัดอันดับปัจจุบัน | A | 630,1250, |
| 6 | พิกัดกระแสไฟลัดวงจร (RMS) | เคเอ | 20,25,31.5, |
| 7 | พิกัดกระแสไฟฟ้าลัดวงจร (พีค) | เคเอ | 50,63,80, |
| 8 | จัดอันดับไดนามิกทนต่อกระแส (สูงสุด) | เคเอ | 50,63,80 |
| 9 | ทนกระแสไฟได้สูงสุด 4 วินาที (RMS) | เคเอ | 20,25,31.5 |
| 10 | ระดับการป้องกัน (หรือระดับการป้องกัน) | IP2X | |
| 11 | ขนาด (กว้าง x ลึก x สูง) | มม | 900×1,000×2300 |
| 12 | น้ำหนัก | กก | ➤600 |
โครงสร้างและข้อดีหลักของ XGN66 RMU คืออะไร

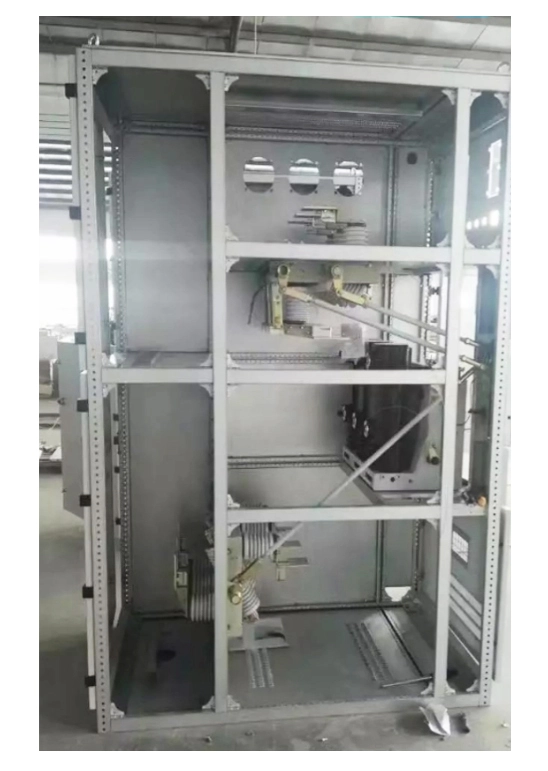

สวิตช์เกียร์ MV ยูนิตหลักวงแหวนแรงดันไฟฟ้าขนาดกลาง 11KV RMU ซีรี่ส์ XGN66 ใช้โครงสร้างชนิดกล่องที่ปิดด้วยโลหะ โดยทั่วไปการตกแต่งภายในจะถูกแบ่งด้วยแผ่นเหล็กให้เป็นช่องอิสระ เช่น ช่องเซอร์กิตเบรกเกอร์ ช่องบัสบาร์ ช่องสายเคเบิล และช่องเครื่องมือ โครงสร้างนี้ช่วยเพิ่มความปลอดภัยโดยรวม
ข้อดีหลักของ RMU ได้แก่:
- ขนาดกะทัดรัด ประหยัดพื้นที่: ยูนิตหลักของวงแหวนมีปริมาตรที่กะทัดรัดกว่าสวิตช์เกียร์หุ้มโลหะทั่วไป เช่น KYN28 และ KYN61 ซึ่งมีขนาดเพียงประมาณ 50% ของขนาดเท่านั้น ซึ่งสามารถลดพื้นที่พื้นที่จำเป็นสำหรับสถานีย่อยได้อย่างมีประสิทธิภาพ
- โครงสร้างที่แข็งแกร่ง ประสิทธิภาพที่เชื่อถือได้: ยูนิตหลักของวงแหวนมีตัวเครื่องที่มีความแข็งแรงเชิงกลสูง เชื่อมด้วยเหล็กฉากคุณภาพสูงหรือประกอบจากแผ่นเหล็กเคลือบอลูซิงค์ การทำงานทั้งหมดของยูนิตหลักของวงแหวนมีการติดตั้งอินเตอร์ล็อคแบบกลไกซึ่งมีฟังก์ชัน "ป้องกันห้าประการ" เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงาน
- บำรุงรักษาง่าย ใช้งานได้อย่างปลอดภัย: ส่วนประกอบหลักของยูนิตหลักแบบวงแหวนตั้งอยู่ตรงกลางและส่วนล่างของแผงควบคุม อำนวยความสะดวกในการติดตั้งและทดสอบการใช้งาน หน้าต่างสังเกตการณ์ที่ประตูช่วยให้สามารถดูสถานะส่วนประกอบภายในได้ ตัวสวิตช์เกียร์มีช่องระบายแรงดันเพื่อปกป้องบุคลากรในกรณีที่เกิดข้อผิดพลาดภายใน
- แอปพลิเคชันที่หลากหลาย การกำหนดค่าที่ยืดหยุ่น: RMU นี้เหมาะสำหรับสถานที่ต่างๆ โดยทั่วไปสวิตช์หลักจะเป็นเบรกเกอร์สุญญากาศ ZN63A (VS1-12) แต่ก็สามารถติดตั้งสวิตช์ตัดโหลดได้ด้วย ตัวตัดการเชื่อมต่อมักจะเป็นตัวตัดการเชื่อมต่อแบบหมุนซีรีส์ GN30-10 นอกจากนี้ยังมีการต่อสายเข้าและออกที่ด้านหน้าตู้เพื่อความสะดวกในการติดตั้ง
ขอบเขตการสมัคร
สวิตช์เกียร์ MV ยูนิตหลักของวงแหวนแรงดันไฟฟ้าปานกลาง 11KV RMU ซีรี่ส์ XGN66 ถูกนำมาใช้กันอย่างแพร่หลายและเป็นตัวเลือกที่เหมาะสำหรับการปรับปรุงโครงข่ายในเมืองและในชนบทและการกระจายพลังงานฝั่งผู้ใช้ ขอบเขตการใช้งานหลัก ได้แก่ :
โรงไฟฟ้าและสถานีไฟฟ้าย่อย:โดยปกติยูนิตหลักของวงแหวนซีรีส์ XGN66 มักจะใช้เป็นอุปกรณ์จ่ายกำลังไฟฟ้าเสริมหรือบริการสถานี ซึ่งมักจะติดตั้งสถานีย่อยสำเร็จรูปขนาดกะทัดรัดในร่มหรือกลางแจ้ง
สถานประกอบการอุตสาหกรรมและเหมืองแร่:ในโรงงานหรือเหมืองหลายแห่ง พวกเขามักจะใช้ RMU ขนาดกะทัดรัดสำหรับการจ่ายและควบคุมพลังงานในโรงงานและพื้นที่โรงงานเพื่อประหยัดพื้นที่
อาคารสูงและชุมชนที่อยู่อาศัย:ในพื้นที่อยู่อาศัยในเมือง หน่วยหลักของวงแหวนมักจะติดตั้งสถานีย่อยกลางแจ้งเป็นอุปกรณ์หลักในห้องกระจายสินค้าของผู้ใช้หรือสถานีเปลี่ยน
สถานีย่อยแบบติดแผ่น:เป็นหน่วยไฟฟ้าแรงสูงภายในสถานีย่อยขนาดกะทัดรัดเพื่อควบคุมหม้อแปลงไฟฟ้าในสถานีย่อย

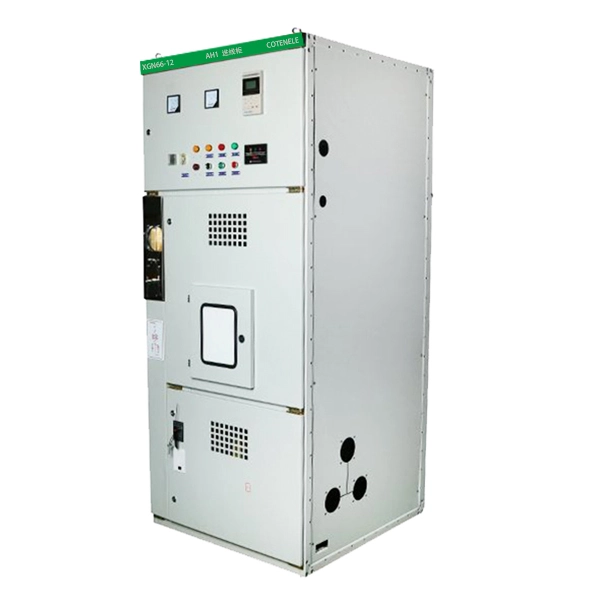

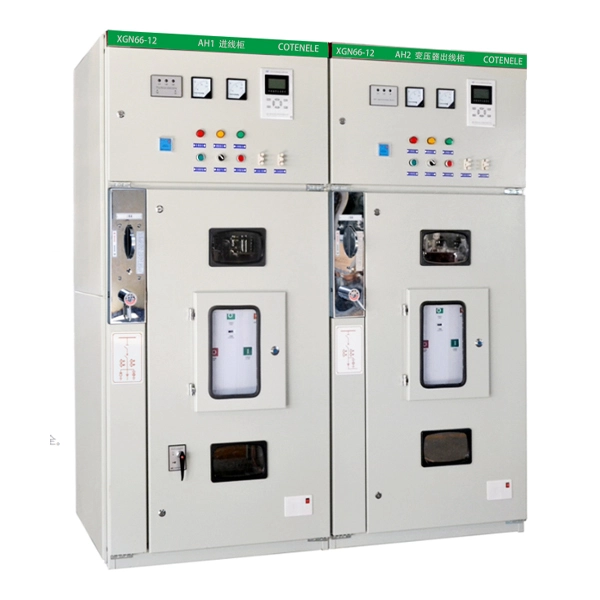

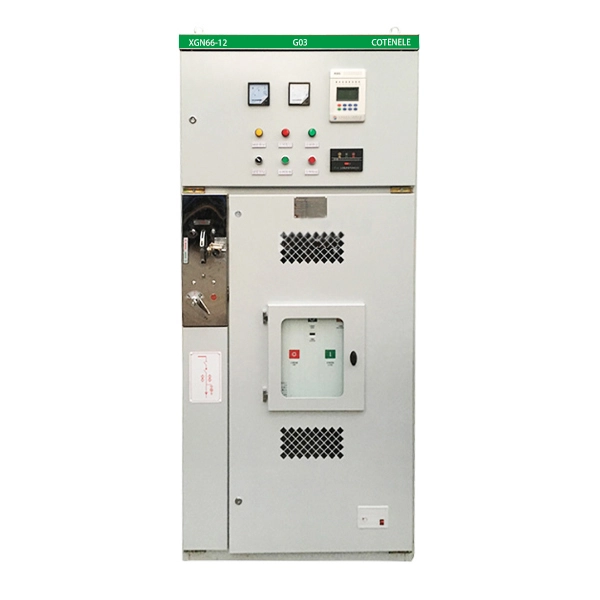

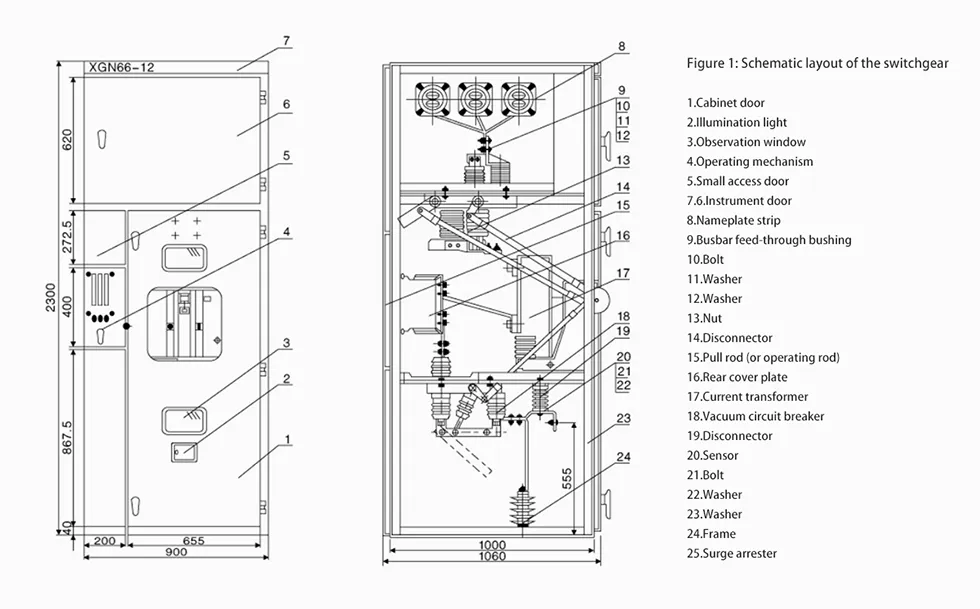

รูปลักษณ์และมิติ

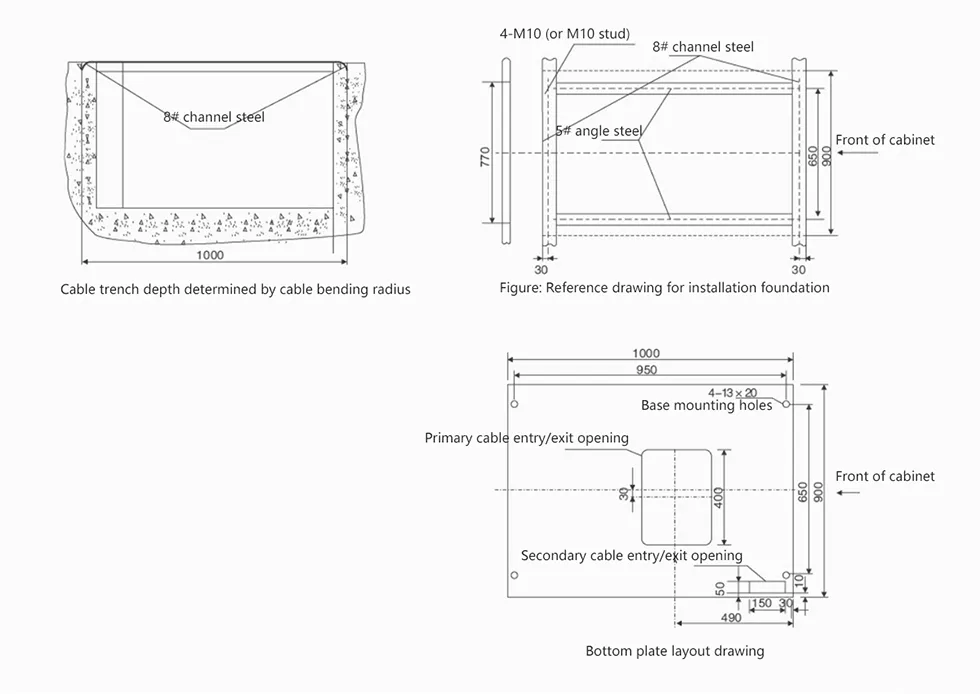

แผนภาพคำแนะนำในการติดตั้ง
คำแนะนำในการบำรุงรักษาและการตรวจสอบ
ผู้ใช้ควรบำรุงรักษาและตรวจสอบสวิตช์เกียร์ MV ยูนิตหลักวงแหวนแรงดันไฟฟ้าขนาดกลาง 11KV RMU เป็นประจำ ตามรายการต่อไปนี้:
1. ทำความสะอาดฝุ่นบนพื้นผิวของส่วนประกอบทั้งหมด โดยเฉพาะส่วนประกอบของฉนวน
2.ตรวจสอบชิ้นส่วนการทำงานทางกลและทาจาระบีหล่อลื่นเป็นประจำเพื่อให้การทำงานราบรื่นและเชื่อถือได้
3.สำหรับส่วนประกอบต่างๆ เช่น เซอร์กิตเบรกเกอร์ สวิตช์แยก และสวิตช์กราวด์ การบำรุงรักษาควรดำเนินการตามคู่มือผู้ใช้ที่เกี่ยวข้อง
4.ตรวจสอบว่าจุดสัมผัสทางไฟฟ้าอยู่ในสภาพดีหรือไม่ ตรวจสอบสัญญาณของความร้อนสูงเกินไป และยืนยันว่าวงจรกราวด์มีความต่อเนื่อง
5.ตรวจสอบความแน่นของตัวยึดทั้งหมดอย่างสม่ำเสมอ
สำหรับการซ่อมแซมข้อผิดพลาด โดยปกติจะแนะนำให้ผู้ใช้ขอความช่วยเหลือจากผู้ผลิต สำหรับการปรับเปลี่ยนเล็กน้อยหรือการทำงานผิดพลาดเล็กน้อย ผู้ใช้สามารถดูคู่มือนี้และคู่มือผู้ใช้ที่เกี่ยวข้องสำหรับส่วนประกอบหลักสำหรับการซ่อมแซมด้วยตนเอง

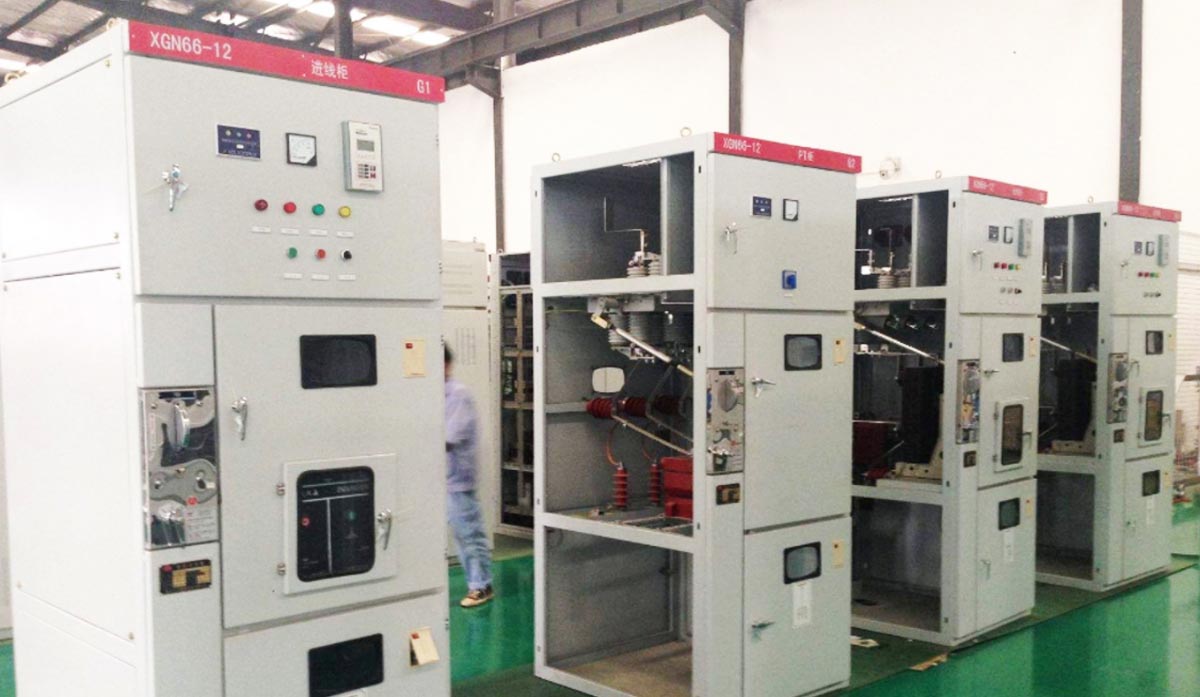

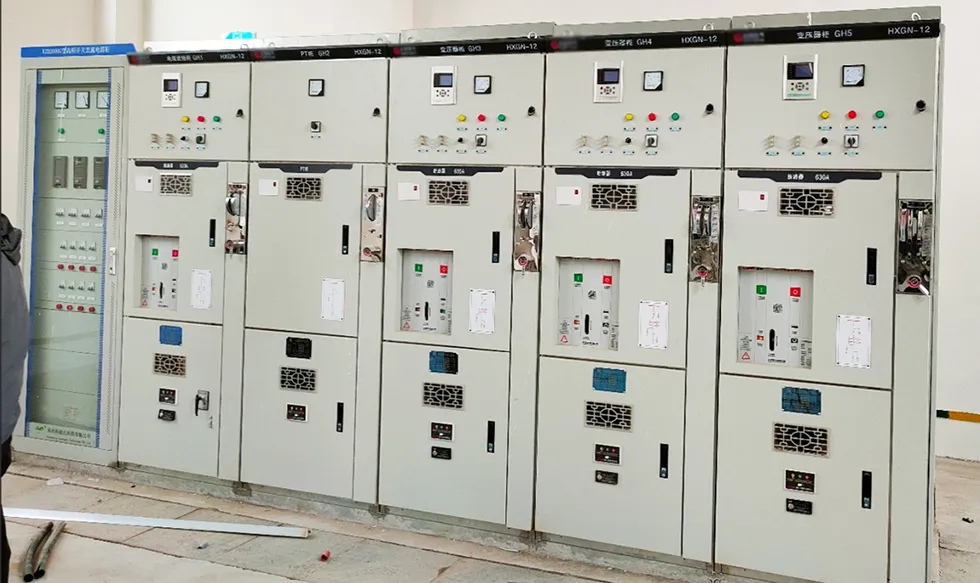

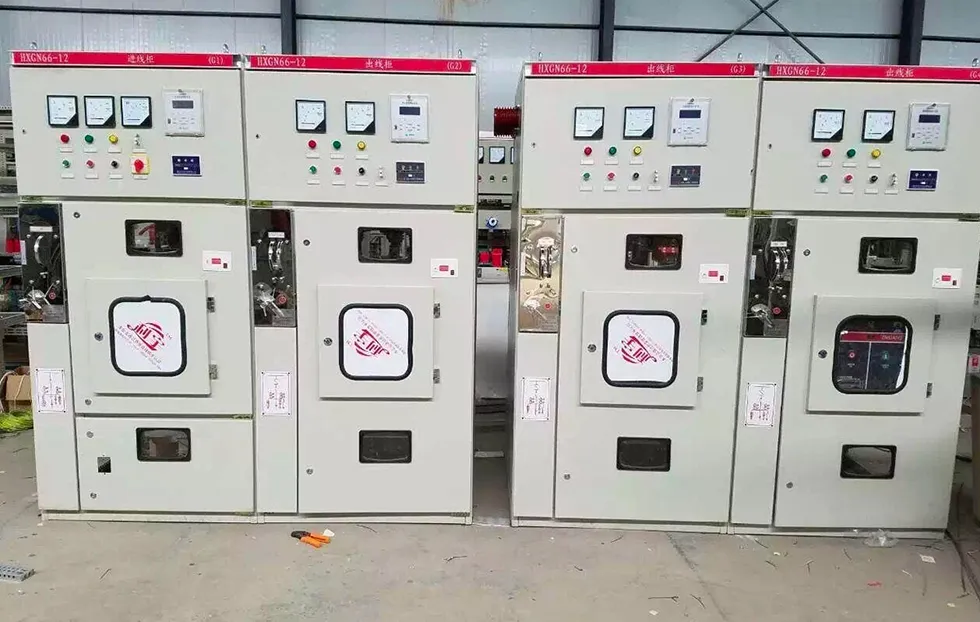

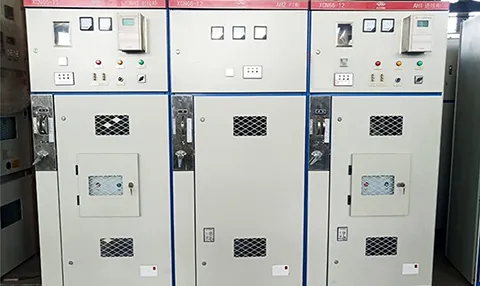

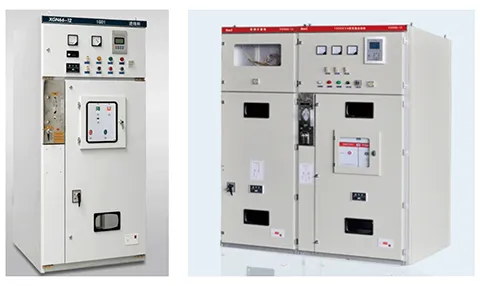

สินค้าแสดง
