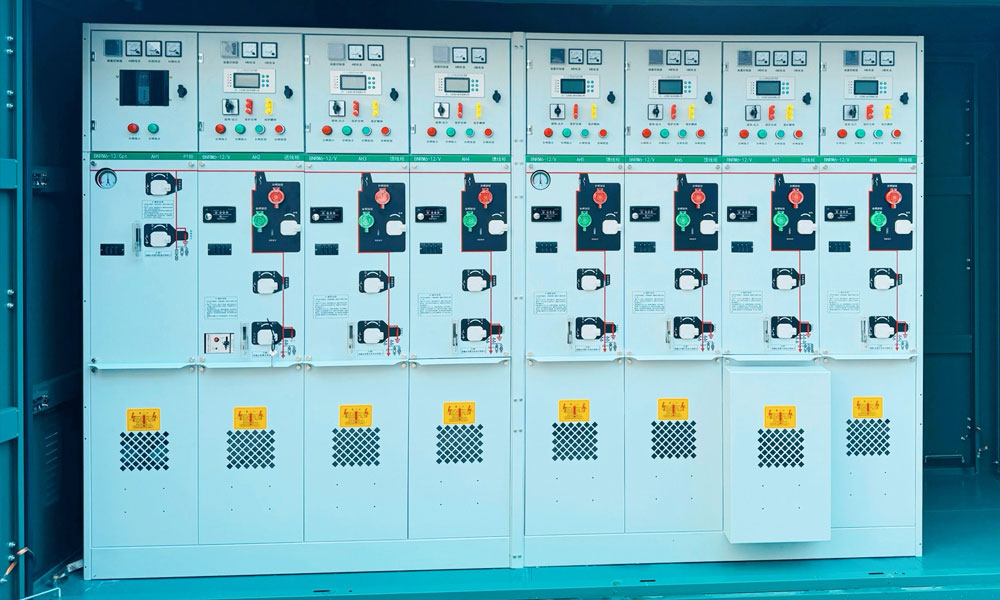

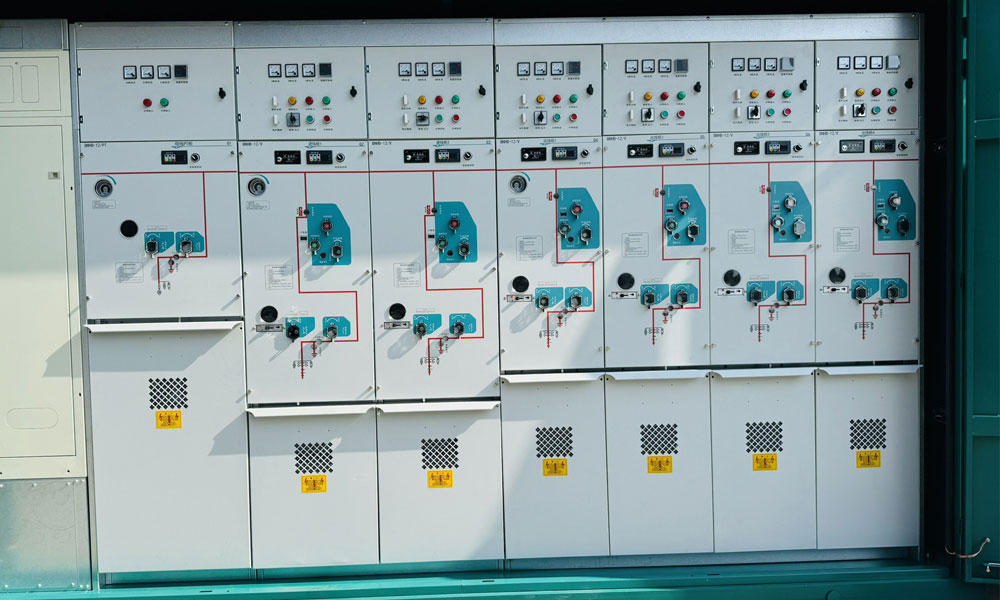

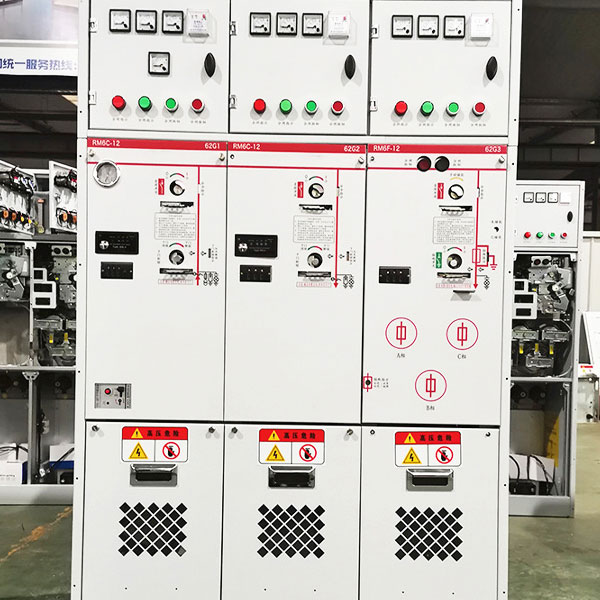

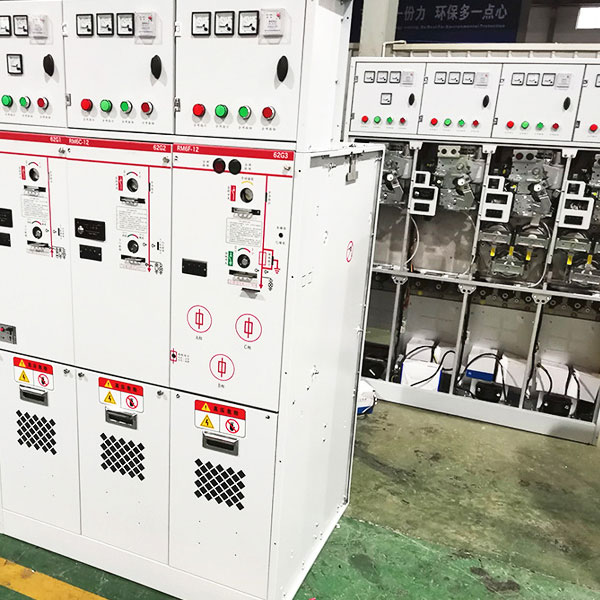

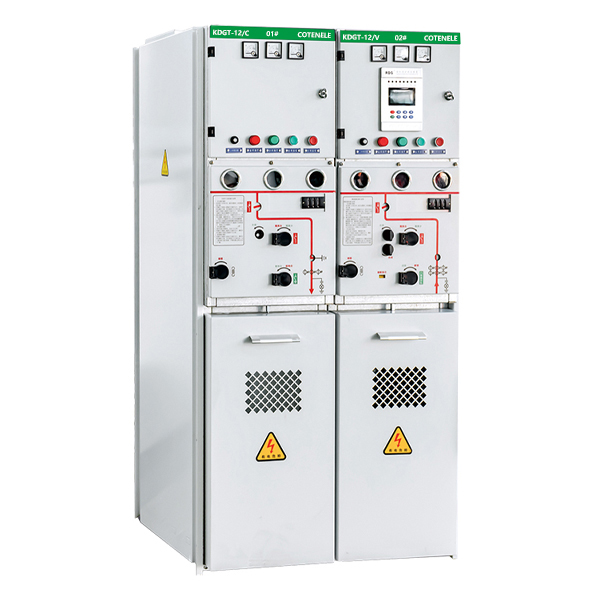

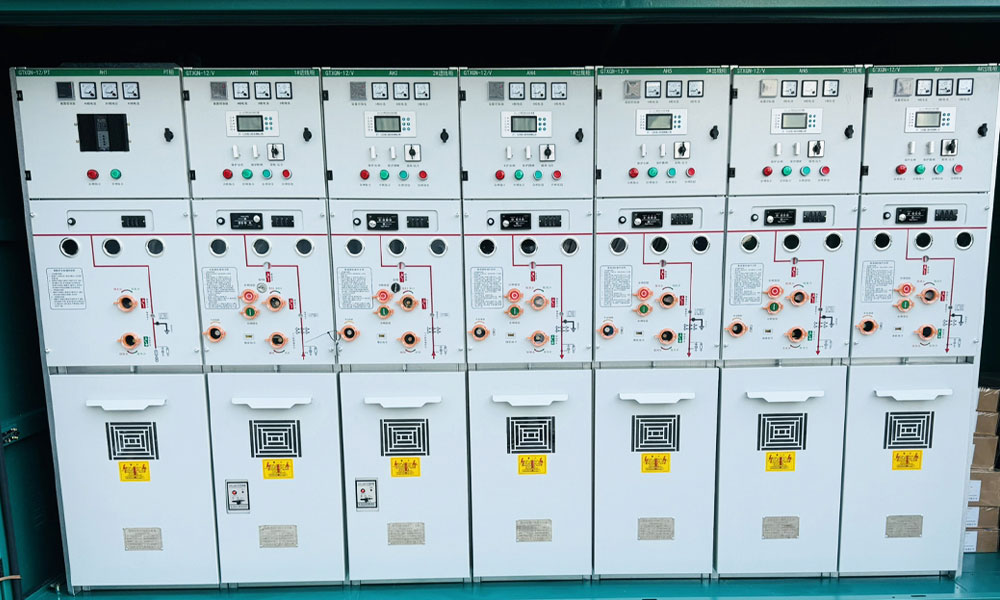

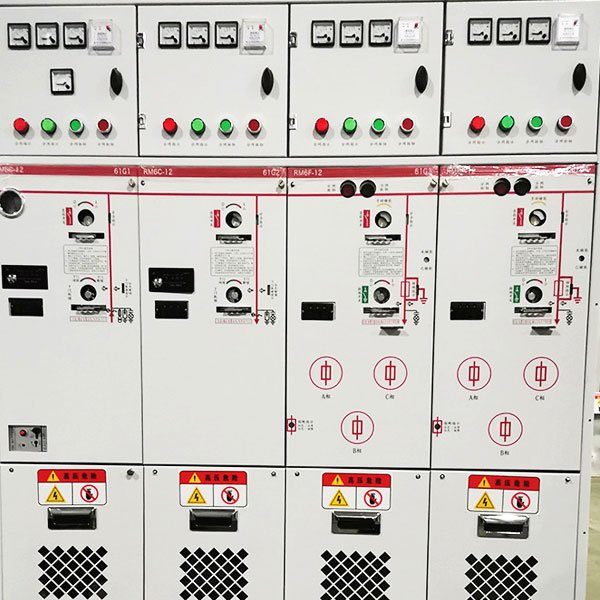

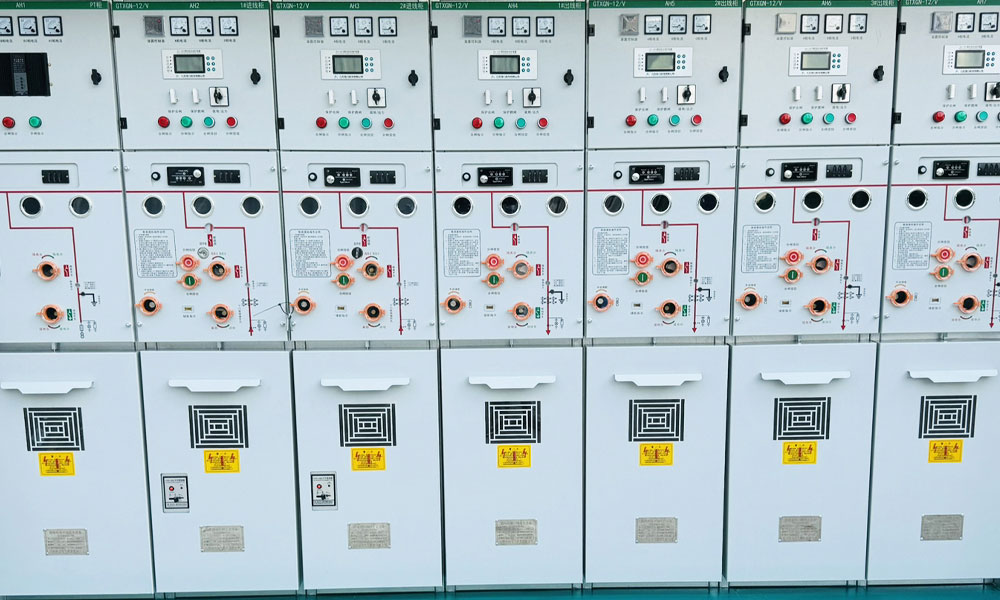

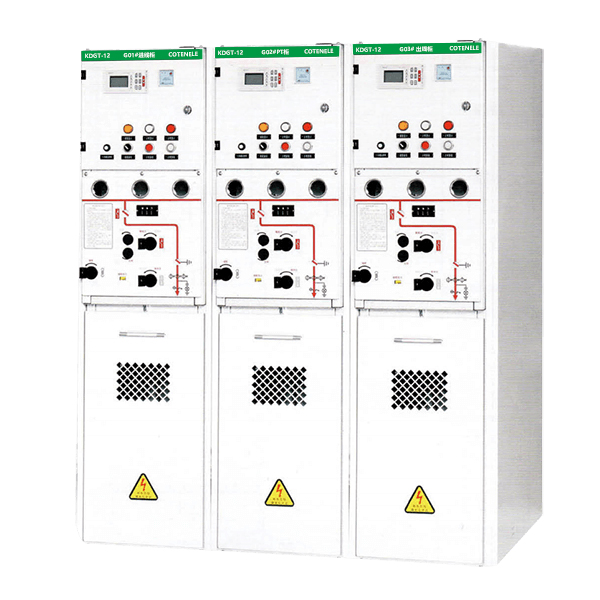

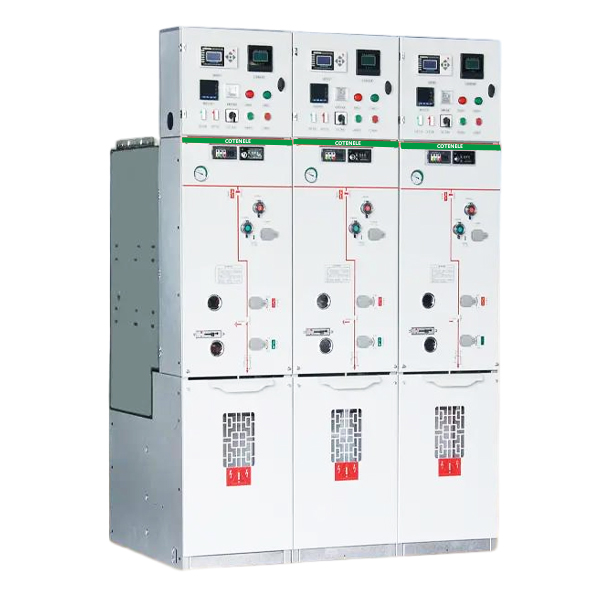

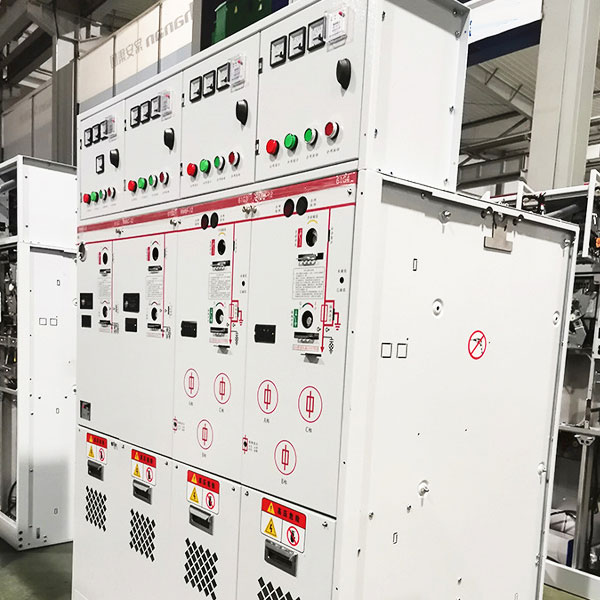

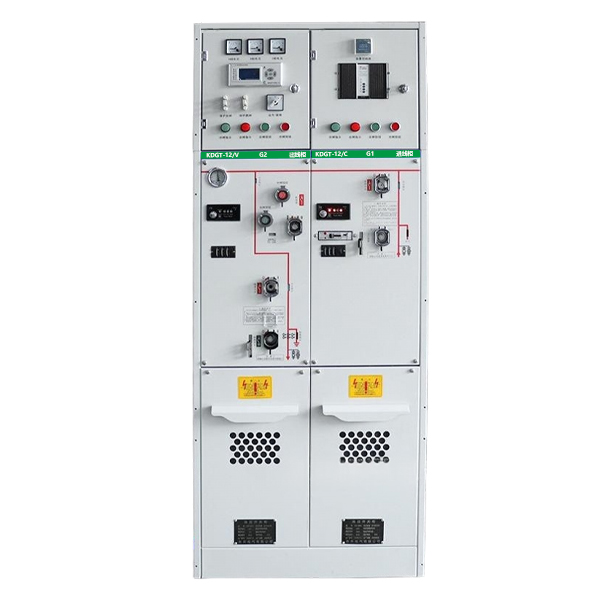

ยูนิตหลักวงแหวนฉนวนแข็งแรงดันปานกลาง

ยูนิตหลักของวงแหวนฉนวนแข็งแรงดันปานกลางเป็นหนึ่งในผลิตภัณฑ์หลักของ Cotenele ยูนิตหลักวงแหวนฉนวนแข็งแรงดันปานกลาง เป็นชิ้นส่วนสำคัญของอุปกรณ์กระจายที่ใช้สำหรับการแบ่งส่วน การเชื่อมต่อ และการกรีดโหลดของสายเคเบิลในเครือข่ายการกระจายแรงดันปานกลาง จากวิวัฒนาการของตัวกลางที่เป็นฉนวน RMU แรงดันไฟฟ้าปานกลางมีความก้าวหน้าจากการออกแบบฉนวนอากาศไปจนถึงการออกแบบฉนวนก๊าซ SF₆ RMU ฉนวนแข็งแรงดันปานกลางเป็นอุปกรณ์กระจายแรงดันปานกลางแบบหุ้มฉนวนเต็มตัวซึ่งพัฒนาจาก RMU แรงดันปานกลางที่เติมก๊าซ SF₆

แนวคิดหลักคือการห่อหุ้มสวิตช์และชิ้นส่วนที่มีแรงดันไฟฟ้าปานกลางทั้งหมดด้วยอีพอกซีเรซินหรือวัสดุแข็งที่คล้ายกัน โดยแทนที่ฉนวนก๊าซแบบดั้งเดิมด้วยตัวกลางแข็ง ดังนั้นจึงได้โซลูชันการกระจายแบบหุ้มฉนวนเต็มรูปแบบ ปิดสนิท และไม่ต้องบำรุงรักษา ด้วยแรงผลักดันจากกลยุทธ์ "คาร์บอนสูงสุด ความเป็นกลางของคาร์บอน" ของจีน และความต้องการที่เพิ่มขึ้นสำหรับเครือข่ายการกระจายสินค้าอัจฉริยะ ตลาดสำหรับ RMU ฉนวนแข็งแรงดันปานกลางยังคงขยายตัวต่อไป ขนาดของตลาดโลกคาดว่าจะสูงถึงประมาณ 2.4 พันล้านดอลลาร์สหรัฐภายในปี 2575 โดยมีอัตราการเติบโตต่อปี (CAGR) ประมาณ 6%

คำจำกัดความของยูนิตหลักของวงแหวนฉนวนแข็งแรงดันปานกลาง:

ยูนิตหลักของวงแหวนฉนวนแข็งแรงดันปานกลางถูกกำหนดให้เป็น RMU ที่ใช้วัสดุฉนวนแข็งเป็นสื่อฉนวนหลัก RMU ฉนวนแข็งแรงดันปานกลางเป็นหน่วยโมดูลาร์ที่หุ้มฉนวนเต็มรูปแบบและปิดสนิท โดยอุปกรณ์ขัดขวางสุญญากาศและการเชื่อมต่อที่เป็นสื่อกระแสไฟฟ้า ตัวตัดการเชื่อมต่อ สวิตช์สายดิน บัสบาร์หลัก บัสบาร์สาขา และส่วนประกอบวงจรไฟฟ้าหลักอื่นๆ (แยกกันหรือรวมกัน) ถูกห่อหุ้มด้วยวัสดุฉนวนแข็ง พื้นผิวภายนอกที่บุคลากรสามารถสัมผัสได้นั้นจะถูกเคลือบด้วยชั้นป้องกันที่เป็นสื่อกระแสไฟฟ้าหรือกึ่งสื่อไฟฟ้า และสามารถต่อสายดินได้โดยตรงและเชื่อถือได้

พารามิเตอร์ทางเทคนิคหลัก:

ข้อดีของผลิตภัณฑ์:

1. เป็นมิตรกับสิ่งแวดล้อม

RMU ที่มีฉนวนแข็งช่วยลดการใช้ก๊าซ SF₆ โดยสิ้นเชิง พวกเขาใช้วัสดุแข็ง (อีพอกซีเรซิน ยางซิลิโคน) เป็นสื่อฉนวน โดยไม่ปล่อยสารพิษหรือก๊าซเรือนกระจก ซึ่งทำให้มั่นใจได้ว่าไม่มีการปล่อยมลพิษและมลพิษเป็นศูนย์อย่างแท้จริง

2. ความปลอดภัยและความน่าเชื่อถือ

ฉนวนแข็งไม่รั่วซึม โดยพื้นฐานแล้วช่วยขจัดอันตรายด้านความปลอดภัยจากความล้มเหลวของฉนวนที่เกิดจากการรั่วไหลของก๊าซจากยูนิตที่เติม SF₆ ที่เสียหายหรือปิดผนึกไม่ดี ซึ่งช่วยเพิ่มความปลอดภัยได้อย่างมาก เฟสถูกแยกออกจากกัน ดังนั้นแม้แต่ข้อผิดพลาดภายในก็ไม่ทำให้เกิดไฟฟ้าลัดวงจรจากเฟสต่อเฟส การประสานการป้องกันห้าทางทางกลและทางไฟฟ้าที่ครอบคลุมช่วยป้องกันการทำงานผิดพลาดได้อย่างมีประสิทธิภาพ

3. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

RMU แบบหุ้มฉนวนแข็งไม่ได้รับผลกระทบจากสภาพอากาศภายนอก และทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรง เช่น

สภาพแวดล้อมที่เย็นจัด พื้นที่สูงและเปียก หมอกเกลือ พายุทราย และสภาพแวดล้อมที่รุนแรงอื่นๆ

4. ต้นทุนการดำเนินงานต่ำและไม่ต้องบำรุงรักษา

เนื่องจากไม่มีความเสี่ยงที่ก๊าซรั่ว จึงไม่จำเป็นต้องเติม SF₆ หรือตรวจสอบแรงดันแก๊สเป็นระยะ ไม่จำเป็นต้องตรวจสอบแรงดันแก๊สอีกต่อไป ช่วยลดการบำรุงรักษาได้อย่างมาก แม้จะบรรลุการทำงานที่ไม่ต้องบำรุงรักษาอย่างแท้จริงก็ตาม

5. โครงสร้างที่กะทัดรัด

ความเป็นฉนวนของฉนวนแข็งมีค่าประมาณ 3~5 เท่าของก๊าซ SF₆ ซึ่งช่วยลดระยะห่างของฉนวนที่ต้องการได้อย่างมาก ซึ่งช่วยลดปริมาตรของอุปกรณ์และรอยเท้า ซึ่งสามารถตอบสนองข้อกำหนดการย่อขนาดได้

6. ความเข้ากันได้ทางปัญญา

RMU แบบหุ้มฉนวนแข็งสามารถรวมเข้ากับเทอร์มินัลการกระจายอัจฉริยะได้อย่างง่ายดาย ด้วยการเพิ่มหน่วยการวัดและควบคุมอัจฉริยะ (ตามมาตรฐาน IEC 61850) และโมดูลการสื่อสาร 5G/ไฟเบอร์ออปติก ทำให้สามารถอัปโหลดพารามิเตอร์แบบเรียลไทม์ เช่น สถานะสวิตช์ กระแสโหลด และอุณหภูมิ/ความชื้นภายในได้

ส่วนประกอบหลักและโครงสร้างของยูนิตหลักของวงแหวนฉนวนแข็งแรงดันปานกลาง:

ส่วนประกอบหลัก

เค้าโครงโครงสร้าง

ยูนิตหลักวงแหวนหุ้มฉนวนแก๊สเทียบกับยูนิตหลักวงแหวนหุ้มฉนวนแข็ง:

ยูนิตฟังก์ชันหลักสำหรับยูนิตหลักของวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม
