สวิตช์เกียร์แรงดันไฟฟ้าปานกลางหุ้มโลหะในร่ม 11KV

รุ่นสินค้า

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

1. อุณหภูมิอากาศแวดล้อม: สูงสุด +40 °C, ต่ำสุด –15 °C

2. ความชื้นสัมพัทธ์: เฉลี่ยรายวัน ≤95 % โดยมีแรงดันไอน้ำเฉลี่ยรายวันที่สอดคล้องกันไม่เกิน 2.2 KPa; เฉลี่ยรายเดือน ≤90 % โดยมีแรงดันไอน้ำเฉลี่ยรายเดือนที่สอดคล้องกันไม่เกิน 1.8 KPa

3. ระดับความสูง: ไม่เกิน 1,000 ม. เหนือระดับน้ำทะเล

4. ความรุนแรงของแผ่นดินไหว: ไม่เกินขนาด 8

5. อากาศโดยรอบจะต้องปราศจากการปนเปื้อนอย่างมีนัยสำคัญจากก๊าซที่มีฤทธิ์กัดกร่อนหรือติดไฟได้ ไอน้ำ หรือสารที่คล้ายกัน

6. สถานที่ติดตั้งต้องปราศจากการสั่นสะเทือนอย่างรุนแรง

7. หากสภาวะการทำงานเกินขีดจำกัดปกติที่ระบุไว้ใน GB3906 ผู้ใช้และบริษัทของเราจะตกลงร่วมกันเกี่ยวกับข้อกำหนดที่จำเป็นผ่านการปรึกษาหารือ

สวิตช์เกียร์ที่ปิดด้วยโลหะ Drawout คืออะไร？

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางหุ้มโลหะในร่ม KYN28-12 11KV เป็นอุปกรณ์ไฟฟ้าที่ติดตั้งรถบรรทุกตัดวงจรในช่องตรงกลางของสวิตช์เกียร์ ตู้ทั้งหมดแบ่งออกเป็นสี่ช่องอิสระด้วยฉากกั้นโลหะ:

1. ช่องเบรกเกอร์ (กลาง):บรรจุรถบรรทุกเซอร์กิตเบรกเกอร์ระบบสุญญากาศ (เช่น VS1 หรือ VD4) รถบรรทุกมีสามตำแหน่ง: การบริการ การทดสอบ/การแยก และถอดออก สามารถดึงเข้า/ออกได้ง่าย ช่วยให้บำรุงรักษาได้สะดวก การเปลี่ยนเบรกเกอร์ไม่จำเป็นต้องตัดไฟทั้งแผง

2. ช่องบัสบาร์:ตั้งอยู่ที่ส่วนหลังด้านบน ประกอบด้วยบัสบาร์หลักและบัสบาร์สาขาที่เชื่อมต่อแผงสวิตช์เกียร์หลายแผง

3. ช่องใส่สายเคเบิล:ตั้งอยู่ที่ส่วนล่างของด้านหลัง ใช้สำหรับเชื่อมต่อสายเคเบิลขาออก อุปกรณ์ป้องกันไฟกระชาก และสวิตช์สายดิน

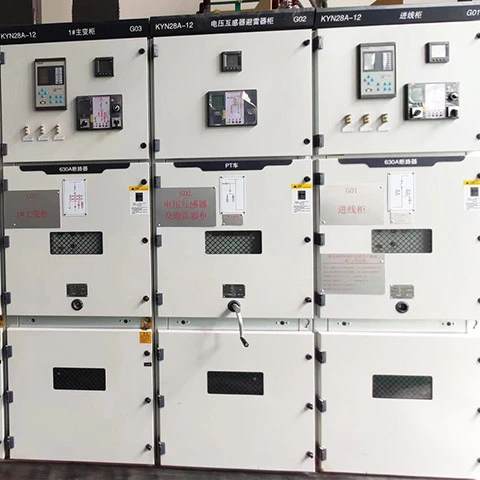

4. ช่องแรงดันต่ำ (เครื่องมือ):ตั้งอยู่ที่ส่วนหน้าส่วนบน รีเลย์ป้องกันบ้าน (แบบไมโครคอมพิวเตอร์) เครื่องมือ ไฟแสดงสถานะ และส่วนประกอบรองอื่นๆ

หน้าต่างสังเกตการณ์:แต่ละช่องจะถูกแยกออกจากกันอย่างสมบูรณ์ด้วยฉากกั้นโลหะที่ต่อสายดิน ช่วยป้องกันข้อผิดพลาดส่วนโค้งภายในในช่องเดียวได้อย่างมีประสิทธิภาพไม่ให้ส่งผลกระทบต่อช่องที่อยู่ติดกัน แผงด้านหน้ามีหน้าต่างสังเกตเพื่อดูตำแหน่งรถบรรทุกและสถานะหน้าสัมผัสแยก

การกำหนดค่าส่วนประกอบหลัก

อะไรคือข้อดีของสวิตช์เกียร์ที่ปิดด้วยโลหะแบบถอดได้ของ KYN28-12?

1. ความน่าเชื่อถือสูง:โครงสร้างหุ้มด้วยโลหะพร้อมส่วนโค้งภายในที่แข็งแกร่ง ทนทานต่อขีดความสามารถ จึงมั่นใจในความปลอดภัย

2. บำรุงรักษาง่าย:การออกแบบที่ถอดประกอบได้ – การเปลี่ยนเบรกเกอร์ใช้เวลาเพียงไม่กี่นาที ช่วยลดเวลาไฟฟ้าดับได้อย่างมาก

3. ลูกโซ่ป้องกันห้า:อินเตอร์ล็อคทางกล/ไฟฟ้าป้องกันการทำงานผิดพลาดห้าประเภท (เช่น ไม่มีสวิตช์ตัดโหลด ไม่มีการเข้าไปในส่วนที่มีไฟฟ้าโดยไม่ได้ตั้งใจ)

4. มาตรฐานสูง:การผลิตโดยผู้ผลิตในประเทศจำนวนมาก การเปลี่ยนชิ้นส่วนอะไหล่ที่ดี ต้นทุนการจัดซื้อและการบำรุงรักษาต่ำ

5. การกำหนดค่าที่ยืดหยุ่น:สามารถประกอบเป็นขาเข้า, ขาออก, การสูบจ่าย, PT, แผงบัสไทด์ ฯลฯ โดยปรับให้เข้ากับรูปแบบการเชื่อมต่อหลักต่างๆ

KYN28-12 Drawout สวิตช์ปิดด้วยโลหะ VS สวิตช์เกียร์อื่น ๆ

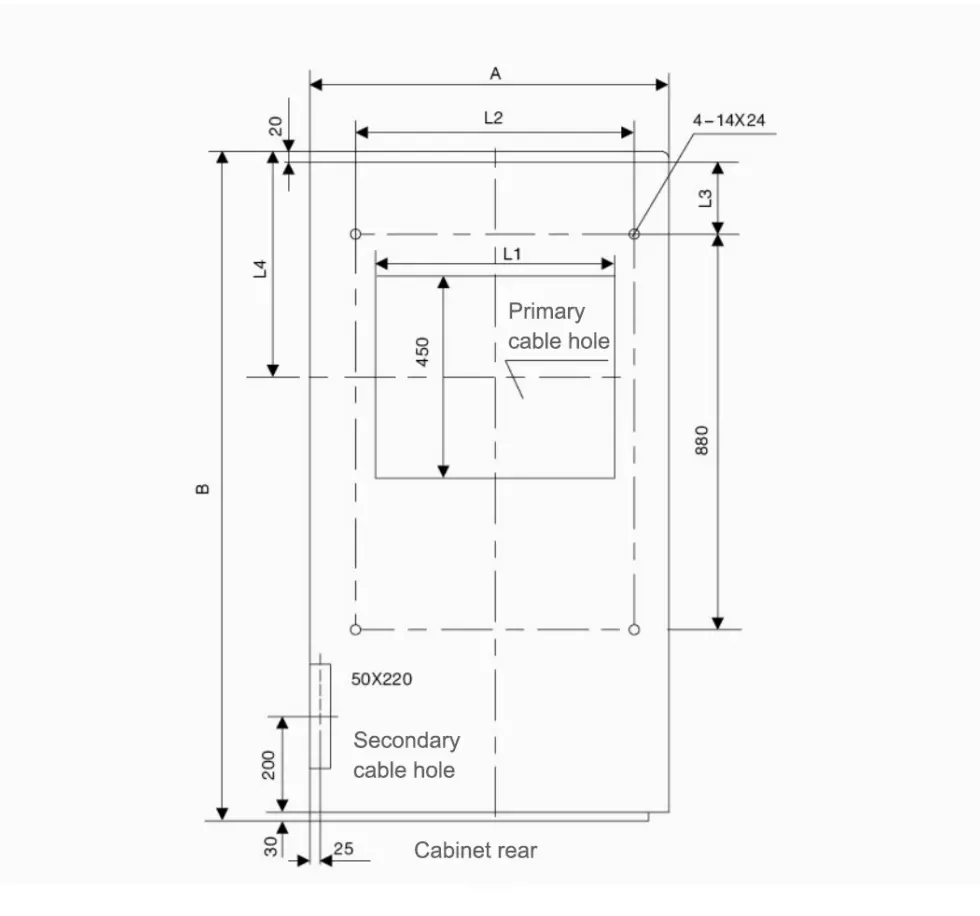

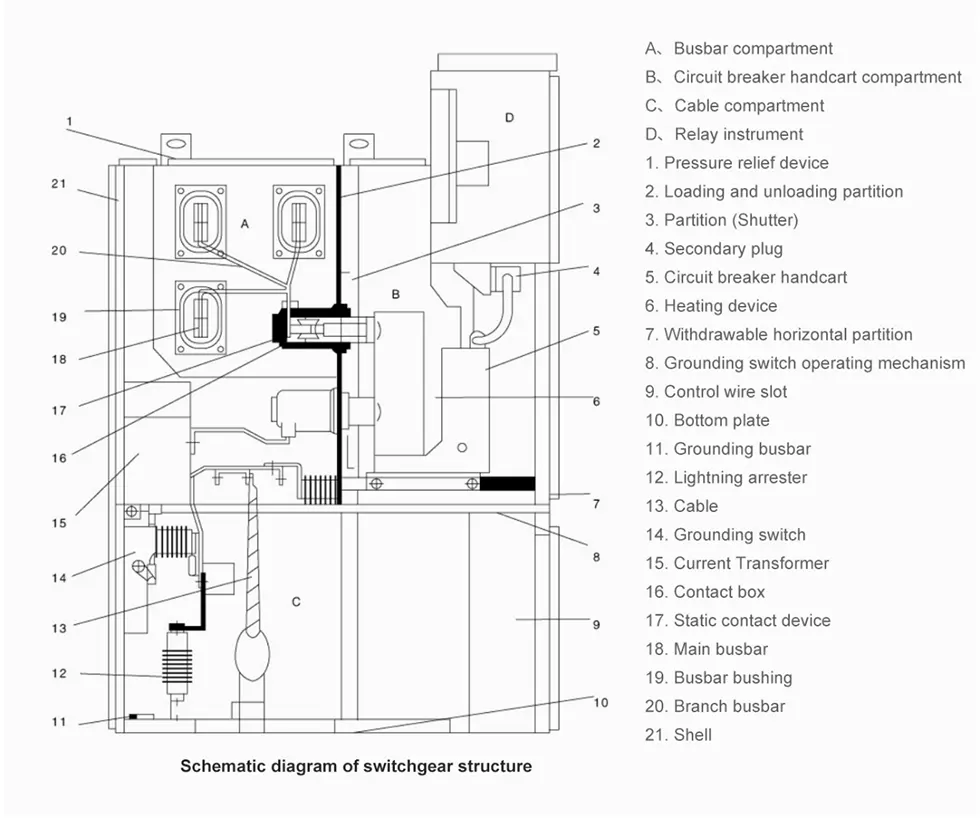

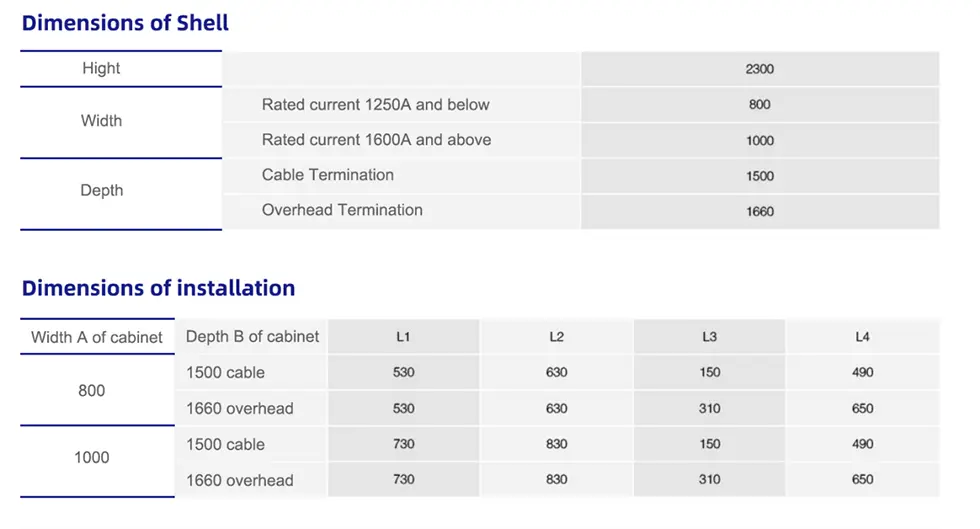

แผนผังโครงสร้างสวิตช์เกียร์และการติดตั้ง

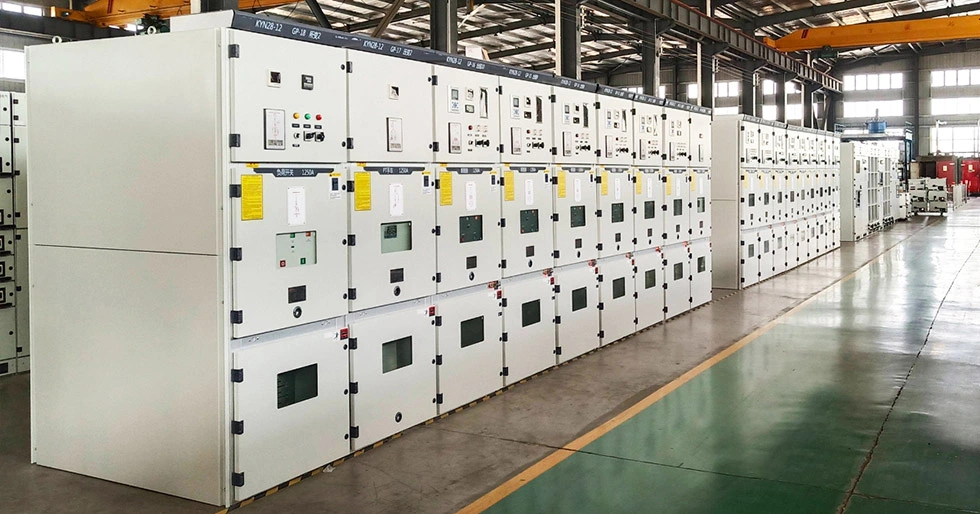

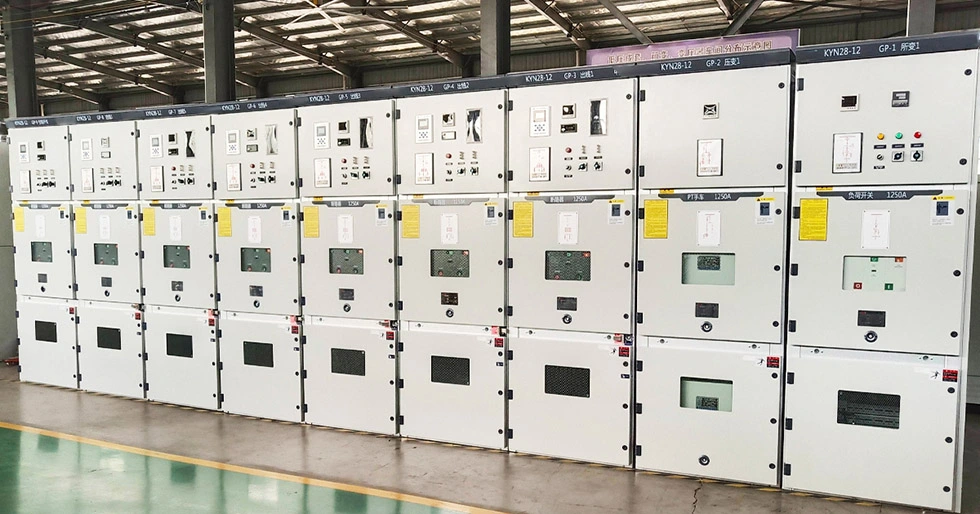

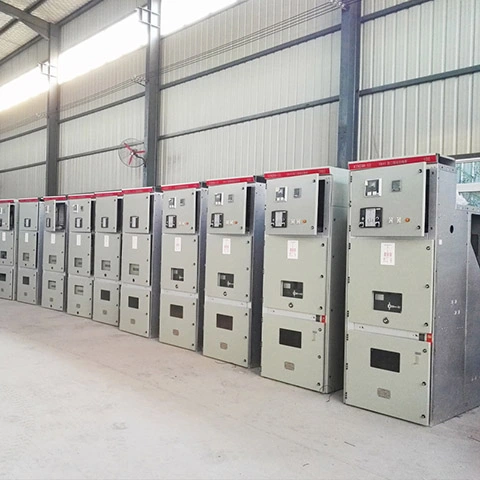

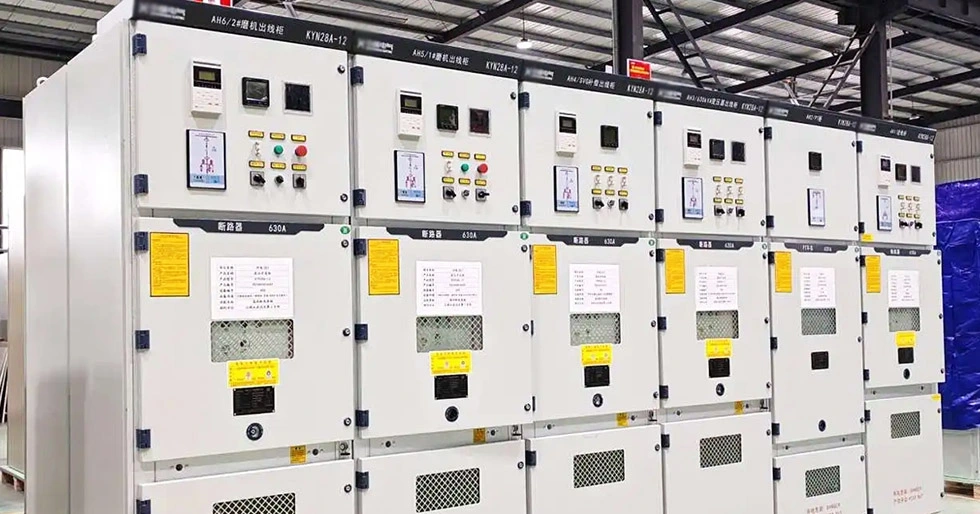

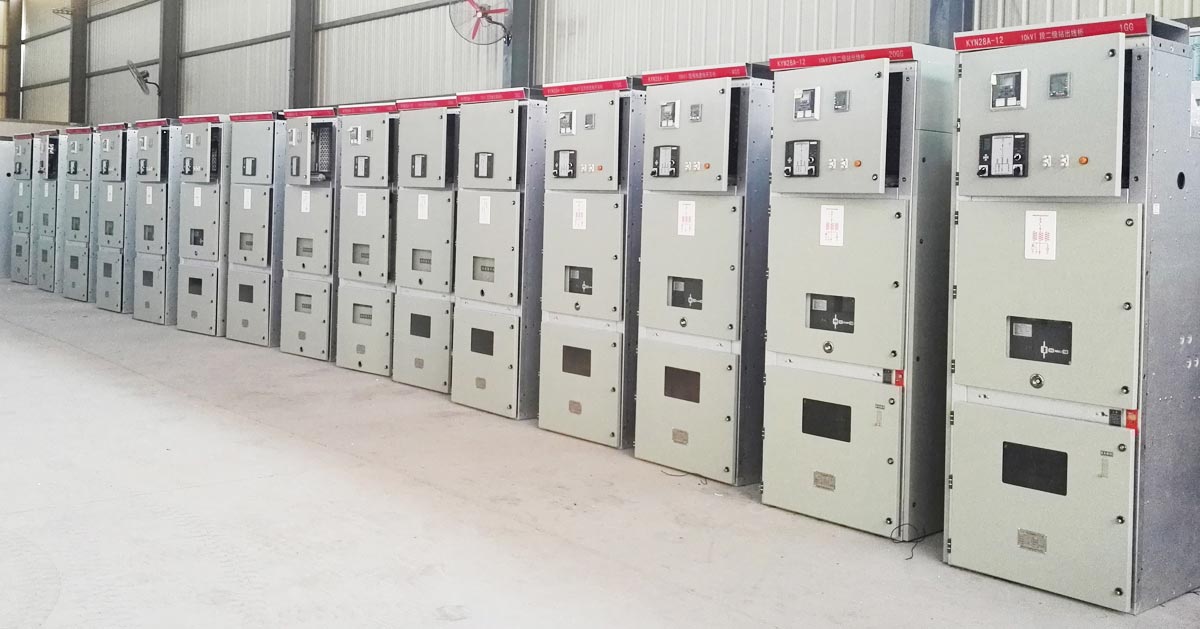

สินค้าแสดง
