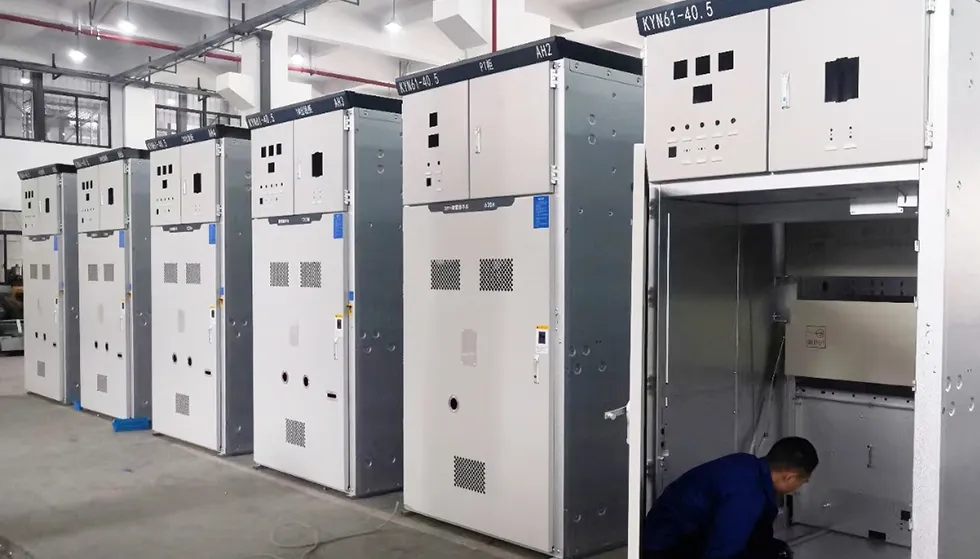

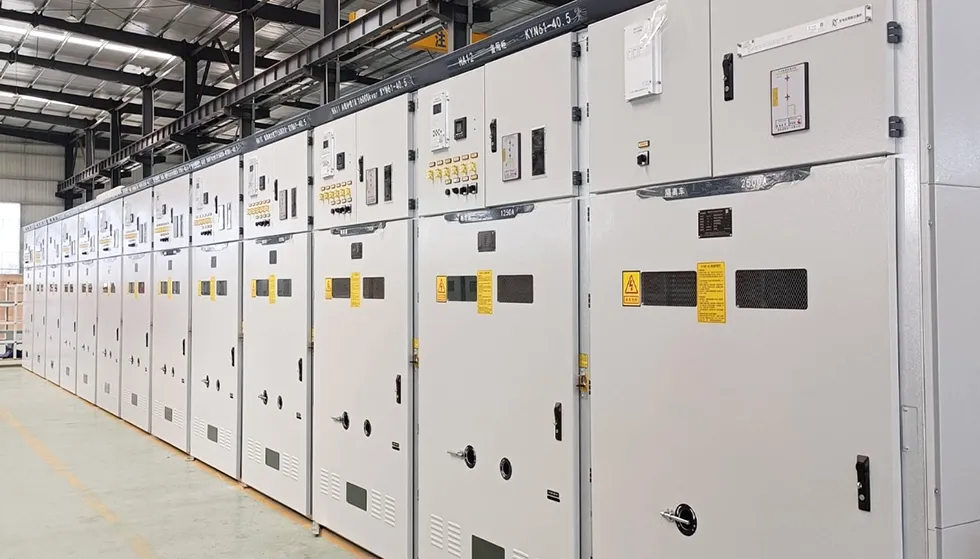

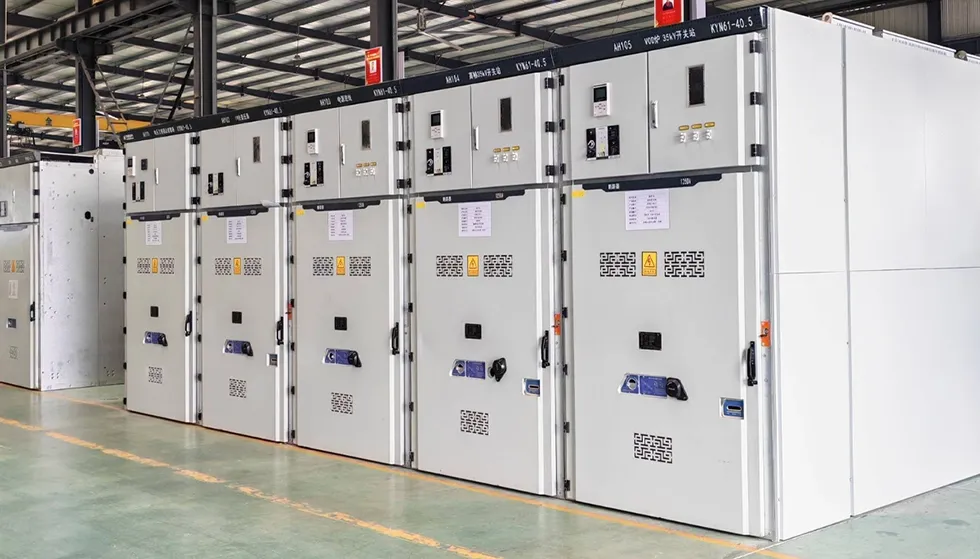

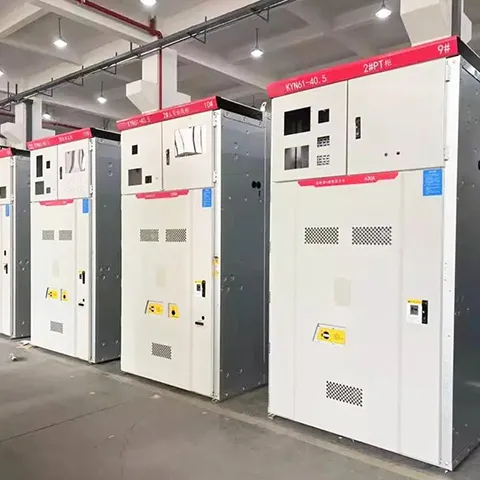

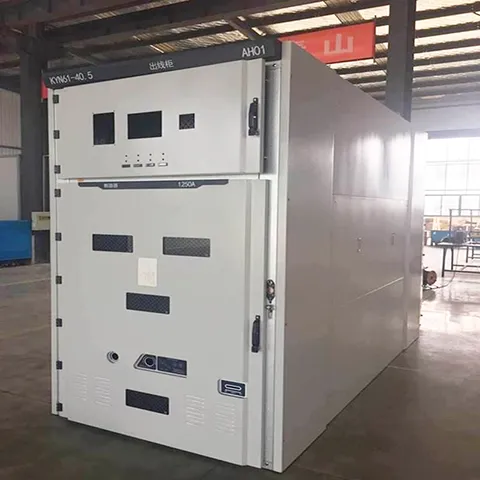

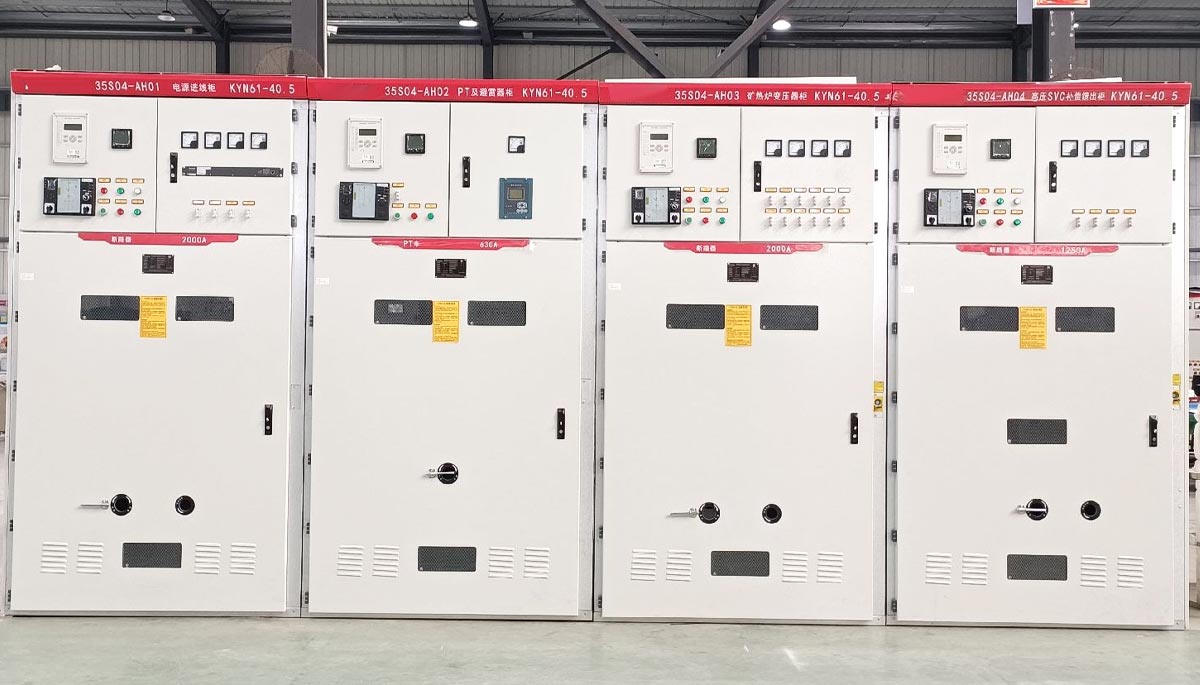

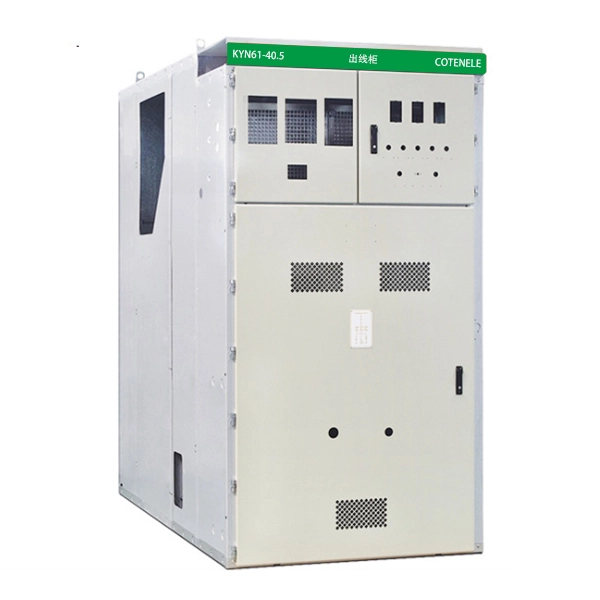

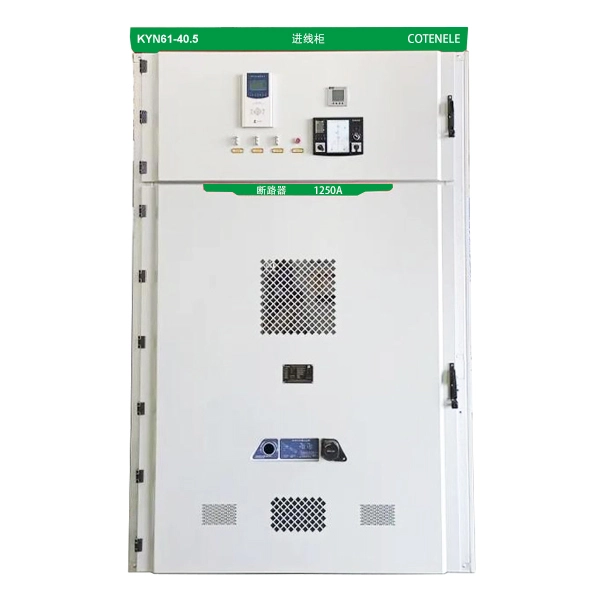

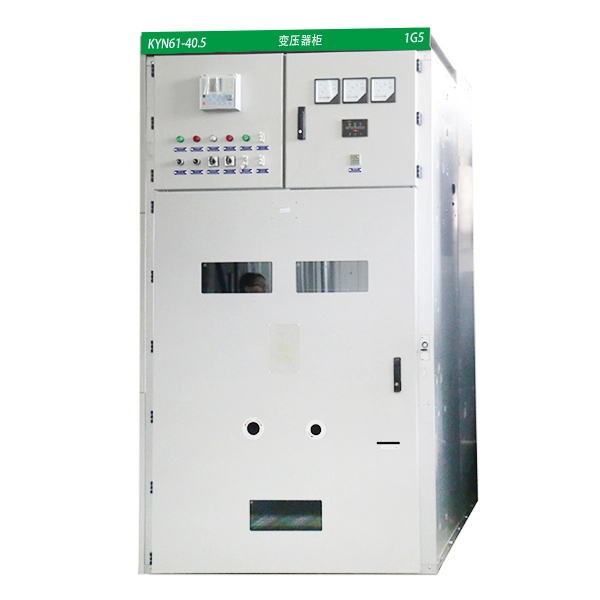

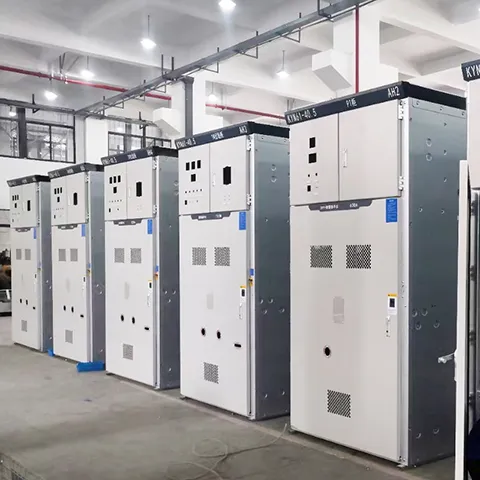

แผงสวิตช์เกียร์หุ้มโลหะแรงดันปานกลาง 33KV

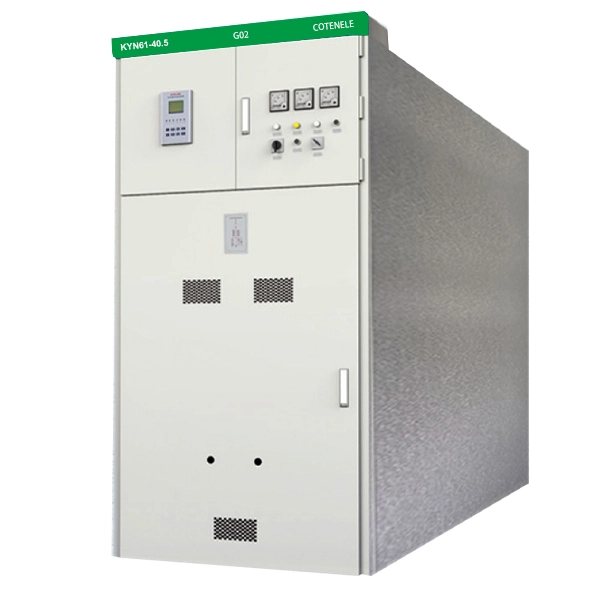

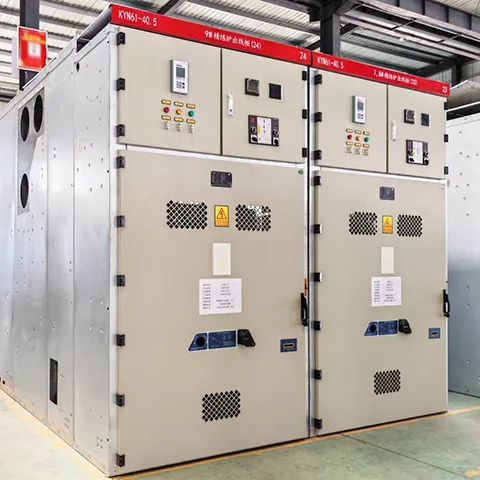

แผงสวิตช์เกียร์หุ้มโลหะแรงดันปานกลางซีรีส์ KYN61-40.5 33KV เป็นโซลูชันสวิตช์เกียร์ในร่มที่ใช้กันอย่างแพร่หลายสำหรับระบบส่งและจ่ายไฟ 35 kV ชื่อเต็มของมันคือ "สวิตช์เกียร์หุ้มโลหะ AC แบบถอดได้หุ้มเกราะ" Cotenele เป็นผู้ผลิตอุปกรณ์ประเภทนี้ที่เชื่อถือได้และมีประสบการณ์

สวิตช์เกียร์ KYN61-40.5 ใช้สำหรับการควบคุม การป้องกัน และการตรวจสอบวงจรไฟฟ้าในระบบส่งและจ่ายพลังงานเป็นหลัก นำเสนอเทคโนโลยีที่สมบูรณ์ ความปลอดภัยในการปฏิบัติงานระดับสูง และประสิทธิภาพที่ได้รับการพิสูจน์แล้ว โดยถูกนำไปใช้อย่างกว้างขวางในโรงไฟฟ้า สถานีไฟฟ้าย่อย และเครือข่ายการกระจายพลังงานในอุตสาหกรรมและเหมืองแร่

สวิตช์เกียร์นี้เป็นไปตามมาตรฐานต่อไปนี้:

GB 3906 — สวิตช์เกียร์แบบปิดโลหะ AC 3–35 kV

GB/T 11022 - ข้อกำหนดทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์และอุปกรณ์ควบคุมไฟฟ้าแรงสูง

IEC 62271-200 - สวิตช์เกียร์และอุปกรณ์ควบคุมที่ปิดด้วยโลหะ AC สำหรับแรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงกว่า 1 kV และสูงถึง 52 kV

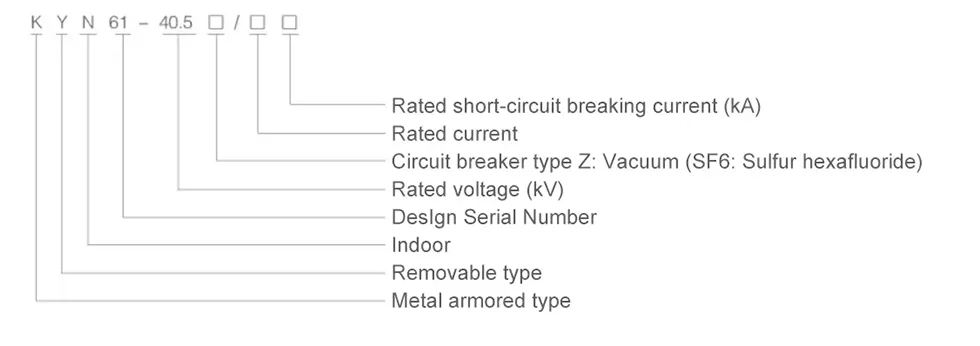

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ทางเทคนิคหลักสำหรับ KYN61-40.5

พารามิเตอร์ทางเทคนิคหลักสำหรับ KYN61-40.5

สภาพการทำงาน

1. อุณหภูมิอากาศแวดล้อม:อุณหภูมิสูงสุดจะต้องอยู่ที่ +40°C และอุณหภูมิต่ำสุดจะต้องอยู่ที่ -10°C

2. ระดับความสูง:สถานที่ติดตั้งต้องสูงจากระดับน้ำทะเลไม่เกิน 1oo0 เมตร

3. ความชื้นสัมพัทธ์โดยรอบ:มูลค่าเฉลี่ยรายวันจะต้องไม่เกิน 95% และมูลค่าเฉลี่ยรายเดือนจะต้องไม่เกิน 9o%

4. สภาวะอากาศแวดล้อม:อุปกรณ์ไม่ได้มีไว้สำหรับสถานที่ที่มีสารกัดกร่อน มลพิษหนัก ก๊าซไวไฟ หรือการสั่นสะเทือนที่รุนแรง

5. สภาพแผ่นดินไหว:หากเกิดแผ่นดินไหว ความรุนแรงของแผ่นดินไหวต้องไม่เกินขนาด 8

สวิตช์เกียร์ KYN61-40.5 มีประโยชน์อย่างไร?

แผงสวิตช์เกียร์ Metalclad แรงดันปานกลาง KYN61-40.5 ซีรี่ส์ 33KV ใช้กันอย่างแพร่หลายใน:

1. โรงไฟฟ้าและสถานีไฟฟ้าย่อยแบบกริด (พบมากที่สุด)

2. กิจการอุตสาหกรรมและเหมืองแร่ (โลหะวิทยา ปิโตรเคมี เหมืองถ่านหิน ปูนซีเมนต์ การผลิตยานยนต์ ฯลฯ)

3. โครงการพลังงานหมุนเวียน (โรงไฟฟ้าพลังงานแสงอาทิตย์ ฟาร์มกังหันลม - ในสถานีไฟฟ้าย่อยหรือสถานีจำหน่าย)

4. โครงสร้างพื้นฐาน (สนามบิน โรงพยาบาล อาคารสูง อาคารพาณิชย์ขนาดใหญ่)

5. การใช้งานพิเศษ (ไซต์ปฏิบัติการบ่อย)

ข้อดีของผลิตภัณฑ์สำหรับสวิตช์เกียร์ KYN61-40.5 คืออะไร

ความปลอดภัยสูง:หุ้มเกราะโลหะทั้งหมดและแบ่งส่วน พร้อมระบบเชื่อมต่อแบบ "ห้าหลักฐาน" ที่ครอบคลุมเพื่อป้องกันการทำงานผิดพลาด และรับประกันความปลอดภัยของบุคลากรและอุปกรณ์ แต่ละช่องการทำงานมีช่องระบายแรงดันอิสระเพื่อควบคุมข้อผิดพลาดของส่วนโค้งออกจากผู้ปฏิบัติงาน

ความน่าเชื่อถือสูง:อายุการใช้งานยาวนาน ส่วนประกอบสำคัญ เช่น เซอร์กิตเบรกเกอร์และสวิตช์สายดินสามารถดำเนินการทางกลได้นับหมื่นครั้ง

การกำหนดค่าที่ยืดหยุ่น:ใช้งานได้กับเซอร์กิตเบรกเกอร์กระแสหลักหลายยี่ห้อ (เช่น ZN85 ในประเทศ, ABB VD4 ฯลฯ) เพื่อตอบสนองความต้องการของผู้ใช้ที่แตกต่างกัน รองรับรูปแบบการเดินสายไฟหลักหลายรูปแบบ (การเข้า/ออกสายเคเบิล การเข้า/ออกสายเหนือศีรษะ ฯลฯ)

จะซื้อแผงสวิตช์เกียร์ Metalclad แรงดันไฟฟ้าปานกลาง 33KV ได้อย่างไร

โปรดระบุข้อมูลด้านล่างก่อนสั่งซื้อ:

1. ไดอะแกรมบรรทัดเดียวของโครงร่างวงจรหลัก การใช้งานที่ต้องการ การกำหนดค่าวงจรหลักเฉพาะ แผนผังชั้นของห้องสวิตช์ และการจัดวางและแผนผังของอุปกรณ์ จะเป็นการดีที่สุดหากคุณสามารถจัดเตรียมเอกสารข้อกำหนดของโครงการโดยละเอียดได้

2. ข้อกำหนดสำหรับฟังก์ชันการควบคุม การวัด และการป้องกันของสวิตช์เกียร์ ตลอดจนข้อกำหนดสำหรับอุปกรณ์ปิดและอุปกรณ์อัตโนมัติอื่นๆ

3. การกำหนดประเภท ข้อกำหนดทางเทคนิค และปริมาณของส่วนประกอบไฟฟ้าแต่ละชิ้นที่ใช้ในสวิตช์เกียร์

4. หากจำเป็นต้องใช้สะพานบัสบาร์ระหว่างชุดสวิตช์เกียร์หรือสำหรับตู้สายขาเข้า จะต้องจัดเตรียมข้อมูลโดยละเอียดต่อไปนี้: พิกัดความสามารถในการรับกระแสไฟของสะพานบัสบาร์ ช่วง และความสูงเหนือพื้น

5. หากจะใช้สวิตช์เกียร์ภายใต้สภาพแวดล้อมพิเศษ เงื่อนไขดังกล่าวจะต้องระบุรายละเอียดเมื่อทำการสั่งซื้อ

6. ข้อกำหนดพิเศษอื่น ๆ จะต้องมีการหารือและตกลงกับบริษัทของเรา

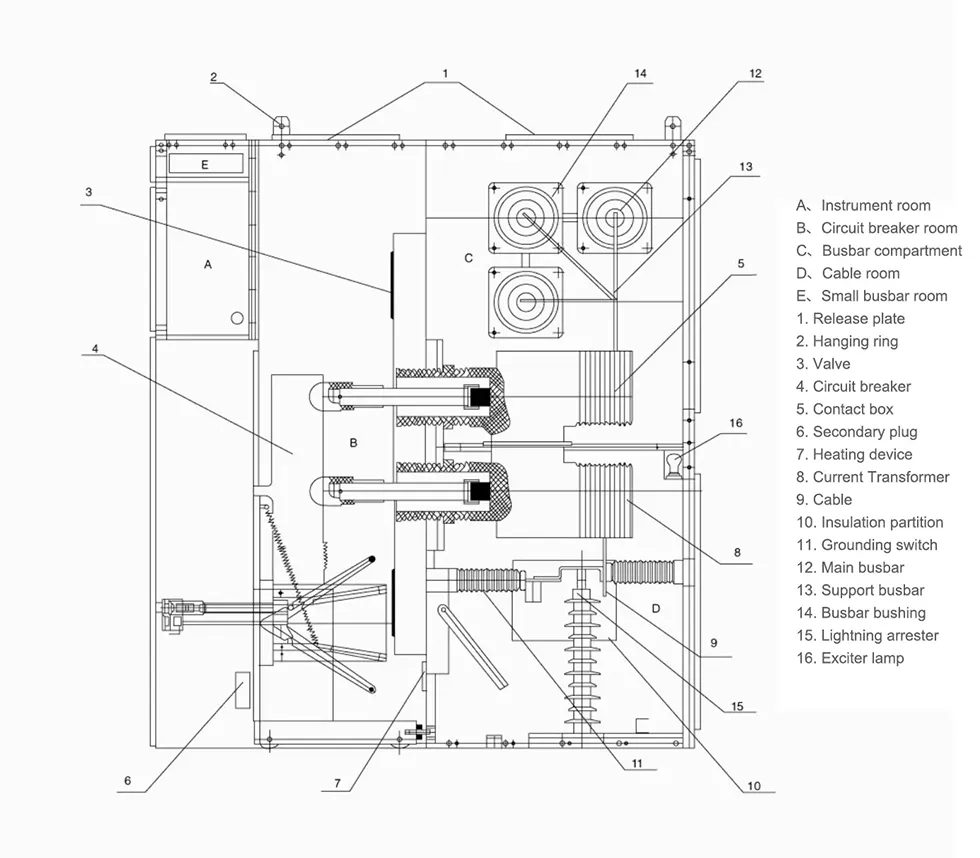

ลักษณะและขนาด
