วิศวกรควรพิจารณาปัจจัยใดบ้างเมื่อเลือกสวิตช์เกียร์แรงดันปานกลาง

บทนำ: การตัดสินใจที่สะท้อนมานานหลายทศวรรษ

การเลือกสวิตช์เกียร์แรงดันไฟฟ้าปานกลางไม่ใช่การทำธุรกรรม เป็นการตัดสินใจในการออกแบบที่จะกำหนดความปลอดภัยทางไฟฟ้า ความยืดหยุ่นในการดำเนินงาน และงบประมาณในการบำรุงรักษาของโรงงานเป็นเวลายี่สิบถึงสามสิบปี สวิตช์เกียร์นั้นมีโครงสร้างต่างจากส่วนประกอบที่สามารถสับเปลี่ยนได้ระหว่างการปิดระบบตามปกติ เมื่อติดตั้งบัสบาร์แล้ว แผงต่างๆ จะยึดเข้าด้วยกัน และสายเคเบิลจะสิ้นสุดลง การเปลี่ยนการกำหนดค่าอุปกรณ์กลายเป็นโครงการทุนหลัก

แต่ภายใต้แรงกดดันด้านกำหนดเวลาของโครงการ การเลือกสวิตช์เกียร์มักจะลดลงเหลือเพียงการตรวจสอบพารามิเตอร์สองสามตัวในเอกสารข้อมูลและเปรียบเทียบราคา แนวทางนี้พลาดปัจจัยที่กำหนดอย่างแท้จริงว่าอุปกรณ์จะทำงานได้อย่างน่าเชื่อถือตลอดอายุการใช้งานหรือไม่ ยังคงสอดคล้องกับกฎระเบียบที่เปลี่ยนแปลงตลอดเวลา และปรับให้เข้ากับการเปลี่ยนแปลงโปรไฟล์โหลดทางไฟฟ้าของโรงงาน

บทความนี้ระบุปัจจัยที่วิศวกรที่มีประสบการณ์พิจารณาเมื่อเลือกสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง ไม่ใช่แค่พารามิเตอร์ที่ปรากฏบนป้ายชื่อเท่านั้น แต่ยังรวมถึงข้อควรพิจารณาด้านการปฏิบัติงาน กฎระเบียบ และวงจรชีวิตที่แยกข้อกำหนดที่ทำงานจากข้อกำหนดที่สร้างปัญหาในภายหลัง

ปัจจัยที่หนึ่ง: ทำความเข้าใจการใช้งานก่อนดูอุปกรณ์

ข้อผิดพลาดที่พบบ่อยที่สุดเพียงข้อเดียวในการเลือกสวิตช์เกียร์คือเริ่มจากแค็ตตาล็อกอุปกรณ์ก่อนที่จะเข้าใจการใช้งานอย่างถ่องแท้ ลำดับที่ถูกต้องเริ่มต้นด้วยคำจำกัดความที่ชัดเจนว่าสวิตช์เกียร์จะต้องทำอะไร ไม่ใช่แค่สิ่งที่สวิตช์เกียร์ต้องทนทานเท่านั้น

ตัวป้อนขาเข้าที่ให้บริการหม้อแปลงไฟฟ้ามีข้อกำหนดพื้นฐานที่แตกต่างกันจากตัวป้อนขาออกที่จ่ายมอเตอร์ขนาดใหญ่ เบรกเกอร์ขาเข้ามองเห็นการทำงานค่อนข้างน้อย แต่ต้องประสานงานกับการป้องกันสาธารณูปโภคต้นน้ำ ตัวป้อนมอเตอร์มองเห็นการสตาร์ทและการหยุดบ่อยครั้ง อาจต้องมีการป้องกันไฟกระชาก และจำเป็นต้องมีรูปแบบการป้องกันที่แยกความแตกต่างระหว่างกระแสพุ่งเข้าขณะสตาร์ทและความผิดปกติของแท้ การระบุเบรกเกอร์ตัวเดียวกันสำหรับทั้งสองการใช้งานโดยไม่คำนึงถึงความแตกต่างเหล่านี้ ทำให้เกิดการสะดุดสะดุด การบำรุงรักษามากเกินไป หรือการป้องกันที่ไม่เพียงพอ

สภาพแวดล้อมการทำงานยังกำหนดข้อกำหนดอีกด้วย การติดตั้งภายในอาคารในห้องไฟฟ้าที่สะอาดและมีการควบคุมสภาพอากาศทำให้สามารถออกแบบอุปกรณ์ที่จะล้มเหลวได้อย่างรวดเร็วในสภาพแวดล้อมกลางแจ้งหรือในอุตสาหกรรมที่รุนแรง แผงสวิตช์เกียร์ที่ได้รับการจัดอันดับสำหรับห้องไฟฟ้าของศูนย์ข้อมูล ซึ่งมีอุณหภูมิคงที่และความชื้นต่ำ ไม่ได้เป็นข้อกำหนดเดียวกันกับแผงที่กำหนดไว้สำหรับแพลตฟอร์มนอกชายฝั่งหรือการติดตั้งพลังงานแสงอาทิตย์ในทะเลทราย การควบแน่น สเปรย์เกลือ ฝุ่นในอากาศ และการแกว่งของอุณหภูมิที่รุนแรง ล้วนกำหนดข้อกำหนดการออกแบบที่ข้อกำหนดต้องระบุ

ชั่วโมงทางวิศวกรรมที่ใช้ไปกับการกำหนดแอปพลิเคชันก่อนที่การค้นหาอุปกรณ์จะเริ่มขึ้นจะไม่สูญเปล่า เป็นการประกันที่ถูกที่สุดสำหรับข้อผิดพลาดด้านข้อมูลจำเพาะที่เกิดขึ้นจากการดำเนินงานหลายทศวรรษ

ปัจจัยที่สอง: เทคโนโลยีการสลับแกนหลัก

การเลือกใช้เทคโนโลยีเซอร์กิตเบรกเกอร์จะกำหนดลักษณะพื้นฐานของสวิตช์เกียร์ ได้แก่ ลักษณะการบำรุงรักษา คุณลักษณะด้านความปลอดภัย และผลกระทบต่อสิ่งแวดล้อม

เบรกเกอร์วงจรสุญญากาศได้กลายเป็นมาตรฐานสำหรับการใช้งานแรงดันไฟฟ้าปานกลางตั้งแต่ 3.3 kV ถึง 40.5 kV เหตุผลได้รับการบันทึกไว้เป็นอย่างดี: เครื่องขัดขวางสุญญากาศจะดับส่วนโค้งภายในขวดเซรามิกที่ปิดสนิท ซึ่งไม่จำเป็นต้องบำรุงรักษาตลอดอายุการใช้งาน ไม่มีน้ำมันให้ทดสอบ กรอง หรือเปลี่ยน ไม่มีก๊าซรั่วหรือตรวจสอบ ผู้ขัดขวางไม่สนใจแหล่งที่มาของกระแสไฟฟ้าลัดที่ต้องขัดขวาง ทำให้เหมาะสมกับโครงข่ายที่มีการแทรกซึมของพลังงานหมุนเวียนสูง ซึ่งลักษณะของข้อบกพร่องอาจแตกต่างจากการสร้างซิงโครนัสแบบดั้งเดิม

เซอร์กิตเบรกเกอร์ SF₆ ซึ่งครั้งหนึ่งเคยพบเห็นได้ทั่วไปในการใช้งานแรงดันไฟฟ้าปานกลาง กำลังอยู่ในสถานะถอยกลับ กฎระเบียบ F-gas ของสหภาพยุโรปห้ามไม่ให้สวิตช์เกียร์ SF₆ ใหม่ที่มีกำลังไฟสูงถึง 24 kV จากตลาดยุโรป และข้อจำกัดที่คล้ายกันกำลังพัฒนาไปทั่วโลก แม้ว่ากฎระเบียบต่างๆ ยังไม่มีผลบังคับใช้ แต่ทิศทางของนโยบายก็ยังชัดเจน การระบุอุปกรณ์ SF₆ ในปัจจุบันจะทำให้เกิดความรับผิดในการปฏิบัติตามข้อกำหนดในอนาคต และต้นทุนการดำเนินงานที่เพิ่มขึ้นสำหรับการจัดการก๊าซ การตรวจจับการรั่วไหล และการกู้คืนเมื่อสิ้นสุดอายุการใช้งานในที่สุด

คำถามเชิงปฏิบัติสำหรับวิศวกรไม่ใช่ว่าจะเลือกระบบสุญญากาศขัดข้องหรือไม่ แต่ข้อถกเถียงส่วนใหญ่ก็ยุติลงแล้ว คำถามคือการออกแบบเซอร์กิตเบรกเกอร์สุญญากาศแบบใดโดยเฉพาะ และผู้ผลิตรายใดที่ตรงตามความต้องการของโครงการได้ดีที่สุดในด้านความทนทานทางกล ความสามารถในการขัดจังหวะ และความเข้ากันได้กับการกำหนดค่าแผงที่เลือก

ปัจจัยที่สาม: พารามิเตอร์ที่ได้รับการจัดอันดับและระยะขอบ

พารามิเตอร์ที่ได้รับการจัดอันดับบนแผ่นข้อมูลสวิตช์เกียร์ ได้แก่ แรงดัน กระแส ความสามารถในการตัดการลัดวงจร เป็นเกณฑ์ขั้นต่ำในการเข้า สิ่งที่แยกข้อมูลจำเพาะที่แข็งแกร่งออกจากส่วนเพิ่มคือส่วนต่างระหว่างค่าพิกัดและสภาพการทำงานจริง

แรงดันไฟฟ้าที่กำหนดจะต้องเกินแรงดันไฟฟ้าของระบบที่กำหนดโดยมีค่าเผื่อแรงดันไฟฟ้าเกินชั่วคราวระหว่างเกิดข้อผิดพลาดหรือเหตุการณ์การสลับ ระบบ 12 kV อาจเห็นแรงดันไฟฟ้าชั่วคราวสูงกว่าค่าที่กำหนดอย่างมาก ความถี่กำลังของสวิตช์เกียร์ทนต่อแรงดันไฟฟ้าและแรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟฟ้าต้องรองรับเงื่อนไขเหล่านี้โดยมีระยะขอบ ไม่ใช่แค่เป็นไปตามมาตรฐานขั้นต่ำเท่านั้น

กระแสไฟต่อเนื่องที่ได้รับการจัดอันดับสมควรได้รับความสนใจเป็นพิเศษเนื่องจากมีการระบุต่ำเกินไปบ่อยครั้ง การจัดอันดับแผ่นป้ายยึดตามสภาวะแวดล้อมเฉพาะ โดยทั่วไปอุณหภูมิสูงสุด 40°C โดยมีเพดานระดับความสูง 1,000 เมตร หากการติดตั้งอยู่ในภูมิภาคที่มีอุณหภูมิโดยรอบเกิน 40°C เป็นประจำ หรือที่ระดับความสูงมากกว่า 1,000 เมตร ซึ่งอากาศที่บางกว่าจะลดประสิทธิภาพการทำความเย็น จะต้องลดพิกัดกระแสไฟฟ้าลง เบรกเกอร์ขนาด 1250 A ที่ติดตั้งที่ความสูง 3000 เมตรอาจสามารถรองรับกระแสไฟต่อเนื่องได้เพียง 1,050 A เท่านั้น หากโหลดใกล้กับพิกัดของแผ่นป้ายภายใต้เงื่อนไขมาตรฐาน ความจุจะเกินพิกัดภายใต้สภาพไซต์จริง

ความสามารถในการทำลายการลัดวงจรจะต้องเปรียบเทียบกับระดับความผิดปกติที่คำนวณ ณ จุดติดตั้ง ไม่ใช่ค่ามาตรฐานที่ดึงมาจากข้อกำหนดโครงการก่อนหน้า เครือข่ายในเมืองที่มีความหนาแน่นโหลดสูงและการเชื่อมต่อหม้อแปลงหลายตัวสามารถสร้างระดับข้อผิดพลาดที่ทำให้วิศวกรประหลาดใจที่คุ้นเคยกับระบบที่เชื่อมต่อระหว่างกันที่มีความหนาแน่นน้อยกว่า การศึกษาการลัดวงจรที่ดำเนินการสำหรับการติดตั้งเฉพาะ โดยใช้ข้อมูลระบบปัจจุบันและการคาดการณ์รุ่นอนาคต เป็นเพียงพื้นฐานที่เชื่อถือได้สำหรับการระบุพารามิเตอร์นี้

ทนต่อกระแสไฟในระยะเวลาอันสั้น - กระแสที่เบรกเกอร์ต้องดำเนินการในตำแหน่งปิดตามระยะเวลาที่กำหนดในขณะที่อุปกรณ์ดาวน์สตรีมจะล้างข้อผิดพลาด - มีความสำคัญเท่าเทียมกันสำหรับการประสานงานแบบเลือก หากเบรกเกอร์ป้อนมีจุดประสงค์เพื่อขับผ่านข้อผิดพลาดในขณะที่เบรกเกอร์อัปสตรีมเดินทาง พิกัดเวลาสั้น ๆ จะต้องตรงกับข้อกำหนดนั้น การมองข้ามพารามิเตอร์นี้ทำให้เกิดทริปต่อเนื่องและการขยายเวลาไฟฟ้าดับโดยไม่จำเป็น

ปัจจัยที่สี่: การปฏิบัติตามมาตรฐานฉนวนและสิ่งแวดล้อม

ตัวกลางที่ให้ฉนวนอิเล็กทริกระหว่างเฟสและกราวด์ได้กลายเป็นการตัดสินใจด้วยมิติด้านกฎระเบียบ สิ่งแวดล้อม และการปฏิบัติงานที่นอกเหนือไปจากประสิทธิภาพทางไฟฟ้า

สวิตช์เกียร์หุ้มฉนวนอากาศยังคงเป็นเทคโนโลยีที่ง่ายที่สุดและใช้กันอย่างแพร่หลายที่สุด ใช้อากาศโดยรอบเป็นสื่อกลางในการฉนวน โดยมีระยะห่างทางกายภาพระหว่างเฟสที่ให้ความเป็นฉนวน ฉนวนกันอากาศเป็นที่เข้าใจกันดี ไม่ต้องจัดการเป็นพิเศษ และไม่รับผิดชอบต่อสิ่งแวดล้อม ข้อเสียคือขนาด: แผงฉนวนอากาศมีขนาดใหญ่กว่าฉนวนแก๊สเทียบเท่า ซึ่งมีความสำคัญในการใช้งานในพื้นที่จำกัดหรือมีราคาแพง

สวิตช์เกียร์หุ้มฉนวนก๊าซ SF₆ ซึ่งครอบงำการติดตั้งแรงดันไฟฟ้าขนาดกลางขนาดกะทัดรัดมานานหลายทศวรรษ ขณะนี้กำลังถูกเลิกใช้ตามกฎระเบียบ สำหรับโครงการใหม่ในยุโรปและตลาดที่มีการควบคุมอื่นๆ SF₆ ไม่ใช่ตัวเลือกสำหรับอุปกรณ์ที่มีขนาดไม่เกิน 24 kV แม้แต่ระดับแรงดันไฟฟ้าที่สูงกว่า ทิศทางของนโยบายก็ยังชัดเจน วิศวกรควรระบุทางเลือกที่ไม่มี SF₆ เว้นแต่จะมีการยกเว้นและได้รับการตรวจสอบแล้ว

ฉนวนอากาศแห้งและไนโตรเจนได้กลายเป็นสิ่งทดแทนหลักสำหรับ SF₆ ในอุปกรณ์ฉนวนก๊าซ ก๊าซทั้งสองมีศักยภาพในการทำให้เกิดภาวะโลกร้อนเป็นศูนย์ ทั้งสองชนิดไม่เป็นพิษและไม่จำเป็นต้องดูแลเป็นพิเศษเมื่อสิ้นสุดอายุการใช้งาน ถังสแตนเลสแบบปิดผนึกที่ใช้ในอากาศแห้งสมัยใหม่หรือสวิตช์เกียร์หุ้มฉนวน N₂ ได้รับการเติมที่โรงงานและปิดผนึกตลอดอายุการใช้งาน โดยไม่ต้องตรวจสอบแรงดัน ไม่ต้องเติม และไม่มีการบำรุงรักษาที่เกี่ยวข้องกับก๊าซตลอดอายุการใช้งานของอุปกรณ์

ฉนวนแข็งที่ใช้การห่อหุ้มอีพอกซีเรซินของชิ้นส่วนที่มีไฟฟ้า เป็นอีกทางเลือกหนึ่งที่ปราศจาก SF₆ โดยกำจัดก๊าซโดยสิ้นเชิง ซึ่งทำให้น่าสนใจสำหรับสภาพแวดล้อมที่รุนแรงและการติดตั้งที่มีพื้นที่จำกัด ข้อเสียคือการออกแบบฉนวนแข็งมีความยืดหยุ่นน้อยกว่าเมื่อจำเป็นต้องกำหนดค่าใหม่

สำหรับวิศวกรที่ระบุสวิตช์เกียร์ในปัจจุบัน การตัดสินใจเลือกสื่อฉนวนจะตรงไปตรงมามากขึ้น: เลือกเทคโนโลยีที่ไม่มี SF₆ ตรวจสอบว่าผู้ผลิตได้ทำการทดสอบประเภทตามมาตรฐาน IEC ที่เกี่ยวข้องแล้ว และยืนยันว่าชุดเอกสารประกอบรองรับการเรียกร้องการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม

ปัจจัยที่ห้า: การกำหนดค่าแบบคงที่และแบบถอนออกได้

ทางเลือกระหว่างโครงสร้างแบบยึดกับที่และแบบถอดได้คือการตัดสินใจโดยพื้นฐานเกี่ยวกับวิธีการบำรุงรักษาตลอดอายุการใช้งานของอุปกรณ์

สวิตช์เกียร์คงที่มีเบรกเกอร์และสวิตช์ติดตั้งอย่างถาวรในแผงควบคุม ออกแบบง่ายกว่า ลดต้นทุนเริ่มต้น และต้องใช้ส่วนประกอบทางกลน้อยลงซึ่งอาจเสียหายได้ ข้อเสียคือการบำรุงรักษาอุปกรณ์สวิตช์จำเป็นต้องตัดพลังงานส่วนบัสทั้งหมด สำหรับสิ่งอำนวยความสะดวกที่มีช่วงเวลาไฟฟ้าดับและสามารถจัดการต้นทุนของการหยุดทำงานได้ สวิตช์เกียร์แบบตายตัวอาจเป็นทางเลือกที่เหมาะสม

สวิตช์เกียร์แบบถอดได้จะติดตั้งเซอร์กิตเบรกเกอร์บนรถบรรทุกที่สามารถต่อเข้าและออกจากแผงได้ เมื่อเบรกเกอร์อยู่ในตำแหน่งที่เชื่อมต่อ เบรกเกอร์จะมีส่วนร่วมอย่างเต็มที่กับวงจรหลักและวงจรรอง สามารถต่อไปยังตำแหน่งทดสอบโดยที่วงจรหลักถูกตัดการเชื่อมต่อ แต่วงจรรองยังคงเชื่อมต่ออยู่เพื่อทำการทดสอบ สามารถถอนออกทั้งหมดไปยังตำแหน่งแยกเพื่อการบำรุงรักษาหรือเปลี่ยนใหม่ได้ การกำหนดค่านี้ช่วยให้สามารถซ่อมบำรุงหรือเปลี่ยนเบรกเกอร์ได้โดยไม่ต้องตัดพลังงานบัสบาร์ ซึ่งเป็นสิ่งสำคัญในโรงงานที่การหยุดทำงานมีราคาแพงมาก หรือในกรณีที่ต้องมีการดำเนินการอย่างต่อเนื่องตามสัญญา

การกำหนดค่าที่สามารถถอนออกได้ทำให้เกิดข้อกำหนดทางกลเพิ่มเติม รถบรรทุกจะต้องจัดตำแหน่งให้ตรงกับแผงอย่างแม่นยำ หน้าสัมผัสหลักต้องมีส่วนร่วมกับแรงกดหน้าสัมผัสที่สม่ำเสมอ อินเตอร์ล็อคทางกลที่ป้องกันการทำงานผิดพลาด เช่น การดึงเบรกเกอร์แบบปิด การปิดเบรกเกอร์ในตำแหน่งกลาง ต้องทำงานได้อย่างน่าเชื่อถือในการดำเนินการนับพันครั้ง คุณสมบัติเหล่านี้ไม่ใช่คุณสมบัติที่สามารถยืนยันได้จากภาพถ่าย พวกเขาต้องการความแม่นยำในการผลิตที่มาจากประสบการณ์และวินัยในการควบคุมคุณภาพ

สำหรับการใช้งานที่สำคัญ เช่น ศูนย์ข้อมูล โรงงานอุตสาหกรรมที่มีกระบวนการต่อเนื่อง โรงพยาบาล การกำหนดค่าแบบถอดได้มักจะเป็นตัวเลือกที่ถูกต้อง แม้ว่าจะมีต้นทุนเริ่มแรกสูงกว่าก็ตาม ความสามารถในการบำรุงรักษาหรือเปลี่ยนเบรกเกอร์โดยไม่ต้องปิดบัสคือความสามารถที่จ่ายเองในครั้งแรกที่ใช้

ปัจจัยที่หก: การป้องกัน การควบคุม และการสื่อสาร

เบรกเกอร์ที่ไม่มีรีเลย์ป้องกันคือสวิตช์ที่ไม่มีสติปัญญา การเลือกระบบป้องกัน การควบคุม และการสื่อสารมีความสำคัญพอๆ กับการเลือกเบรกเกอร์เอง

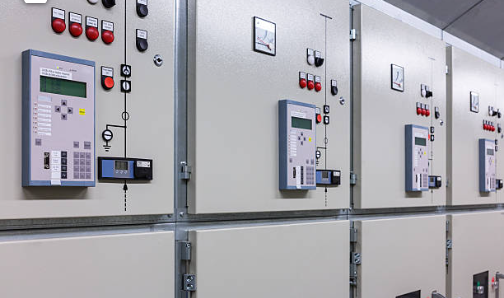

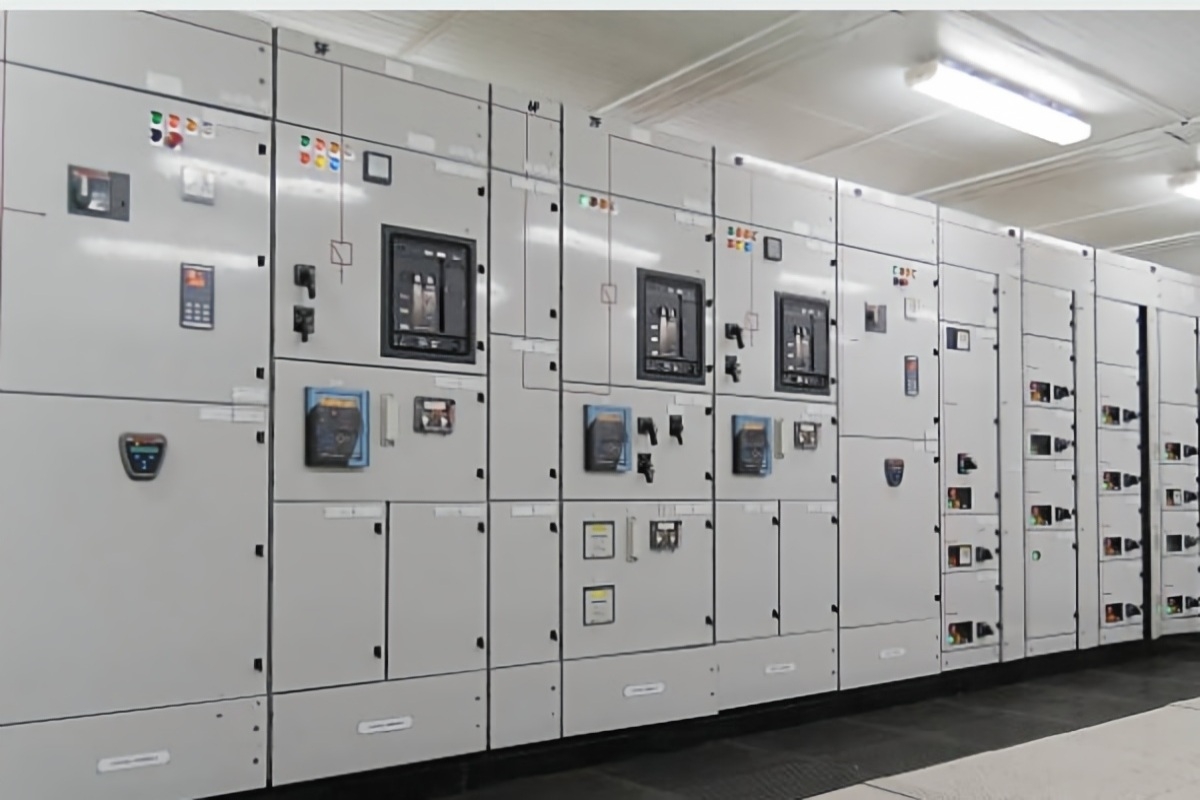

รีเลย์ป้องกันเชิงตัวเลขสมัยใหม่มีความสามารถที่เหนือกว่าการป้องกันกระแสไฟฟ้าเกินและข้อผิดพลาดของโลกขั้นพื้นฐาน พวกเขาสามารถแยกแยะระหว่างข้อผิดพลาดประเภทต่างๆ จัดเก็บบันทึกรูปคลื่นสำหรับการวิเคราะห์หลังเหตุการณ์ และสื่อสารกับ SCADA ต้นน้ำหรือระบบการจัดการพลังงานผ่าน IEC 61850, Modbus หรือโปรโตคอลอื่นๆ สำหรับวิศวกร การระบุรีเลย์ที่มีฟังก์ชันการป้องกันที่เหมาะสมสำหรับการใช้งาน เช่น การป้องกันมอเตอร์ เฟืองท้ายของหม้อแปลง การจัดการตัวป้อน เป็นงานที่ต้องใช้ความเข้าใจทั้งอุปกรณ์ที่ได้รับการป้องกันและตัวเลือกการกำหนดค่าของรีเลย์

อินเทอร์เฟซการสื่อสารมีความสำคัญมากขึ้น แผงสวิตช์เกียร์ที่สามารถรายงานสถานะของตนเองได้ เช่น ตำแหน่งเบรกเกอร์ เหตุการณ์การป้องกัน สภาพอุปกรณ์ ช่วยลดความจำเป็นในการตรวจสอบทางกายภาพ และช่วยให้สามารถบำรุงรักษาตามเงื่อนไขได้ สำหรับยูทิลิตี้ที่มีสถานีย่อยหลายร้อยสถานี หรือผู้ดำเนินการศูนย์ข้อมูลที่จัดการสิ่งอำนวยความสะดวกหลายแห่ง ความสามารถนี้จะช่วยลดต้นทุนการดำเนินงานได้โดยตรง

ต้องพิจารณากำลังเสริมสำหรับการป้องกันและควบคุมอย่างระมัดระวัง รีเลย์ป้องกันและทริปคอยล์ที่ทันสมัยที่สุดทำงานโดยใช้ไฟ DC โดยทั่วไปคือ 110 V หรือ 220 V DC ซึ่งจ่ายโดยระบบแบตเตอรี่ของสถานี แบตเตอรี่ อุปกรณ์ชาร์จ และแผงจ่ายไฟ DC เป็นส่วนสำคัญของแผนการป้องกัน หากแบตเตอรี่ของสถานีไม่ทำงาน รีเลย์ป้องกันจะสูญเสียพลังงาน และเบรกเกอร์จะไม่ตัดการทำงานจากข้อผิดพลาด นี่ไม่ใช่สถานการณ์สมมติ แต่ทำให้เกิดเหตุการณ์ในโลกแห่งความเป็นจริงโดยที่ข้อผิดพลาดไม่ชัดเจนเนื่องจากระบบป้องกันมืด

ปัจจัยที่เจ็ด: การกำหนดค่าบัสบาร์และสถาปัตยกรรมระบบ

การจัดเรียงบัสบาร์ภายในชุดสวิตช์เกียร์จะกำหนดว่าพลังงานไหลผ่านระบบอย่างไร และวิธีการทำงานของระบบเมื่อส่วนประกอบล้มเหลว

บัสบาร์เดี่ยวคือการกำหนดค่าที่ง่ายที่สุดและต้นทุนต่ำที่สุด ตัวป้อนขาเข้าและขาออกทั้งหมดเชื่อมต่อกับบัสทั่วไปตัวเดียว หากบัสขัดข้องหรือหม้อแปลงขาเข้าตัวเดียวสูญหาย โหลดที่เชื่อมต่อทั้งหมดจะสูญเสียพลังงาน การกำหนดค่านี้เหมาะสมในกรณีที่สามารถทนต่อผลที่ตามมาจากไฟฟ้าดับทั้งหมดได้

บัสบาร์แบบแบ่งส่วนจะเพิ่มเซอร์กิตเบรกเกอร์ตัวต่อบัสซึ่งสามารถแยกบัสออกเป็นสองส่วนที่ขับเคลื่อนโดยอิสระ หากหม้อแปลงหรือส่วนบัสตัวใดตัวหนึ่งทำงานล้มเหลว ข้อต่อจะปิดและหม้อแปลงที่แข็งแรงจะจ่ายไฟให้กับทั้งสองส่วน โหลดเกิดการหยุดชะงักช่วงสั้นๆ ระหว่างการถ่ายโอน นี่คือการกำหนดค่าทั่วไปที่สุดสำหรับการติดตั้งที่มีความซับซ้อนปานกลาง

การกำหนดค่าหลัก-ไท-เมนใช้ส่วนบัสอิสระสองส่วน โดยแต่ละส่วนมีเบรกเกอร์ขาเข้าหลักและหม้อแปลงของตัวเอง โดยมีไทเบรกเกอร์เปิดตามปกติอยู่ระหว่างส่วนเหล่านั้น รูปแบบการถ่ายโอนอัตโนมัติสามารถปิดไทเบรกเกอร์ได้ภายในไม่กี่วินาทีหลังจากตรวจพบว่ามีการสูญเสียอุปทานจากด้านใดด้านหนึ่ง การกำหนดค่านี้ให้ความน่าเชื่อถือที่สูงกว่าและเป็นมาตรฐานสำหรับสิ่งอำนวยความสะดวกที่สำคัญ

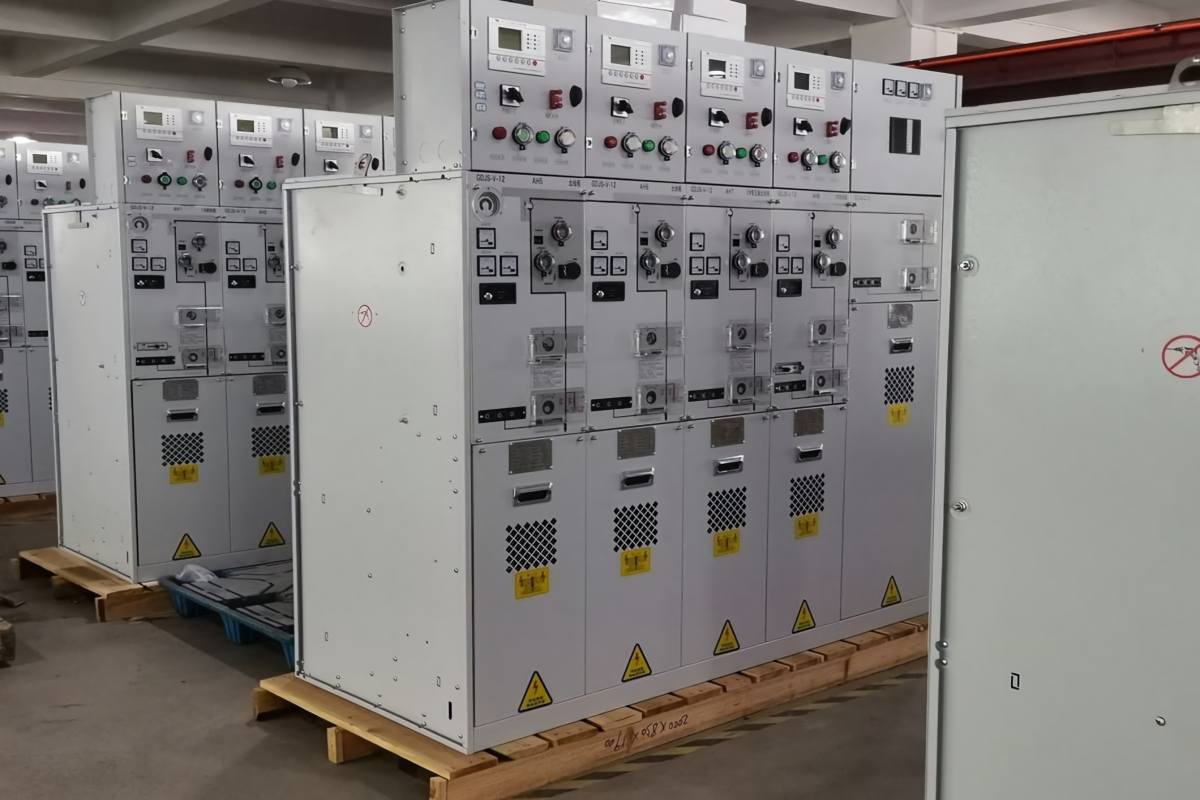

การกำหนดค่ายูนิตหลักแบบวงแหวนจะเชื่อมต่อแผงสวิตช์เกียร์หลายตัวในวงปิด พลังสามารถไหลไปในทิศทางใดก็ได้รอบวงแหวน ความผิดปกติของสายเคเบิลระหว่างสองแผงสามารถแยกออกได้โดยไม่รบกวนการจ่ายไฟให้กับโหลดใดๆ การกำหนดค่านี้เป็นมาตรฐานสำหรับเครือข่ายการกระจายสินค้าในเมือง วิทยาเขตของมหาวิทยาลัย และระบบรวบรวมฟาร์มกังหันลม

ควรเลือกการกำหนดค่าบัสบาร์ตามความต้องการความน่าเชื่อถือของสถานที่ ไม่ใช่ข้อกำหนดเริ่มต้นที่ยกมาจากโครงการก่อนหน้า การวิเคราะห์ความน่าเชื่อถือที่พิจารณาต้นทุนของการหยุดทำงาน ความน่าจะเป็นของความล้มเหลวของส่วนประกอบ และเวลาที่จำเป็นสำหรับการซ่อมแซมหรือเปลี่ยนใหม่จะให้พื้นฐานที่สมเหตุสมผลสำหรับการตัดสินใจครั้งนี้

ปัจจัยที่แปด: การปฏิบัติตามมาตรฐานและเอกสารประกอบ

การทดสอบประเภทตาม IEC 62271-200 เป็นข้อกำหนดขั้นต่ำสำหรับสวิตช์เกียร์แรงดันไฟฟ้าปานกลางในตลาดต่างประเทศ แต่ "type-tested" เป็นคำที่ใช้อย่างหลวมๆ คำถามที่วิศวกรควรถามไม่ใช่ "อุปกรณ์นี้ได้รับการทดสอบประเภทแล้ว" แต่ "คุณสามารถจัดทำรายงานการทดสอบประเภทที่สมบูรณ์จากห้องปฏิบัติการอิสระที่ได้รับการรับรองจาก IEC ได้หรือไม่"

ผู้ผลิตที่เสร็จสิ้นโปรแกรมการทดสอบเต็มรูปแบบจะแบ่งปันใบรับรองโดยไม่ลังเลใจ ผู้ผลิตที่ใช้วลีเช่น "การออกแบบที่ได้รับการตรวจสอบตามมาตรฐาน IEC" หรือ "รายงานการทดสอบอยู่ในระหว่างดำเนินการ" กำลังสื่อสารว่ายังไม่มีเอกสารดังกล่าว สำหรับโครงการที่อุปกรณ์จะได้รับการตรวจสอบโดยที่ปรึกษาหรือวิศวกรด้านสาธารณูปโภค ความแตกต่างนี้มีความสำคัญ

นอกเหนือจากการทดสอบประเภทแล้ว ชุดเอกสารประกอบที่มาพร้อมกับสวิตช์เกียร์ยังเป็นส่วนหนึ่งของผลิตภัณฑ์อีกด้วย รายงานผลการทดสอบประจำจากโรงงานทุกแผง การประกาศความสอดคล้องกับกฎระเบียบที่บังคับใช้ รายการอ้างอิงของการติดตั้ง สำหรับโครงการในยุโรป เอกสารที่แสดงให้เห็นถึงการปฏิบัติตามกฎระเบียบ F-gas ของสหภาพยุโรป หากอุปกรณ์ไม่มี SF₆ เอกสารเหล่านี้ควรมีให้ในขั้นตอนการประกวดราคา ไม่ใช่หลังจากมีการสั่งซื้อแล้ว ซัพพลายเออร์ที่ไม่สามารถจัดหาได้ในขั้นตอนการสอบถามไม่น่าจะผลิตได้ในภายหลังในทันที

ปัจจัยที่เก้า: ความสามารถของผู้ผลิตและการสนับสนุนระยะยาว

สวิตช์ไม่ใช่สินค้าโภคภัณฑ์ ความสามารถด้านวิศวกรรมของผู้ผลิต วินัยในการควบคุมคุณภาพ และความมุ่งมั่นในระยะยาวต่อสายผลิตภัณฑ์ส่งผลโดยตรงต่อประสิทธิภาพของอุปกรณ์และความพร้อมในการสนับสนุนตลอดอายุการใช้งาน

คุณภาพการผลิตจะแสดงในรายละเอียดที่ไม่ปรากฏในโบรชัวร์ ความสม่ำเสมอของการหล่อเสาอีพอกซีเรซิน การจัดตำแหน่งกลไกของรถบรรทุกแบบถอดได้ การกำหนดเส้นทางและการติดฉลากการเดินสายไฟควบคุมในช่องแรงดันไฟฟ้าต่ำ ผลลัพธ์เหล่านี้ขึ้นอยู่กับกระบวนการซึ่งสะท้อนถึงวัฒนธรรมการผลิตของผู้ผลิต ไม่ใช่แค่ความสามารถในการออกแบบเท่านั้น

การสนับสนุนระยะยาวมีความสำคัญเนื่องจากสวิตช์เกียร์ใช้งานได้นานหลายทศวรรษ ความพร้อมใช้งานของชิ้นส่วนอะไหล่ การสนับสนุนด้านเทคนิคสำหรับการกำหนดค่ารีเลย์ป้องกัน และความสามารถในการจัดหาแผงเพิ่มเติมที่ตรงกับการติดตั้งที่มีอยู่ สิ่งเหล่านี้คือข้อพิจารณาที่กลายมาเป็นปีที่สำคัญหลังจากการสั่งซื้อครั้งแรก

การเยี่ยมชมโรงงานจะบอกวิศวกรเกี่ยวกับผู้ผลิตมากกว่าเอกสารชุดใดๆ การเดินสายการผลิตเผยให้เห็นเครื่องมือ ขั้นตอนการทดสอบ จุดตรวจสอบการควบคุมคุณภาพ และระดับทั่วไปขององค์กรที่จะกำหนดความสอดคล้องของอุปกรณ์ที่ส่งมอบ หากไม่สามารถเยี่ยมชมโรงงานได้ การขอรูปถ่ายรายละเอียดของสายการผลิต สิ่งอำนวยความสะดวกในการทดสอบ และคำสั่งซื้อที่เสร็จสมบูรณ์ล่าสุดจะให้ข้อมูลเชิงลึกที่เป็นประโยชน์

บทสรุป

การเลือกสวิตช์เกียร์แรงดันไฟฟ้าปานกลางต้องพิจารณานอกเหนือจากเอกสารข้อมูลโดยคำนึงถึงบริบทของแอปพลิเคชัน สภาพแวดล้อมการปฏิบัติงาน กรอบการทำงานด้านกฎระเบียบ และความสามารถของผู้ผลิต พารามิเตอร์บนป้ายชื่อคือจุดเริ่มต้น ไม่ใช่เส้นชัย

วิศวกรที่ได้กำหนดข้อกำหนดการใช้งาน ตรวจสอบระดับความผิดพลาด เลือกเทคโนโลยีฉนวนที่ตรงตามกฎระเบียบในปัจจุบันและที่คาดการณ์ได้ เลือกการกำหนดค่าที่สนับสนุนปรัชญาการบำรุงรักษาของโรงงาน ระบุระบบการป้องกันและการสื่อสารที่เหมาะสมสำหรับการติดตั้ง และผ่านการรับรองผู้ผลิตที่มีความสามารถในการผลิตที่ได้รับการพิสูจน์แล้วและความพร้อมด้านเอกสาร วิศวกรคนนั้นได้ทำงานที่ป้องกันไม่ให้ปัญหาปรากฏขึ้นห้า สิบ หรือยี่สิบปีหลังจากการว่าจ้าง

COTENELE สนับสนุนวิศวกรตลอดกระบวนการกำหนดคุณสมบัติด้วยสวิตช์เกียร์ที่ผ่านการทดสอบแล้ว แพ็คเกจเอกสารที่ครบถ้วน และการเข้าถึงทีมวิศวกรของเราได้โดยตรง เซอร์กิตเบรกเกอร์สุญญากาศและยูนิตหลักของวงแหวนไร้ SF₆ ของเราให้บริการด้านสาธารณูปโภค ศูนย์ข้อมูล นักพัฒนาพลังงานหมุนเวียน และผู้ซื้อทางอุตสาหกรรมในหลายทวีป ไม่ว่าคุณจะต้องการการกำหนดค่ามาตรฐานหรือโซลูชันที่กำหนดเอง เราให้ข้อมูลทางเทคนิคและการสนับสนุนแอปพลิเคชันเพื่อช่วยให้คุณระบุได้อย่างมั่นใจ
