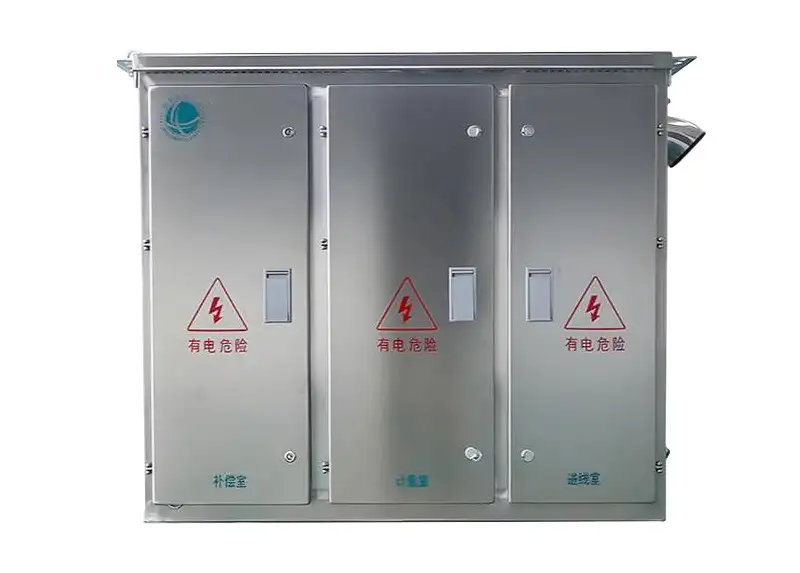

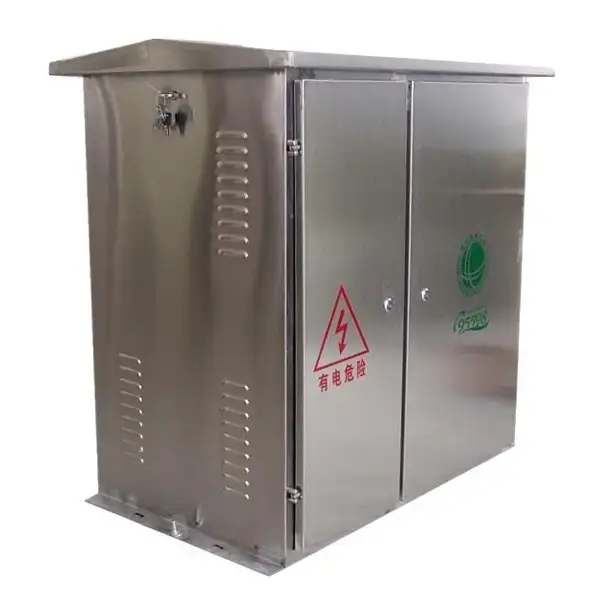

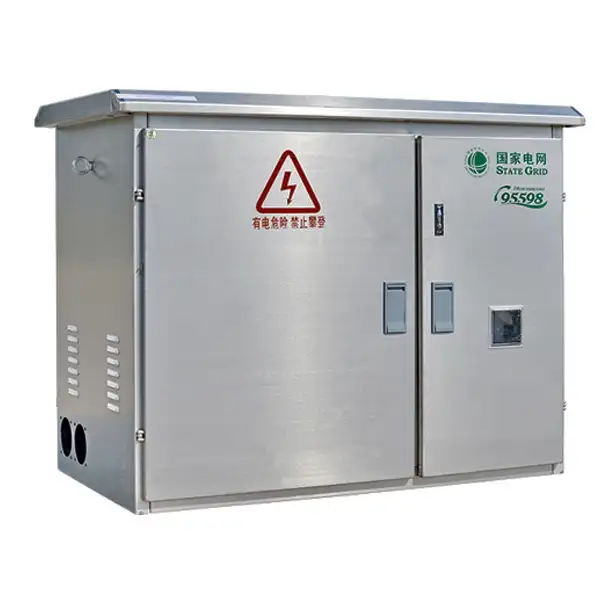

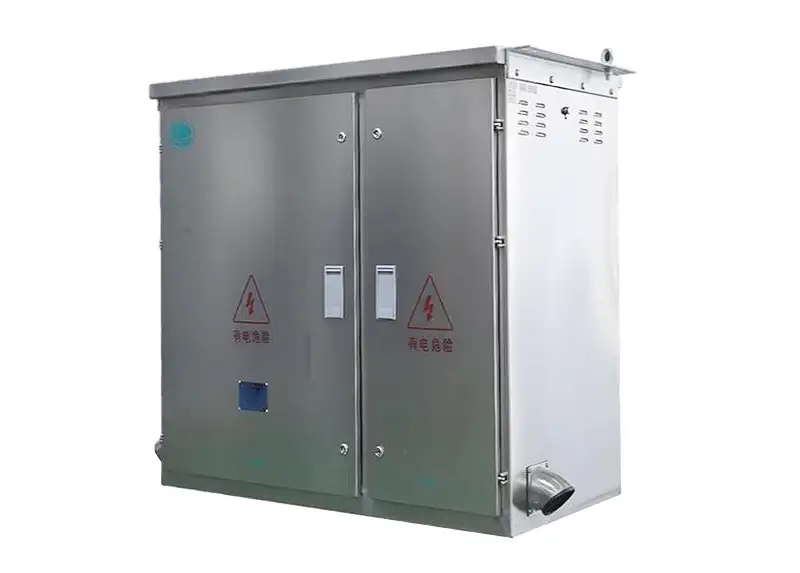

กล่องกระจายแรงดันต่ำ JP สวิตช์ LV

สวิตช์เกียร์ LV แบบกล่องกระจายแรงดันไฟฟ้าต่ำ Cotenel JP รวมฟังก์ชันต่างๆ ไว้ด้วยกัน เช่น การจ่ายพลังงาน การควบคุม การป้องกัน การชดเชยพลังงานรีแอกทีฟ และการวัดพลังงาน เข้ากับโมดูลป้องกันการรั่วไหลที่เป็นอุปกรณ์เสริมซึ่งมีจำหน่ายตามคำขอ กล่องกระจายแรงดันไฟฟ้าต่ำซีรีส์ JP ผลิตโดยสแตนเลส 201 หรือ 304 คุณภาพสูงพร้อมการเคลือบผงไฟฟ้าสถิต กล่องกระจายนี้ทนทานต่อสภาพดินฟ้าอากาศและลดแสงสะท้อน ในขณะที่แผงประตูโฟมมีความแน่นหนาและทนทาน และสามารถรักษารูปร่างให้ไม่เปลี่ยนแปลงได้เป็นเวลานาน แม่กุญแจที่ติดตั้งกล่องจ่ายแรงดันต่ำซีรีส์ JP ช่วยเพิ่มความปลอดภัยในการป้องกันการงัดแงะ และวงแหวนยกแบบมาตรฐานที่ติดตั้งด้านข้างทำให้การติดตั้งและการจัดการในสถานที่ง่ายขึ้น กล่องกระจายแรงดันไฟฟ้าต่ำนี้เหมาะมากสำหรับระบบ AC 50Hz ที่มีแรงดันไฟฟ้าต่ำกว่า 0.4kV ซึ่งเป็นไปตามมาตรฐาน GB7251.1‑1997 และ ISO9001 กล่องกระจายแรงดันต่ำ JP มีขนาดกะทัดรัด ติดตั้งง่าย และมีค่าบำรุงรักษาต่ำ ทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือในชนบทที่ต้องการระดับการป้องกันสูงและประสิทธิภาพในระยะยาวที่เชื่อถือได้ เป็นตัวเลือกที่สมบูรณ์แบบสำหรับเครือข่ายจำหน่ายไฟฟ้าแรงต่ำสมัยใหม่

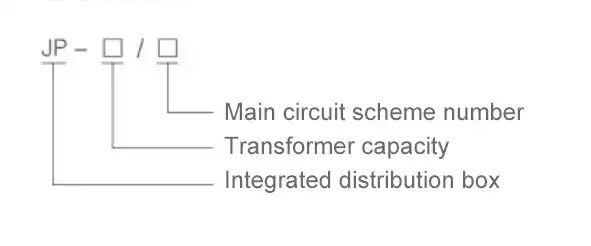

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

1. อุณหภูมิสิ่งแวดล้อม:-25 ℃+40 ℃;

2. ความชื้นสัมพัทธ์ของอากาศ:เฉลี่ยรายวันไม่เกิน 90% เฉลี่ยรายเดือนไม่เกิน 90%

3. ระดับความสูง:ไม่เกิน 2,000 ม.

4. ติดตั้งในสถานที่ที่ไม่มีการสั่นสะเทือนและการกระแทกอย่างรุนแรง และไม่มีก๊าซที่มีฤทธิ์กัดกร่อน

กล่องกระจายแรงดันต่ำ JP สวิตช์ LV คืออะไร?

แกนหลักของกล่องกระจายแรงดันต่ำแบบรวมแรงดันต่ำซีรีส์ JP คือโครงสร้าง "บูรณาการ" ซึ่งรวมโมดูลการทำงานทั้งหมดที่จำเป็นสำหรับพื้นที่กระจายพลังงานทั้งหมดไว้ในเปลือกที่แข็งแรง รวมไปถึง:

1. การกระจายพลังงาน:กล่องกระจายแรงดันต่ำ JP สามารถกระจายพลังงานไฟฟ้าที่ส่งออกโดยหม้อแปลงไปยังวงจรย่อยต่างๆ ได้อย่างปลอดภัยและเชื่อถือได้

2. การวัดพลังงาน:กล่องจ่ายไฟแรงดันต่ำของ JP สามารถวัดการใช้พลังงานได้อย่างแม่นยำผ่านห้องมิเตอร์ในตัวและหม้อแปลงกระแส และมักจะมีฟังก์ชันป้องกันการงัดแงะ

3. ฟังก์ชั่นการป้องกัน:กล่องจ่ายไฟ JP นี้สามารถจ่ายไฟเกิน, ไฟฟ้าลัดวงจร, รั่ว, แรงดันไฟเกิน, แรงดันตก, การสูญเสียเฟส และการป้องกันไฟกระชากเพื่อความปลอดภัยทางไฟฟ้า และการควบคุมและการชดเชยพลังงานปฏิกิริยา

4. การชดเชยพลังงานปฏิกิริยา:ฟังก์ชันการชดเชยพลังงานรีแอกทีฟของกล่องกระจายแรงดันไฟฟ้าต่ำซีรีส์ JP เป็นหนึ่งในข้อได้เปรียบหลักของตู้ JP เนื่องจากสามารถสลับธนาคารตัวเก็บประจุโดยอัตโนมัติตามโหลดกริดเพื่อชดเชยพลังงานรีแอกทีฟ ปรับปรุงตัวประกอบกำลังอย่างมีนัยสำคัญ (สูงถึง 0.95) ลดการสูญเสียสาย และปรับปรุงคุณภาพแรงดันไฟฟ้า

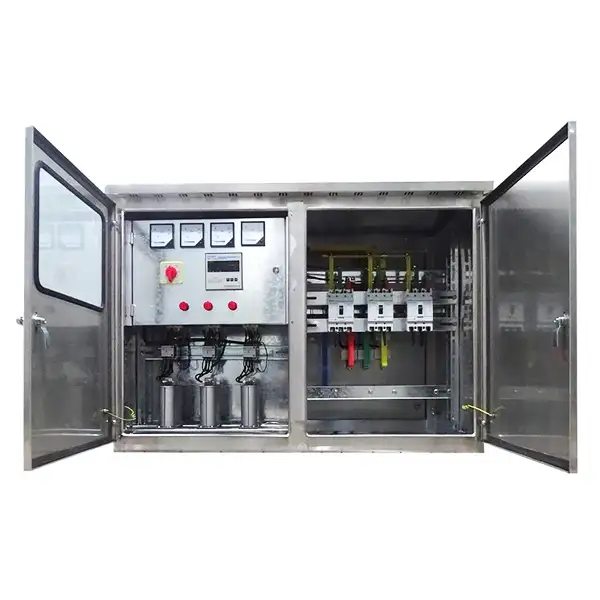

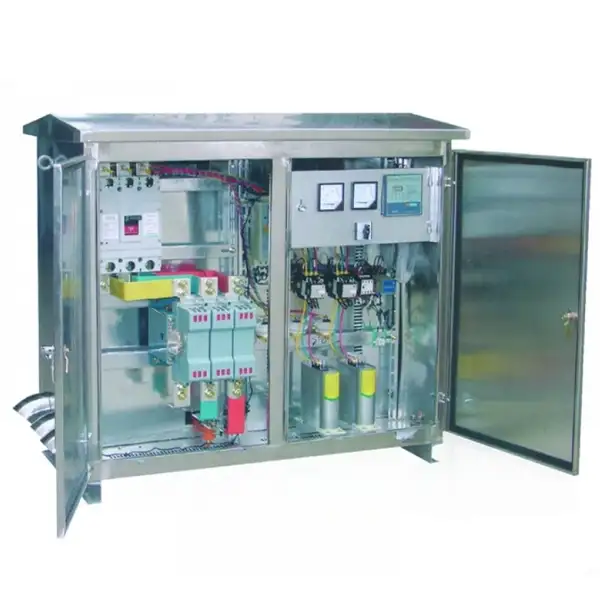

5. โครงสร้างภายในและลักษณะเฉพาะ

กล่องจ่ายไฟแรงดันต่ำ JP มีการแบ่งเขตการทำงานที่ชัดเจน โดยทั่วไปจะแบ่งออกเป็นช่องวัดแสง ช่องสายขาเข้า ช่องสวิตช์ตัวป้อน และช่องชดเชยพลังงานรีแอกทีฟ คุณสมบัติโครงสร้างนี้ทำให้การติดตั้ง การตรวจสอบ และการบำรุงรักษาสะดวกมาก กล่องกระจายสัญญาณ JP ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมกลางแจ้ง โดยตัวเครื่องมักทำจากเหล็กคุณภาพสูงหรือสแตนเลส โดยมีระดับการป้องกันทั่วไปที่ IP44 (บางรุ่นสามารถเข้าถึง IP65) ซึ่งสามารถต้านทานน้ำฝน ฝุ่น และการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ นอกจากนี้ ตู้ยังมาพร้อมกับส่วนโค้งกันน้ำโดยเฉพาะสำหรับการเข้าและออกสายเคเบิล ในด้านข่าวกรอง ตู้ JP รุ่นใหม่ทำหน้าที่เป็น "เส้นประสาทส่วนปลาย" ของกริดอัจฉริยะ โดยผสานรวมโมดูลภายในสำหรับการเก็บข้อมูล การสื่อสารระยะไกล (GPRS/ไฟเบอร์ออปติก) และการตรวจสอบโหลด โมดูลเหล่านี้ช่วยให้ศูนย์ควบคุมพลังงานดำเนินการตรวจวัดทางไกลระยะไกล การส่งสัญญาณระยะไกล การควบคุมระยะไกล และการปรับจากระยะไกล (ฟังก์ชัน "รีโมท 4 ฟังก์ชัน") ทำให้บรรลุการจัดการโครงข่ายอัจฉริยะ

ขอบเขตการใช้งานทั่วไปของแผง JP

1. การปรับปรุงกริดในชนบท:เดิมทีตู้ JP ได้รับการออกแบบมาเพื่อสภาพแวดล้อมด้านพลังงานในชนบท ตัวอย่างเช่น ในโครงการปรับปรุงโครงข่ายไฟฟ้าในชนบทในเขตทางตอนเหนือ หลังจากเปลี่ยนอุปกรณ์เก่าด้วยตู้ JP ใหม่อย่างสม่ำเสมอ ค่าตัวประกอบกำลังในพื้นที่จำหน่ายเพิ่มขึ้นจาก 0.75 เป็นสูงกว่า 0.95 อัตราการสูญเสียสายโดยเฉลี่ยลดลง 3 ถึง 5 เปอร์เซ็นต์ และอัตราอุบัติเหตุการเดินทางด้วยแรงดันไฟฟ้าต่ำลดลงมากกว่า 60% ซึ่งปรับปรุงความน่าเชื่อถือและความปลอดภัยของแหล่งจ่ายไฟอย่างมีนัยสำคัญ

2. การปรับปรุงชุมชนเก่าในเมือง:สำหรับโรงงานจำหน่ายไฟฟ้าที่เก่าแก่ในเมืองต่างๆ ที่เต็มไปด้วยภาระไฟฟ้าที่เพิ่มขึ้น การติดตั้งตู้ JP ที่รวมการชดเชยพลังงานรีแอกทีฟและฟังก์ชันการตรวจสอบอัจฉริยะจะช่วยเพิ่มความสามารถในการจ่ายไฟได้ประมาณ 20% โดยไม่ต้องเพิ่มกำลังการผลิตใหม่ ในขณะเดียวกันก็แก้ไขปัญหาความไม่เสถียรของแรงดันไฟฟ้าได้อย่างมีประสิทธิภาพ

3. สถานประกอบการอุตสาหกรรมและเหมืองแร่และอาคารพาณิชย์:ในโรงงาน ไฟถนน ชุมชนที่อยู่อาศัย และสถานที่ที่คล้ายกัน ตู้ JP ไม่เพียงแต่ทำหน้าที่จ่ายพลังงานขั้นพื้นฐานเท่านั้น แต่ฟังก์ชันการชดเชยพลังงานรีแอกทีฟยังช่วยประหยัดค่าไฟฟ้าพื้นฐานได้มากอีกด้วย

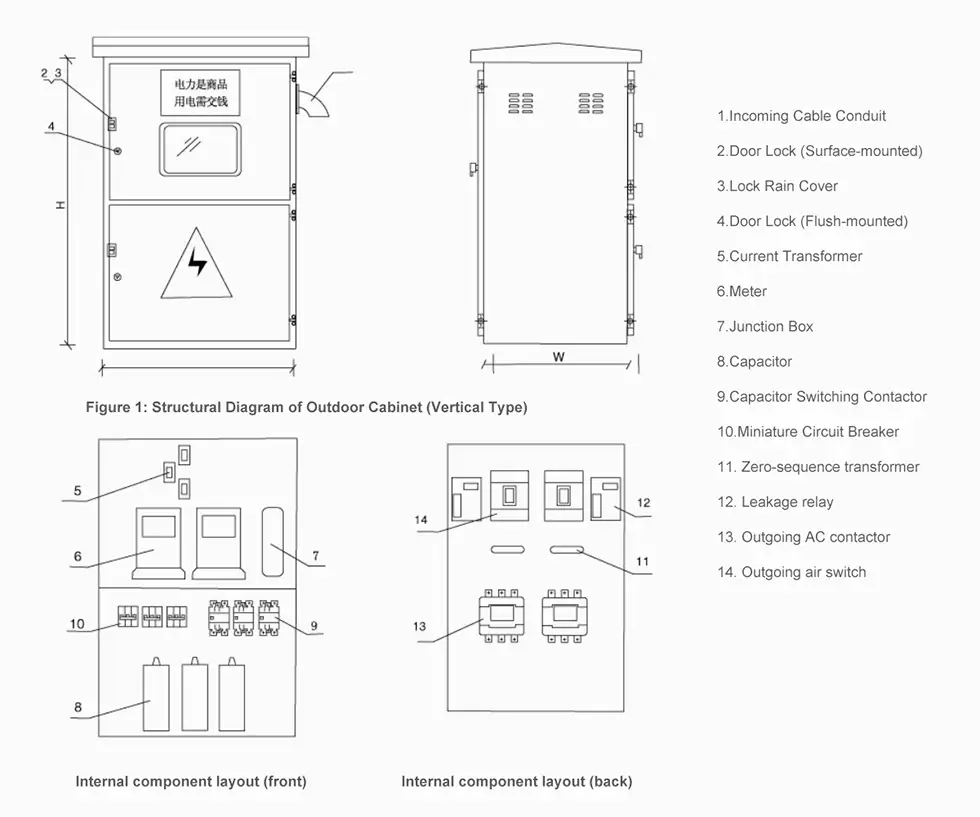

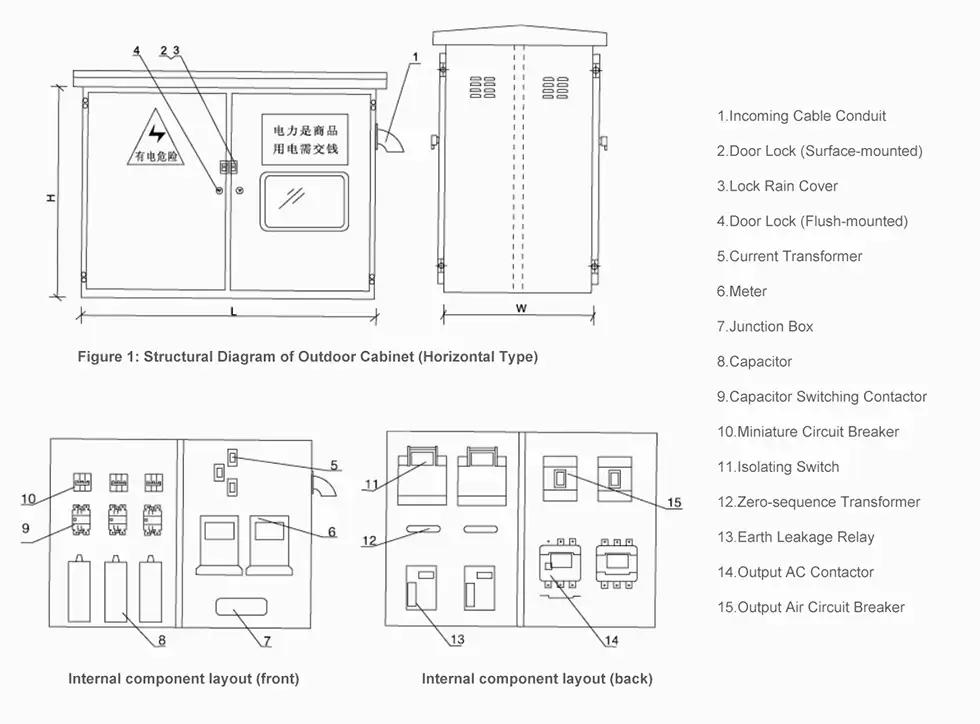

แผนผังโครงสร้างและขนาดกล่อง

ขนาดของกล่องแนวนอน

ขนาดภายนอกกล่องแนวตั้ง

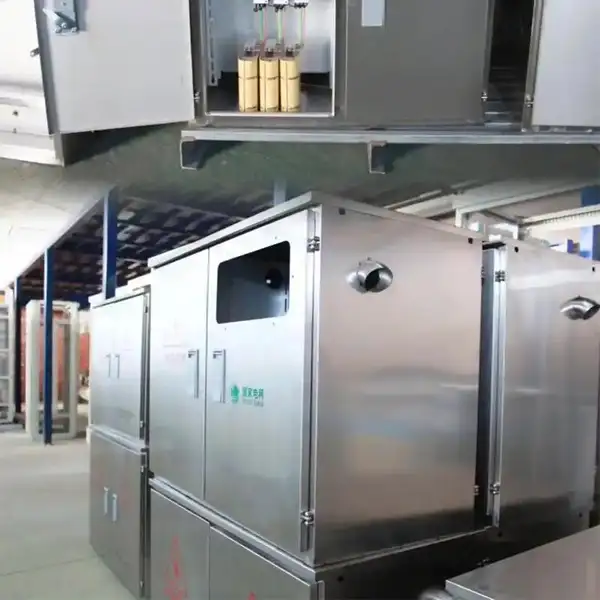

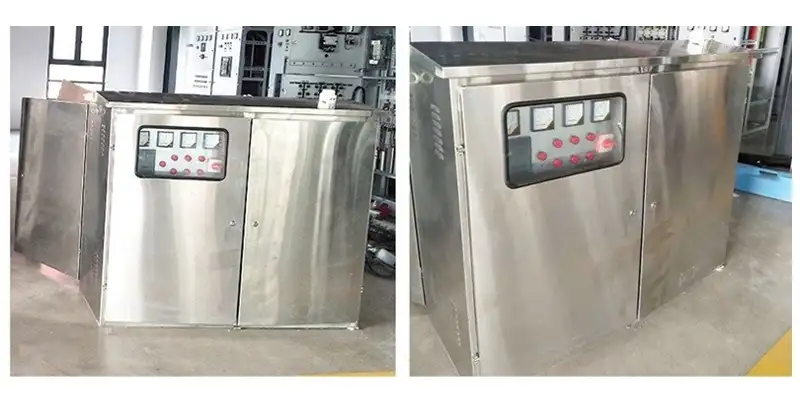

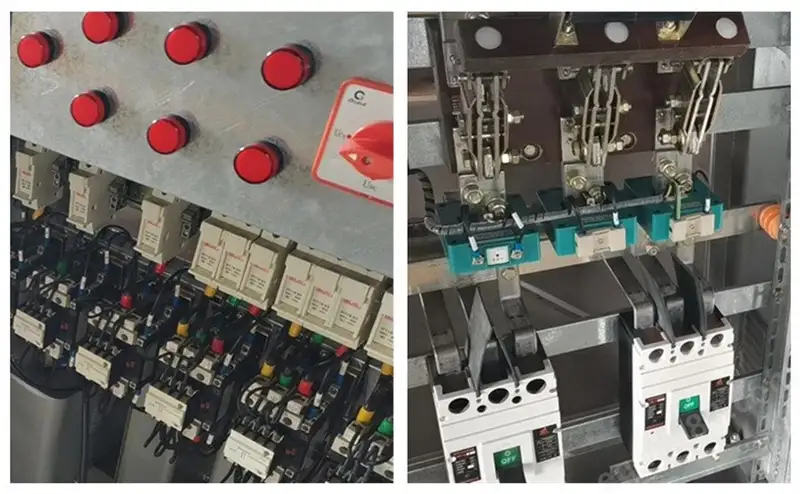

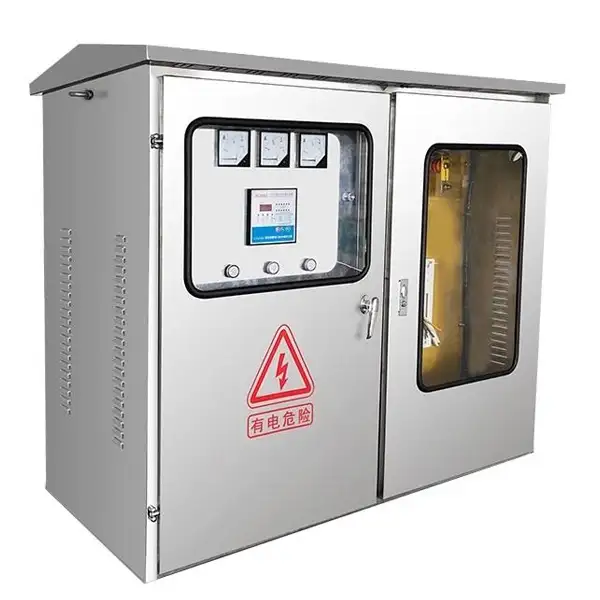

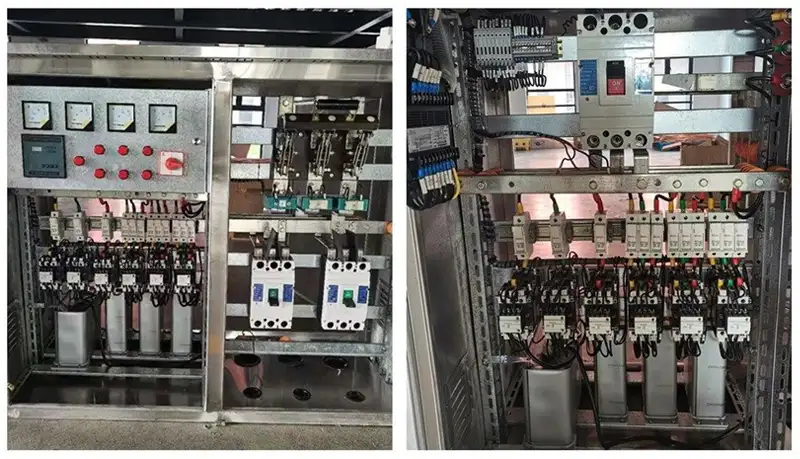

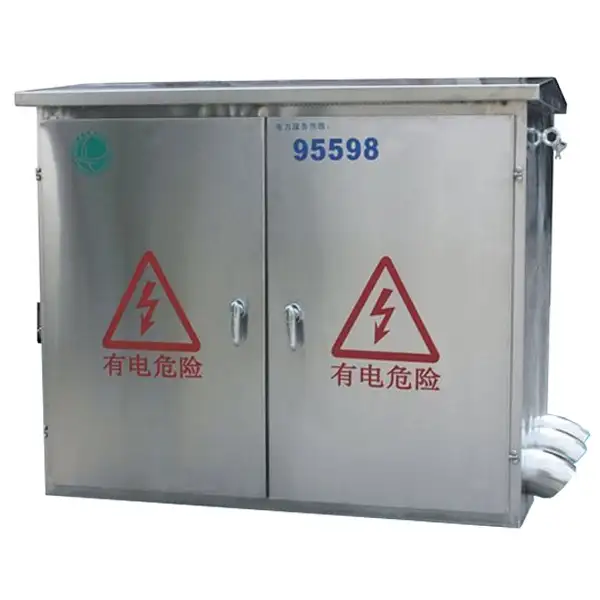

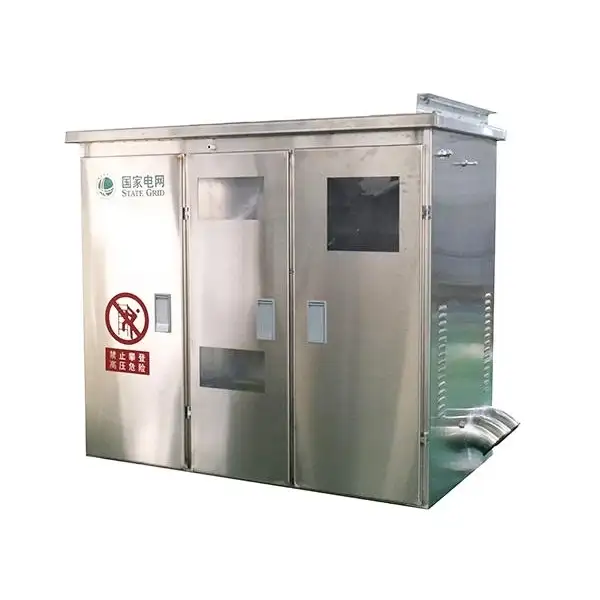

สินค้าแสดง
