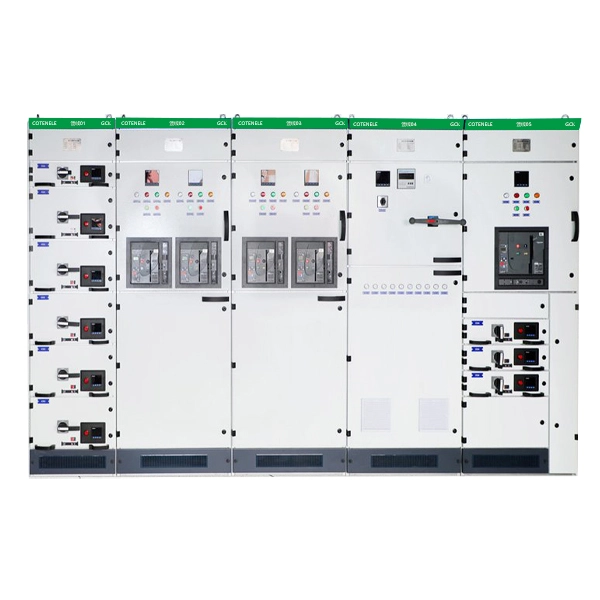

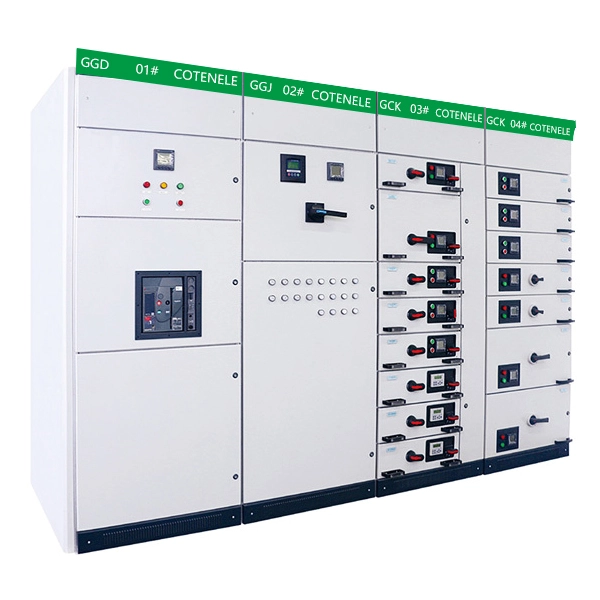

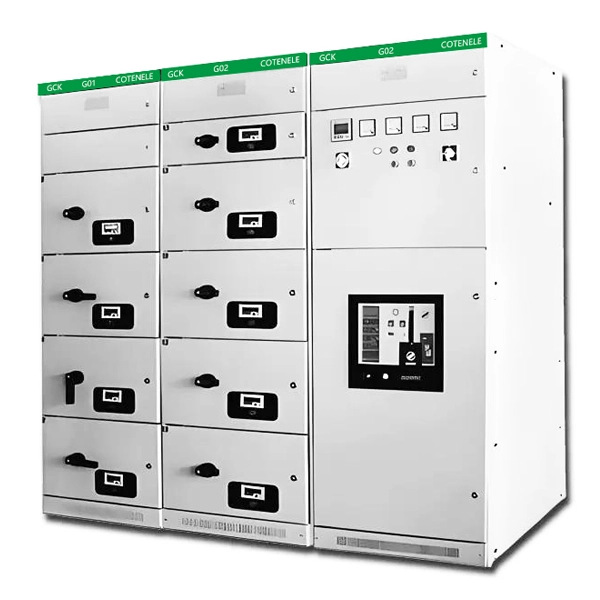

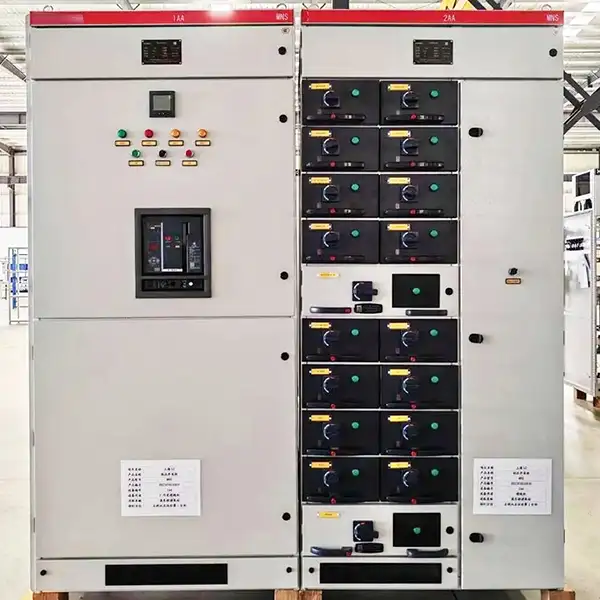

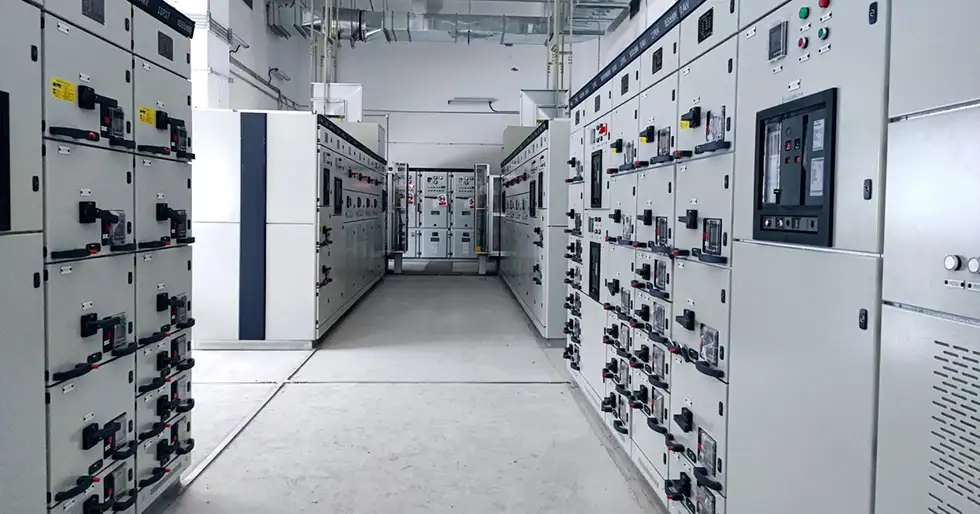

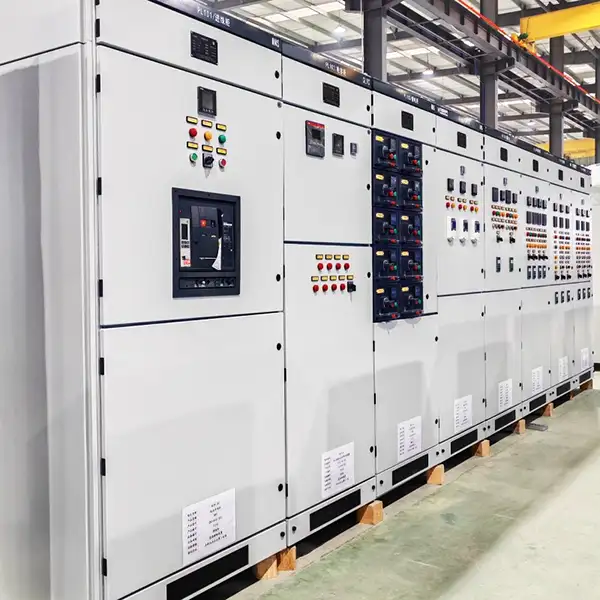

แผงสวิตช์แรงดันต่ำ GCK สามารถถอนออกได้

แผงสวิตช์บอร์ดแรงดันต่ำแบบถอดได้ GCK ที่ผลิตโดย Cotenele เป็นสวิตช์เกียร์แบบถอดได้แรงดันต่ำในประเทศที่ใช้กันอย่างแพร่หลายสำหรับการจ่ายพลังงานและการควบคุมมอเตอร์ในโรงไฟฟ้า โรงงานอุตสาหกรรม และอาคารสูง

สวิตช์เกียร์แรงดันต่ำนี้ใช้การออกแบบโมดูลาร์พร้อมช่องแยกสำหรับบัสบาร์ ยูนิตการทำงาน และสายเคเบิล ซึ่งช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน แต่ละลิ้นชักมีตำแหน่งสามตำแหน่ง ได้แก่ "เชื่อมต่อแล้ว" "ทดสอบ" และ "ตัดการเชื่อมต่อ" ช่วยให้สามารถบำรุงรักษาวงจรได้โดยไม่ต้องตัดพลังงานบัสบาร์หลัก

แผงสวิตช์แรงดันไฟฟ้าต่ำ GCK แบบถอดได้มีแรงดันไฟฟ้าฉนวนสูงถึง 660V, กระแสไฟบัสบาร์แนวนอนสูงถึง 4000A และความสามารถในการทนต่อช่วงเวลาอันสั้นที่แข็งแกร่ง เมื่อเปรียบเทียบกับประเภท GCS หรือ MNS GCK มีโครงสร้างที่กะทัดรัดกว่าและต้นทุนที่ต่ำกว่า ทำให้เหมาะสำหรับการใช้งานที่คำนึงถึงต้นทุนเป็นหลัก

การบำรุงรักษาตามปกติประกอบด้วยการทำความสะอาดอุปกรณ์ การตรวจสอบความร้อนสูงเกินไปที่จุดเชื่อมต่อสายเคเบิล และตรวจสอบการสึกหรอของชุดปลั๊กอินเพื่อให้มั่นใจว่าการทำงานมีความเสถียรในระยะยาว

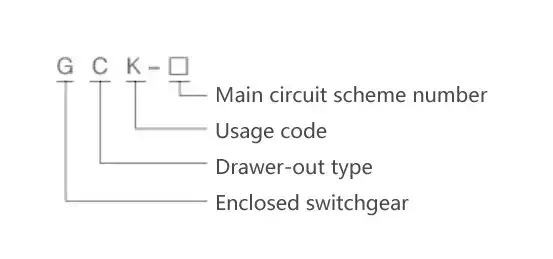

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

สภาพแวดล้อมการทำงาน

1. ระดับความสูงต้องไม่เกิน 2,000 เมตร เหนือระดับน้ำทะเล

2. อุณหภูมิอากาศโดยรอบต้องไม่สูงกว่า +40 °C โดยมีอุณหภูมิเฉลี่ย 24 ชั่วโมงไม่เกิน +35 °C และต้องไม่ต่ำกว่า –50 °C

3. ข้อกำหนดด้านบรรยากาศ:อากาศจะต้องสะอาด ความชื้นสัมพัทธ์ต้องไม่เกิน 50 % ที่อุณหภูมิ +40 °C อนุญาตให้มีความชื้นสัมพัทธ์ที่สูงขึ้นได้ที่อุณหภูมิต่ำกว่า เช่น 90 % ที่ +20 °C

4. ต้องติดตั้งอุปกรณ์ในสถานที่ปลอดจากไฟไหม้ อันตรายจากการระเบิด มลภาวะรุนแรง การกัดกร่อนของสารเคมี หรือการสั่นสะเทือนที่รุนแรง

5. ความเอียงที่อนุญาตสัมพันธ์กับระนาบแนวตั้งจะต้องไม่เกิน 5°

6. ผลิตภัณฑ์นี้เหมาะสำหรับการขนส่งและการเก็บรักษาที่อุณหภูมิตั้งแต่ –25 °C ถึง +55 °C และในระยะเวลาสั้น ๆ (ไม่เกิน 24 ชั่วโมง) ถึง +70 °C

หากไม่สามารถปฏิบัติตามเงื่อนไขข้างต้นได้ ผู้ใช้จะต้องแจ้งให้ผู้ผลิตทราบในขณะที่ทำการสั่งซื้อ เพื่อให้สามารถบรรลุข้อตกลงร่วมกันได้

โครงสร้างผลิตภัณฑ์

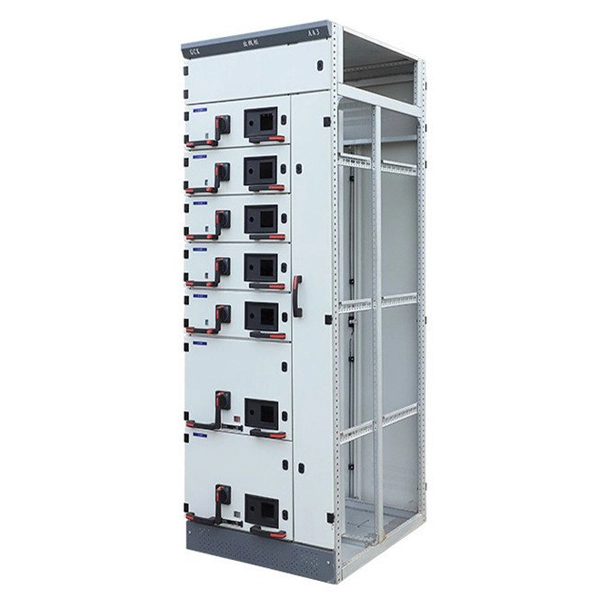

1. กรอบการทำงานพื้นฐาน

สวิตช์บอร์ดแรงดันต่ำ GCK แบบถอนได้ใช้โครงสร้างการเชื่อมต่อแบบสลักเกลียวแบบโมดูลาร์ ส่วนประกอบเฟรมทั้งหมดเชื่อมต่อกันด้วยสกรูเพื่อสร้างเฟรมพื้นฐาน จากนั้น ประตู แผง ฉากกั้น ลิ้นชัก ขายึด บัสบาร์ และอุปกรณ์ไฟฟ้าจะถูกเพิ่มตามลำดับเพื่อให้การประกอบเสร็จสมบูรณ์

2. ลักษณะของเฟรม

โครงใช้เหล็กหน้าตัดที่ประกอบเข้ากับฉากยึดสามมิติ การเชื่อมต่อทั้งหมดเป็นแบบสลักเกลียว (ไม่มีการเชื่อม) ซึ่งช่วยลดการเสียรูปในการเชื่อมและความเค้นตกค้าง จึงช่วยเพิ่มความแม่นยำในการติดตั้ง รูยึดบนเฟรมและชิ้นส่วนต่างๆ เป็นไปตามตะแกรงโมดูลาร์ 20 มม. (E = 20 มม.)

3. การรักษาพื้นผิว

ชิ้นส่วนโครงสร้างภายในชุบซิงค์ ชิ้นส่วนภายนอกจะถูกดอง ฟอสเฟต แล้วเคลือบด้วยผงอีพอกซีไฟฟ้าสถิต

4. Power Center (PC) – หน่วยขาเข้า

(1) ส่วนบน:ช่องบัสบาร์แนวนอน

(2) ด้านล่าง:ช่องเบรกเกอร์

(3) เบรกเกอร์อาจเป็นประเภทภายในประเทศ (เช่น ซีรีส์ DW15C, ME) หรือประเภทนำเข้า (เช่น ซีรีส์ ABB F‑ รวมถึงเบรกเกอร์อัจฉริยะ)

(4) สำหรับยูนิตขาเข้าของ PC ที่มีวงจรหลักติดตั้งด้านหลัง (รวมถึงตัวเชื่อมต่อบัส):

630 A – 1600 A → ขนาดตู้:800 (ก) × 1,000 (ล) × 2200 (ส) มม.

ไม่มีวงจรติดตั้งด้านหลัง:800 × 800 × 2200 มม.

(5) สำหรับ 1600 A – 3150 A:

ด้วยวงจรที่ติดตั้งด้านหลัง:1,000 × 1,000 × 2200 มม.

ไม่มีวงจรติดตั้งด้านหลัง:1000 × 800 × 2200 มม.

5. Power Center (PC) – หน่วยป้อน

การก่อสร้างที่คล้ายกันกับยูนิตที่เข้ามา สำหรับกระแสป้อน 630 A – 1600 A หนึ่งตู้ (1000 × 1000 × 2200 มม.) รองรับวงจรที่จัดเรียงในแนวตั้งสองวงจร

6. ศูนย์ควบคุมมอเตอร์ (MCC) – ตัวเลือกการติดตั้งสองแบบ

ติดผนัง (ด้านหลังเข้าได้จากด้านหน้าเท่านั้น):

สูงสุด:บัสบาร์แนวนอน ด้านล่าง: พื้นที่ใช้งานของลิ้นชัก (กว้าง 600 มม. สูง 1840 มม.) ด้านซ้ายเป็นตู้ลิ้นชัก ด้านขวา – บริเวณทางออกเคเบิลกว้าง 200 มม. ขนาดตู้: 800 (ก) × 500 (ล) × 2200 (ส) มม.

แบบตั้งพื้น (เข้าออกได้ทั้งสองด้าน):

ความกว้างของตู้ 600 มม. บริเวณทางออกเคเบิลด้านหลัง ขนาดตู้:600 (ก) × 800 หรือ 1,000 (ล) × 2200 (ส) มม. แนะนำให้ใช้ความลึก 1,000 มม. เพื่อให้ตรงกับตู้ PC

เมื่อดึงลิ้นชักออก จะไม่มีชิ้นส่วนใด ๆ ปรากฏให้เห็น จึงมั่นใจในความปลอดภัย

7. การล็อคลิ้นชักและการแลกเปลี่ยนกัน

ตู้ลิ้นชักและประตูเชื่อมต่อกันด้วยกลไกผ่านกลไกการทำงานของสวิตช์หลัก เมื่อปิดสวิตช์หลัก ประตูจะไม่สามารถเปิดได้ สามารถล็อคกลไกในตำแหน่งปิดหรือเปิดได้

ช่องต่างๆ ถูกคั่นด้วยฉากกั้นโลหะ ลิ้นชักสามารถเปลี่ยนได้เต็มที่

สามตำแหน่ง:เชื่อมต่อ ทดสอบ และยกเลิกการเชื่อมต่อ ลิ้นชักจะล็อคอัตโนมัติในแต่ละตำแหน่ง การดึงแผ่นด้านซ้ายจะปลดสลักเพื่อเลื่อนไปยังตำแหน่งถัดไป คุณสมบัติป้องกันการตกหล่นป้องกันไม่ให้ลิ้นชักหล่นเมื่อดึงออกจนสุด

8. ช่องคงที่ (เช่น การชดเชยตัวเก็บประจุ การวัดแสง)

หน่วยคงที่มีขนาดภายนอกและการจัดเรียงบัสบาร์แนวนอนเหมือนกันกับชุดลิ้นชัก ทำให้สามารถติดตั้งแบบเคียงข้างกันได้

9. ระบบบัสบาร์ - สามเฟส ห้าสาย

บัสบาร์แนวนอน:บัสบาร์เดี่ยวสำหรับกระแสไฟพิกัด ≤1250 A; บัสบาร์คู่สำหรับ>1250 A.

ข้อต่อระหว่างตู้ที่อยู่ติดกันใช้บล็อกเชื่อมต่อ

บัสบาร์แนวตั้งถูกปิดอยู่ในตัวเรือนพลาสติกวิศวกรรมโพลีคาร์บอเนต โดยมีสิ่งกีดขวางภายในเพื่อจำกัดการแพร่กระจายของส่วนโค้ง

บัสบาร์ที่เป็นกลาง (N) อยู่ที่ด้านบนด้านหน้าของตู้

บัสบาร์สายดินป้องกัน (PE) อยู่ที่ด้านล่างและเชื่อมต่อกับพาร์ติชันของตู้และประตู เพื่อให้มั่นใจว่ามีการต่อสายดินอย่างต่อเนื่อง

10. การระบายอากาศและการป้องกัน

ช่องระบายอากาศตามธรรมชาติมีไว้ที่ด้านบนและด้านล่างของตู้โดยไม่ลดระดับการป้องกันของตู้

ระดับการป้องกันตัวเครื่องคือ IP40

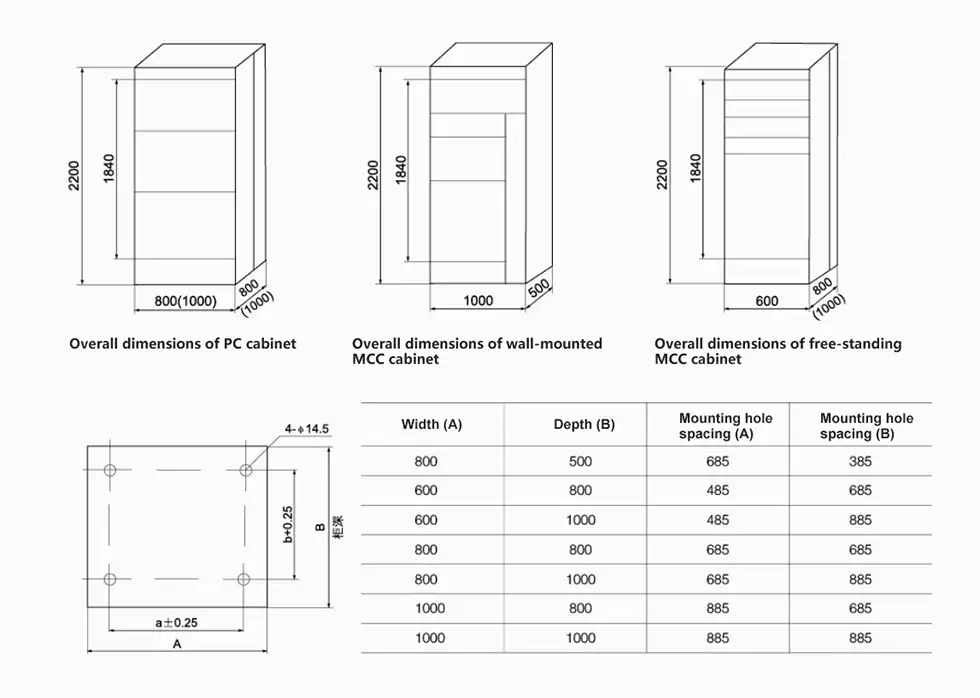

ขนาดโดยรวมและขนาดการติดตั้ง

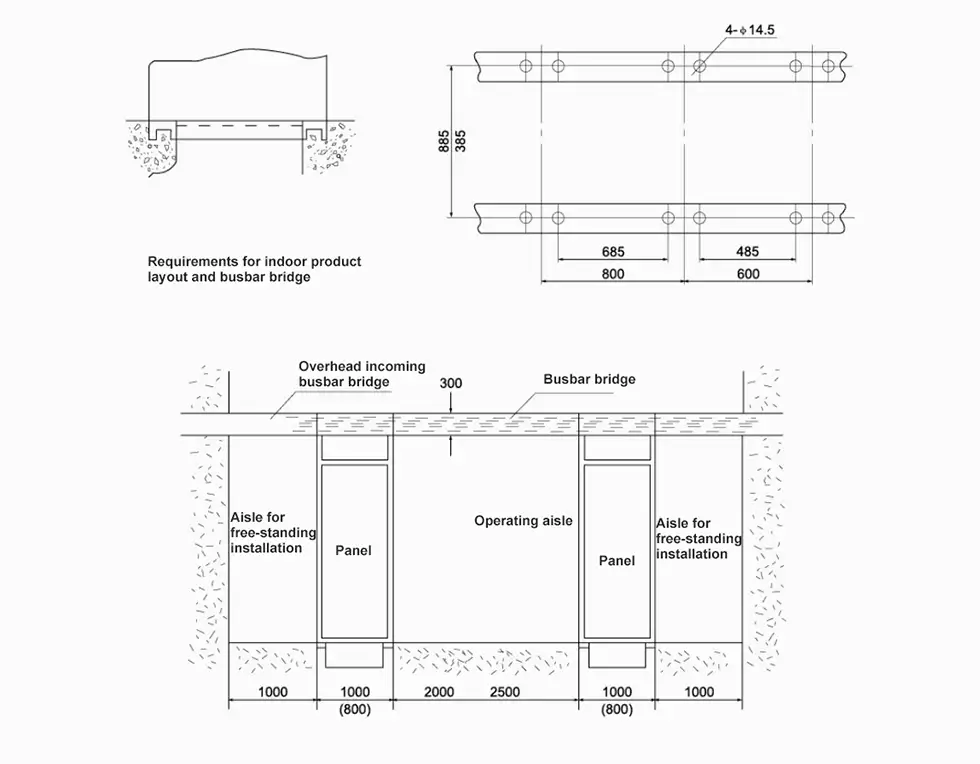

ตู้ลิ้นชัก GCK – แผนผังการติดตั้งฐานราก

หมายเหตุ: บริษัทของเรามีสะพานบัสบาร์หลายรูปแบบตามคำขอของผู้ใช้

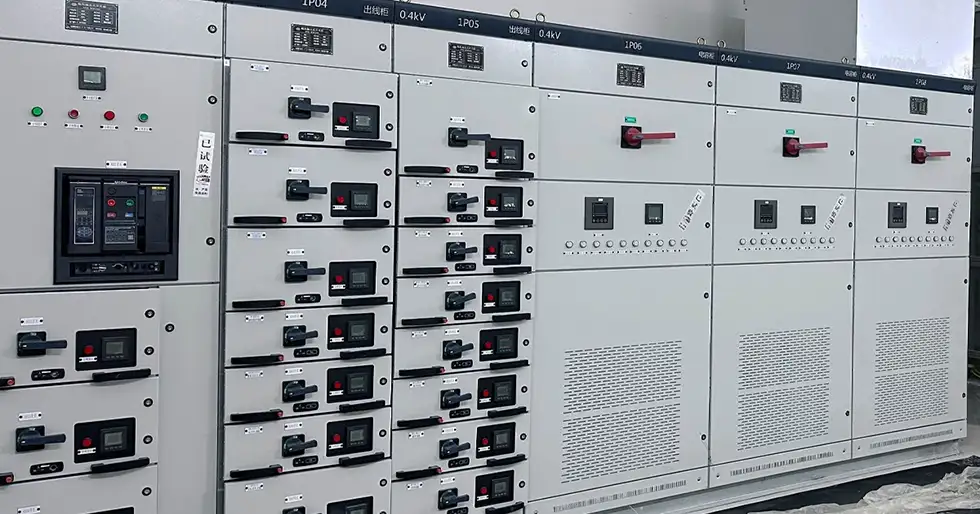

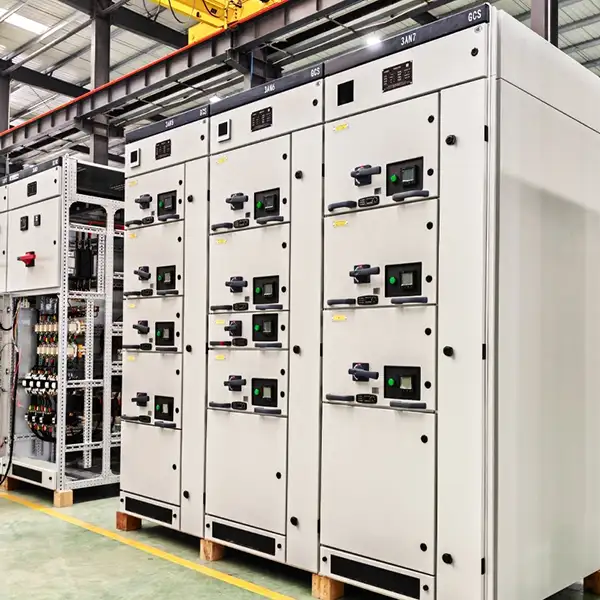

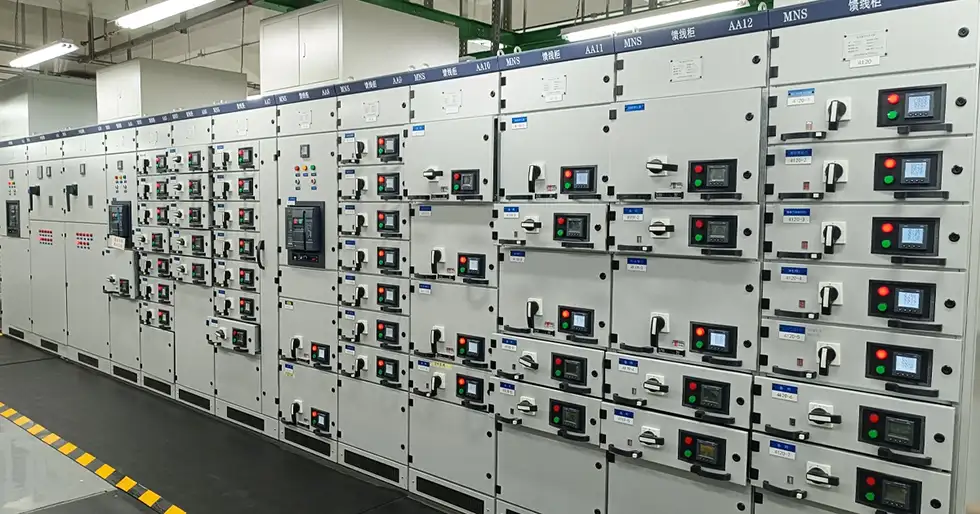

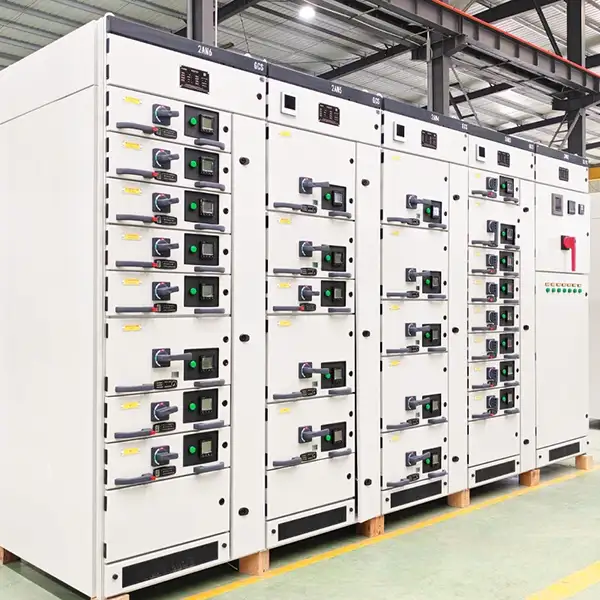

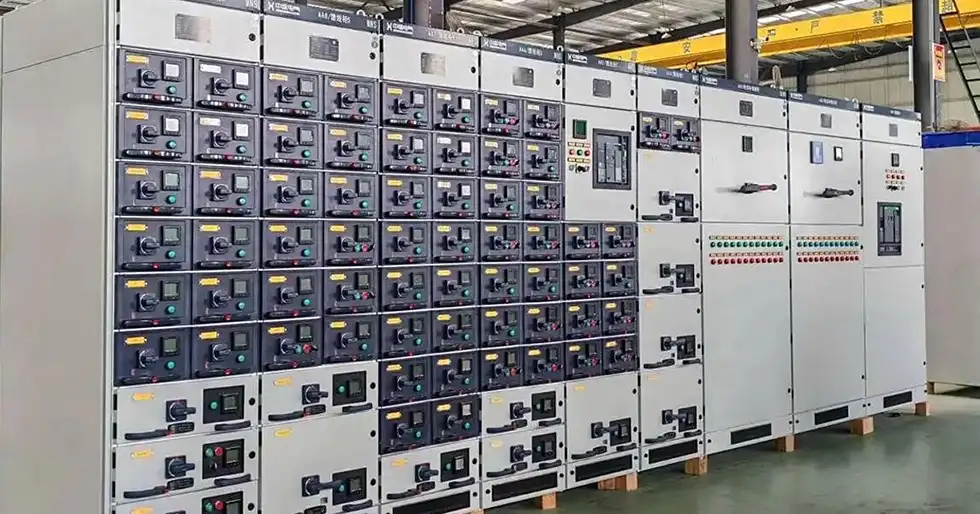

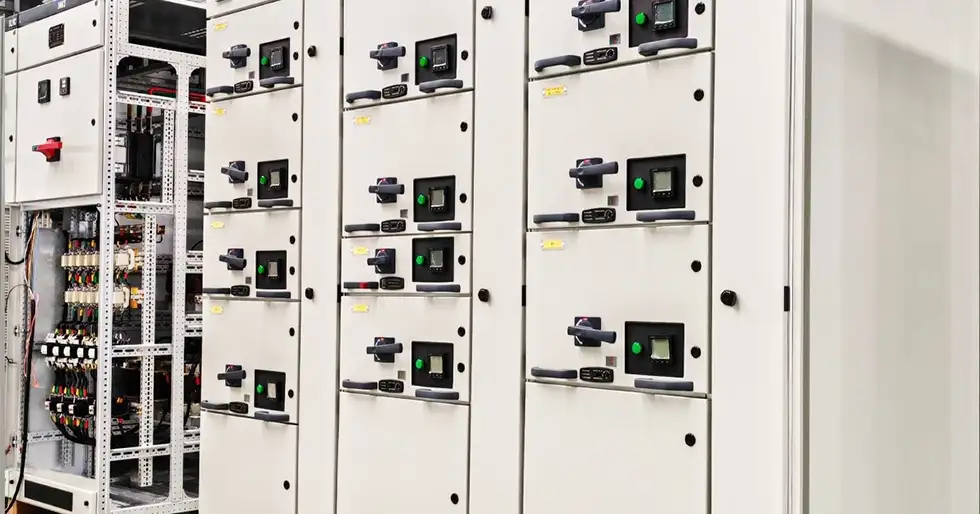

สินค้าแสดง
