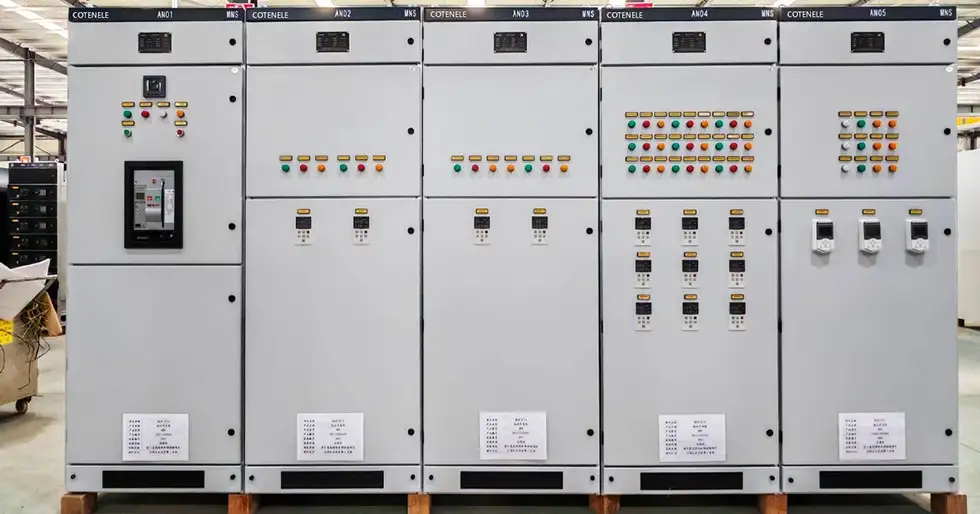

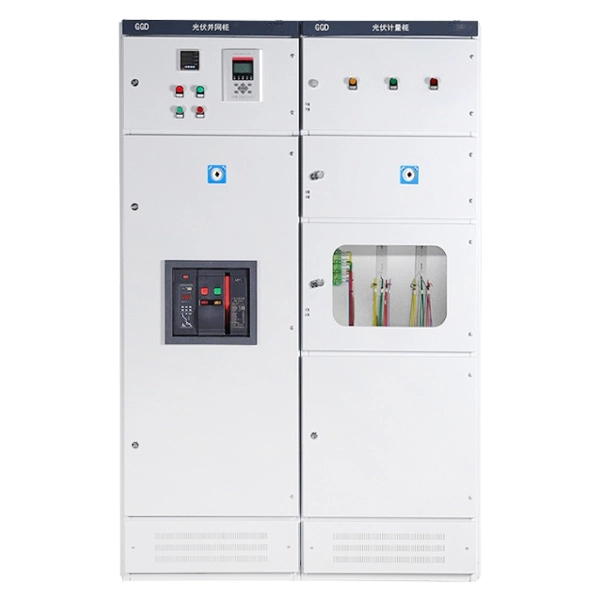

แผง LV สวิตช์เกียร์แรงดันต่ำ GGD

Cotenele คือผู้ผลิตและผู้ส่งออกอุปกรณ์ไฟฟ้าแรงดันต่ำขนาดใหญ่ แผงสวิตช์เกียร์แรงดันต่ำ GGD LV เป็นอุปกรณ์ไฟฟ้าที่เราผลิตโดย เป็นตู้กระจายสินค้าแบบตายตัวที่ใช้กันอย่างแพร่หลายในระบบไฟฟ้า 380V–660V สร้างจากเหล็กขึ้นรูปเย็น 8MF พร้อมรูยึดแบบโมดูลาร์ โดดเด่นด้วยการระบายอากาศตามธรรมชาติผ่านช่องระบายความร้อนด้านบนและด้านล่างเพื่อการระบายความร้อนที่มีประสิทธิภาพ ซีรีส์นี้ประกอบด้วยสามรุ่น: GGD1 (1000A/15kA), GGD2 (1500A/30kA) และ GGD3 (3150A/50kA) เกรดการป้องกันมีตั้งแต่ IP30 ถึง IP54

สวิตช์เกียร์แรงดันต่ำซีรีส์ GGD นั้นแตกต่างกับประเภทการดึงออก เช่น GCS หรือ MNS ซึ่งต้องการการบำรุงรักษาเมื่อปิดเครื่อง แต่ให้โซลูชันที่ง่ายกว่าและประหยัดกว่า การใช้งานทั่วไปของสวิตช์เกียร์ GGD ได้แก่ โรงงานอุตสาหกรรม อาคารพาณิชย์ ศูนย์ข้อมูล และโครงการโครงสร้างพื้นฐาน สวิตช์เกียร์แรงดันต่ำซีรีส์นี้สอดคล้องกับมาตรฐานวิชาชีพระดับชาติ เช่น GB72511, JB/T9961 และ IEC61439 ect

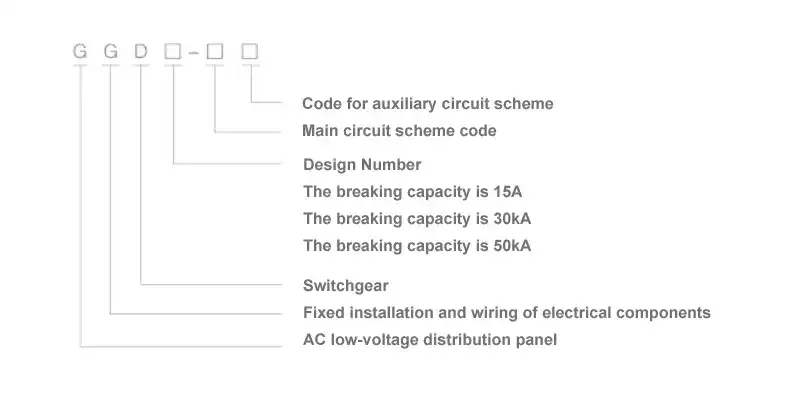

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

แผง LV สวิตช์เกียร์แรงดันต่ำ Cotenele GGD เหมาะสำหรับสภาพแวดล้อมการทำงานต่อไปนี้:

1. อุณหภูมิอากาศโดยรอบจะต้องไม่เกิน +40°C หรือลดลงต่ำกว่า -5°C และอุณหภูมิเฉลี่ยในช่วง 24 ชั่วโมงใดๆ จะต้องไม่สูงกว่า +35°C

2. สภาพบรรยากาศ : อากาศต้องสะอาด ความชื้นสัมพัทธ์ต้องไม่เกิน 50% ที่อุณหภูมิสูงสุด +40°C อนุญาตให้มีความชื้นสัมพัทธ์ที่สูงขึ้นได้ที่อุณหภูมิต่ำกว่า เช่น 90% ที่ +20°C โดยมีเงื่อนไขว่าต้องคำนึงถึงความเป็นไปได้ที่จะเกิดการควบแน่นเป็นครั้งคราวอันเป็นผลมาจากการเปลี่ยนแปลงของอุณหภูมิ

3. ระดับความสูงต้องไม่เกิน 2,000 เมตร เหนือระดับน้ำทะเล

4. หน่วยนี้เหมาะสำหรับการขนส่งและการเก็บรักษาในช่วงอุณหภูมิ -25°C ถึง +55°C และอาจสัมผัสกับอุณหภูมิสูงถึง +70°C ในช่วงเวลาสั้นๆ (ไม่เกิน 24 ชั่วโมง) ภายใต้อุณหภูมิที่สูงมากดังกล่าว เครื่องจะต้องไม่เกิดความเสียหายที่ไม่สามารถรักษาให้หายขาดได้ และจะต้องสามารถทำงานได้ตามปกติภายใต้สภาวะมาตรฐาน

5. หากไม่สามารถตอบสนองเงื่อนไขการทำงานข้างต้นได้ ปัญหาจะต้องได้รับการแก้ไขโดยการเจรจาระหว่างผู้ใช้และผู้ผลิต

6. เมื่อจะใช้หน่วยนี้บนแท่นขุดเจาะน้ำมันนอกชายฝั่งและแท่นผลิตหรือในโรงไฟฟ้านิวเคลียร์ จะต้องสรุปข้อตกลงทางเทคนิคที่แยกต่างหาก

ลักษณะโครงสร้างของสวิตช์เกียร์แรงดันต่ำ GGD คืออะไร?

1. โครงสร้างตู้โดยรวม

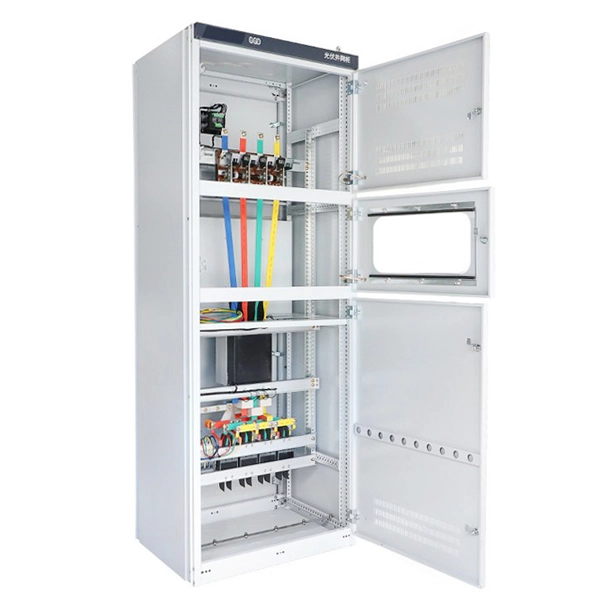

ตู้จำหน่ายไฟฟ้ากระแสสลับแรงดันต่ำ GGD ใช้การออกแบบตู้อเนกประสงค์ โครงประกอบจากเหล็กขึ้นรูปเย็น 8MF ผ่านการเชื่อมบางส่วน เพื่อให้มั่นใจถึงความแม่นยำและคุณภาพของตู้ ชิ้นส่วนโครงสร้างและส่วนประกอบเสริมทั้งหมดได้รับการจัดหาโดยผู้ผลิตเหล็กรูปทรงที่ได้รับมอบหมาย ส่วนประกอบของแผงใช้การออกแบบแบบโมดูลาร์และมีรูสำหรับติดตั้ง 20 โมดูล ซึ่งให้ความคล่องตัวสูง ช่วยให้โรงงานสามารถดำเนินการก่อนการผลิตได้ ส่งผลให้วงจรการผลิตสั้นลงอย่างมาก และปรับปรุงประสิทธิภาพการทำงาน

2. การออกแบบการกระจายความร้อน

ในแง่ของการกระจายความร้อน สวิตช์เกียร์แรงดันต่ำ GGD ใช้การระบายอากาศตามธรรมชาติอย่างเต็มที่ อากาศเย็นเข้ามาอย่างต่อเนื่องจากช่องที่ด้านล่างของตู้และเพิ่มขึ้นตามธรรมชาติภายในตู้ที่ค่อนข้างปิดสนิท ทำให้เกิดเส้นทางระบายอากาศที่ไม่มีสิ่งกีดขวาง ซึ่งสามารถขจัดความร้อนออกจากภายในแผงแรงดันต่ำได้อย่างมีประสิทธิภาพ โดยไม่ต้องใช้พลังงานเพิ่มเติม ซึ่งจะทำให้ได้ความเย็นที่มีประสิทธิภาพ

3. การออกแบบที่สวยงามและภายนอก

จากมุมมองของการออกแบบภายนอก ตู้ GGD เป็นไปตามข้อกำหนดของการออกแบบผลิตภัณฑ์อุตสาหกรรมสมัยใหม่ วิธีอัตราส่วนทองคำใช้เพื่อกำหนดขนาดตู้โดยรวมและการแบ่งส่วนต่างๆ ของตู้ เป็นผลให้สวิตช์เกียร์ทั้งหมดมีสัดส่วนที่ดี สวยงาม และรูปลักษณ์ที่สดชื่น

4. ประตูตู้และบานพับ

ประตูตู้เชื่อมต่อกับโครงโดยใช้บานพับแบบหมุนได้ ทำให้การติดตั้งและการถอดทำได้สะดวกมาก แถบซีลยางรูปภูเขาฝังอยู่ตามขอบพับของประตู เมื่อปิดประตู แถบซีลจะถูกบีบอัดจำนวนหนึ่ง ซึ่งไม่เพียงแต่ป้องกันการกระแทกโดยตรงระหว่างประตูกับตู้เท่านั้น แต่ยังช่วยเพิ่มระดับการป้องกันประตูได้อย่างมีประสิทธิภาพอีกด้วย

5. ระบบป้องกันสายดิน

สำหรับการป้องกันการต่อสายดิน ประตูเครื่องมือที่มีส่วนประกอบทางไฟฟ้าจะเชื่อมต่อกับเฟรมได้อย่างน่าเชื่อถือโดยใช้สายทองแดงตีเกลียว ในเวลาเดียวกัน ชิ้นส่วนยึดภายในทั้งหมดจะเชื่อมต่อกับเฟรมด้วยสกรูที่มีลายนูน ด้วยวิธีนี้ ตู้ทั้งหมดจะสร้างระบบป้องกันสายดินที่สมบูรณ์และต่อเนื่อง เพื่อให้มั่นใจในความปลอดภัยของเจ้าหน้าที่ปฏิบัติการและบำรุงรักษา

6. การเคลือบผิว

พื้นผิวตู้เคลือบด้วยสีอบพื้นผิวสีส้มโพลีเอสเตอร์ การเคลือบนี้ให้การยึดเกาะที่แข็งแกร่งและพื้นผิวที่ดี ขณะเดียวกันก็ทำให้ทั้งตู้มีโทนสีด้านที่นุ่มนวลซึ่งหลีกเลี่ยงแสงจ้าได้อย่างมีประสิทธิภาพ สิ่งนี้ไม่เพียงแต่ช่วยเพิ่มรูปลักษณ์ของผลิตภัณฑ์ แต่ยังสร้างสภาพแวดล้อมทางการมองเห็นที่สะดวกสบายยิ่งขึ้นสำหรับผู้เข้าร่วมประชุมอีกด้วย

7. ฝาครอบด้านบนและวงแหวนยก

มีวงแหวนยกสี่วงอยู่ที่มุมทั้งสี่ของด้านบนของแผง GGD วงแหวนยกเหล่านี้ใช้สำหรับการยกและการขนส่ง อำนวยความสะดวกในการจัดการและการวางตำแหน่งอุปกรณ์ ฝาครอบด้านบนของแผงสามารถถอดออกได้ การออกแบบนี้ช่วยให้ผู้ใช้สามารถถอดออกได้เพื่อความสะดวกในการประกอบและการปรับบัสบาร์หลักในสถานที่เมื่อจำเป็น

8. ระดับการป้องกัน

เกรดการป้องกันมาตรฐานของแผงแรงดันไฟฟ้าต่ำ GGD คือ IP30 ซึ่งตรงตามข้อกำหนดของสภาพแวดล้อมภายในอาคารส่วนใหญ่ หากสภาพแวดล้อมการทำงานของผู้ใช้ต้องการระดับการป้องกันที่สูงกว่าหรือแตกต่างกัน ก็สามารถเลือกระดับการป้องกันอื่น ๆ ได้ตั้งแต่ IP20 ถึง IP40 เพื่อปรับให้เข้ากับสภาพการทำงานต่างๆ

สวิตช์เกียร์แรงดันต่ำ GGD VS สวิตช์ชนิดดึงออก

การเลือกและข้อควรระวัง

การเลือกแผง LV สวิตช์เกียร์แรงดันต่ำ GGD ที่ถูกต้องเป็นสิ่งสำคัญสำหรับความปลอดภัยของระบบ:

จับคู่พารามิเตอร์หลัก: ขั้นแรก เลือกรุ่นที่เหมาะสม เช่น GGD1, GGD2, GGD3 ตามกระแสโหลดจริงและกระแสลัดวงจร เราแนะนำให้เผื่ออัตรากำไรขั้นต้นไว้ 20% สำหรับปัจจุบัน

การติดตั้งและการกระจายความร้อน: สำหรับการใช้งานกระแสสูง เช่น มากกว่า 3200a ให้พิจารณาเพิ่มความลึกของแผง เช่น ตู้ด้านบนอาจต้องใช้ความลึก 1200 มม. รักษาระยะห่างอย่างน้อย 800 มม. ด้านหน้าและด้านหลังแผงแรงดันไฟฟ้าต่ำเพื่อการบำรุงรักษา

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง หรือมีฝุ่นมาก ให้เลือกรุ่นที่มีระดับการป้องกันที่สูงกว่า เช่น IP40

ฟังก์ชั่นและการขยาย: ยืนยันข้อกำหนดสำหรับการส่งข้อมูล เช่น การตรวจสอบพลังงาน และอนุญาตให้มีพื้นที่เพียงพอสำหรับความต้องการในการขยายในอนาคต

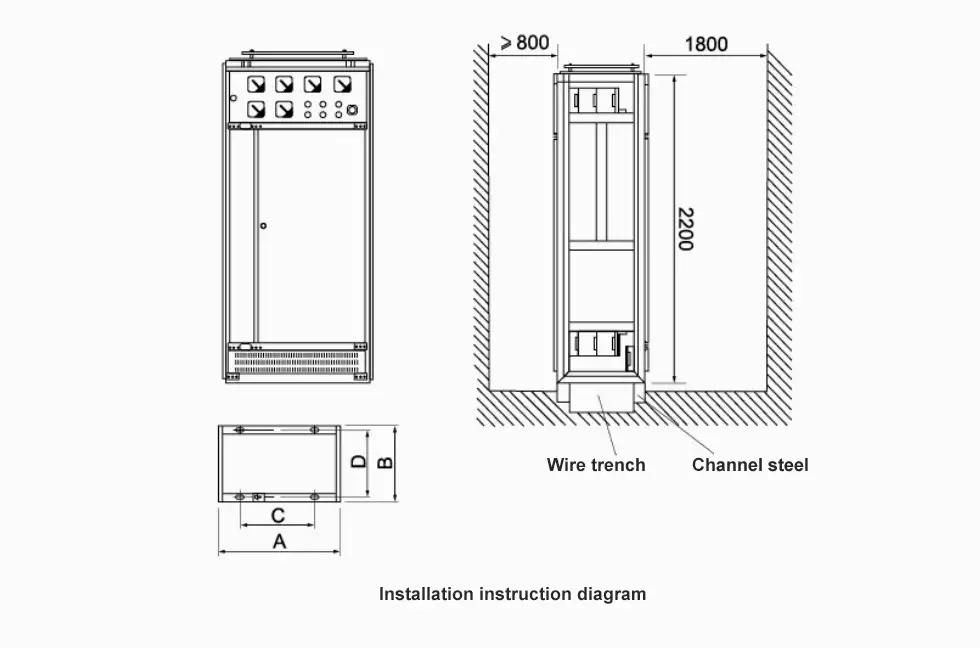

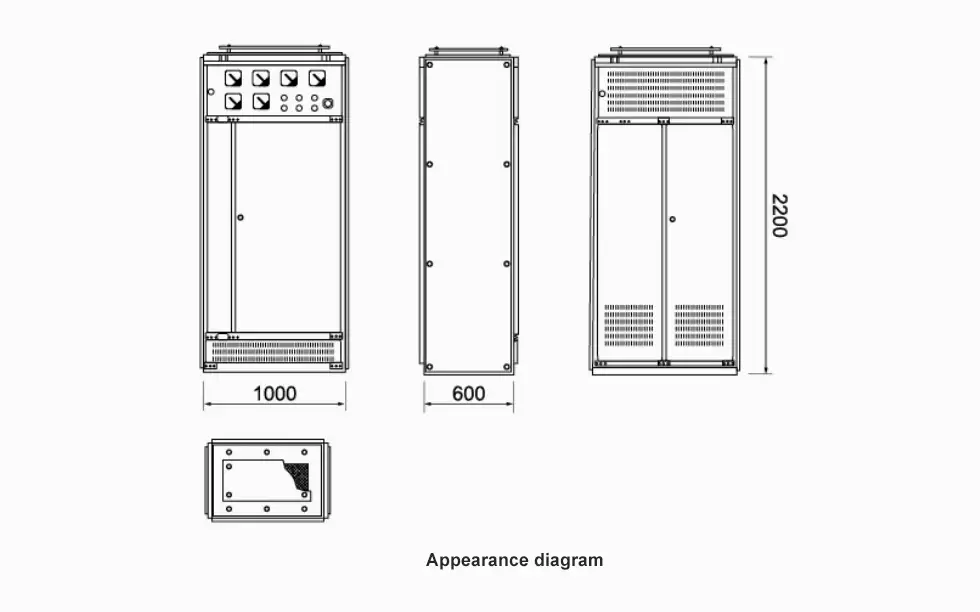

แผนภาพคำแนะนำลักษณะที่ปรากฏและการติดตั้ง

ความแข็งแกร่งในการผลิต Cotenele

Cotenele International Trade (Wenzhou) Co., Ltd ดำเนินธุรกิจโรงงานผลิตของตนเองซึ่งครอบคลุมพื้นที่มากกว่า 30,000 ตารางเมตรในเมือง Yueqing มณฑลเจ้อเจียง หรือที่รู้จักกันในชื่อเมืองหลวงทางไฟฟ้าของจีน

We focus on the manufacturing and export of:

• สวิตช์เกียร์แรงดันต่ำ

• สวิตช์เกียร์แรงดันปานกลาง

• สวิตช์เกียร์หุ้มฉนวนแก๊ส (GIS)

• วงแหวนยูนิตหลัก (RMU)

• สถานีไฟฟ้าย่อยสำเร็จรูป

• เบรกเกอร์วงจรสุญญากาศ

• สวิตช์แบ่งโหลด

• ตัวตัดการเชื่อมต่อ

• หม้อแปลงไฟฟ้ากำลัง

บริษัทของเราได้รับ:

• การรับรองระบบการจัดการคุณภาพ ISO9001

• การรับรองระบบการจัดการสิ่งแวดล้อม ISO14001

• การรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO45001

เราได้เข้าร่วมในโครงการขนาดใหญ่หลายโครงการ ได้แก่:

• โครงการโรงไฟฟ้าพลังงานลมนอกชายฝั่ง

• โรงไฟฟ้าพลังงานแสงอาทิตย์

• ระบบจ่ายไฟฟ้าทางรถไฟ

• สถานีไฟฟ้าย่อย 110kV

• โครงการโรงไฟฟ้าเหมืองแร่ระหว่างประเทศ

• โครงการโครงสร้างพื้นฐานของไฟฟ้าพลังน้ำ

การใช้งานทางวิศวกรรมที่แท้จริงเหล่านี้ช่วยให้เราปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์และความสามารถในการปรับเปลี่ยนในภาคสนามได้อย่างต่อเนื่อง
