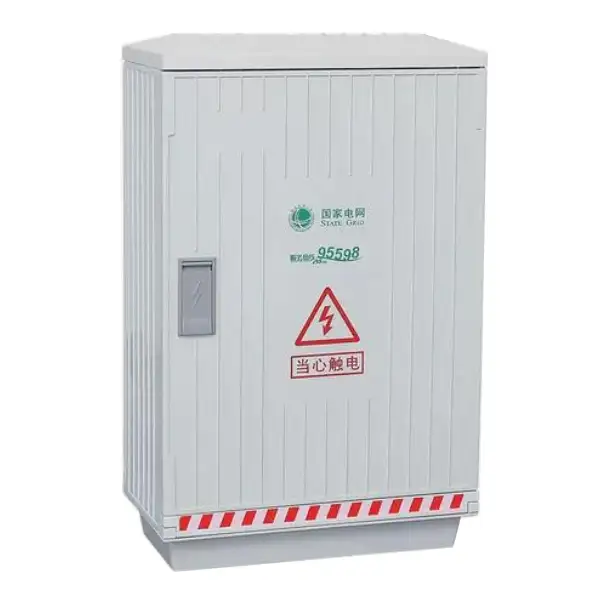

กล่องแยกสายเคเบิลแรงดันต่ำ

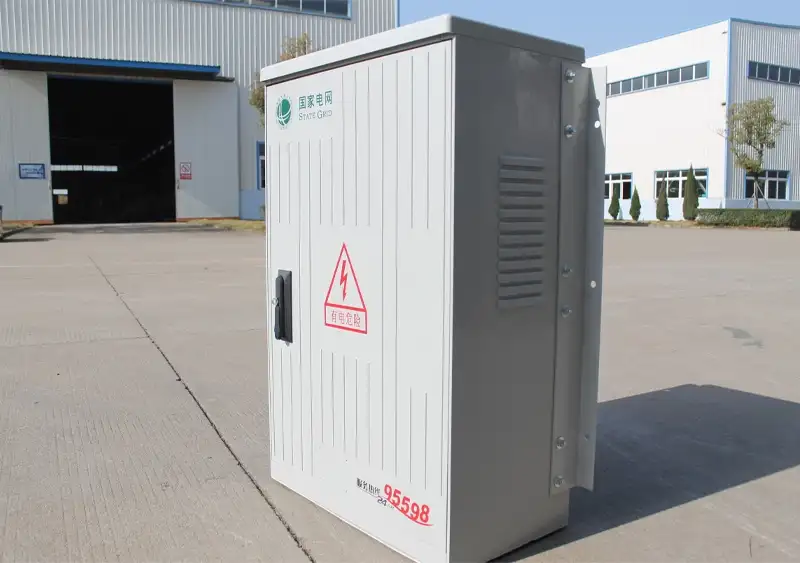

กล่องรวมสัญญาณเคเบิลแรงดันต่ำเป็นหนึ่งในผลิตภัณฑ์หลักของ Cotenele กล่องหุ้มของกล่องกระจายสายเคเบิลแรงดันต่ำ KDF1-Q-S ผลิตจากวัสดุคอมโพสิต SMC โดยใช้การขึ้นรูปแบบอัดที่อุณหภูมิสูง มีคุณสมบัติทนต่อแรงกระแทกได้ดีเยี่ยม ทนต่อแรงดัดงอ ทนต่อการเสื่อมสภาพ ทนต่อการขัดถู ทนต่อการกัดกร่อน ความทนทานด้านสุนทรียะ และการติดตั้งที่สะดวก นอกจากนี้ยังมีความแข็งแรงของฉนวนสูง ความต้านทานส่วนโค้ง และสารหน่วงไฟสูง

ตู้นี้ตรงตามข้อกำหนดของสภาพแวดล้อมและสถานที่ที่รุนแรงต่างๆ ในโครงการวิศวกรรมกลางแจ้งอย่างสมบูรณ์ ภายในกล่องสามารถรองรับสวิตช์ฟิวส์ชนิดมีด, เซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป, สวิตช์บาร์ (หรือตัวถอดสวิตช์ฟิวส์), ระบบบัสบาร์ ฯลฯ เหมาะสำหรับการส่งและจ่ายพลังงานในที่สาธารณะ เช่น การปรับปรุงโครงข่ายไฟฟ้าในเมืองและชนบท วิศวกรรมเทศบาล ชุมชนที่อยู่อาศัย อาคารสูง ฯลฯ ซึ่งทำหน้าที่ควบคุมและป้องกันวงจรย่อยเคเบิลแบบแห้งและสายป้อน

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

1. อุณหภูมิโดยรอบจะต้องไม่เกิน +45°C และจะต้องไม่ต่ำกว่า -35°C และความแตกต่างของอุณหภูมิเฉลี่ยตลอด 24 ชั่วโมงจะต้องไม่เกิน 35°C

2. ความสูงของสถานที่ติดตั้งจะต้องไม่เกิน 2,000 ม.

3. ความชื้นสัมพัทธ์ของอากาศโดยรอบจะต้องไม่เกิน 50% ที่อุณหภูมิสูงสุด +45°C ที่อุณหภูมิต่ำกว่า ความชื้นสัมพัทธ์จะสูงขึ้นได้ (เช่น 80% ที่ +22°C) ต้องคำนึงถึงผลกระทบที่อาจเกิดขึ้นจากการควบแน่นเป็นครั้งคราวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิด้วย

4. อุปกรณ์จะต้องติดตั้งในตำแหน่งที่ปราศจากการสั่นสะเทือนและการกระแทกอย่างรุนแรง และในตำแหน่งที่ส่วนประกอบทางไฟฟ้าจะไม่ถูกกัดกร่อน

5. สำหรับการใช้งานภายใต้สภาพแวดล้อมพิเศษ ปัญหาจะต้องได้รับการแก้ไขผ่านการปรึกษาหารือระหว่างผู้ใช้และบริษัทของเรา

ฟังก์ชั่นหลักของกล่องรวมสัญญาณเคเบิลแรงดันต่ำคืออะไร?

หน้าที่หลักของกล่องแยกสายเคเบิลแรงดันต่ำมีดังนี้:

1. ฟังก์ชั่นการกรีด / กระตุ้นสายเคเบิล:ใกล้กับโหลดไฟฟ้า สามารถใช้กล่องกระจายเพื่อแบ่งสายเคเบิลป้อนหลักส่วนขนาดใหญ่ออกเป็นสายเคเบิลส่วนย่อยเล็กๆ หลายเส้น โดยแต่ละเส้นจ่ายไฟให้กับผู้ใช้ที่แตกต่างกัน เพื่อหลีกเลี่ยงการวางสายเคเบิลหนาตลอดเส้นทางโดยสิ้นเปลือง

2. ฟังก์ชั่นการเปลี่ยน/เชื่อมต่อสายเคเบิล:เมื่อระยะการส่งกำลังยาวและความยาวของสายเคเบิลเส้นเดียวไม่เพียงพอ จำเป็นต้องใช้กล่องกระจายสำหรับการเชื่อมต่อรีเลย์ เมื่อเทียบกับการใช้ข้อต่อกลางสายเคเบิลหลายจุด การใช้กล่องกระจายสำหรับการเชื่อมต่อบนสายที่ยาวกว่า 1,000 เมตร จะทำให้ระบบเชื่อถือได้และปลอดภัยมากขึ้น

ข้อดีของผลิตภัณฑ์คืออะไร?

1.ลักษณะที่ปรากฏ:กล่องหุ้มของกล่องรวมสัญญาณเคเบิลแรงดันต่ำมีคุณสมบัติที่ได้รับการปรับปรุงและสวยงามน่าพึงพอใจ ด้วยขนาดที่เล็ก น้ำหนักเบา และติดตั้งง่าย โครงสร้างภายนอกมีขนาดกะทัดรัดและตรงตามข้อกำหนดระยะห่างตามผิวฉนวน

2.ความปลอดภัย:กล่องหุ้มของกล่องกระจายสัญญาณมีความต้านทานฉนวนสูงและมีความเป็นฉนวนความถี่สูง ซึ่งมีปัจจัยด้านความปลอดภัยสูงและเป็นผลิตภัณฑ์ที่ต้องการสำหรับการปรับปรุงโครงข่ายไฟฟ้า

3.ความต้านทานการกัดกร่อน:กล่องรวมสายนี้มีความทนทานต่อการกัดกร่อนดีเยี่ยม สามารถทนต่อการกัดกร่อนจากกรดเจือจาง ด่าง และเกลือได้ นอกจากนี้ยังมีความทนทานต่อน้ำมัน ตัวทำละลายอินทรีย์ และน้ำทะเลหลายชนิด

4. อายุการใช้งานยาวนาน:กล่องจ่ายไฟแรงดันต่ำนี้ทนทานต่อการเสื่อมสภาพอย่างโดดเด่น โดยมีอายุการใช้งานมากกว่า 30 ปี

5.แข็งแรงและทนทาน:แผงสวิตช์ lv นี้ทนทานต่อแรงกระแทกและแปรรูปได้ดี และไม่เสียหายง่าย

6. ง่ายถ่วง:ฉนวนหุ้มของกล่องจ่ายแรงดันต่ำไม่จำเป็นต้องต่อสายดิน ซึ่งอำนวยความสะดวกในการติดตั้งและประหยัดกำลังคนและทรัพยากรวัสดุจำนวนมาก

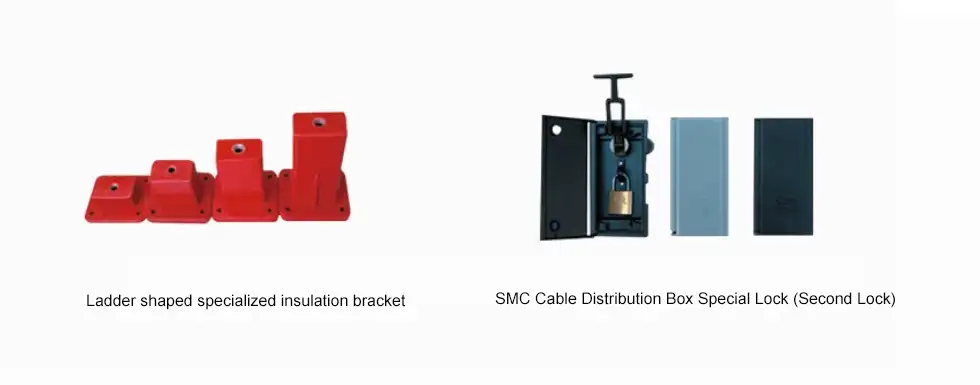

7.ล็อค:กล่องนี้มีฉากยึดฉนวนเฉพาะด้านในและมีตัวล็อคพิเศษ (พร้อมแม่กุญแจอันที่สอง) ที่ประตู

โครงสร้างผลิตภัณฑ์และส่วนประกอบ

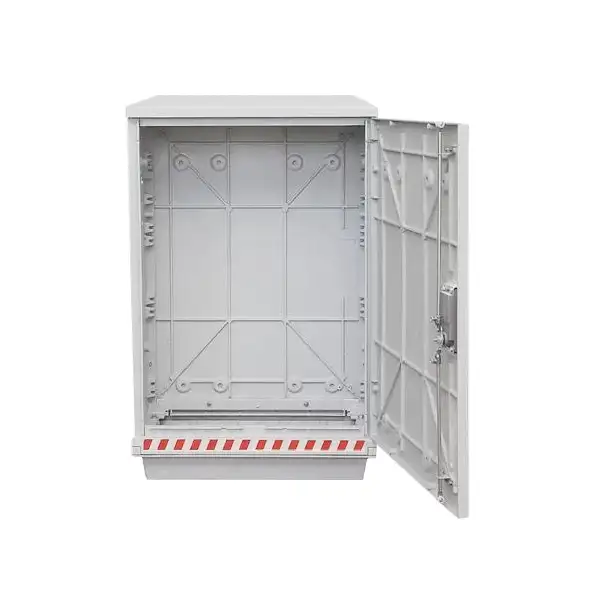

1. สิ่งที่แนบมา/กล่อง:ตู้เป็นโครงสร้างป้องกันภายนอก ต้องเป็นไปตามมาตรฐานการป้องกัน เช่น กันฝน กันฝุ่น กันกระเซ็น ฯลฯ เพื่อให้แน่ใจว่าส่วนประกอบภายในได้รับการปกป้องจากสภาพอากาศและสภาพแวดล้อมที่เลวร้าย

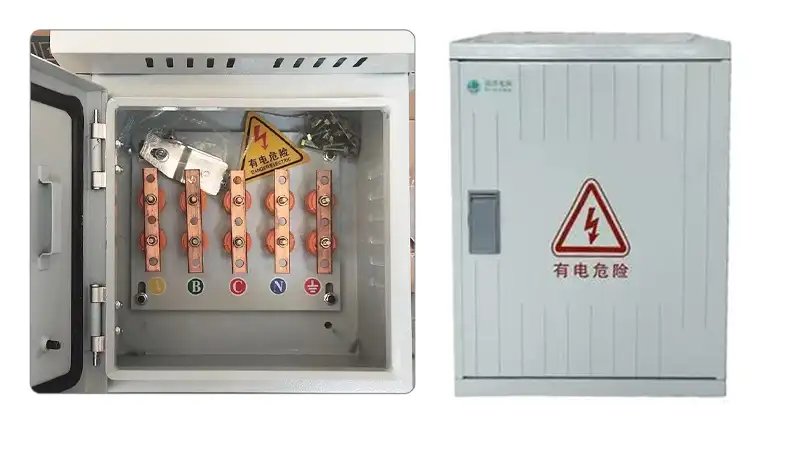

2. ระบบบัสบาร์:ระบบบัสบาร์เป็นส่วนประกอบภายในหลักสำหรับการรวบรวมและกระจายกระแสไฟฟ้าซึ่งโดยทั่วไปคือบัสบาร์หรือตัวนำทองแดง ซึ่งเป็นช่องทางหลักในการกระจายพลังงาน

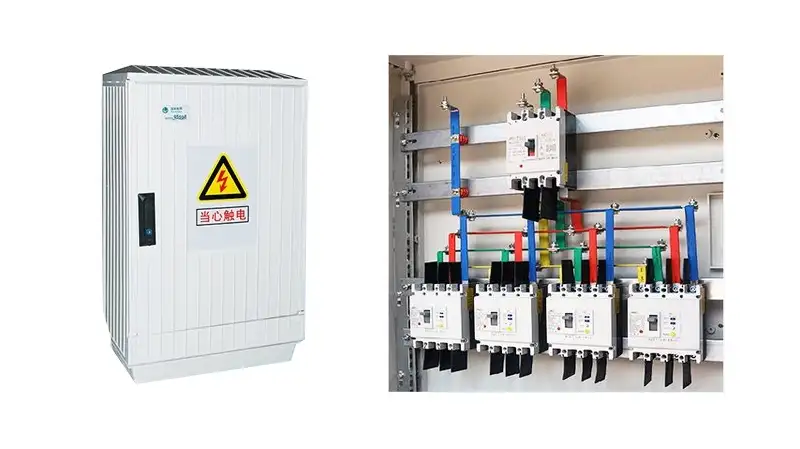

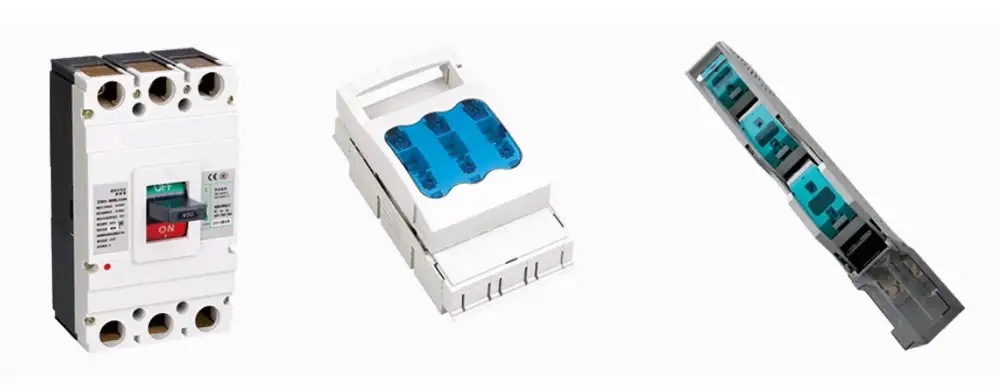

3. อุปกรณ์สวิตช์และอุปกรณ์ป้องกัน:กล่องกระจายสัญญาณขั้นสูงมีส่วนประกอบต่างๆ เช่น ตัวตัดการเชื่อมต่อ ฟิวส์ หรือเซอร์กิตเบรกเกอร์ ส่วนประกอบเหล่านี้ใช้สำหรับการควบคุมวงจรและป้องกันการโอเวอร์โหลดและการลัดวงจร

4. ขั้วต่อสายเคเบิลและอุปกรณ์เสริม:อุปกรณ์เสริมประกอบด้วย เช่น เทอร์มินัล ขั้วต่อ T และอุปกรณ์เสริมอื่นๆ สำหรับเชื่อมต่อสายเคเบิลขาเข้าและขาออก ช่องเปิดด้านล่างสำหรับเข้า/ออกสายเคเบิลมีส่วนประกอบซีลเพื่อให้มั่นใจถึงระดับการป้องกัน

5. ระบบสายดิน:เพื่อความมั่นใจในความปลอดภัยของผู้ปฏิบัติงาน กล่องจ่ายไฟแรงดันต่ำจะมีบัสบาร์กราวด์ภายใน (บัส PE) ชิ้นส่วนโลหะทั้งหมดที่สามารถมีไฟฟ้าได้จะต้องต่อสายดินอย่างเชื่อถือได้

การจำแนกประเภทผลิตภัณฑ์

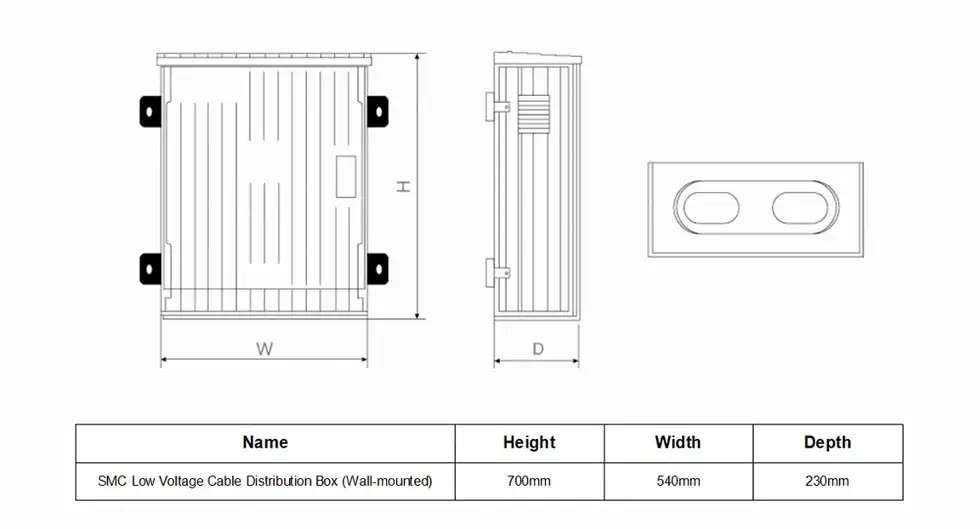

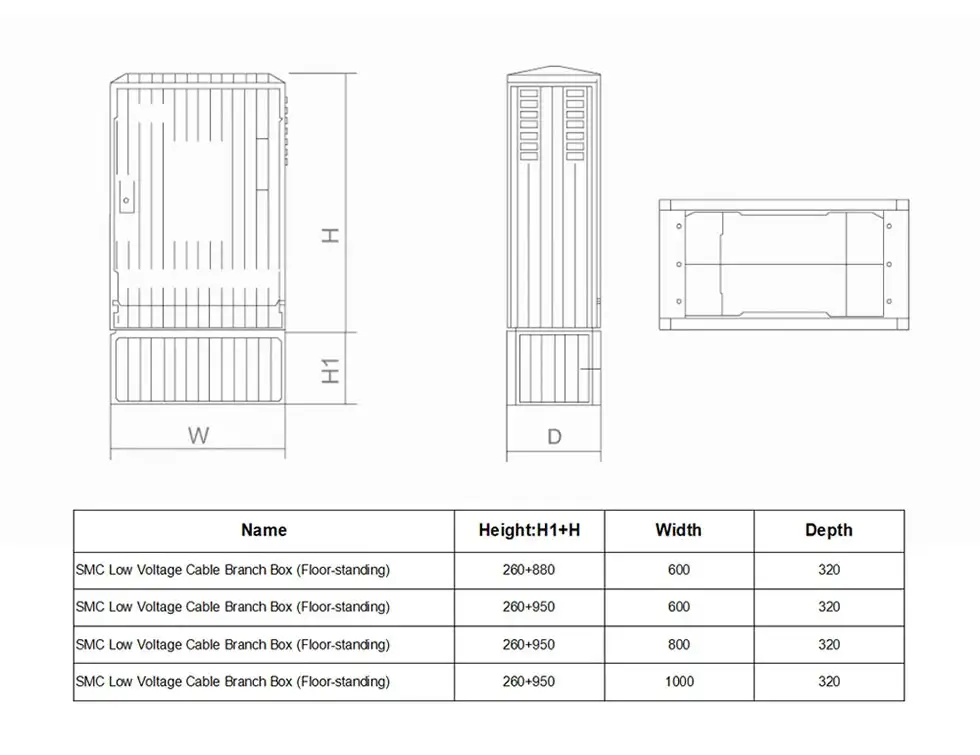

ลักษณะผลิตภัณฑ์และขนาด

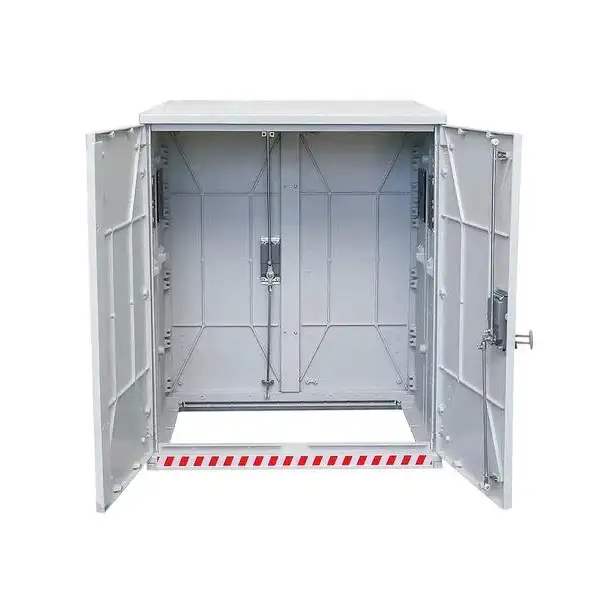

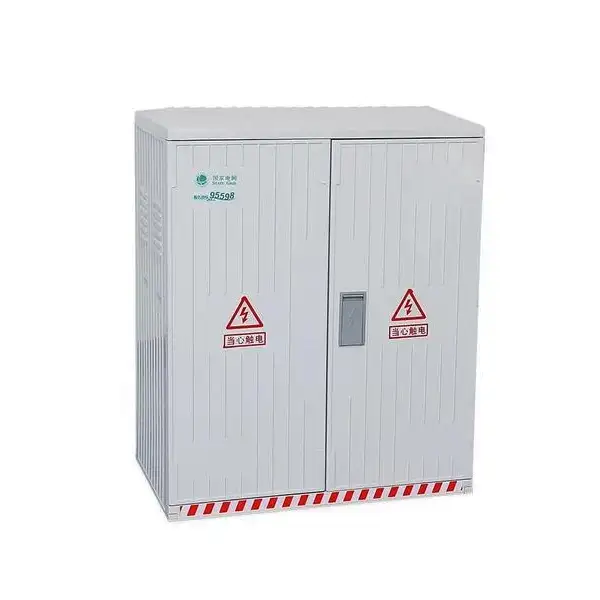

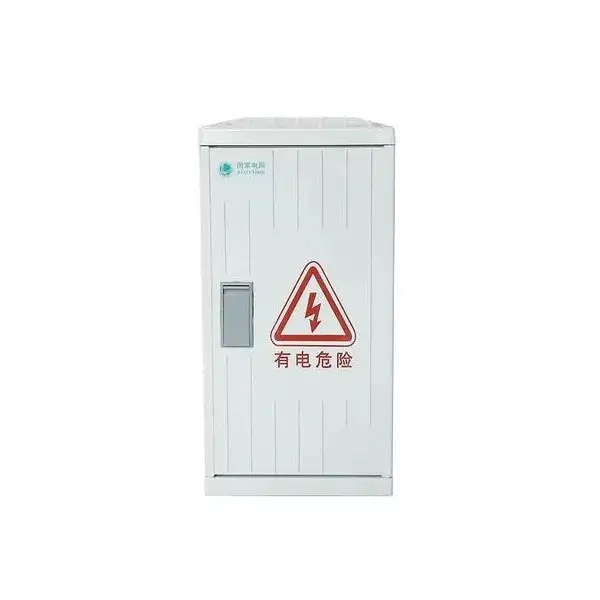

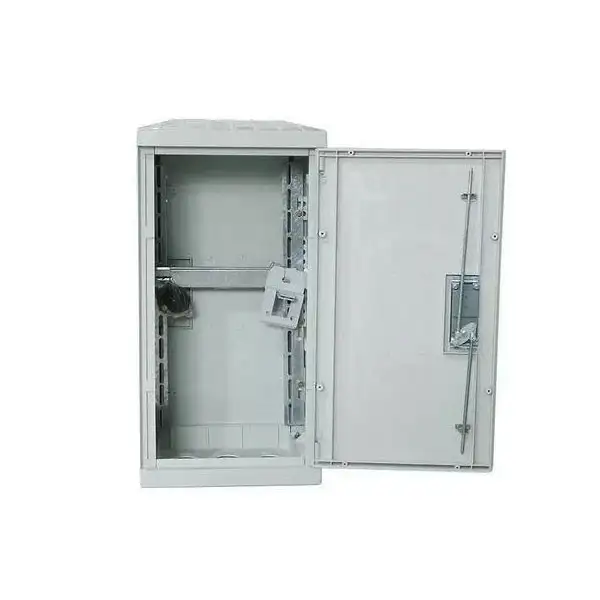

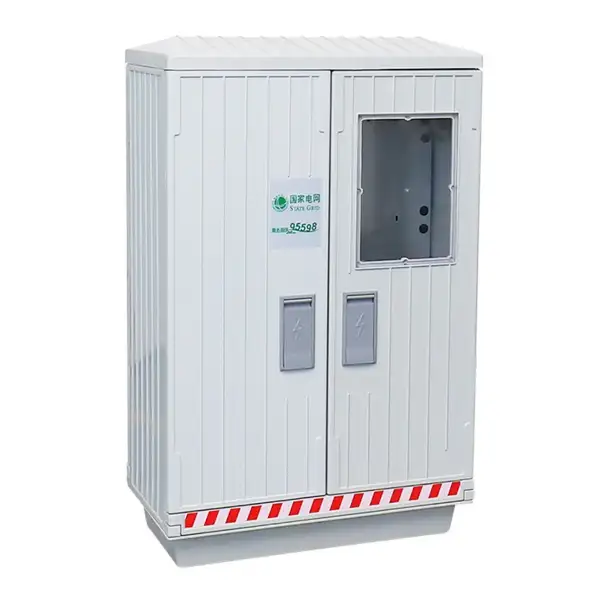

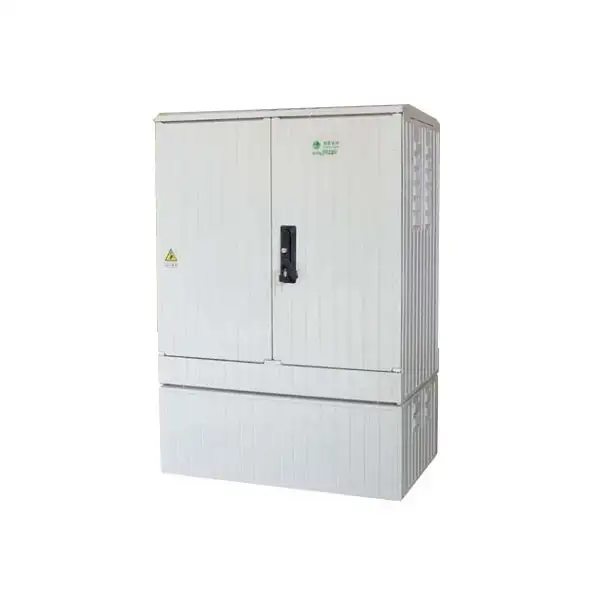

สินค้าแสดง
