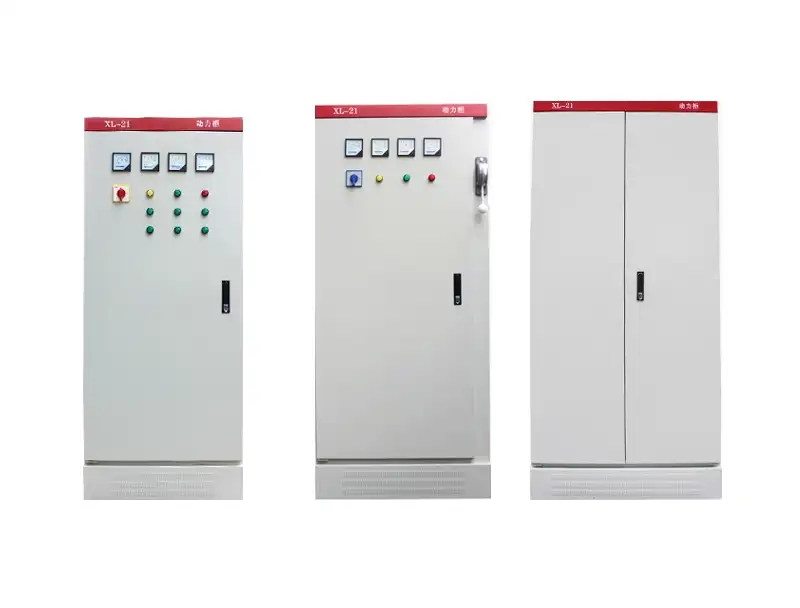

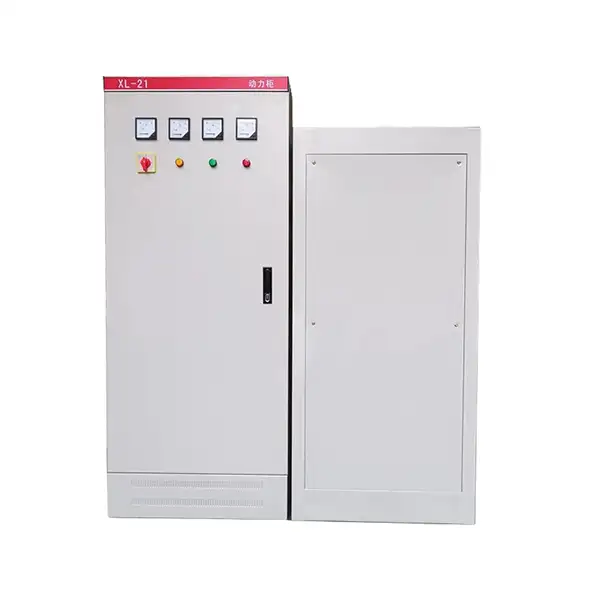

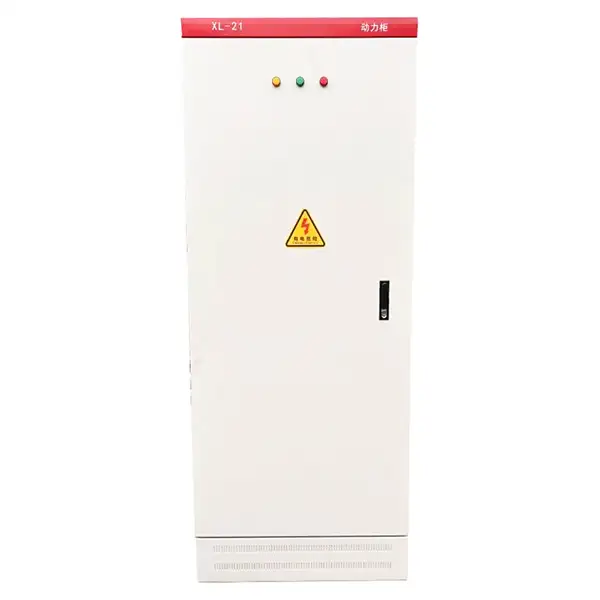

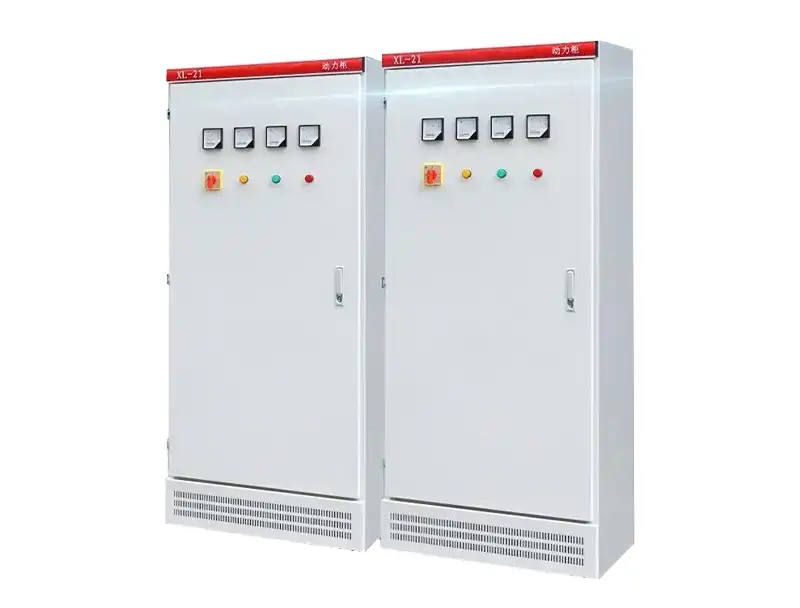

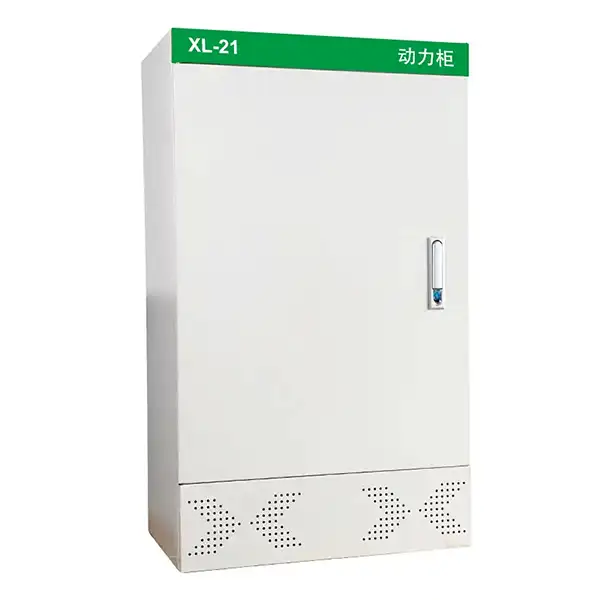

XL-21 ศูนย์ควบคุมมอเตอร์แรงดันต่ำ สวิตช์ LV

Cotenele เป็นผู้ผลิตสวิตช์เกียร์ LV ของศูนย์ควบคุมมอเตอร์แรงดันต่ำ XL-21 สวิตช์เกียร์แรงดันต่ำ XL-21 เป็นหนึ่งในสวิตช์เกียร์จ่ายไฟที่เก่าแก่ที่สุดและใช้กันอย่างแพร่หลายมากที่สุดในประเทศจีน วัตถุประสงค์หลักคือเพื่อกระจายพลังงานไฟฟ้าไปยังอุปกรณ์ปลายทางภายในระบบไฟฟ้าที่ทำงานที่ความถี่ 50Hz และแรงดันไฟฟ้าที่กำหนด 380V (หรือ 400V/500V/660V) ในขณะเดียวกันก็ให้การควบคุมอุปกรณ์และการป้องกันวงจร สามารถใช้งานร่วมกับระบบสายดินต่างๆ รวมถึงสามเฟสสามสาย สามเฟสสี่สาย และสามเฟสห้าสาย (เช่น TN-C, TT)

สวิตช์เกียร์แรงดันต่ำ XL-21 มีข้อดีด้านคุณภาพที่เชื่อถือได้ การติดตั้งที่ยืดหยุ่น และการบำรุงรักษาง่าย และเป็นไปตามมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง เช่น GB/T 7251, IEC 60439, CCC เป็นต้น Cotenele ผ่านการรับรองการจัดการคุณภาพ ISO9001

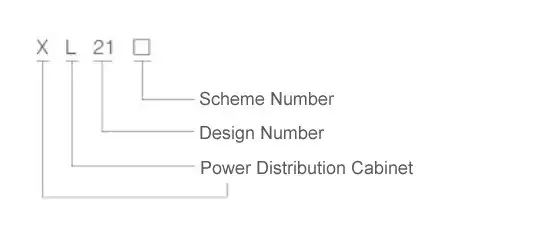

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

ลักษณะโครงสร้างผลิตภัณฑ์ของสวิตช์เกียร์ XL-21 คืออะไร?

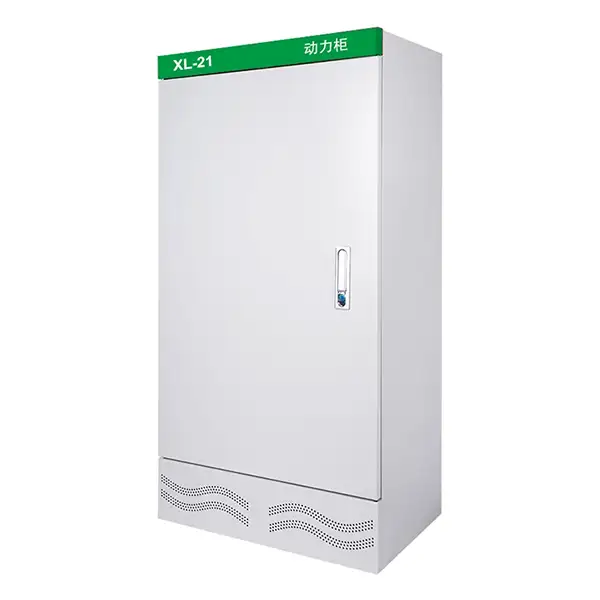

1. สิ่งที่แนบมา:เปลือกสวิตช์เกียร์แรงดันต่ำ XL-21 ปรับการออกแบบที่ปิดสนิท การออกแบบนี้สามารถป้องกันฝุ่นและวัตถุภายนอกได้อย่างมีประสิทธิภาพ เกรดการป้องกันมาตรฐานคือ IP30 โดยมีเกรดที่สูงกว่าตามคำขอ โครงสร้างแรงดันไฟฟ้าต่ำมี 2 ประเภท: ประเภทการประกอบ (ความสามารถรอบด้านสูง) และประเภทการเชื่อม (ความแข็งแรงสูง)

2. การติดตั้งและบำรุงรักษา:สวิตช์เกียร์ LV ของศูนย์ควบคุมมอเตอร์แรงดันต่ำ XL-21 ได้รับการออกแบบมาสำหรับการติดตั้งบนผนังและการบำรุงรักษาด้านหน้า ซึ่งช่วยประหยัดพื้นที่ เมื่อเปิดประตู ส่วนประกอบภายในทั้งหมดจะถูกเปิดออกจนสุด ซึ่งทำให้การบำรุงรักษาตามปกติสะดวกมาก

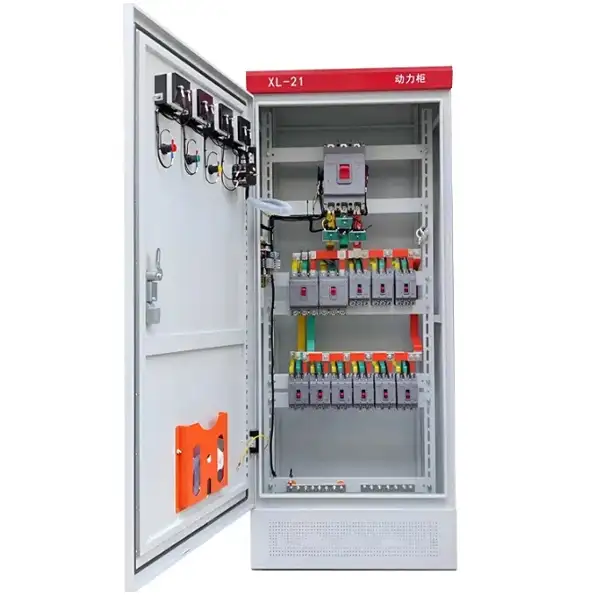

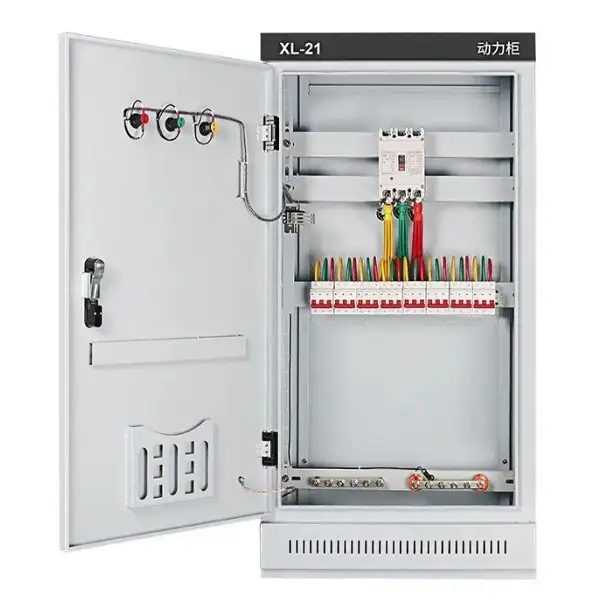

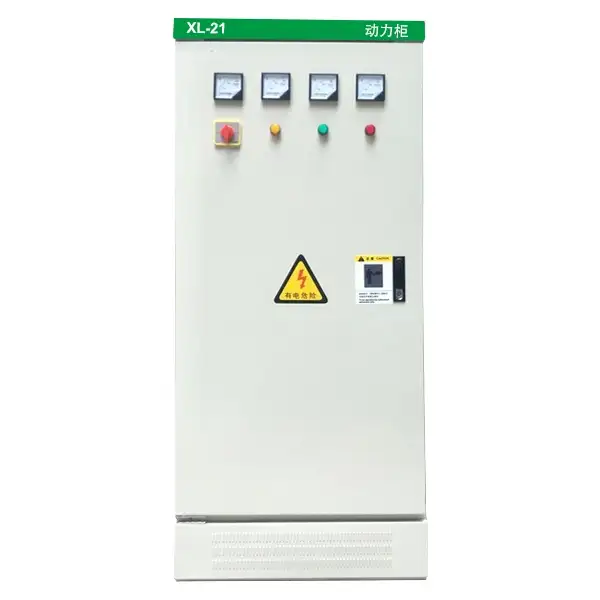

3. เค้าโครงภายใน:แผงนี้จะปรับโครงสร้างลำแสงหรือแผ่นเพื่อการจัดวางที่ยืดหยุ่น องค์ประกอบการทำงาน เช่น ปุ่มกด ไฟแสดงสถานะ และเครื่องมือต่างๆ เช่น โวลต์มิเตอร์ แอมมิเตอร์ ติดตั้งอยู่ที่ประตู ในขณะที่ที่จับควบคุมการทำงานของสวิตช์หลักอยู่ที่ด้านหน้าขวาของตู้เพื่อให้เข้าถึงได้ง่าย

4. วัสดุและการตกแต่ง:โครงสร้างสวิตช์เกียร์แรงดันต่ำทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงซึ่งมีความหนาขั้นต่ำ 1.5 มม. โค้งงอและเชื่อมเพื่อความแข็งแรงสูง พื้นผิวเคลือบด้วยผงไฟฟ้าสถิตเพื่อความทนทานต่อการกัดกร่อนได้ดีเยี่ยม ประตูสามารถเปิดได้มุมไม่ต่ำกว่า 120 องศา เข้าถึงได้ง่าย ทั้งตัวเครื่องและประตูติดตั้งด้วยสกรูกราวด์เพื่อให้แน่ใจว่ามีการต่อสายดินอย่างปลอดภัยและเชื่อถือได้

ฟังก์ชั่นหลักและส่วนประกอบสำหรับแผงแรงดันต่ำ XL-21

1. ฟังก์ชั่นหลัก

สวิตช์เกียร์ LV ของศูนย์ควบคุมมอเตอร์แรงดันต่ำ XL-21 มักใช้เพื่อจ่ายไฟที่เชื่อถือได้ให้กับอุปกรณ์ที่เชื่อมต่อ ซึ่งใช้สำหรับการควบคุมการสตาร์ท/หยุดที่แม่นยำสำหรับมอเตอร์และโหลดอื่นๆ นอกจากนี้ยังรองรับการตรวจสอบการทำงานแบบเรียลไทม์ของพารามิเตอร์หลัก เช่น กระแสและแรงดันไฟฟ้า ขณะเดียวกันก็รับประกันฟังก์ชันการป้องกันวงจรที่ครอบคลุมเพื่อรับมือกับข้อผิดพลาด เช่น โอเวอร์โหลด ไฟฟ้าลัดวงจร และการรั่วไหล

2. ส่วนประกอบทั่วไป

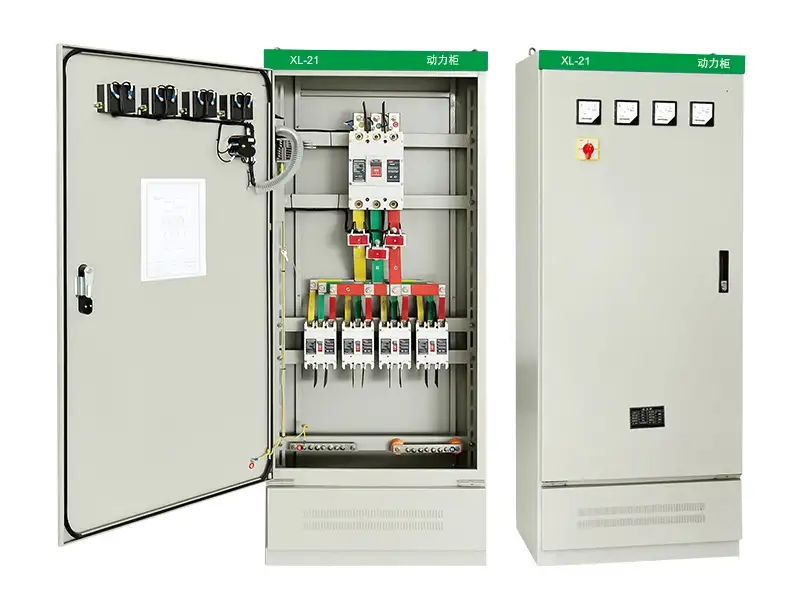

แผงแรงดันไฟฟ้าต่ำ XL-21 โดยทั่วไปประกอบด้วยส่วนประกอบหลักที่อยู่ด้านล่างหลายชิ้น เช่น เซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป (MCCB) เซอร์กิตเบรกเกอร์อากาศ (ACB) เซอร์กิตเบรกเกอร์กระแสตกค้าง (RCCB) เป็นต้น สวิตช์หลักหรือสวิตช์ขาเข้า เช่น เซอร์กิตเบรกเกอร์เคสแบบขึ้นรูป CM1-400L จะควบคุมแหล่งจ่ายไฟขาเข้าของแผงจำหน่ายทั้งหมด และโดยปกติจะอยู่ที่ปลายขาเข้าของวงจรหลัก สวิตช์แบรนช์หรือสวิตช์ขาออก เช่น เซอร์กิตเบรกเกอร์หรือคอนแทคเตอร์ CM1-100L ซึ่งรับผิดชอบในการจัดการวงจรย่อยอิสระ เช่น มอเตอร์หรือไฟส่องสว่าง

โดยทั่วไปอุปกรณ์ป้องกันจะรวมอยู่ในชุดทริปของเซอร์กิตเบรกเกอร์ ซึ่งให้การป้องกันโอเวอร์โหลดและการลัดวงจร พร้อมอุปกรณ์เสริมป้องกันกระแสไฟตกค้างที่เป็นอุปกรณ์เสริม อุปกรณ์ควบคุมช่วยให้การทำงานคอยล์คอนแทค AC ในพื้นที่หรือระยะไกลเพื่อเริ่มหรือหยุดอุปกรณ์กำลังสูง ในที่สุด ตัวบ่งชี้และผู้ปฏิบัติงานต่างๆ รวมถึงโวลต์มิเตอร์ แอมมิเตอร์ ไฟแสดงสถานะ และปุ่มกด พร้อมด้วยส่วนประกอบที่ติดตั้งในตู้ จะสร้างอินเทอร์เฟซการควบคุมและการแสดงผลที่สมบูรณ์

สภาพการทำงานและสภาพแวดล้อมการติดตั้ง

เพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาว ต้องปฏิบัติตามเงื่อนไขสภาพแวดล้อมต่อไปนี้:

1. ระดับความสูง:โดยทั่วไป ≤2000 ม. การดูแลเป็นพิเศษที่จำเป็นสำหรับระดับความสูงที่สูงขึ้น

2. อุณหภูมิแวดล้อม:-10°C ถึง +40°C โดยโดยเฉลี่ย 24 ชั่วโมง ≤+35°C

3. ความชื้นสัมพัทธ์:≤50% ที่ +40°C; สูงถึง 90% ที่ +20°C – ต้องป้องกันการควบแน่น

4. ความเอียงในการติดตั้ง:≤5°จากแนวตั้งเพื่อความมั่นคง

5. สภาพแวดล้อม:ไม่มีการสั่นสะเทือนหรือการกระแทกอย่างรุนแรง ไม่มีก๊าซที่มีฤทธิ์กัดกร่อนหรือระเบิด ไม่มีฝุ่นนำไฟฟ้า

6. การจัดเก็บและการขนส่ง:ก่อนการติดตั้ง ควรเก็บในที่แห้งและสะอาด เพื่อหลีกเลี่ยงความชื้น ผู้ใช้จะต้องจัดเตรียมช่องฐานและสลักเกลียวให้

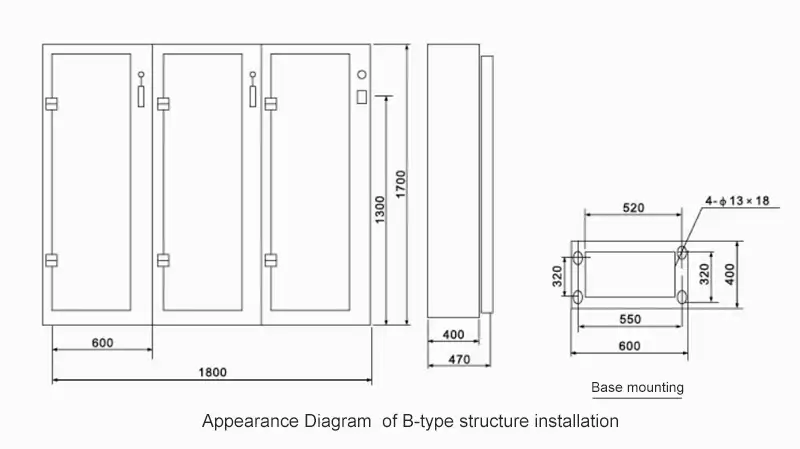

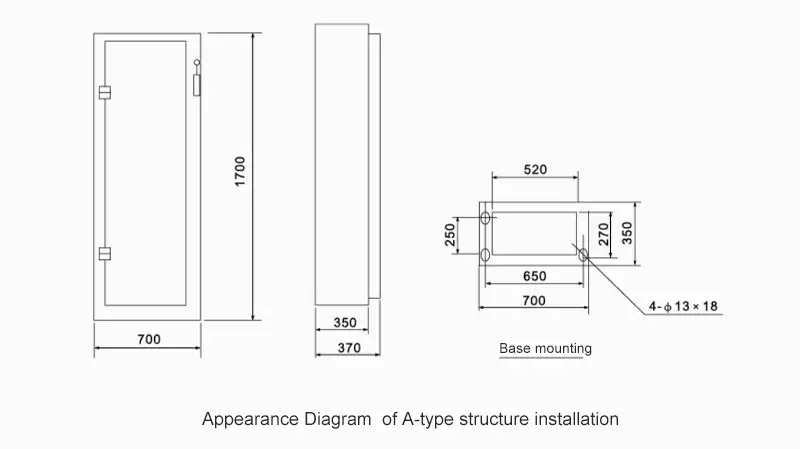

แผนภาพคำแนะนำลักษณะที่ปรากฏและการติดตั้ง

การดำเนินงาน การบำรุงรักษา และการตรวจสอบ

ก่อนนำตู้จ่ายไฟเข้าใช้งานหลังการติดตั้งหรือยกเครื่อง จะต้องดำเนินการตรวจสอบและทดสอบดังต่อไปนี้ (การตรวจสอบและทดสอบหลังยกเครื่องให้พิจารณาตามลักษณะของการยกเครื่อง)

1. ตรวจสอบว่าอุปกรณ์ไฟฟ้าและสายไฟสำรองที่ติดตั้งภายในตู้จ่ายไฟเป็นไปตามข้อกำหนดการวาดหรือไม่

2. ตรวจสอบว่าสวิตช์มีดและสวิตช์อากาศที่ใช้ในการทำงานมีความยืดหยุ่นและไม่ติดขัดหรือไม่

3. ตรวจสอบว่าอุปกรณ์ไฟฟ้ามีการสัมผัสที่ดีและตรงตามข้อกำหนดการทำงานของอุปกรณ์นั้นหรือไม่

4. ตรวจสอบว่ามีสิ่งแปลกปลอมอยู่ภายในตู้จ่ายไฟหรือไม่ และมีการขันสกรูยึดส่วนต่างๆ หลวมหรือไม่

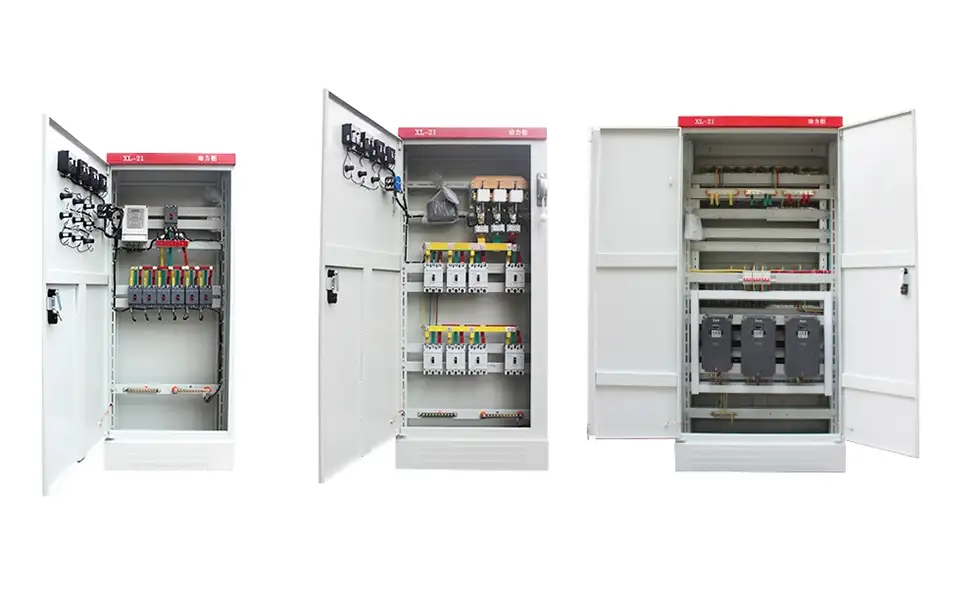

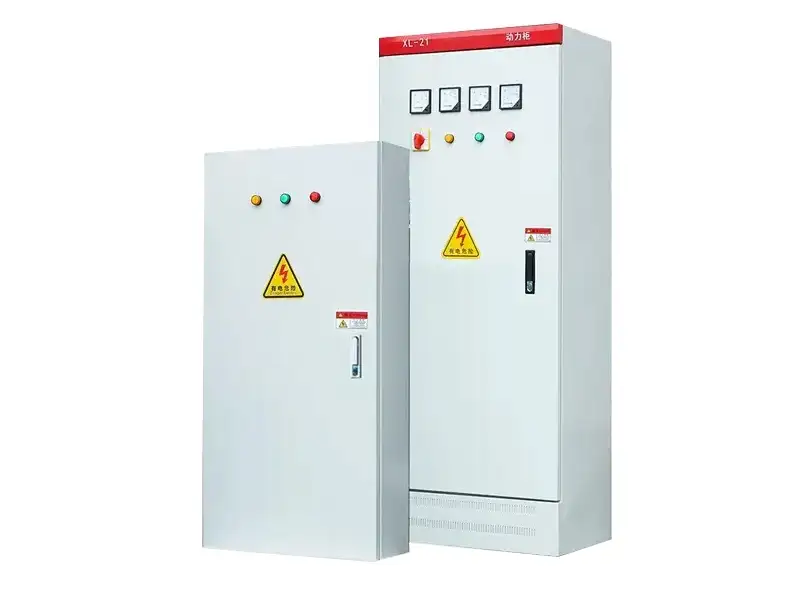

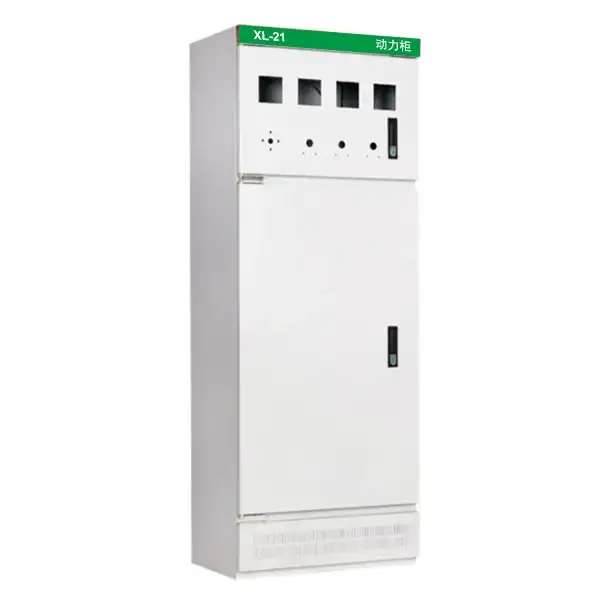

สินค้าแสดง
