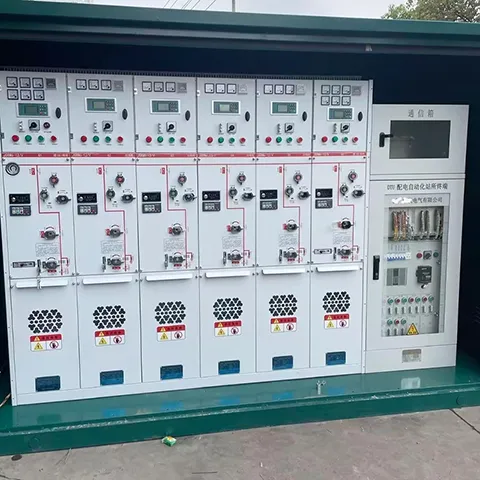

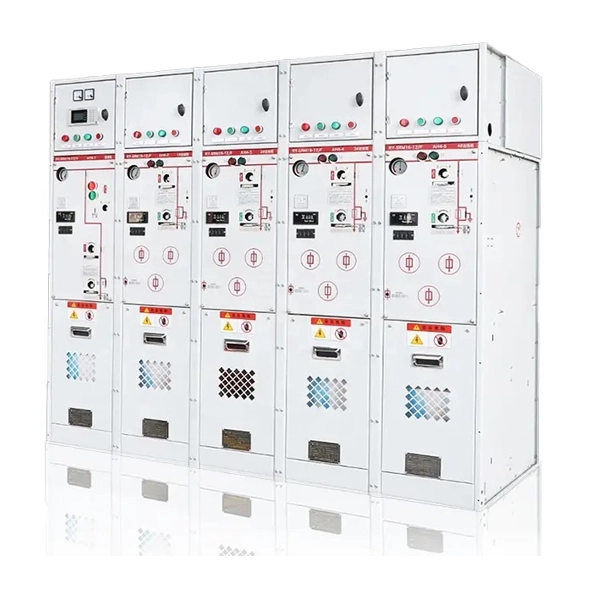

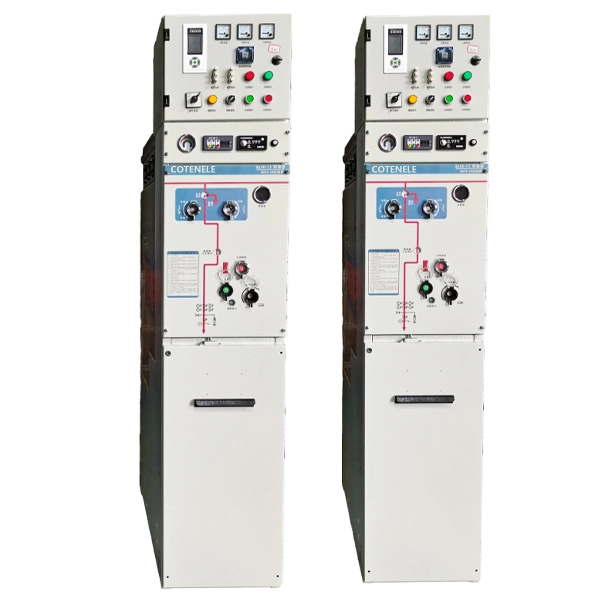

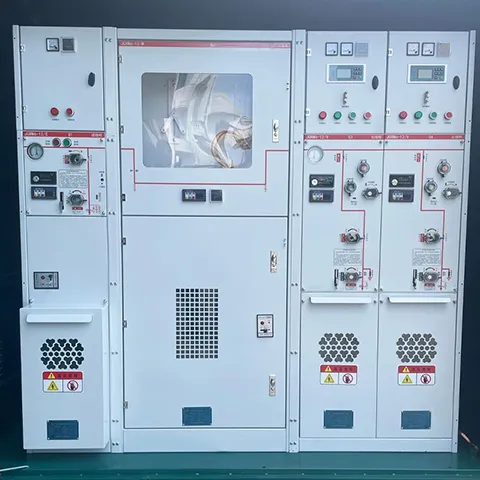

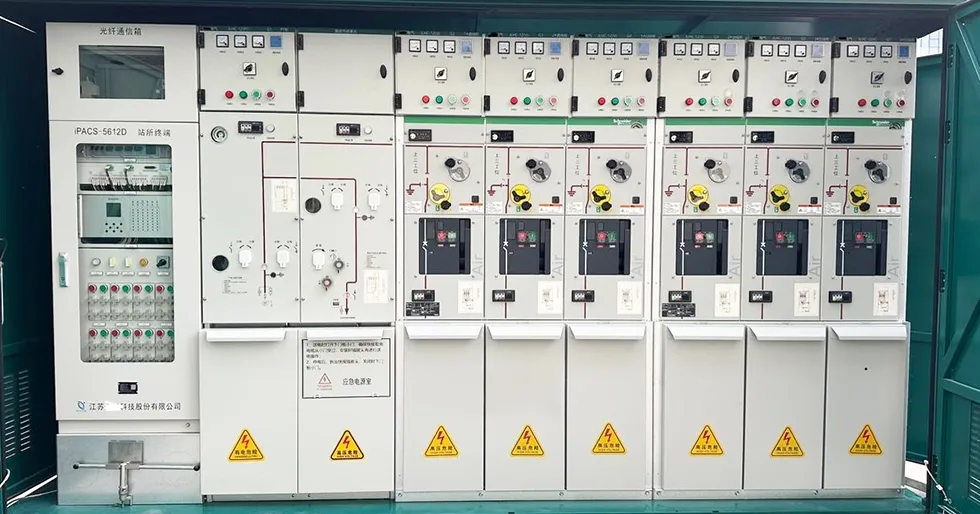

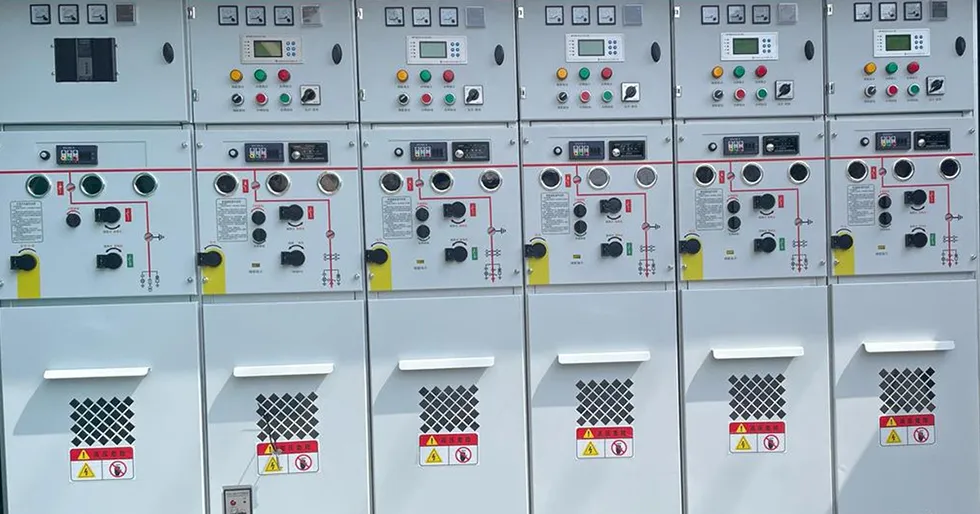

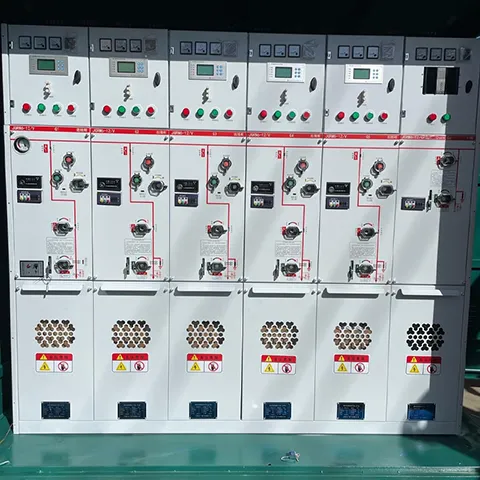

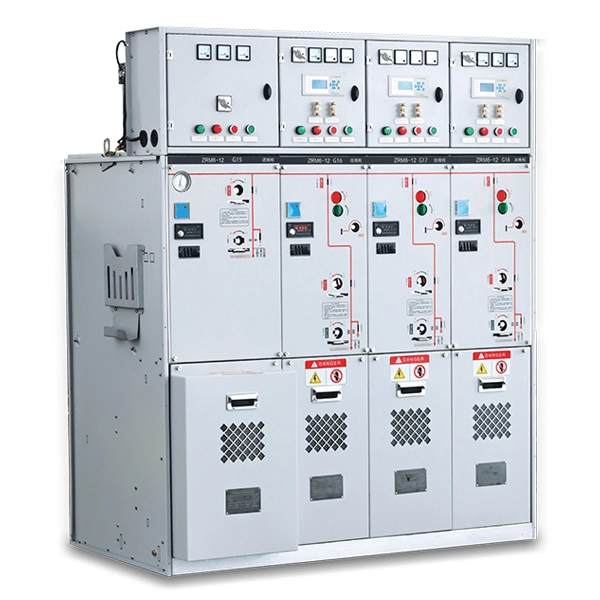

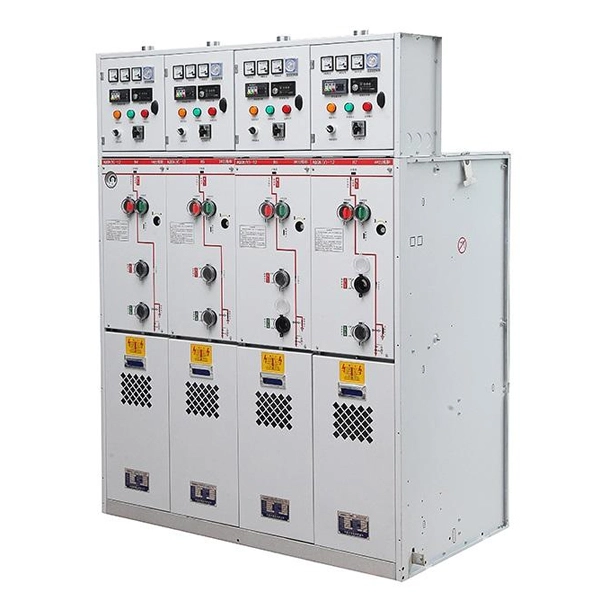

สวิตช์เกียร์ฉนวนก๊าซแรงดันปานกลาง 11KV
Cotenele เป็นหนึ่งในผู้ผลิตอุปกรณ์จำหน่ายไฟฟ้ารายใหญ่ในประเทศจีน ผลิตภัณฑ์ของเราประกอบด้วยสวิตช์เกียร์ LV และ MV ยูนิตหลักแบบวงแหวนและส่วนประกอบหลักภายในสวิตช์เกียร์หุ้มฉนวนแก๊สแรงดันปานกลาง 11KV มีโครงสร้างที่กะทัดรัด แข็งแรงและทนทาน และมีประสิทธิภาพที่ปลอดภัยและมีเสถียรภาพ ใช้กันอย่างแพร่หลายในการจำหน่ายไฟฟ้าในเมือง อาคารพาณิชย์ โรงไฟฟ้าพลังงานลมและพลังงานแสงอาทิตย์ และไซต์อุตสาหกรรมที่มีพื้นที่จำกัด
สวิตช์เกียร์แบบหุ้มฉนวนแก๊สเป็นหนึ่งในผลิตภัณฑ์หลักของ Cotenele สวิตช์เกียร์แบบหุ้มฉนวนแก๊สแรงดันปานกลาง 11KV เป็นโซลูชันการกระจายพลังงานแรงดันไฟปานกลางที่ล้อมรอบด้วยโลหะขนาดกะทัดรัด โดยส่วนประกอบที่มีกระแสไฟฟ้าทั้งหมด รวมถึงเซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ และบัสบาร์ ได้รับการปิดผนึกไว้ในถังสเตนเลสสตีลกันก๊าซที่บรรจุด้วยแก๊สฉนวน การออกแบบที่ปิดสนิทนี้ให้การป้องกันที่เหนือกว่าต่อปัจจัยด้านสิ่งแวดล้อม เช่น ความชื้น หมอกเกลือ ฝุ่น และสัตว์ขนาดเล็ก ทำให้มั่นใจได้ว่า C-GIS จะทำงานได้อย่างน่าเชื่อถือแม้ภายใต้สภาวะที่ไม่เอื้ออำนวย
C-GIS ถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายการกระจายพลังงานในเมือง อาคารสูง สถานีย่อยใต้ดิน ฟาร์มกังหันลม โรงไฟฟ้าพลังงานแสงอาทิตย์ และโรงงานอุตสาหกรรมซึ่งมีพื้นที่จำกัดและความน่าเชื่อถือเป็นสิ่งสำคัญ การผสมผสานระหว่างความกะทัดรัด ความทนทาน และต้นทุนตลอดอายุการใช้งานที่ต่ำ ทำให้เป็นตัวเลือกที่ต้องการสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลาง
ผลิตภัณฑ์ C-GIS ของ Cotenele สอดคล้องกับมาตรฐานระดับชาติและนานาชาติที่สำคัญดังต่อไปนี้:
กิกะไบต์/ที 11022
กิกะไบต์ 3906
IEC 62271-200
IEC 62271-100
พารามิเตอร์ทางเทคนิคของสวิตช์เกียร์หุ้มฉนวนแก๊ส
| หมวดหมู่พารามิเตอร์ | ชื่อพารามิเตอร์ | ค่า | หมายเหตุ |
| พื้นฐานไฟฟ้า | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12 เควี | |
| ความถี่ที่ได้รับการจัดอันดับ | 50/60 เฮิรตซ์ | ไม่จำเป็น | |
| จัดอันดับปัจจุบัน | 630~3150 ก | สูงถึง 4000A สำหรับการออกแบบพิเศษ | |
| ระดับฉนวน | 1 นาทีพลังงาน-ความถี่ทนต่อแรงดันไฟฟ้า (เฟสต่อเฟสและกราวด์) |
42 เควี | แยกตัวแบ่ง: 48KV |
| Lightning Impulse ทนต่อแรงดันไฟฟ้า (เฟส- ถึงเฟสและลงกราวด์) |
75 เควี | แยกตัวแบ่ง: 85KV | |
| ทนต่อวงจรไฟฟ้า-ความถี่เสริม แรงดันไฟฟ้า |
2 เควี | วงจรควบคุมและวงจรเสริม | |
| ความสามารถในการสลับ | จัดอันดับกระแสไฟลัดวงจร | 25/31.5/40 ก.พ | เบรกเกอร์ |
| ทนกระแสไฟระยะสั้น / ระยะเวลา |
20~40 KA/3~4 วินาที | ||
| จัดอันดับสูงสุดทนต่อปัจจุบัน | 50~100 กะรัต | เสถียรภาพแบบไดนามิก | |
| พิกัดกระแสไฟฟ้าลัดวงจร | 50~100 กะรัต | ||
| พิกัดกระแสไฟถ่ายโอน (สวิตช์ฟิวส์ การผสมผสาน) |
1750 อ | ||
| เครื่องกลและการปิดผนึก | อายุการใช้งานเครื่องกล (เซอร์กิตเบรกเกอร์) | ≥10,000 การดำเนินการ | ประเภทสุญญากาศ |
| อายุการใช้งานเครื่องกล (สวิตช์โหลด) | ≥5,000 การดำเนินการ | SF₆puffer หรือสุญญากาศ | |
| อายุการใช้งานเครื่องกล (ตัวตัดการเชื่อมต่อ / สายดิน สวิตช์) |
≥3,000 การดำเนินการ | สวิตช์สามตำแหน่ง | |
| ความดันพิกัด SF₆Gas (เกจที่ 20 ℃) | 0.02~0.05 เมกะปาสคาล | ||
| อัตราการรั่วไหลประจำปีของ SF₆Gas | ≤0.01%~0.1% | ชั้นนำของอุตสาหกรรม: ≤0.01% | |
| การป้องกันและความปลอดภัย | ระดับการป้องกันช่องแก๊ส | IP67 | กันฝุ่นแช่ชั่วคราว |
| ระดับการป้องกันสิ่งที่แนบมา | IP4X/IP41 | การป้องกัน > 1 มม. ของแข็ง | |
| ทนต่อความผิดพลาดของส่วนโค้งภายใน | 31.5 KA/0.5~1 วินาที | ||
| ด้านสิ่งแวดล้อม เครื่องปรับอากาศ |
อุณหภูมิแวดล้อม | -25°C~+40°C | ช่วงกว้างขึ้นตามคำขอ |
| ระดับความสูง | ≤3000ม | การลดระดับเหนือ 1,000m | |
| ความชื้นสัมพัทธ์ | รายวันเฉลี่ย≤95% | เฉลี่ยรายเดือน≤90% | |
| ขนาดทั่วไป | กว้าง×ลึก×สูง | ~375~600×750~1400×1300~2500 มม. | แตกต่างกันไปตามระดับปัจจุบัน |
หลักการของสวิตช์เกียร์หุ้มฉนวนแก๊สคืออะไร?
หลักการทำงานหลักของสวิตช์เกียร์ฉนวนแก๊สแรงดันปานกลาง 11KV และยูนิตหลักของวงแหวนคือการแยกชิ้นส่วนที่มีกระแสไฟฟ้าออกจากสภาพแวดล้อมภายนอก
หลักการทำงาน: ชิ้นส่วนที่มีไฟฟ้าของสวิตช์เกียร์ที่หุ้มฉนวนแก๊สหรือยูนิตหลักของวงแหวน เช่น เซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ และบัสบาร์จะถูกปิดผนึกไว้ภายในกล่องแก๊สสแตนเลสแบบกันแก๊สซึ่งเต็มไปด้วยก๊าซฉนวนแรงดัน ซึ่งแทนที่อากาศแบบเดิมเป็นสื่อฉนวน ทำให้อุปกรณ์มีภูมิคุ้มกันต่ออิทธิพลของสิ่งแวดล้อม
ฉนวนและการดับเพลิง: ก๊าซที่เป็นฉนวนในกล่องแก๊ส (เช่น SF₆, N₂, อากาศแห้ง) ให้ฉนวนที่ดีเยี่ยม เมื่อวงจรเปิด ส่วนโค้งจะถูกสร้างขึ้น และผู้ขัดขวางสุญญากาศจะดับส่วนโค้งอย่างมีประสิทธิภาพเพื่อให้แน่ใจว่าได้ตัดการเชื่อมต่ออย่างปลอดภัย
ส่วนประกอบหลัก: หน่วย C-GIS ทั่วไปส่วนใหญ่ประกอบด้วยถังแก๊ส องค์ประกอบสวิตช์ (เบรกเกอร์สุญญากาศ ตัวตัดการเชื่อมต่อ ฯลฯ) กลไกการทำงาน รวมถึงช่องควบคุมแรงดันไฟฟ้าต่ำ และช่องใส่สายเคเบิล
ข้อดีของสวิตช์เกียร์หุ้มฉนวนแก๊สหรือยูนิตหลักของวงแหวนคืออะไร
เมื่อเปรียบเทียบกับสวิตช์เกียร์แบบหุ้มฉนวนอากาศแบบดั้งเดิม สวิตช์เกียร์แบบหุ้มฉนวนแก๊สแรงดันปานกลาง 11KV มีข้อได้เปรียบที่สำคัญหลายประการ
ประการแรก ก๊าซฉนวนที่มีแรงดันมีความคงทนเป็นฉนวน 2-3 เท่าของอากาศ การใช้ก๊าซประเภทนี้ เช่น SF₆, N₂ ทำให้อากาศแห้งสามารถปรับปรุงประสิทธิภาพของฉนวนได้อย่างมาก ที่ระดับแรงดันไฟฟ้าที่สูงขึ้น ข้อดีนี้จะเด่นชัดกว่า ซึ่งมีคุณลักษณะที่มีขนาดกะทัดรัดกว่า และสิ่งนี้จะช่วยให้เราพัฒนาอุปกรณ์ที่มีขนาดเล็กลงและประหยัดพื้นที่ได้
ประการที่สอง นอกเหนือจากประสิทธิภาพของฉนวนที่ดีเยี่ยมแล้ว ก๊าซแรงดันยังช่วยเพิ่มความสามารถในการดับอาร์ก ซึ่งจะช่วยปรับปรุงประสิทธิภาพการตัดวงจร
ประการที่สาม โครงสร้างที่ปิดผนึกอย่างสมบูรณ์และสุญญากาศช่วยให้สวิตช์เกียร์สามารถต้านทานปัจจัยด้านสิ่งแวดล้อมที่เป็นอันตรายภายนอก เช่น การควบแน่น มลพิษ สัตว์ตัวเล็ก และมลพิษทางเคมี ดังนั้นจึงสามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรงหรือมีความต้องการสูง ในปี 2002 เกิดน้ำท่วมใหญ่ในแม่น้ำ Elbe ในเยอรมนี แต่ชุดสวิตช์เกียร์แบบเป่าลมที่ถูกน้ำท่วมกลับมาดำเนินการอีกครั้งอย่างรวดเร็ว แสดงให้เห็นถึงความสามารถในการดำเนินการที่เชื่อถือได้และปลอดภัยของตู้หุ้มฉนวนก๊าซในสภาพแวดล้อมที่รุนแรง
เมื่อเปรียบเทียบกับ AIS แบบเดิม C-GIS แสดงให้เห็นข้อได้เปรียบที่สำคัญในหลายมิติ แต่ก็มีข้อจำกัดบางประการเช่นกัน
ข้อดีของผลิตภัณฑ์สำหรับสวิตช์เกียร์ KYN61-40.5 คืออะไร
| ด้าน | ซี-จีไอเอส | เอไอเอส |
| ขนาดและรอยเท้า | กะทัดรัด: ประมาณ 1/3 ของปริมาตรของ AIS ประหยัดพื้นที่พื้นสถานีย่อยได้อย่างมาก | ใหญ่: ต้องการพื้นที่จำนวนมากสำหรับระยะห่างจากเฟสถึงเฟสและจากเฟสถึงกราวด์ |
| ด้านสิ่งแวดล้อม ความสามารถในการปรับตัว |
ดีเยี่ยม: ปิดผนึกอย่างเต็มที่ ระดับการป้องกันสูง ทนต่อการควบแน่น มลภาวะ หมอกเกลือ และสัตว์ขนาดเล็ก เหมาะสำหรับสภาพแวดล้อมที่รุนแรง (กลางแจ้ง ชายฝั่ง ระดับความสูง) | แย่: โครงสร้างแบบเปิด ไวต่อสภาพแวดล้อม มีแนวโน้มที่จะเกิดข้อผิดพลาดในการควบแน่นในพื้นที่ชื้น |
| ค่าบำรุงรักษา | ต่ำมาก: ส่วนประกอบหลักไม่ต้องบำรุงรักษา ลดการตรวจสอบและบำรุงรักษาด้วยตนเองได้อย่างมาก ลดต้นทุนตลอดอายุการใช้งาน | สูงกว่า:ต้องมีการทำความสะอาด ตรวจสอบ และบำรุงรักษาเป็นประจำ |
| ความปลอดภัย | สูงมาก: ชิ้นส่วนที่มีไฟฟ้าปิดสนิท ลดความเสี่ยงต่อการเกิดไฟฟ้าช็อตแก่ผู้ปฏิบัติงาน ความปลอดภัยในการปฏิบัติงานสูง | ปานกลาง: ชิ้นส่วนที่มีชีวิตถูกเปิดเผย ทำให้เกิดความเสี่ยงด้านความปลอดภัย |
| ด้านสิ่งแวดล้อม ความเป็นมิตร |
กำลังมาแรง:SF₆แบบดั้งเดิมมีศักยภาพในการทำให้เกิดภาวะโลกร้อนสูง แต่ก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมใหม่ๆ (อากาศแห้ง,N₂) กำลังกลายเป็นกระแสหลัก ทำให้เกิดกริด "สีเขียว" | ดีกว่า: ไม่มีการปล่อยก๊าซเรือนกระจก |
| การลงทุนครั้งแรก | สูงกว่า:เทคโนโลยีที่ซับซ้อนและความแม่นยำในการผลิตสูงทำให้ต้นทุนการจัดซื้อสูงกว่าเอไอเอส | ต่ำกว่า:เทคโนโลยีสำหรับผู้ใหญ่ ค่อนข้างแพง |
| การซ่อมบำรุง ความสะดวก |
ไม่สะดวก: มองไม่เห็นส่วนประกอบภายใน ข้อบกพร่องภายในค้นหาและซ่อมแซมได้ยาก ส่งผลให้ไฟดับนานขึ้น | สะดวก: มองเห็นส่วนประกอบต่างๆ ข้อบกพร่องง่ายต่อการค้นหาและเปลี่ยน |

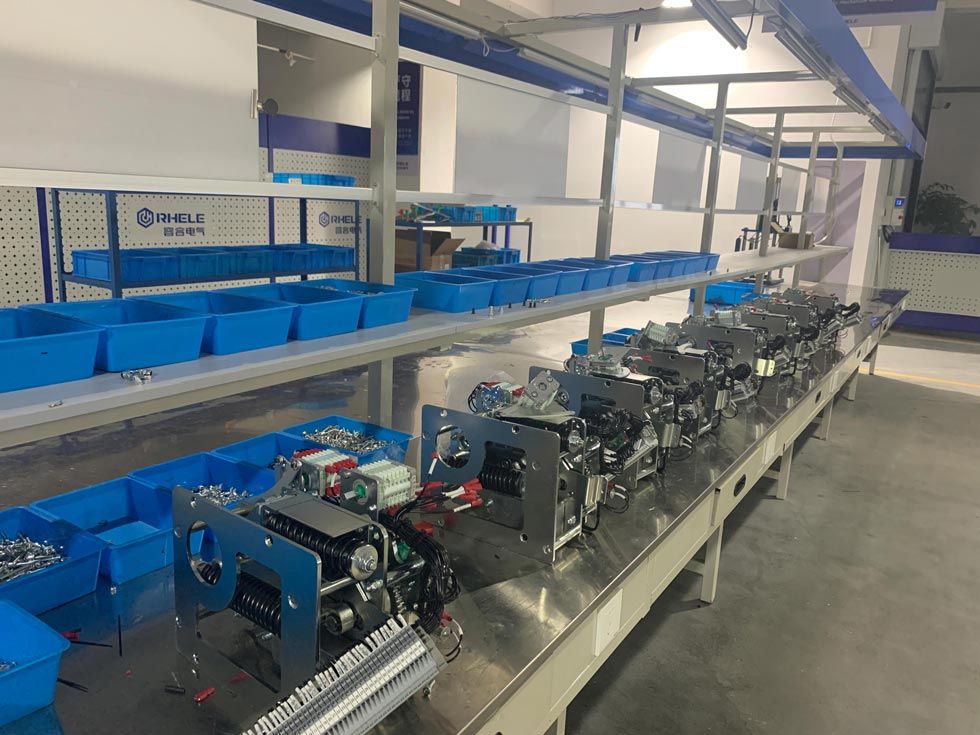

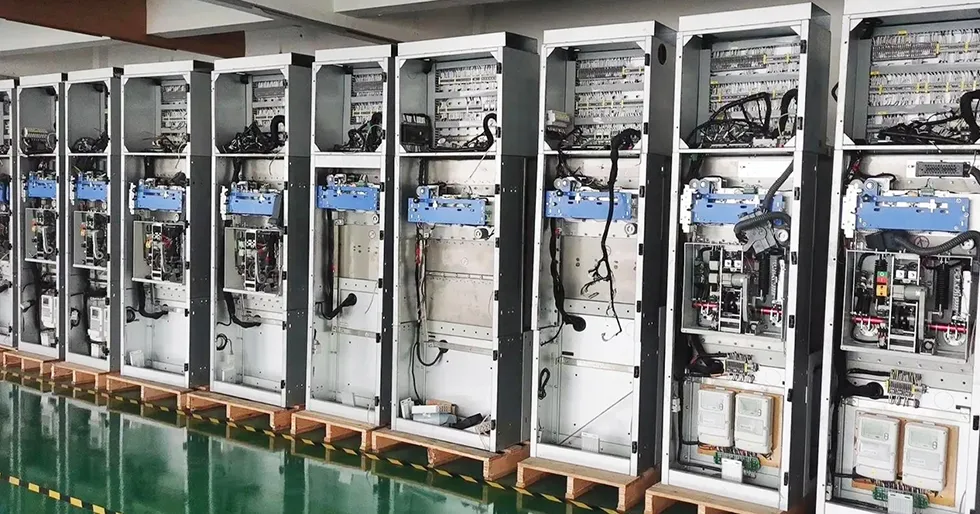

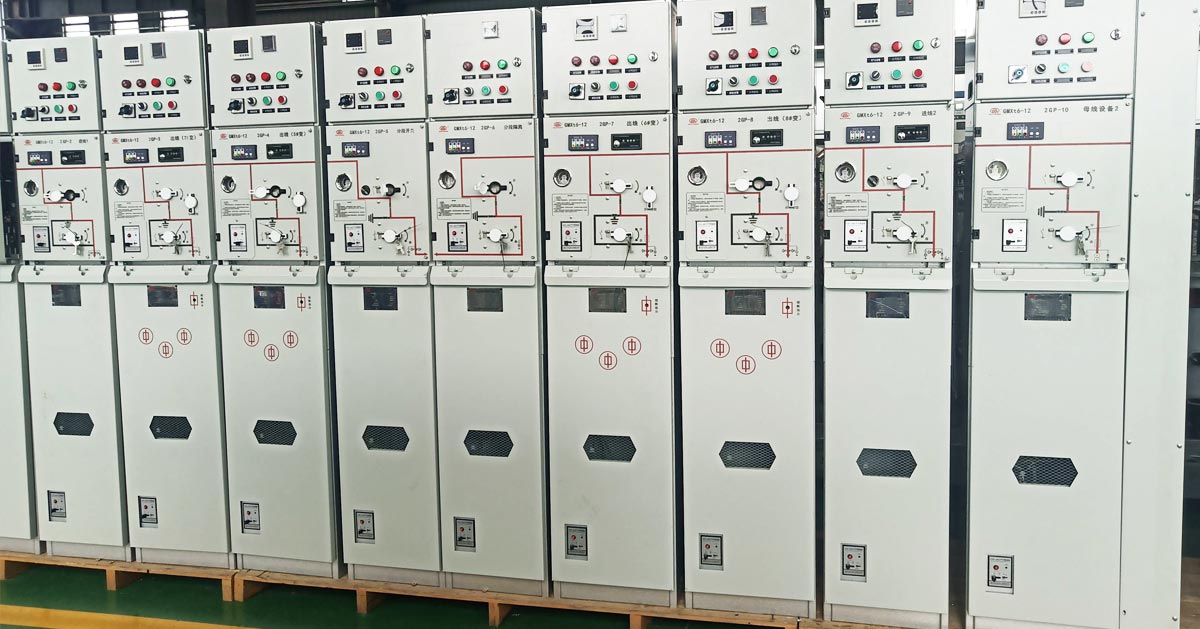

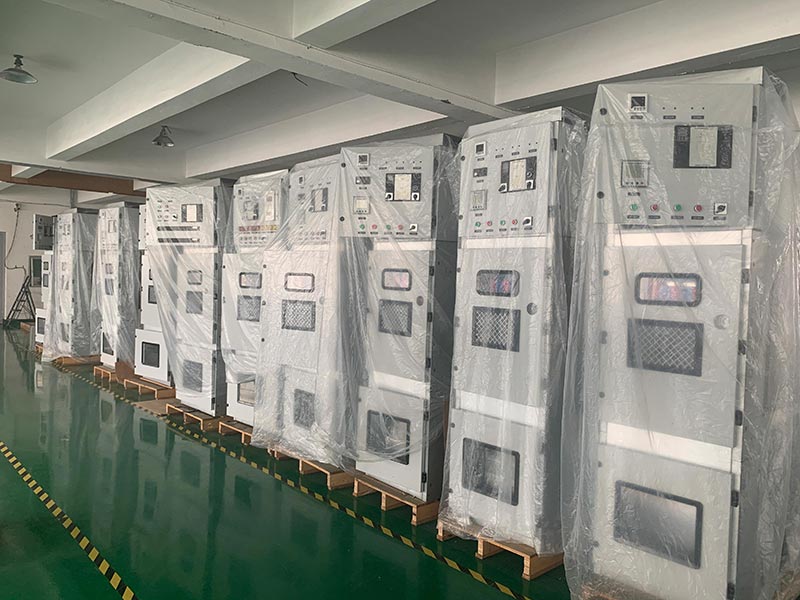

การประชุมเชิงปฏิบัติการการผลิต

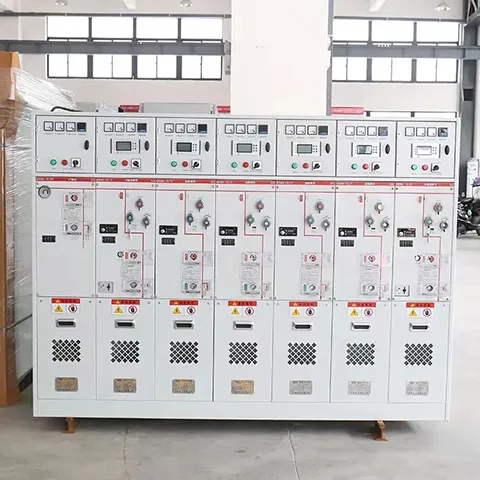

สินค้าแสดง
