สวิตช์เกียร์แรงดันปานกลางทำงานอย่างไรในระบบจำหน่ายไฟฟ้า

กระดูกสันหลังระหว่างรุ่นและการบริโภค

เดินผ่านเมืองสมัยใหม่และคุณจะผ่านสิ่งปลูกสร้างมากมายที่ขึ้นอยู่กับสวิตช์เกียร์แรงดันปานกลางโดยไม่เคยเห็นเลย พวกเขานั่งอยู่ในอาคารที่ไม่มีเครื่องหมาย หลังรั้วสถานีย่อย ในห้องใต้ดินของอาคารพาณิชย์ และริมสวนอุตสาหกรรม เป็นโหนดทางไฟฟ้าที่พลังงานเปลี่ยนจากแรงดันไฟฟ้าระดับการส่งสัญญาณไปเป็นแรงดันไฟฟ้าที่โรงงาน ศูนย์ข้อมูล โรงพยาบาล และตึกอพาร์ตเมนต์ใช้จริง

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางตรงบริเวณเฉพาะในห่วงโซ่การจ่ายพลังงาน ตั้งอยู่ระหว่างเครือข่ายสายส่งไฟฟ้าแรงสูง ได้แก่ สาย 110 kV, 220 kV หรือ 400 kV ที่ส่งพลังงานในระยะทางไกล และเครือข่ายจำหน่ายแรงดันไฟฟ้าต่ำที่ 400 V หรือ 230 V ที่เชื่อมต่อกับอุปกรณ์ของผู้ใช้ปลายทาง ช่วงแรงดันไฟฟ้าปานกลาง ซึ่งโดยทั่วไปกำหนดเป็นแรงดันไฟฟ้าที่สูงกว่า 1 kV และสูงถึง 40.5 kV หรือ 52 kV ขึ้นอยู่กับมาตรฐานที่ใช้ คือช่วงที่พลังงานจำนวนมากถูกแบ่งย่อยและกำหนดเส้นทางไปยังโหลดที่แตกต่างกันทั่วทั้งโรงงานหรือพื้นที่ทางภูมิศาสตร์

บทความนี้จะอธิบายถึงวิธีการทำงานของสวิตช์เกียร์แรงดันไฟฟ้าปานกลางในระดับระบบ ฟังก์ชั่นการทำงาน และเหตุใดตัวเลือกที่ทำในข้อกำหนดสวิตช์เกียร์จึงส่งผลต่อความปลอดภัย ความน่าเชื่อถือ และต้นทุนการดำเนินงานของเครือข่ายการจัดจำหน่ายทั้งหมดปลายน้ำ

ตำแหน่งสวิตช์แรงดันไฟฟ้าปานกลางอยู่ในระบบ

เพื่อให้เข้าใจว่าสวิตช์เกียร์แรงดันไฟฟ้าปานกลางทำหน้าที่อะไร จะช่วยติดตามเส้นทางของพลังงานจากโครงข่ายไปยังโหลด

โรงงานอุตสาหกรรมหรือเชิงพาณิชย์ทั่วไปได้รับพลังงานจากสาธารณูปโภคในท้องถิ่นที่แรงดันไฟฟ้าปานกลาง—10 kV, 11 kV, 20 kV หรือ 33 kV เป็นค่าปกติ ขึ้นอยู่กับประเทศ พลังงานนี้มาถึงผ่านสายเคเบิลใต้ดินหรือสายเหนือศีรษะ และเข้าสู่แผงสวิตช์หลักของโรงงาน ซึ่งเป็นชุดสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง จากนั้นจะไหลผ่านเซอร์กิตเบรกเกอร์และบัสบาร์ไปยังจุดหมายปลายทางหลายแห่ง เครื่องป้อนบางตัวไปที่หม้อแปลงซึ่งจะลดแรงดันไฟฟ้าลงเหลือ 400 V เพื่อจำหน่ายทั่วไปภายในโรงงาน เครื่องป้อนอื่นๆ อาจให้บริการมอเตอร์ขนาดใหญ่ เครื่องทำความเย็น หรือคอมเพรสเซอร์โดยตรงที่แรงดันไฟฟ้าปานกลาง เนื่องจากโหลดมีขนาดใหญ่เกินไปที่จะให้บริการอย่างประหยัดที่แรงดันไฟฟ้าต่ำ เครื่องป้อนอื่นๆ อาจเชื่อมต่อกับการผลิตในสถานที่ เช่น กังหันก๊าซหรือเครื่องกำเนิดไฟฟ้าดีเซลสำรอง หรือกับแหล่งพลังงานหมุนเวียน เช่น เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์บนหลังคา

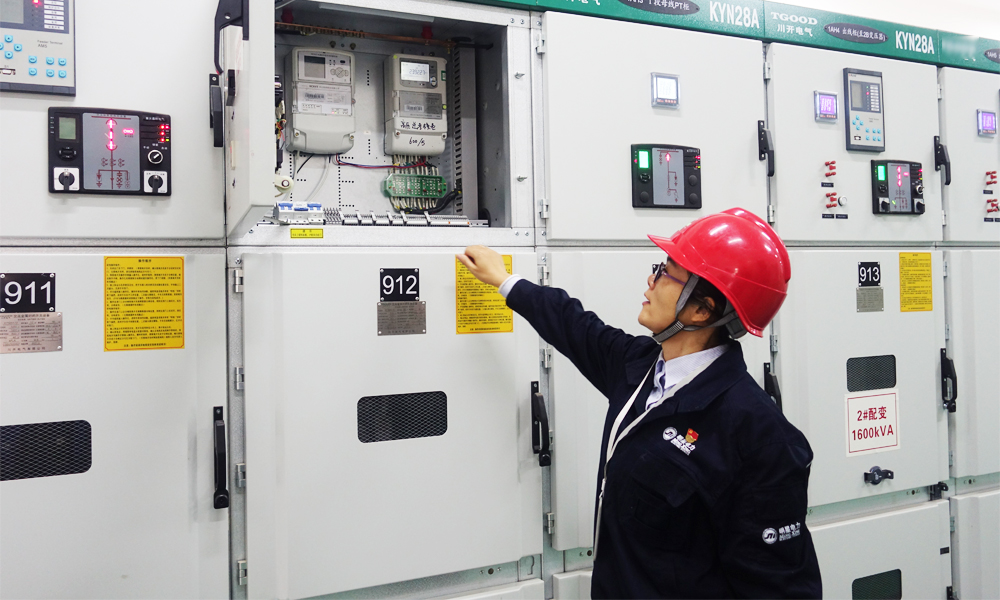

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางเป็นจุดควบคุมสำหรับการไหลของพลังงานทั้งหมดเหล่านี้ สามารถเชื่อมต่อหรือแยกตัวป้อนแต่ละตัวแยกกันได้ สามารถป้องกันตัวป้อนแต่ละตัวจากข้อผิดพลาดได้ สามารถแยกบัสออกเป็นส่วนต่างๆ เพื่อปรับปรุงความน่าเชื่อถือ และเป็นจุดวัดและติดตามที่ผู้ปฏิบัติงานของโรงงานใช้เพื่อทำความเข้าใจว่าระบบไฟฟ้าของตนกำลังทำอะไรอยู่ในช่วงเวลาใดก็ตาม

ฟังก์ชั่นหลักของสวิตช์เกียร์แรงดันปานกลาง

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางทำหน้าที่พื้นฐานสี่ประการในระบบจำหน่ายไฟฟ้า การทำความเข้าใจแต่ละข้อจะอธิบายได้ว่าเหตุใดอุปกรณ์จึงได้รับการออกแบบในลักษณะที่เป็นอยู่

ฟังก์ชั่นที่หนึ่ง: การสลับภายใต้สภาวะปกติ

ฟังก์ชั่นพื้นฐานที่สุดของสวิตช์เกียร์คือการเชื่อมต่อและตัดการเชื่อมต่อวงจรภายใต้โหลดปกติ อุปกรณ์ป้อนไปยังสายการผลิตจะต้องมีการจ่ายไฟเมื่อสายการผลิตทำงานและตัดไฟเพื่อการบำรุงรักษา เซอร์กิตเบรกเกอร์ของเครื่องกำเนิดไฟฟ้าจะต้องปิดเมื่อเครื่องกำเนิดไฟฟ้าถูกออนไลน์ และเปิดเมื่อออฟไลน์ ตัวเชื่อมต่อบัสจำเป็นต้องเชื่อมต่อบัสบาร์สองส่วนเมื่อหม้อแปลงถูกถอดออกและหม้อแปลงที่เหลือจะต้องจ่ายทั้งสองส่วน

การดำเนินการสลับเหล่านี้เป็นเรื่องปกติ แต่ก็ไม่ใช่เรื่องเล็กน้อย อุปกรณ์สวิตชิ่งจะต้องสามารถขัดจังหวะกระแสโหลดเต็มได้โดยไม่มีการอาร์กหรือการกัดเซาะหน้าสัมผัสมากเกินไป จะต้องสามารถดำเนินการนี้ได้หลายพันครั้งตลอดอายุการใช้งาน และจะต้องดำเนินการในลักษณะที่ไม่กระทบต่อความปลอดภัยของผู้ปฏิบัติงานที่ยืนอยู่หน้าแผงควบคุม

เบรกเกอร์วงจรสุญญากาศทำหน้าที่นี้กับการใช้งานแรงดันไฟฟ้าปานกลางส่วนใหญ่ในปัจจุบัน เครื่องขัดขวางสูญญากาศจะดับส่วนโค้งภายในขวดเซรามิกปิดผนึก โดยที่ไม่มีก๊าซที่จะทำให้เกิดไอออน ไม่มีน้ำมันที่จะสลายตัว และไม่มีอะไรต้องบำรุงรักษา สำหรับการใช้งานที่มีความถี่ในการสลับต่ำกว่า สวิตช์แบ่งโหลด—ซึ่งง่ายกว่าและราคาถูกกว่าเบรกเกอร์วงจรเต็ม—อาจใช้สำหรับตัวป้อนที่ไม่คาดว่าจะขัดจังหวะกระแสไฟฟ้าขัดข้อง

ฟังก์ชันที่สอง: การป้องกันข้อผิดพลาด

หากการสลับภายใต้สภาวะปกติเป็นงานประจำของสวิตช์เกียร์ การป้องกันข้อผิดพลาดถือเป็นภารกิจที่สำคัญ ความผิดปกติ—การลัดวงจรระหว่างเฟสหรือระหว่างเฟสกับกราวด์—สามารถปล่อยพลังงานในระดับที่ยากต่อการมองเห็น กระแสไฟฟ้าที่จุดฟอลต์สามารถเพิ่มขึ้นเป็นหมื่นแอมแปร์ในหน่วยมิลลิวินาที แรงทางความร้อนและทางกลที่เกิดจากกระแสไฟฟ้านี้สามารถทำลายอุปกรณ์ ทำให้เกิดเพลิงไหม้ และทำให้บุคลากรบาดเจ็บได้

สวิตช์เกียร์จะต้องตรวจจับความผิดปกติ ขัดจังหวะกระแสไฟฟ้า และแยกส่วนที่ชำรุดก่อนที่ผลที่ตามมาเหล่านี้จะเกิดขึ้น ซึ่งต้องใช้สามสิ่งในการทำงานร่วมกัน: รีเลย์ป้องกันที่ตรวจจับกระแสที่ผิดปกติ เบรกเกอร์ที่สามารถขัดขวางกระแสไฟฟ้าได้ และการออกแบบระบบที่จำกัดความเสียหายของหลักประกันต่อส่วนที่มีสุขภาพดีของเครือข่าย

รีเลย์ป้องกันแรงดันไฟฟ้าปานกลางมีความซับซ้อนมากขึ้น รีเลย์เชิงตัวเลขสมัยใหม่สามารถแยกแยะความแตกต่างระหว่างข้อผิดพลาดประเภทต่างๆ แยกแยะระหว่างข้อบกพร่องบนตัวป้อนที่ได้รับการป้องกันและข้อบกพร่องดาวน์สตรีม และบันทึกข้อมูลรูปคลื่นที่ช่วยให้วิศวกรเข้าใจสิ่งที่เกิดขึ้นหลังเหตุการณ์ แต่รีเลย์สามารถส่งสัญญาณทริปเท่านั้น เบรกเกอร์จะต้องแยกหน้าสัมผัสออกจากแรงแม่เหล็กไฟฟ้าเต็มของกระแสไฟฟ้าลัด ดับส่วนโค้งที่ก่อตัวระหว่างพวกมัน และคืนความเป็นฉนวนให้เร็วพอที่จะป้องกันการลุกติดไฟอีกครั้ง นี่คือสิ่งที่เบรกเกอร์สุญญากาศที่มีกระแสไฟลัดวงจรพิกัด 25 kA หรือ 31.5 kA ได้รับการออกแบบและทดสอบ

ฟังก์ชั่นที่สาม: การแยกเพื่อความปลอดภัย

การป้องกันข้อผิดพลาดจะล้างสภาวะที่เป็นอันตรายโดยอัตโนมัติ การแยกออกจากกันเป็นการกระทำโดยเจตนาเพื่อทำให้อุปกรณ์ปลอดภัยสำหรับผู้คนในการทำงาน

เมื่อทีมบำรุงรักษาจำเป็นต้องเข้าถึงหม้อแปลง ตัวต่อสายเคเบิล หรือเซอร์กิตเบรกเกอร์เอง พวกเขาจำเป็นต้องมีการแตกหักในวงจรที่มองเห็นได้และสามารถตรวจสอบได้ พวกเขาจำเป็นต้องรู้ว่าวงจรไม่สามารถเปิดใหม่ได้โดยไม่ตั้งใจ และพวกเขาต้องการอุปกรณ์ที่จะเชื่อมต่อกับดินเพื่อให้แรงดันไฟฟ้าที่ตกค้างหรือเหนี่ยวนำใด ๆ ไม่ก่อให้เกิดอันตราย

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางให้สิ่งนี้ผ่านการรวมกันของเซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ และสวิตช์สายดิน ทั้งหมดเชื่อมต่อกันเพื่อให้การทำงานต้องเป็นไปตามลำดับที่ปลอดภัย ผู้ปฏิบัติงานจะต้องเปิดตัวตัดวงจรก่อน จากนั้นจึงเปิดตัวตัดการเชื่อมต่อเพื่อสร้างช่องว่างแยกที่มองเห็นได้ จากนั้นปิดสวิตช์สายดินเพื่อต่อสายดินส่วนที่แยกออกมา อินเตอร์ล็อคทางกลช่วยป้องกันไม่ให้ขั้นตอนเหล่านี้ดำเนินการผิดปกติ นี่คือระบบเชื่อมต่อแบบ "ห้าการป้องกัน" ที่เป็นมาตรฐานของความทันสมัยทั้งหมดสวิตช์เกียร์แรงดันปานกลาง.

ฟังก์ชันที่สี่: การวัดและการตรวจสอบ

ไม่มีระบบการจำหน่ายใดที่สามารถจัดการได้หากไม่มีข้อมูล การวัดกระแสจะบอกรีเลย์ป้องกันว่าระบบกำลังทำอะไรอยู่ การวัดแรงดันไฟฟ้าช่วยให้สามารถตรวจสอบคุณภาพไฟฟ้าและการตรวจสอบการซิงโครไนซ์ได้ การวัดพลังงานเป็นพื้นฐานสำหรับการเรียกเก็บเงินและการจัดสรรต้นทุน ข้อมูลการตรวจสอบสภาพจากตัวสวิตช์เกียร์เองมากขึ้นเรื่อยๆ เช่น อุณหภูมิ การคายประจุบางส่วน เวลาการเคลื่อนที่ของกลไก ถูกนำมาใช้เพื่อคาดการณ์ว่าเมื่อใดจำเป็นต้องบำรุงรักษาก่อนที่จะเกิดความล้มเหลว

สวิตช์เกียร์แรงดันไฟฟ้าปานกลางรวมฟังก์ชันการวัดเหล่านี้ทั้งหมด หม้อแปลงกระแสและหม้อแปลงแรงดันไฟฟ้าติดตั้งอยู่ในช่องใส่สายเคเบิลหรือบนบัสบาร์ เอาต์พุตรองจะต่อเข้ากับรีเลย์ป้องกัน มิเตอร์ และทรานสดิวเซอร์ในช่องแรงดันไฟฟ้าต่ำ ในการติดตั้งสมัยใหม่ อุปกรณ์เหล่านี้จะสื่อสารผ่านโปรโตคอลดิจิทัล เช่น IEC 61850, Modbus หรือ Profibus ไปยัง SCADA ส่วนกลางหรือระบบการจัดการพลังงานของโรงงาน แผงสวิตช์เกียร์เป็นทั้งอุปกรณ์ไฟฟ้าและแหล่งข้อมูล

การกำหนดค่าสวิตช์เกียร์ในระบบจำหน่าย

การจัดเรียงทางกายภาพของแผงสวิตช์เกียร์ในระบบจำหน่ายไม่ได้เป็นไปตามอำเภอใจ ซึ่งสะท้อนถึงปรัชญาการดำเนินงานของโรงงานและข้อกำหนดด้านความน่าเชื่อถือของโหลดที่ให้บริการ

บัสบาร์เดี่ยว

การกำหนดค่าที่ง่ายที่สุดคือบัสบาร์เดี่ยวที่มีตัวป้อนขาเข้าและขาออกทั้งหมดเชื่อมต่ออยู่ หม้อแปลงตัวเดียวจ่ายไฟให้กับบัส หากหม้อแปลงไฟฟ้าทำงานล้มเหลวหรือถูกถอดออกจากบริการเพื่อการบำรุงรักษา โหลดทั้งหมดบนบัสนั้นจะสูญเสียพลังงาน การกำหนดค่านี้มีต้นทุนต่ำและใช้งานง่าย แต่ไม่มีความซ้ำซ้อน ใช้ในกรณีที่สามารถทนต่อผลที่ตามมาของการหยุดชะงักในการจัดหาได้ เช่น อาคารพาณิชย์ขนาดเล็ก กระบวนการทางอุตสาหกรรมที่ไม่สำคัญ หรือการจัดหาการก่อสร้างชั่วคราว

Busbar เดี่ยวแบบแบ่งส่วน

การเพิ่มเบรกเกอร์ส่วนบัสจะสร้างส่วนบัสบาร์สองส่วนที่สามารถทำงานได้อย่างอิสระหรือเชื่อมต่อเข้าด้วยกัน แต่ละส่วนได้รับการจัดเตรียมโดยหม้อแปลงของตัวเอง หากหม้อแปลงตัวใดตัวหนึ่งล้มเหลว ข้อต่อบัสจะปิดและหม้อแปลงที่แข็งแรงจะจ่ายไฟให้กับทั้งสองส่วน โหลดจะมีการหยุดชะงักช่วงสั้นๆ ในระหว่างการถ่ายโอน แต่บริการจะได้รับการกู้คืนอย่างรวดเร็ว นี่เป็นรูปแบบทั่วไปที่สุดสำหรับโรงงานอุตสาหกรรมขนาดกลางและอาคารเชิงพาณิชย์ ซึ่งการหยุดทำงานบางส่วนสามารถยอมรับได้สำหรับการบำรุงรักษา แต่จะไม่สูญเสียอุปทานทั้งหมด

หลักผูกหลัก

การกำหนดค่าหลัก-ไท-เมนจะวางตัวเชื่อมต่อบัสระหว่างส่วนบัสสองส่วนแยกกัน โดยแต่ละส่วนมีเบรกเกอร์ขาเข้าหลักและหม้อแปลงของตัวเอง ข้อต่อเปิดตามปกติ หากหม้อแปลงตัวใดตัวหนึ่งสูญหาย ข้อต่อจะปิดโดยอัตโนมัติหรือโดยการดำเนินการของผู้ปฏิบัติงาน การกำหนดค่านี้ให้ความน่าเชื่อถือที่สูงกว่าบัสแบบแบ่งส่วนแบบธรรมดา เนื่องจากการทำงานของตัวเชื่อมต่อสามารถดำเนินการได้โดยอัตโนมัติ และการถ่ายโอนสามารถเกิดขึ้นได้โดยที่ผู้ปฏิบัติงานไม่ต้องดำเนินการใดๆ มันถูกใช้ในสิ่งอำนวยความสะดวกที่สำคัญ เช่น โรงพยาบาล ศูนย์ข้อมูล และโรงงานอุตสาหกรรมที่มีกระบวนการต่อเนื่อง

การกำหนดค่าริงยูนิตหลัก (RMU)

สำหรับเครือข่ายการกระจายที่รองรับโหลดที่กระจายตามพื้นที่ทางภูมิศาสตร์หลายแห่ง เช่น วิทยาเขตของมหาวิทยาลัย เครือข่ายการกระจายสินค้าในเมือง ระบบรวบรวมฟาร์มกังหันลม การกำหนดค่ายูนิตหลักแบบวงแหวนคือโซลูชันมาตรฐาน แผง RMU หลายแผงเชื่อมต่ออยู่ในวงแหวน โดยแต่ละแผงโดยทั่วไปจะมีสวิตช์แบ่งโหลดสองตัวสำหรับตัวป้อนวงแหวน และเบรกเกอร์หรือสวิตช์ฟิวส์หนึ่งตัวสำหรับหม้อแปลงในเครื่อง พลังสามารถไหลไปในทิศทางใดก็ได้รอบวงแหวน หากสายเคเบิลเกิดข้อผิดพลาดที่ใดก็ได้บนวงแหวน แผง RMU ทั้งสองแผงที่อยู่ติดกับข้อบกพร่องสามารถแยกส่วนที่เสียหายออกได้ และโหลดอื่นๆ ทั้งหมดจะยังคงได้รับพลังงานจากด้านที่แข็งแรงของวงแหวน สถาปัตยกรรมนี้ให้ระดับความน่าเชื่อถือในการจ่ายซึ่งระบบรัศมีไม่สามารถเทียบเคียงได้ โดยมีต้นทุนที่ต่ำกว่าการทำซ้ำโครงสร้างพื้นฐานการจ่ายทั้งหมด

COTENELE จ่าย RMU ไร้ SF₆ 24 kV สำหรับการใช้งานหลักของวงแหวน โดยใช้อากาศแห้งเป็นสื่อฉนวนในถังสแตนเลสที่ปิดสนิทตลอดอายุการใช้งาน โมดูล RMU ทั้งขาเข้า ขาออก การป้องกันหม้อแปลง ข้อต่อบัส และการวัดแสงโดยตรง สร้างขึ้นจากส่วนประกอบย่อยที่ได้มาตรฐานและผ่านการทดสอบประเภทแล้ว ซึ่งสามารถกำหนดค่าให้ตรงกับไดอะแกรมบรรทัดเดียวของโปรเจ็กต์

การเปลี่ยนไปใช้สวิตช์แบบกระจายแบบไม่มี SF₆

การพัฒนาที่สำคัญในสวิตช์เกียร์แรงดันไฟฟ้าปานกลางในช่วงทศวรรษที่ผ่านมาคือการเปลี่ยนจากก๊าซSF₆ไปเป็นสื่อที่เป็นฉนวนและดับอาร์ค สิ่งนี้เกี่ยวข้องอย่างยิ่งกับสวิตช์เกียร์ที่หุ้มฉนวนแก๊สและยูนิตหลักแบบวงแหวน ซึ่งเดิมที SF₆ ใช้เพื่อเติมถังปิดผนึกที่ปิดล้อมชิ้นส่วนที่มีไฟฟ้าทั้งหมด

ปัจจัยขับเคลื่อนการเปลี่ยนแปลงนี้คือกฎระเบียบด้านสิ่งแวดล้อม โดยเฉพาะอย่างยิ่งกฎระเบียบ F-gas ของสหภาพยุโรป ซึ่งขณะนี้ห้ามมิให้สวิตช์เกียร์ SF₆ ใหม่ที่มีแรงดันไฟฟ้าสูงถึง 24 kV ในตลาดยุโรป แต่การเปลี่ยนแปลงยังได้รับการสนับสนุนจากตรรกะทางวิศวกรรมเสียงอีกด้วย อากาศแห้งและไนโตรเจนไม่มีศักยภาพในการทำให้เกิดภาวะโลกร้อนเป็นศูนย์ ไม่จำเป็นต้องจัดการเป็นพิเศษเมื่อหมดอายุการใช้งาน และลดภาระในการจัดการการเก็บบันทึกก๊าซ F และการรายงานการรั่วไหล การหยุดชะงักของสุญญากาศ ซึ่งเป็นมาตรฐานสำหรับการใช้งานเซอร์กิตเบรกเกอร์มานานหลายทศวรรษ ให้ฟังก์ชันการอาร์กดับโดยไม่ต้องใช้แก๊สเลย

สำหรับผู้ปฏิบัติงานในโรงงาน ความแตกต่างในทางปฏิบัติระหว่าง SF₆RMU และ RMU แบบลมแห้งนั้นมีน้อยมากในแง่ของประสิทธิภาพทางไฟฟ้า ทั้งสองแบบผ่านการทดสอบประเภทตามมาตรฐาน IEC 62271-200 เดียวกัน ความแตกต่างจะปรากฏในขั้นตอนการปฏิบัติงาน RMU แบบอากาศแห้งพร้อมถังปิดผนึกตลอดอายุการใช้งานไม่มีแรงดันก๊าซในการตรวจสอบ ไม่มีกำหนดเวลาการเติมที่ต้องบำรุงรักษา และไม่มีการเตรียมการนำก๊าซที่หมดอายุการใช้งานกลับมาใช้ใหม่ สำหรับผู้ประกอบการสาธารณูปโภคหรืออุตสาหกรรมที่จัดการสถานีย่อยหลายร้อยแห่ง การลดความซับซ้อนนี้มีคุณค่าอย่างแท้จริง

การออกแบบระบบจำหน่าย: ข้อมูลจำเพาะของสวิตช์เกียร์

สำหรับวิศวกรที่ระบุสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง การตัดสินใจหลายประการจะกำหนดการกำหนดค่าระบบขั้นสุดท้าย

ระดับแรงดันไฟฟ้าและความผิดปกติ แรงดันไฟฟ้าของระบบกำหนดการออกแบบอิเล็กทริกของสวิตช์เกียร์ กระแสไฟฟ้าลัดที่มีอยู่จะกำหนดความสามารถในการตัดกระแสลัดวงจรที่ต้องการ ทั้งสองถูกสร้างขึ้นโดยการเชื่อมต่อกริดอัปสตรีมและอิมพีแดนซ์ของหม้อแปลง การระบุระดับข้อบกพร่องต่ำเกินไปเป็นสิ่งที่อันตราย การระบุมากเกินไปจะทำให้ต้นทุนที่ไม่จำเป็นเพิ่มขึ้น ตัวเลขที่ถูกต้องมาจากการศึกษาการลัดวงจร

การกำหนดค่าบัสบาร์ ตัวเลือกระหว่างบัสบาร์เดี่ยว บัสบาร์แบบแบ่งส่วน และการกำหนดค่าหลักผูกขึ้นอยู่กับข้อกำหนดด้านความน่าเชื่อถือและงบประมาณ การกำหนดค่าความน่าเชื่อถือที่สูงขึ้นจะเพิ่มจำนวนแผง ต้นทุน และความซับซ้อน แต่จะป้องกันสาเหตุเดียวที่พบบ่อยที่สุดของการหยุดทำงานเป็นเวลานาน นั่นก็คือ ความล้มเหลวของหม้อแปลง

เซอร์กิตเบรกเกอร์กับคอนแทคเตอร์แบบฟิวส์ สำหรับตัวป้อนที่จ่ายหม้อแปลง เบรกเกอร์จะให้ทั้งการป้องกันโอเวอร์โหลดและการลัดวงจร สำหรับตัวป้อนที่จ่ายมอเตอร์ คอนแทคเตอร์แบบฟิวส์อาจประหยัดกว่าและให้การป้องกันสภาวะความผิดปกติเฉพาะของมอเตอร์ได้ดีขึ้น การตัดสินใจขึ้นอยู่กับประเภทของโหลดและระดับการประสานงานการป้องกันที่ต้องการ

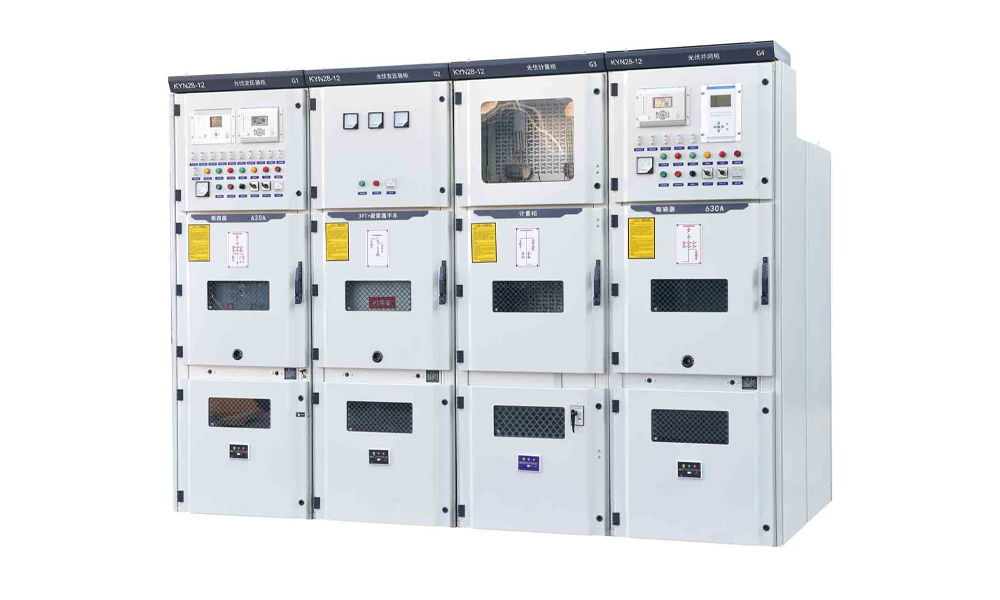

แก้ไขกับถอนได้ สวิตช์เกียร์แบบตายตัวนั้นง่ายกว่าและมีค่าใช้จ่ายต่ำกว่า แต่การบำรุงรักษาเซอร์กิตเบรกเกอร์จำเป็นต้องตัดพลังงานส่วนบัสทั้งหมด สวิตช์เกียร์แบบถอดได้ช่วยให้สามารถถอดเบรกเกอร์ออกเพื่อการบำรุงรักษาในขณะที่บัสยังคงจ่ายไฟอยู่ สำหรับสิ่งอำนวยความสะดวกที่สำคัญซึ่งการหยุดทำงานมีราคาแพงมาก การกำหนดค่าที่สามารถถอนออกได้มักจะสมเหตุสมผล

บูรณาการและการสื่อสาร สวิตช์เกียร์จะต้องเชื่อมต่อกับระบบป้องกันและควบคุมของสถานที่ โปรโตคอลการสื่อสาร ประเภทและปริมาณของหม้อแปลงกระแสและแรงดันไฟฟ้า และแหล่งจ่ายไฟเสริมสำหรับรีเลย์ป้องกันและวงจรควบคุม ทั้งหมดจะต้องถูกกำหนดไว้ในข้อกำหนด
