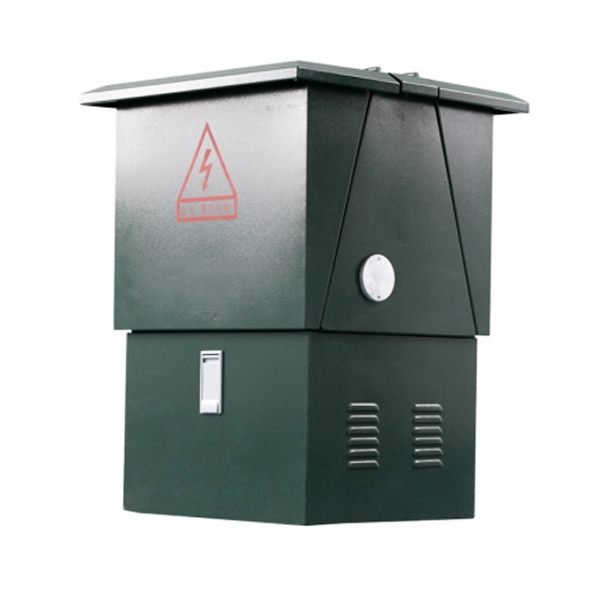

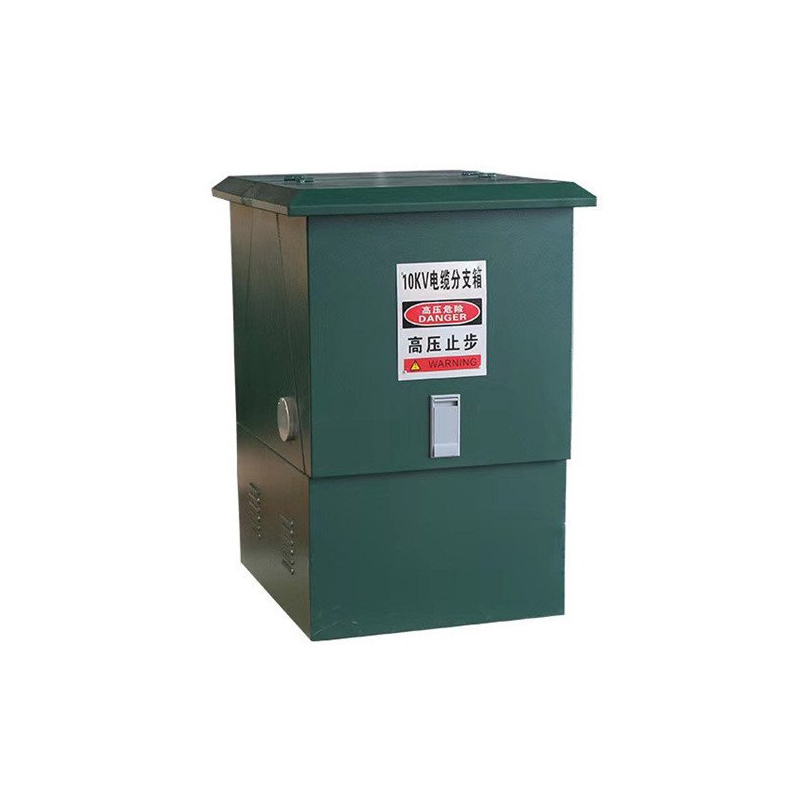

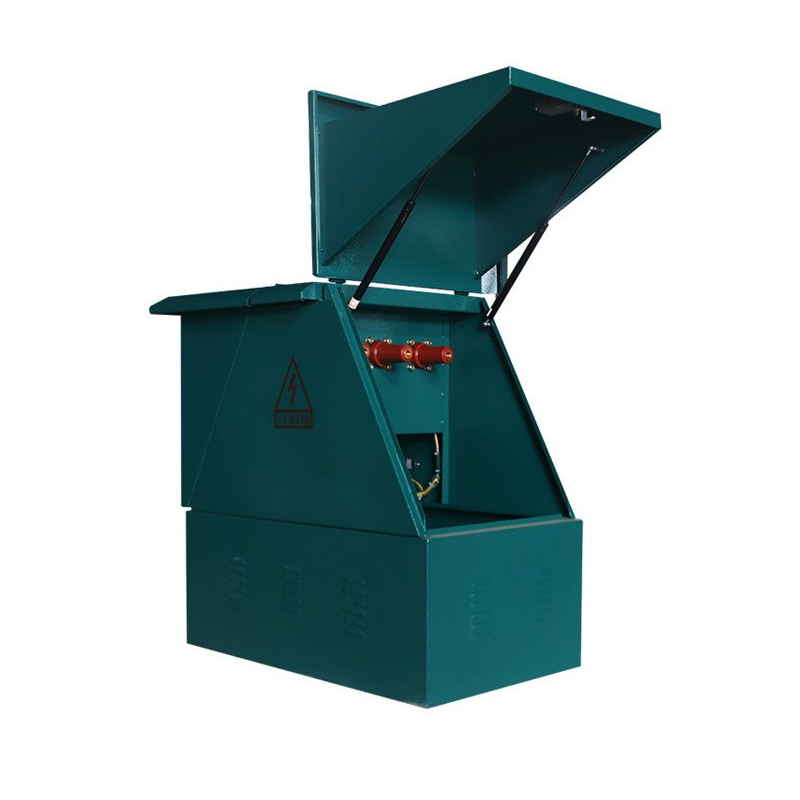

กล่องเลิกจ้างสายเคเบิลตู้แยกไฟฟ้าภายนอก 11KV

Cotenle คือซัพพลายเออร์รายสำคัญของอุปกรณ์เครือข่ายการกระจายสินค้าในเขตเมืองสมัยใหม่ในประเทศจีน กล่องเลิกจ้างสายเคเบิลของตู้แยกไฟฟ้าภายนอก 11KV ที่ผลิตโดย Cotenele มีลักษณะของฉนวนเต็มรูปแบบ การปิดผนึกเต็มรูปแบบ และโครงสร้างที่กะทัดรัด ซึ่งช่วยแก้ปัญหาการต๊าปและการเปลี่ยนสายเคเบิลได้อย่างมีประสิทธิภาพและปลอดภัยผ่านการกำหนดค่าที่ยืดหยุ่นและเทคโนโลยีการเชื่อมต่อสายเคเบิลที่เชื่อถือได้ โดยทั่วไปแล้ว กล่องรวมสายสายเคเบิลนี้จะใช้ข้อต่อสายเคเบิลเชื่อมต่อแบบสลักเกลียวที่มีกระแสไฟพิกัด 630A ซึ่งเป็นไปตามมาตรฐาน DIN47636 เป็นตัวเลือกที่เหมาะสำหรับ การสร้างเครือข่ายในเมืองใหม่และแหล่งจ่ายไฟเคเบิลใต้ดิน

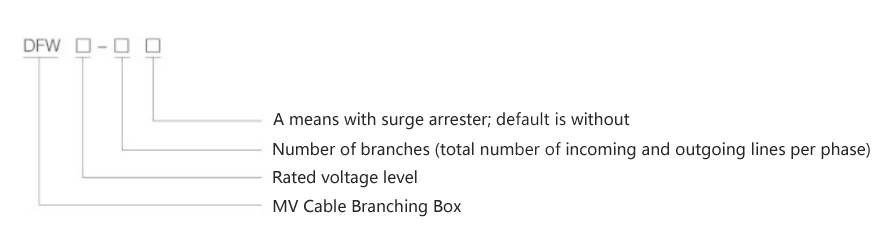

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

1. อุณหภูมิแวดล้อม: อุณหภูมิสูงสุดไม่เกิน +40°C อุณหภูมิต่ำสุดไม่ต่ำกว่า -30°C

2. ความเร็วลม เท่ากับ 34 m/s (ความดันลมไม่เกิน 700 Pa)

3. ความชื้น: ความชื้นสัมพัทธ์เฉลี่ยรายวันไม่เกิน 95% ความชื้นสัมพัทธ์เฉลี่ยรายเดือนไม่เกิน 95%

4. ความต้านทานแผ่นดินไหวและความโน้มเอียงในการติดตั้ง: ความเร่งในแนวนอนไม่เกิน 0.4 ม./วินาที² ความเร่งในแนวตั้งไม่เกิน 0.15 ม./วินาที²; ความเอียงในการติดตั้งไม่เกิน 3°

5. สภาพแวดล้อมในการติดตั้ง: อากาศโดยรอบจะต้องไม่ปนเปื้อนอย่างมีนัยสำคัญจากก๊าซที่มีฤทธิ์กัดกร่อน ไวไฟ หรือไอน้ำ และสถานที่ติดตั้งจะต้องปราศจากการสั่นสะเทือนที่รุนแรง

หมายเหตุ: หากเงื่อนไขการใช้งานในการสั่งซื้อผลิตภัณฑ์นี้เกินข้อกำหนดที่ระบุไว้ข้างต้น โปรดปรึกษากับบริษัทของเรา

ข้อดีของผลิตภัณฑ์

ตู้รวมสัญญาณไฟฟ้าภายนอก 11KV มีข้อดีดังต่อไปนี้:

1. หุ้มฉนวนอย่างเต็มที่และปิดสนิท: ชิ้นส่วนที่มีไฟฟ้าทั้งหมดภายในตู้แยกสายเคเบิลได้รับการหุ้มฉนวนอย่างเข้มงวด (เช่น การใช้ยางซิลิโคน) และไม่มีตัวนำสัมผัส เพื่อให้มั่นใจในความปลอดภัยของบุคลากร

2. ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง: โครงสร้างเปลือกของกล่องแยกสายใช้การออกแบบที่ทนทานต่อฝุ่น ความชื้น น้ำท่วม และการกัดกร่อน และสามารถทำงานได้กลางแจ้งหรือแม้แต่ในสภาพแวดล้อมที่มีน้ำท่วม ทำให้บรรลุการทำงานโดยไม่ต้องบำรุงรักษาอย่างแท้จริง

3. โครงสร้างที่ยืดหยุ่นและกะทัดรัด: สามารถรวมความสูงของกล่องแยกสายและสามารถรองรับสายเข้า/ออกได้สูงสุด 8 สาย กล่องแยกสายใช้พื้นที่น้อยกว่าตู้กระจายสัญญาณแบบเดิมมากและผสมผสานกับสภาพแวดล้อมในเมืองได้อย่างสวยงาม

4. ประหยัดและเชื่อถือได้: กล่องแยกสายนี้สามารถลดการลงทุนในสายป้อนหลักและติดตั้งง่าย หลังจากร่วมมือกับตัวบ่งชี้ข้อบกพร่อง กล่องแยกสายเคเบิลสามารถค้นหาข้อผิดพลาดได้อย่างรวดเร็วและปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ

5. ขยายได้ตามหน้าที่: กล่องแยกสายนี้สามารถติดตั้งอุปกรณ์ไฟฟ้าต่างๆ เช่น อุปกรณ์ป้องกันฟ้าผ่า ตัวบ่งชี้แรงดันไฟฟ้า หม้อแปลง RTU/FTU และเซ็นเซอร์ต่างๆ เพื่อรองรับระบบกระจายอัตโนมัติและการอัพเกรดกริดอัจฉริยะ

การจำแนกประเภทของกล่องแยกสาย 12kv

กล่องแยกสายไฟขนาด 12kV แบ่งประเภทตามลักษณะและฟังก์ชันทางเทคนิคเป็นหลัก:

1. กล่องสาขาแบบอเมริกัน

• คุณสมบัติ: บัสบาร์หลายทางแนวนอน, การเปิดประตูด้านเดียว, โครงสร้างที่กะทัดรัด
• วิธีการเชื่อมต่อ: การเชื่อมต่อแบบเกลียวสกรู 600A สำหรับวงจรหลัก การเชื่อมต่อปลั๊กอิน 200A สำหรับวงจรย่อย (แบบถอดเปลี่ยนได้)
• ข้อดี: ความกว้างขนาดเล็ก การรวมกันที่ยืดหยุ่น ขั้วต่อแยกสามารถใช้ในการสลับโหลดได้

2. กล่องสาขาประเภทยุโรป

• คุณสมบัติ: ใช้บูชฟีดทรูเป็นบัสบาร์ การเปิดประตูสองด้าน การจัดเรียงสายเคเบิลที่ชัดเจน
• วิธีการเชื่อมต่อ: โดยทั่วไปจะใช้ขั้วต่อสายเคเบิลแบบยึดด้วยสลักเกลียว 630A
• ข้อดี: การเดินสายเคเบิลมีความชัดเจนและไม่ต้องใช้สายเคเบิลสามแกนที่มีช่วงกว้างมาก

3. กล่องสาขาประเภทสวิตช์เกียร์ (ประเภทเครือข่ายวงแหวน)

• คุณสมบัติ: สวิตช์หยุดโหลดหรือเซอร์กิตเบรกเกอร์ SF6 ในตัวพร้อมความสามารถในการทำลาย
• ฟังก์ชัน: อนุญาตให้สลับวงจร เปิดใช้งานแหล่งจ่ายไฟเครือข่ายแบบวงแหวน หรือแยกส่วนต่างๆ เพื่อการบำรุงรักษา
• ข้อดี: รวมฟังก์ชันบางอย่างของยูนิตหลักแบบวงแหวนด้วยต้นทุนที่ต่ำกว่า แสดงถึงเส้นทางการอัพเกรดจากกล่องสาขาแบบดั้งเดิมไปสู่กริดอัจฉริยะ

หมายเหตุสำหรับการคัดเลือก: ผลิตภัณฑ์คุณภาพสูงทั่วไปใช้ยางซิลิโคนเป็นวัสดุหลักสำหรับตัวเชื่อมต่อสายเคเบิล ซึ่งให้การปิดผนึกของฉนวนที่เหนือกว่าและความต้านทานการเสื่อมสภาพเมื่อเปรียบเทียบกับวัสดุที่หดตัวด้วยความร้อนในระยะแรกหรือวัสดุ EPDM

หลักเกณฑ์การคัดเลือก:

1. ปัจจัยด้านสิ่งแวดล้อม: หากจำเป็นต้องติดตั้งกล่องแยกสายในพื้นที่เสี่ยงน้ำท่วมหรือพื้นที่ราบ ควรเลือกโครงสร้างป้องกันน้ำเข้าที่ปิดสนิทด้วยระดับการป้องกัน IP67 หรือสูงกว่า (เช่น แบบฝัง)

2. ความต้องการในการบำรุงรักษา:สำหรับสถานการณ์ที่ต้องการความกะทัดรัดเป็นพิเศษและไม่มีการบำรุงรักษา เราขอแนะนำให้ใช้กล่องแยกสายเคเบิลแบบปลั๊กอินของอเมริกา อย่างไรก็ตาม สำหรับสายเคเบิลหน้าตัดขนาดใหญ่สามแกนที่มีความต้องการความชัดเจนในการเดินสายสูง เราขอแนะนำให้ใช้กล่องแยกสายเคเบิลแบบยุโรป

3. ฟังก์ชันการทำงานของเครือข่าย: สำหรับสถานการณ์การใช้งานเครือข่ายแบบวงแหวนที่จำเป็นต้องมีการแยกข้อผิดพลาด ต้องเลือกกล่องกระจายประเภทอุปกรณ์สวิตช์

การแสดงหมายเลขคำสั่งซื้อ:

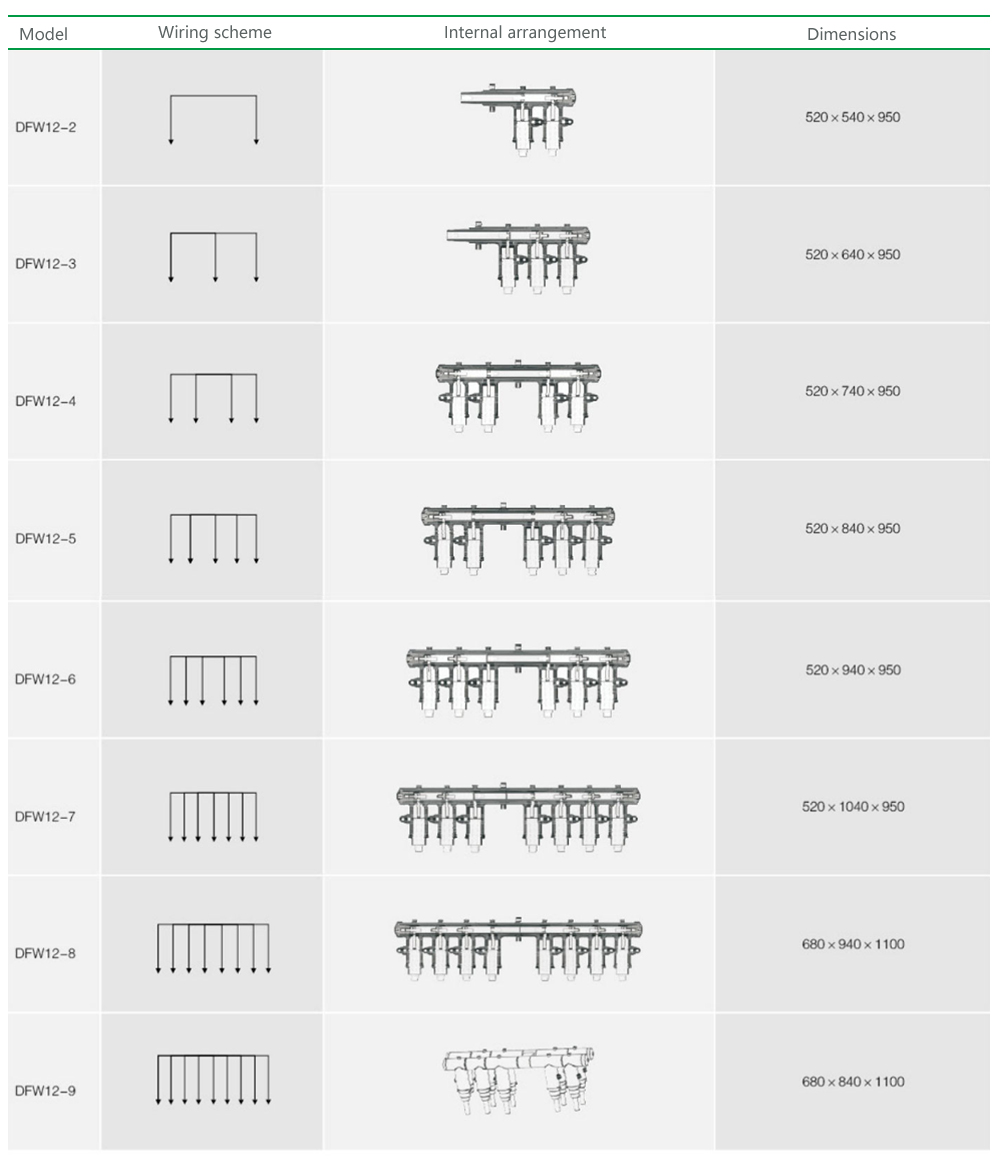

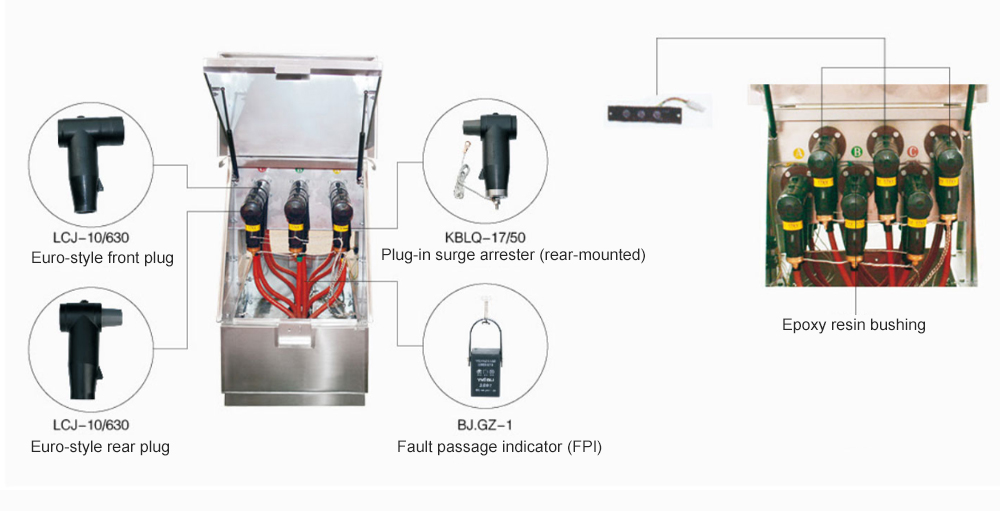

แผนผังการกระจายภายในของกล่องรวมสัญญาณเคเบิลแบบยุโรป 12 kv

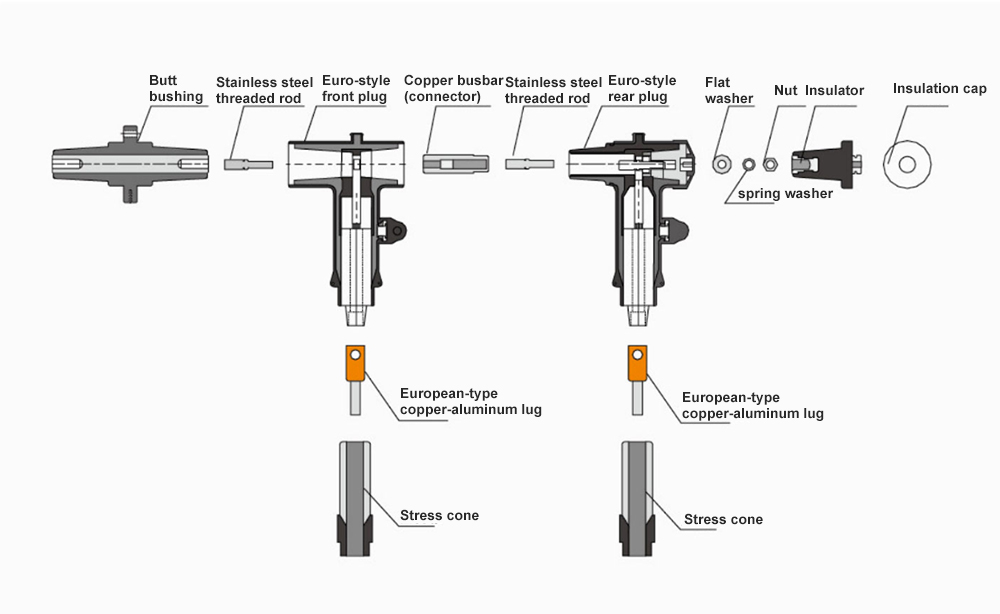

แผนผังของข้อต่อกล่องแยกสายเคเบิลยุโรป 12kv:

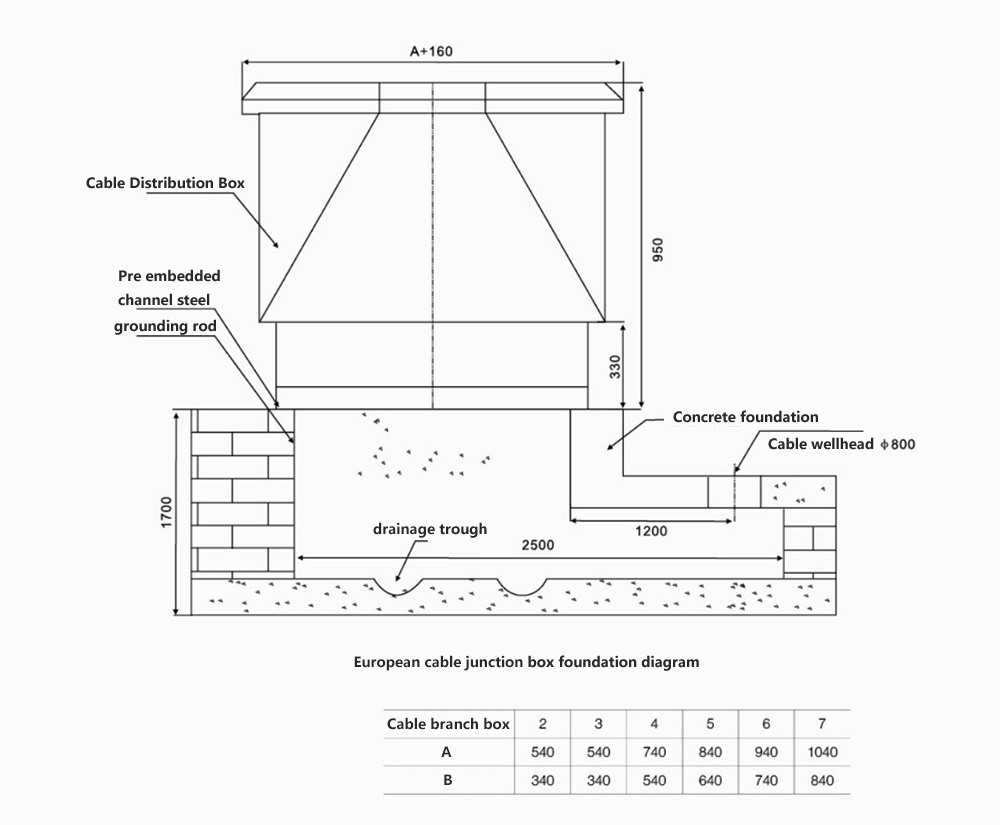

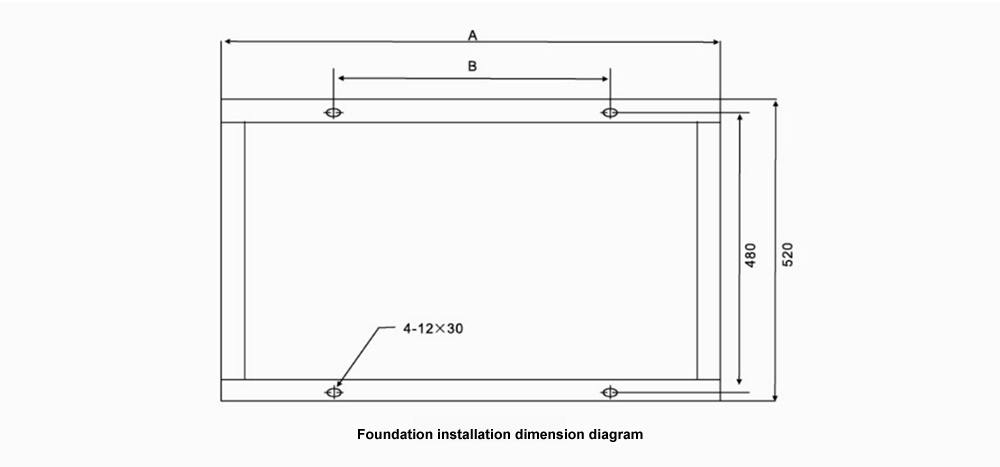

แผนภาพฐานรากกล่องรวมสัญญาณเคเบิลแบบยุโรป 12KV

โรงงานของเรา

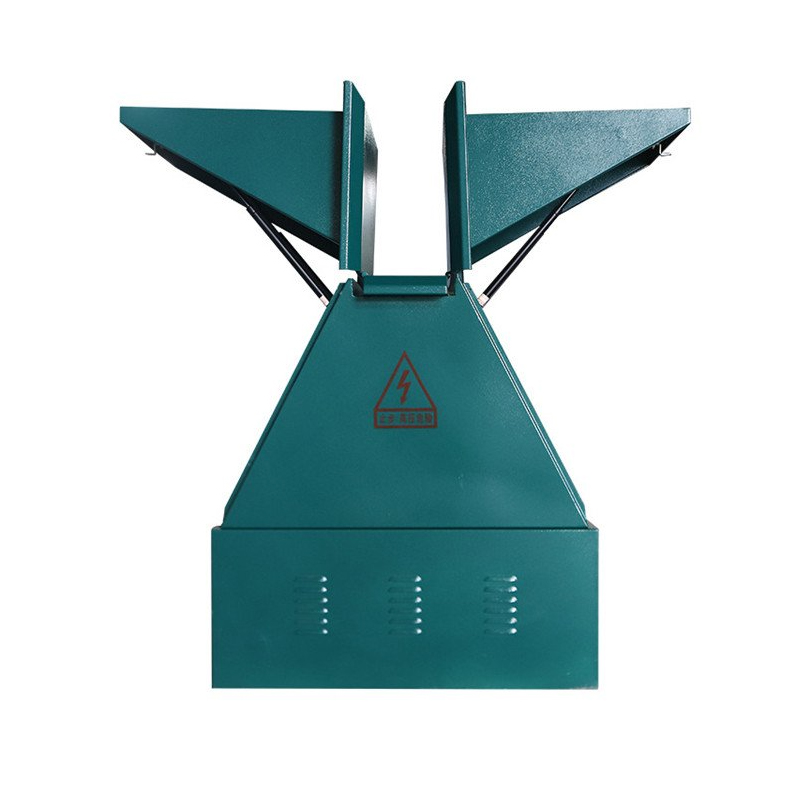

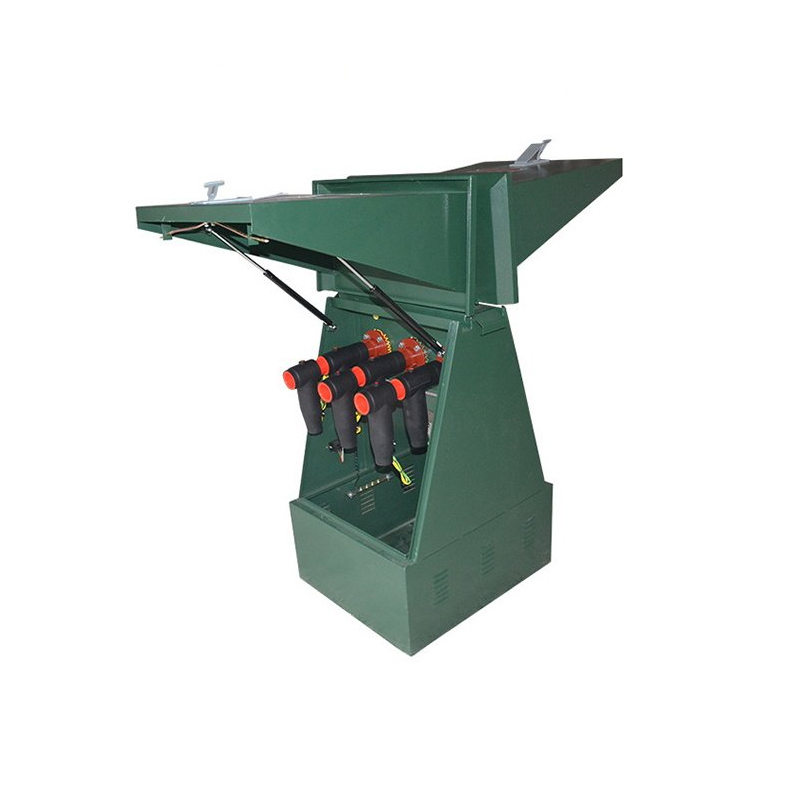

การแสดงสินค้า：
