กล่องกระจายแรงดันต่ำ

ด้วยการพัฒนาเทคโนโลยีไฟฟ้า กล่องจ่ายแรงดันไฟฟ้าต่ำ กำลังมุ่งไปสู่ความชาญฉลาด การแยกส่วน การย่อขนาด และประสิทธิภาพการใช้พลังงานในระดับสูงมากขึ้น กล่องกระจายแรงดันต่ำที่ผลิตโดย Cotenele ตรงตามข้อดีของผลิตภัณฑ์ข้างต้นอย่างเต็มที่ กล่องกระจายแรงดันต่ำที่เราผลิตส่วนใหญ่จะใช้ในอาคารที่พักอาศัย อาคารพาณิชย์ โรงงานอุตสาหกรรม โครงสร้างพื้นฐาน และสาขาพลังงานหมุนเวียน กล่องจ่ายไฟแรงดันต่ำ cotenele มีคุณภาพที่เชื่อถือได้ โครงสร้างแข็งแรงทนทาน ขนาดกะทัดรัด และมีความปลอดภัยสูง และได้รับการยกย่องจากผู้ใช้จำนวนมากมายาวนาน

กล่องกระจายแรงดันต่ำคืออะไร?

กล่องจ่ายไฟแรงดันต่ำคืออุปกรณ์จ่ายไฟเทอร์มินัลของระบบจ่ายไฟ กล่องจ่ายไฟแรงดันต่ำสามารถรับพลังงานจากอุปกรณ์จ่ายไฟต้นทาง เช่น สวิตช์เกียร์แรงดันต่ำหรือสถานีย่อย และกระจายพลังงานอย่างปลอดภัยไปยังโหลดใกล้เคียง ในขณะเดียวกันก็ให้การป้องกัน การตรวจสอบ และการควบคุมวงจรและอุปกรณ์ที่เกี่ยวข้อง ในที่นี้ "แรงดันไฟฟ้าต่ำ" โดยทั่วไปหมายถึงระบบที่มีแรงดันไฟฟ้ากระแสสลับ 380V หรือ 220V

หน้าที่หลักสามารถสรุปได้เป็นสี่ประเด็น:

1. การจ่ายพลังงาน : กระจายแหล่งจ่ายไฟอินพุตเดียวอย่างปลอดภัยไปยังวงจรย่อยหลายวงจรผ่านสวิตช์ เช่น เซอร์กิตเบรกเกอร์ในกล่องจ่ายไฟแรงดันต่ำ

2. การป้องกันวงจร : เซอร์กิตเบรกเกอร์หรือสวิตช์อื่นๆ ที่ติดตั้งในกล่องจ่ายไฟแรงดันต่ำจะตัดการเชื่อมต่อวงจรโดยอัตโนมัติเมื่อมีการโอเวอร์โหลด ไฟฟ้าลัดวงจร การรั่วไหล หรือสถานการณ์อื่นๆ เกิดขึ้นบนสายโหลด เพื่อปกป้องอุปกรณ์ดาวน์สตรีมและความปลอดภัยส่วนบุคคล

3. การควบคุมและการทำงาน: การติดตั้งกล่องกระจายแรงดันต่ำสามารถควบคุมและการทำงานของวงจรดาวน์สตรีมแบบรวมศูนย์และสะดวกยิ่งขึ้น

4. การตรวจสอบและการวัดแสง : เครื่องมือที่ติดตั้งในกล่องจ่ายแรงดันไฟฟ้าต่ำสามารถแสดงแรงดันไฟฟ้า กระแส และพารามิเตอร์การทำงานอื่นๆ ได้ และเครื่องมือที่เกี่ยวข้องยังสามารถวัดการใช้พลังงานได้อีกด้วย

โครงสร้างหลักและส่วนประกอบหลัก

กล่องกระจายสินค้าประกอบด้วยกล่องหุ้มและอุปกรณ์ไฟฟ้าภายใน

กล่องหุ้มช่วยปกป้องส่วนประกอบภายในและป้องกันฝุ่นและความชื้นที่จำเป็น มักทำจากโลหะ (เช่น เหล็ก) และยังใช้วัสดุฉนวนอื่นๆ ด้วย กรอบหุ้มมีระดับการป้องกันทางเข้า (IP) ที่แตกต่างกัน ขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง

ส่วนประกอบหลักทำหน้าที่ทางไฟฟ้า:

การจำแนกประเภทของกล่องกระจายแรงดันต่ำ

กล่องกระจายแรงดันต่ำสามารถจำแนกได้หลายวิธี:

1. ตามฟังก์ชั่นหลัก (ทั่วไป)

2. โดยวิธีการติดตั้ง

• แบบติดผนัง :ขนาดกะทัดรัด เหมาะสำหรับอาคารพักอาศัย/อาคารพาณิชย์ ใช้พื้นที่น้อย
• แบบตั้งพื้น (แบบตั้งพื้น) : ออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรม สามารถรองรับน้ำหนักได้มากขึ้น บำรุงรักษาง่าย
• แบบฝังเรียบ (แบบฝัง) :แบบฝังผนัง สวยงาม ประหยัดพื้นที่ (พบได้ทั่วไปในบ้าน)
• ประเภทกลางแจ้ง : ระดับ IP ที่สูงขึ้น (เช่น IP54) ทนทานต่อฝน ฝุ่น และการกัดกร่อน

3. ตามประเภทการก่อสร้าง

• แผงคงที่ (แบบเปิด): มีการป้องกันเฉพาะด้านหน้าเท่านั้น ชิ้นส่วนที่มีไฟฟ้าอาจเข้าถึงได้จากด้านข้าง/ด้านหลัง ระดับการป้องกันต่ำ ใช้เมื่อมีข้อกำหนดน้อยที่สุด
• แบบปิด (แบบปิด): กล่องกระจายแรงดันต่ำนี้ถูกปิดทุกด้านยกเว้นพื้นผิวการติดตั้ง และประสิทธิภาพด้านความปลอดภัยและการป้องกันค่อนข้างสูง
• ประเภทลิ้นชัก: หน่วยการทำงานของกล่องจ่ายแรงดันต่ำนี้เป็นลิ้นชักแบบถอดได้ ซึ่งมีข้อดีคือสามารถสับเปลี่ยนได้ดีและมีความน่าเชื่อถือสูง และเหมาะสำหรับโอกาสที่มีความต้องการความต่อเนื่องสูง
• ประเภทโมดูลาร์: โครงสร้างภายในของกล่องกระจายประเภทนี้ใช้การทำให้เป็นโมดูลมาตรฐานซึ่งสามารถลดและขยายฟังก์ชันได้อย่างยืดหยุ่น

4. ตามลำดับชั้นในระบบไฟฟ้า

• อุปกรณ์จำหน่ายหลัก : กล่องจำหน่ายแรงดันต่ำประเภทนี้สามารถเชื่อมต่อโดยตรงกับหม้อแปลงไฟฟ้าและกระจายพลังงานไปยังตำแหน่งปลายน้ำที่แตกต่างกัน ค่าพิกัดและความจุของหม้อแปลงก็ต้องค่อนข้างสูงเช่นกัน
• อุปกรณ์จำหน่ายทุติยภูมิ : กระจายพลังงานจากต้นน้ำไปยังโหลดในพื้นที่ ให้การป้องกัน การตรวจสอบ และการควบคุม
• อุปกรณ์จำหน่ายขั้นสุดท้าย: ตั้งอยู่ไกลจากแหล่งพลังงาน หน่วยกระจายอำนาจความจุขนาดเล็กที่ให้บริการโดยตรงแก่ผู้ใช้ปลายทาง

จะเลือกกล่องจ่ายไฟแรงดันต่ำที่เหมาะสมได้อย่างไร?

การเลือกกล่องกระจายสินค้าที่เหมาะสมสามารถปรับปรุงประสิทธิภาพทางเศรษฐกิจและความปลอดภัยได้

1. ประการแรก จำเป็นต้องชี้แจงข้อกำหนดการใช้งานและข้อกำหนดด้านโหลด

• ลักษณะการโหลด: ประการที่สอง จำเป็นต้องชี้แจงกำลัง แรงดันไฟฟ้า (220V/380V) และกระแสของอุปกรณ์ทั้งหมด ให้ความสนใจเป็นพิเศษกับกระแสกระชากของมอเตอร์ (กระแสที่กำหนด 5-7×)
• การขยายในอนาคต: สำรองความจุสำรอง 10-20% และวงจรสำหรับการเพิ่มในอนาคต

2. จับคู่พารามิเตอร์หลัก

• แรงดันไฟฟ้าที่กำหนด :ต้องตรงกับแรงดันไฟฟ้าของระบบ (เช่น 380V/220V)
• พิกัดกระแส: บัสบาร์หลักและพิกัดเบรกเกอร์ขาเข้าจะต้องเป็น ≥ กระแสการทำงานรวมของโหลดทั้งหมด
• ความสามารถในการลัดวงจร (Icu) : พารามิเตอร์ความปลอดภัยที่สำคัญที่สุด ต้องสูงกว่ากระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง มิฉะนั้นอุปกรณ์อาจถูกทำลายหรือทำให้เกิดไฟไหม้ได้

3. กำหนดระดับ IP ที่ต้องการ

• เลือกรหัส IP ที่เหมาะสมตามความชื้น ฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน ฯลฯ ตัวอย่างเช่น IP30 สำหรับสภาพแวดล้อมภายในอาคารที่แห้ง IP54 หรือสูงกว่าสำหรับสถานที่กลางแจ้งหรือมีฝุ่น/เปียก

4. พิจารณาวัสดุและฝีมือการผลิต

• สิ่งที่แนบมา: ความหนาของเหล็กควรเพียงพอ (เช่น เฟรมหลัก ≥2.0มม.) สำหรับความแข็งแรงทางกล
• ตัวนำ: ใช้ทองแดง T2 คุณภาพสูงสำหรับบัสบาร์หลัก หลีกเลี่ยงอลูมิเนียมหรือทองแดงที่ด้อยกว่า
• แบรนด์และคุณภาพ: การเลือกผู้ผลิตและแบรนด์ที่มีชื่อเสียงสามารถรับประกันคุณภาพและลดต้นทุนการบำรุงรักษาหลังการขาย จำเป็นต้องตรวจสอบว่าผลิตภัณฑ์มีใบรับรอง CCC และรายงานการตรวจสอบประเภทที่ถูกต้องหรือไม่

โรงงานของเรา

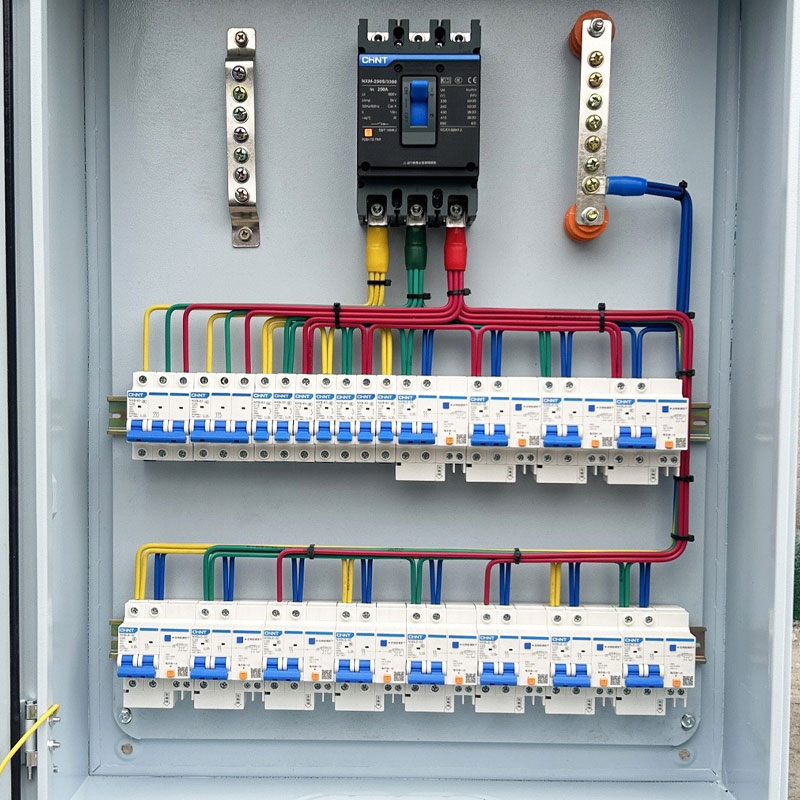

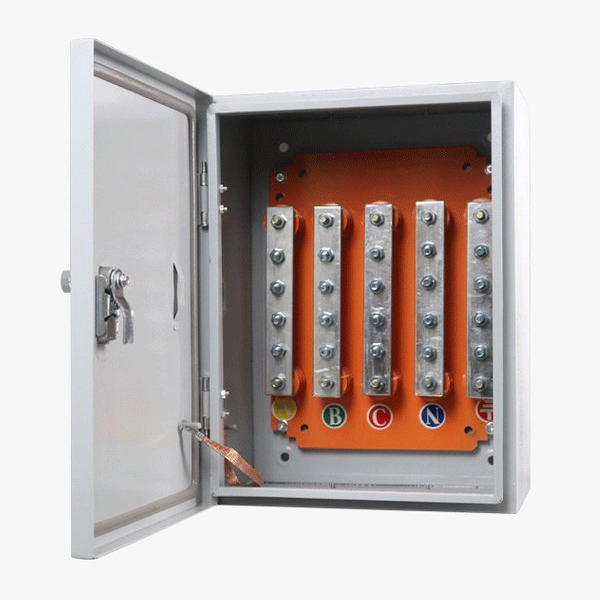

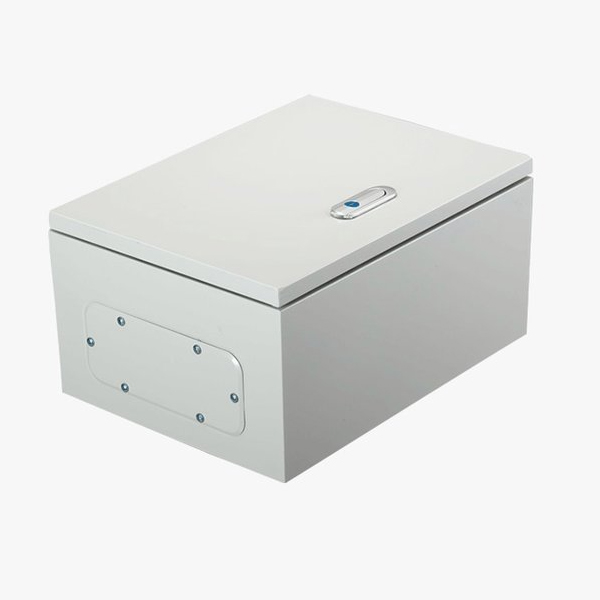

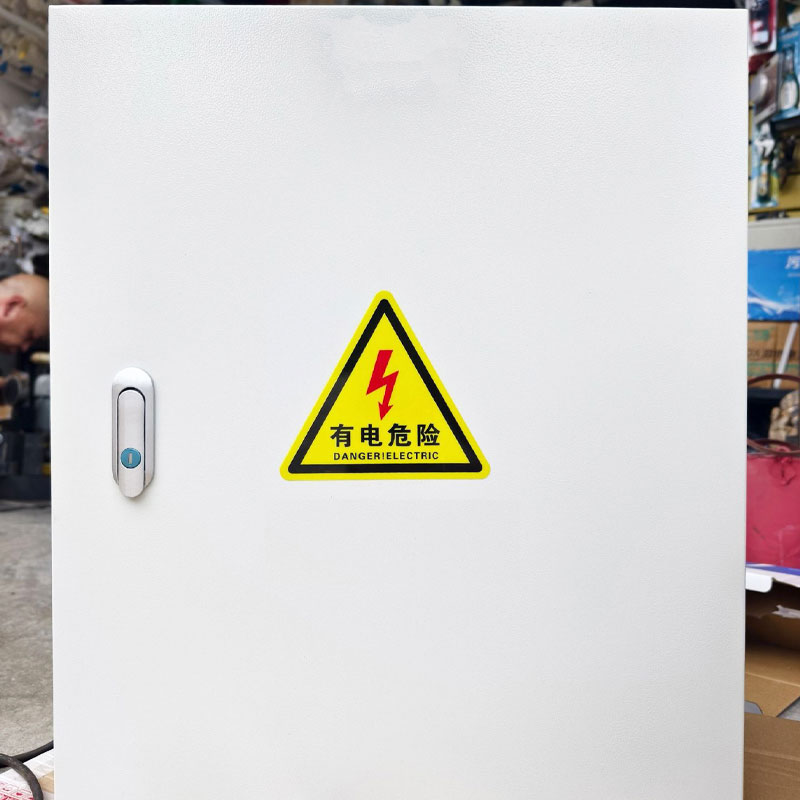

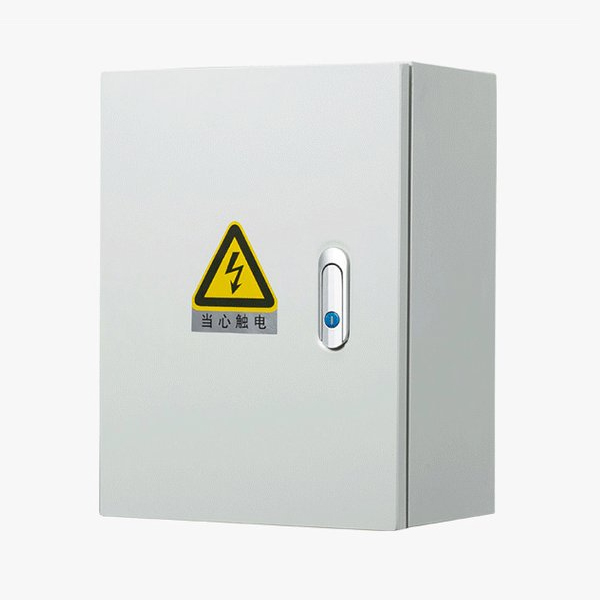

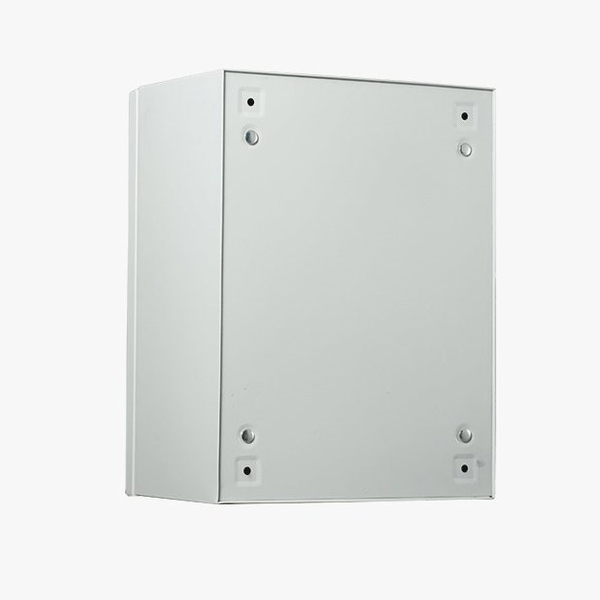

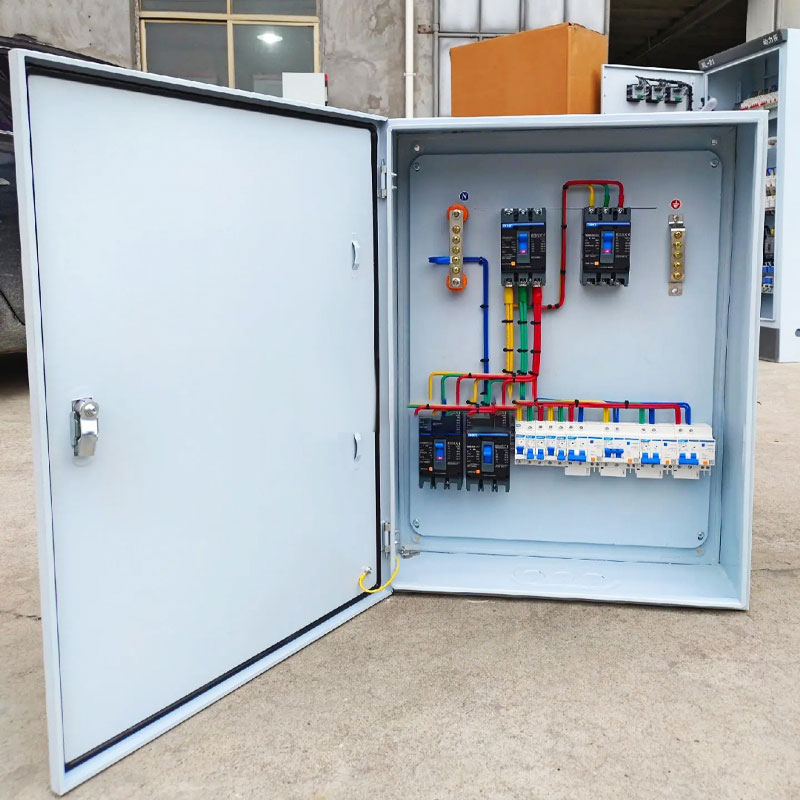

แสดงผลิตภัณฑ์:
