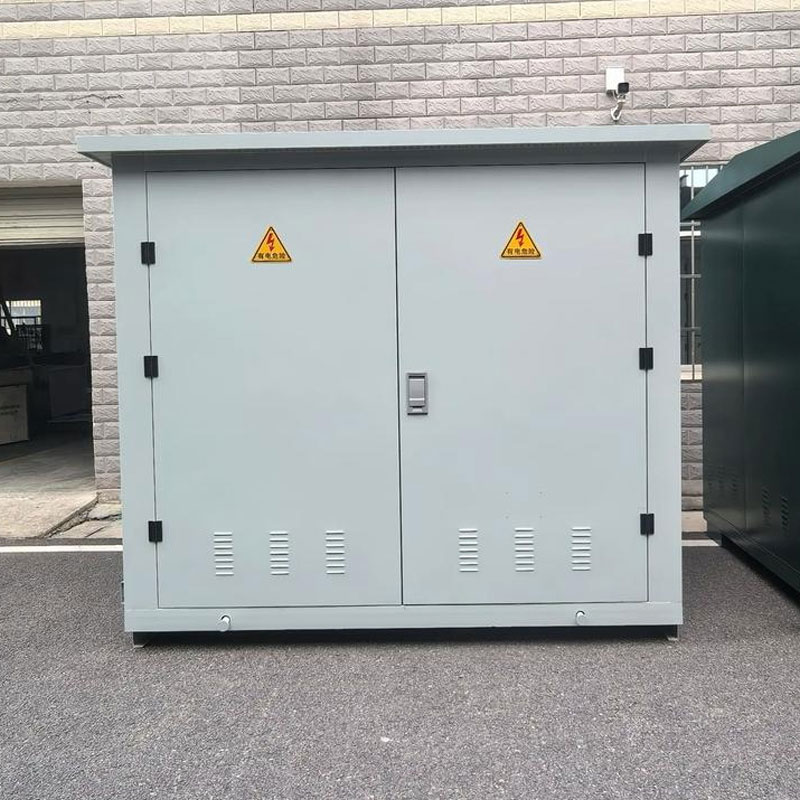

สวิตช์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV

Cotenele เป็นหนึ่งในผู้ผลิตอุปกรณ์ไฟฟ้าที่มีชื่อเสียงในประเทศจีน สวิตช์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV ของเราเป็นอุปกรณ์กระจายพลังงานกลางแจ้งหรือในร่มที่ใช้กันอย่างแพร่หลายในเครือข่ายการส่งและการกระจาย 33kV หน้าที่หลักของมันคือเพื่อให้สามารถแยกย่อย ถ่ายโอน และรวมพลังงานไฟฟ้าในสายเคเบิล รวมถึงการแบ่งส่วนและการควบคุมสาย (ในรุ่นเฉพาะ) ในระบบไฟฟ้าแรงสูง พลังงานทำหน้าที่เป็นจุดสำคัญสำหรับสายเคเบิล โดยกระจายพลังงานขาเข้าจากสายหลักหนึ่งไปยังสายขาออกหลายสาย ซึ่งจะช่วยขยายรัศมีของแหล่งจ่ายไฟ ลดต้นทุนโดยรวมของโครงการ และเพิ่มความยืดหยุ่นและความน่าเชื่อถือของแหล่งจ่ายไฟ

พารามิเตอร์ทางเทคนิคหลัก

หลักการทำงานของผลิตภัณฑ์

หลักการทำงานของสวิตช์เกียร์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV ขึ้นอยู่กับการแบ่งกระแสของวงจรขนาน

1. กำลังไฟฟ้าเข้า: สายไฟฟ้าแรงสูงนำพลังงานไฟฟ้าผ่านอุปกรณ์เสริมที่เข้ามาและจ่ายขั้วต่อขาเข้าของบัสบาร์ (แท่งทองแดง) หรือสวิตช์ SF6 ภายในกล่อง

2. การรวบรวมบัสบาร์: พลังงานไฟฟ้าจะถูกรวบรวมไว้ที่บัสบาร์สามเฟสภายในกล่อง

3. เอาต์พุตสาขา: สายเคเบิลขาออกหลายสายเชื่อมต่อพร้อมกันกับบัสบาร์เฟสเดียวกันผ่านข้อต่อสายเคเบิล (ชนิดพื้นฐาน) หรือนำออกจากด้านขาออกของสวิตช์ (ประเภทสวิตช์)

4. การป้องกันและการตรวจสอบ: ในระหว่างการทำงาน อุปกรณ์ป้องกันฟ้าผ่าจะระงับแรงดันไฟฟ้าเกินแบบเรียลไทม์ ตัวบ่งชี้แรงดันไฟฟ้าและตัวบ่งชี้ความผิดปกติ (อุปกรณ์เสริม) ใช้เพื่อตรวจสอบสถานะของวงจร หากติดตั้งสวิตช์แยกโหลด จะสามารถตัดการเชื่อมต่อวงจรระหว่างการบำรุงรักษาได้ ทำให้เกิดจุดแยกที่ชัดเจน

ขอบเขตการทำงานของสวิตช์เกียร์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV

ระดับแรงดันไฟฟ้า 33kV กำหนดว่าอุปกรณ์นี้ส่วนใหญ่จะใช้ในระบบจำหน่ายไฟฟ้าขนาดใหญ่:

• เครือข่ายการกระจายหลักในเมือง: ในฐานะที่เป็นส่วนเสริมของกล่องหลักวงแหวน 33kV กล่องข้อต่อไฟฟ้า 33KV มักถูกใช้เป็นโหนดเครือข่ายการกระจายสายเคเบิลในถนนที่พลุกพล่านและศูนย์กลางการค้า ลดการยึดครองที่ดิน
• สถานประกอบการอุตสาหกรรมและเหมืองแร่: ในโรงงานขนาดใหญ่บางแห่ง ผู้ใช้ยังสามารถกระจายพลังงานจากสถานีย่อยหลัก 33kV ไปยังสถานีย่อยในศูนย์บริการแต่ละแห่งผ่านกล่องสาขาเคเบิล 33kV
• โรงไฟฟ้าพลังงานทดแทน:

1. พลังงานลม: ในโรงไฟฟ้าพลังงานลม กล่องเชื่อมต่อไฟฟ้าขนาด 33KV ใช้เพื่อเชื่อมต่อสายการรวบรวมของกังหันลมหลายตัว
2. พลังงานแสงอาทิตย์ PV: ในโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ กล่องแยกสายไฟแรงดันปานกลางใช้เพื่อเชื่อมต่อหม้อแปลงชนิดกล่อง 33kV และเส้นระหว่างหม้อแปลง และเชื่อมต่อกับสถานีย่อยแบบ step-up

• การขนส่งและโครงสร้างพื้นฐาน: กล่องเคเบิลสาขาขนาด 33kV ยังใช้เป็นจุดถ่ายโอนและกระจายระดับกลางสำหรับสายเคเบิลทางไกลในระบบไฟฟ้าสำหรับการก่อสร้างโครงสร้างพื้นฐาน เช่น ทางหลวง อุโมงค์ และสนามบิน

ข้อควรระวังในการใช้งานสำหรับกล่องข้อต่อไฟฟ้า 33KV

1. การปรับตัวด้านสิ่งแวดล้อม:

• ที่ระดับความสูงเกิน 1,000 เมตร ให้พิจารณาลดความแข็งแรงของฉนวนภายนอก ระบุการออกแบบประเภทที่ราบสูงให้กับผู้ผลิต
• ในบริเวณที่มีสเปรย์เกลือสูงหรือบริเวณที่มีความชื้นสูง กล่องหุ้มของสวิตช์เกียร์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV ควรทำจากวัสดุสแตนเลส 316L และควรปรับปรุงการเคลือบกล่องด้วยมาตรการป้องกันการกัดกร่อน

2. การป้องกันการกันน้ำและการแช่น้ำ: แม้ว่ากล่องแยกสายนี้จะมีการป้องกันในระดับสูง แต่หากมีน้ำสะสมในร่องลึกของสายเคเบิลหรือฐานราก ก็อาจทำให้อุปกรณ์เสริมของสายเคเบิลแช่อยู่ในน้ำเป็นเวลานาน ซึ่งอาจทำให้เกิดการทำงานผิดปกติได้ ดังนั้นจึงจำเป็นต้องให้แน่ใจว่าการระบายน้ำราบรื่น

3. ป้องกันการทำงานผิดพลาด: สำหรับสวิตช์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV พร้อมสวิตช์แยกโหลด จำเป็นต้องยืนยันสถานะปัจจุบันของวงจรก่อนใช้งาน โปรดอย่าเปิดหรือปิดตัวตัดการเชื่อมต่อเมื่อมีกระแสไฟ เว้นแต่ว่าสวิตช์ได้รับการจัดอันดับให้ตัดการเชื่อมต่อโหลด

4. ข้อกำหนดในการต่อสายดิน: กล่องหุ้มของสวิตช์เกียร์กระจายสายเคเบิลกล่องร่วมไฟฟ้า 33KV จะต้องต่อสายดินที่เชื่อถือได้ และการเชื่อมต่อสายดินของชั้นป้องกันสายเคเบิลจะต้องถูกต้องและเป็นมาตรฐาน ซึ่งเพื่อความปลอดภัยของบุคลากร

5. การป้องกันความชื้น: สำหรับสวิตช์กระจายสายเคเบิลกล่องร่วมไฟฟ้าหุ้มฉนวนอากาศ 33KV (แท่งทองแดงเปลือย) จะต้องติดตั้งอุปกรณ์ทำความร้อนและลดความชื้นเพื่อป้องกันการคืบคลานหรือการลัดวงจรที่เกิดจากการควบแน่น

จะเลือกสวิตช์เกียร์กระจายสายเคเบิลที่เหมาะสมได้อย่างไร

โปรดยืนยันพารามิเตอร์ทางเทคนิคหลักและการกำหนดค่าต่อไปนี้เมื่อเลือก:

1. แรงดันไฟฟ้า: แรงดันไฟฟ้าของสวิตช์การกระจายสายเคเบิลจะต้องตรงกับแรงดันไฟฟ้าของระบบที่ 33KV / 35kV (แรงดันไฟฟ้าสูงสุดคือ 40.5kV)

2. กระแสไฟที่ได้รับการจัดอันดับ: กระแสไฟที่ได้รับการจัดอันดับของบัสบาร์หลักของสวิตช์การกระจายสายเคเบิล 33kV มักจะอยู่ที่ 630A แต่เราควรยังคงเลือกกระแสที่เหมาะสมตามกระแสโหลดจริง หากต้องการกระแสไฟฟ้าที่สูงขึ้น โปรดติดต่อสื่อสารกับผู้ผลิตก่อนและปรับแต่งผลิตภัณฑ์ตามความต้องการของคุณ

3. จำนวนวงจร: กำหนดการกำหนดค่าบรรทัดที่ต้องการ เช่น หนึ่งอินพุตและจำนวนบรรทัดเอาต์พุต หรือจำนวนอินพุตและจำนวนบรรทัดเอาต์พุต

4. จำเป็นต้องใช้สวิตช์หรือไม่:

• สำหรับการแยกสายเคเบิลบริสุทธิ์ที่มีความถี่ในการทำงานต่ำ: เลือกกล่องแยกสายเคเบิลแบบพื้นฐาน
• สำหรับการแยกข้อผิดพลาด แหล่งจ่ายไฟเครือข่ายแบบวงแหวน หรือการบำรุงรักษาจุดแยก: เลือกกล่องแยกสายเคเบิลชนิดสวิตช์แยกโหลด

5. วิธีการฉนวน: ขอแนะนำให้ใช้กล่องแยกสายไฟสไตล์ยุโรปที่มีฉนวนและปิดสนิท (โดยใช้ยางซิลิโคนสำเร็จรูปหรือขั้วต่อ EPDM) เพื่อความปลอดภัยสูงและเหมาะสำหรับการใช้งานกลางแจ้ง

6. วัสดุเปลือก: โดยทั่วไปแนะนำให้ใช้เปลือกกล่องสาขาสายเคเบิลสแตนเลสสำหรับการใช้งานกลางแจ้ง สำหรับพื้นที่ที่มีการกัดกร่อนสูง ต้องเลือกเปลือกสแตนเลส 316

7. ฟังก์ชันเพิ่มเติม: พิจารณาว่าจำเป็นต้องมีการป้องกันตัวป้องกันฟ้าผ่า ตัวบ่งชี้ข้อผิดพลาด หรือการตรวจสอบอัจฉริยะ (อินเทอร์เฟซ DTU/FTU) สำหรับการกระจายอัตโนมัติหรือไม่

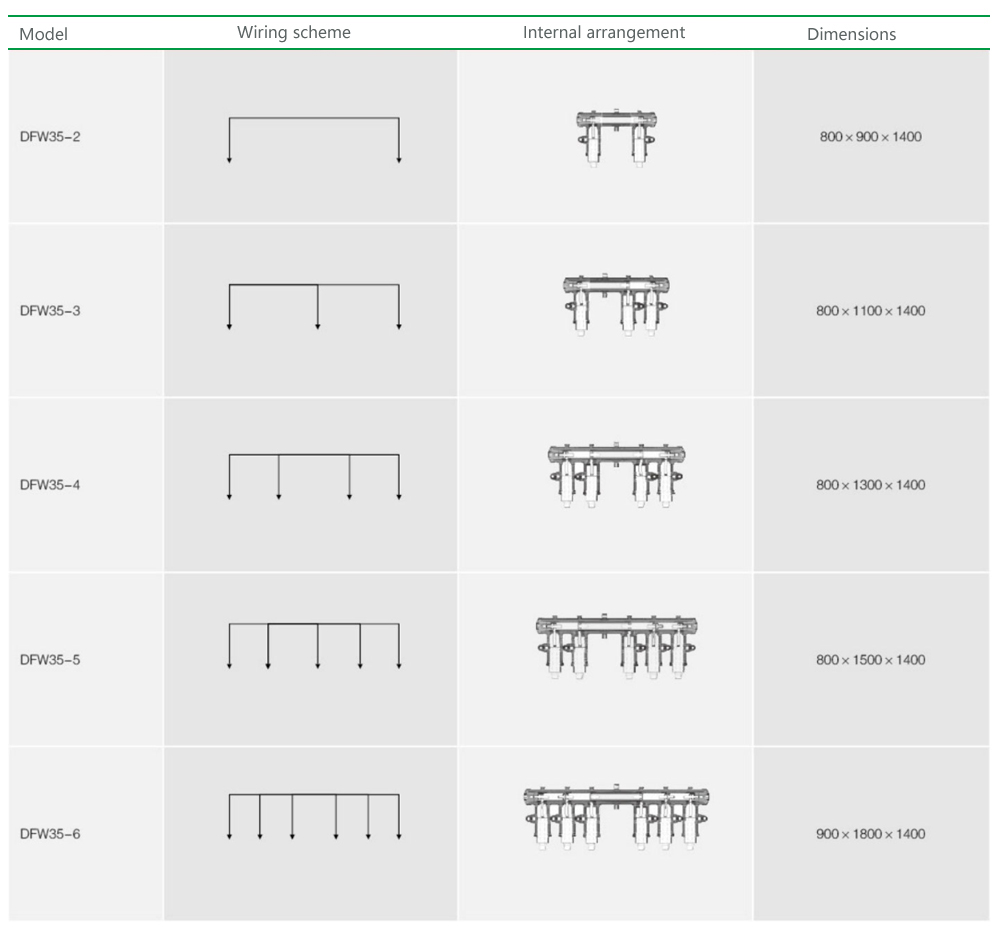

แผนภาพหมายเลขคำสั่งซื้อ:

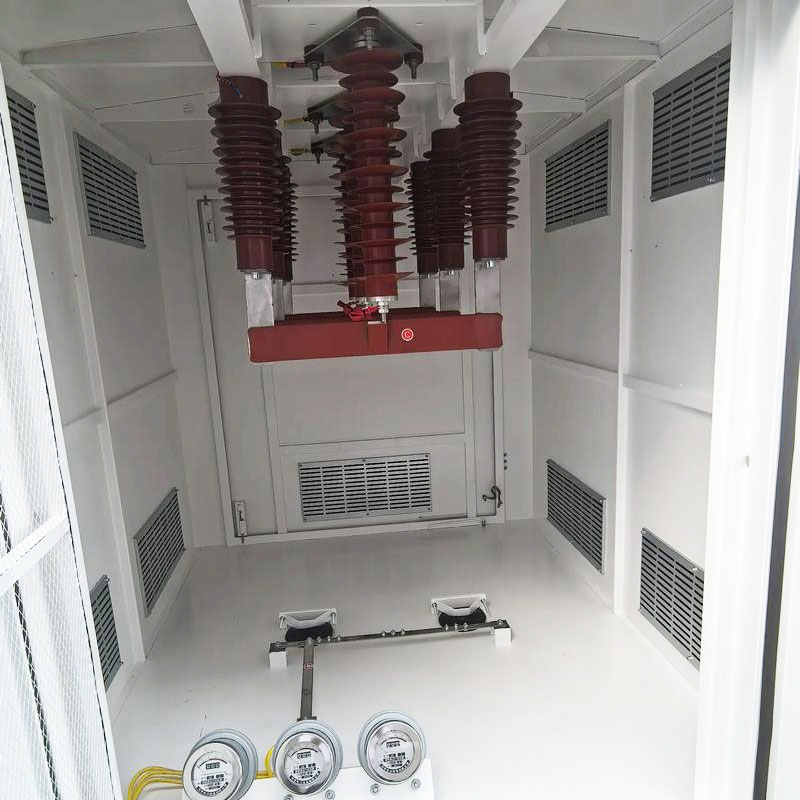

การประชุมเชิงปฏิบัติการการผลิต

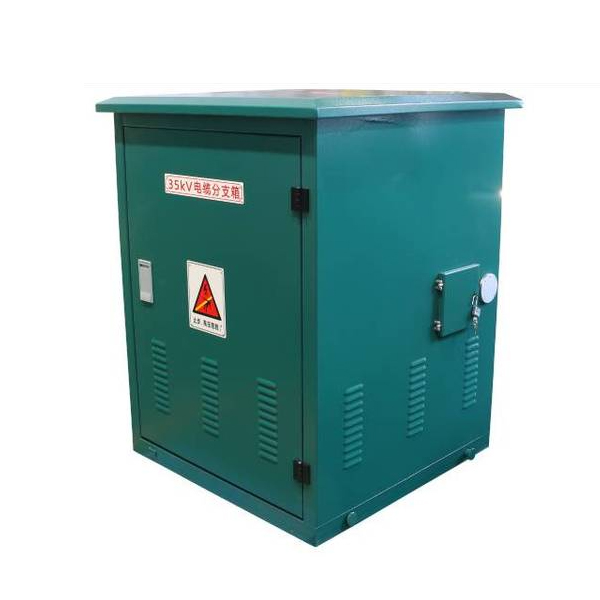

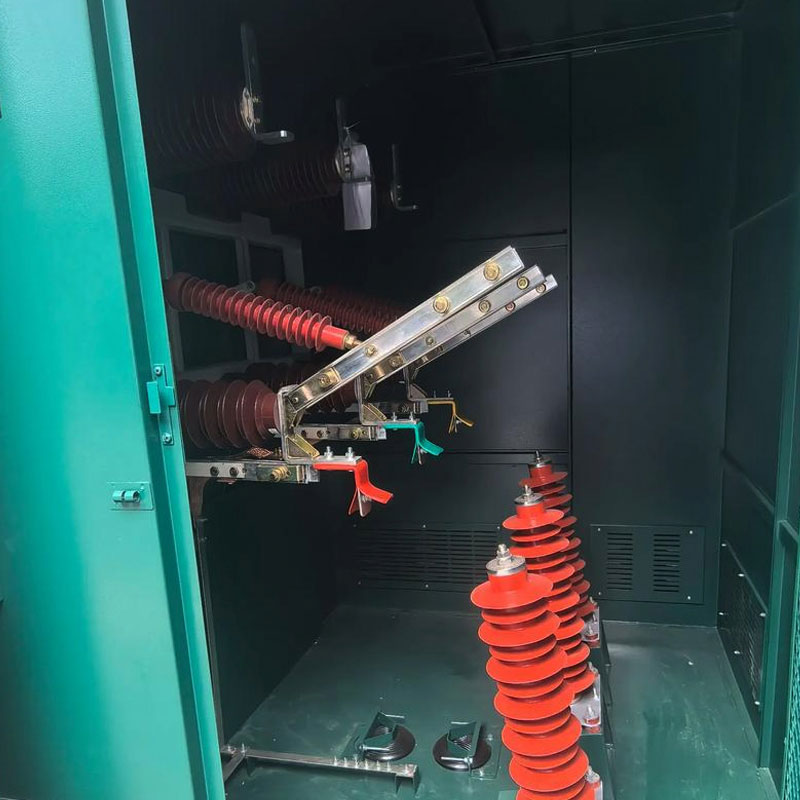

สินค้าแสดง
