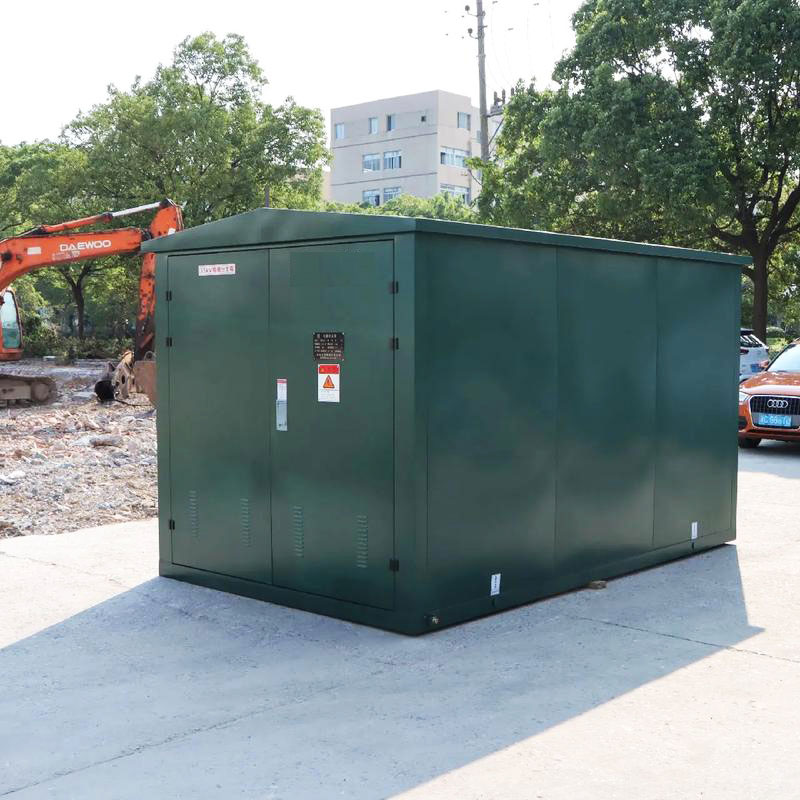

กล่องกระจายสายเคเบิลกลางแจ้ง

กล่องกระจายสายเคเบิลกลางแจ้งที่ผลิตโดย Cotenele เป็นอุปกรณ์ไฟฟ้าแรงดันปานกลางที่สมบูรณ์ซึ่งออกแบบมาเป็นพิเศษสำหรับการกระจายพลังงานไฟฟ้า การใช้งานการกรีดสายเคเบิล การแยกทาง การเชื่อมต่อ และวงจรการแปลงในโครงการสายเคเบิลเครือข่ายการจำหน่าย AC 12kV-35KV กล่องกระจายสายเคเบิลกลางแจ้ง DFWK พร้อมสวิตช์นี้เป็นอุปกรณ์ไฟฟ้าแรงดันไฟฟ้าปานกลางที่สมบูรณ์ ปิดผนึก และป้องกันอย่างสมบูรณ์ ซึ่งส่วนใหญ่ประกอบด้วยอุปกรณ์เสริมสายเคเบิล 12kV/35KV สวิตช์โหลด SF6 อุปกรณ์ไฟฟ้า 12kV/35KV ส่วนประกอบรอง และกล่อง ใช้ข้อดีของการเชื่อมต่อแบบอนุกรมและแบบขนานของตัวเชื่อมต่อสายเคเบิลได้อย่างเต็มที่และยืดหยุ่น และสามารถรวมกันได้อย่างน่าเชื่อถือตามความต้องการของผู้ใช้เพื่อให้เกิดการปิดผนึกเต็มรูปแบบ การป้องกันเต็มรูปแบบ ฉนวนกันความร้อนเต็มรูปแบบ ป้องกันการควบแน่น ป้องกันฝุ่น ป้องกันการกัดกร่อน และคุณลักษณะที่ไม่ต้องบำรุงรักษา สามารถทำงานกลางแจ้งได้ตลอด 24 ชั่วโมงทุกวัน

พารามิเตอร์ทางเทคนิคหลัก

โครงสร้างผลิตภัณฑ์และส่วนประกอบหลัก

1. โครงสร้างสิ่งที่แนบมา

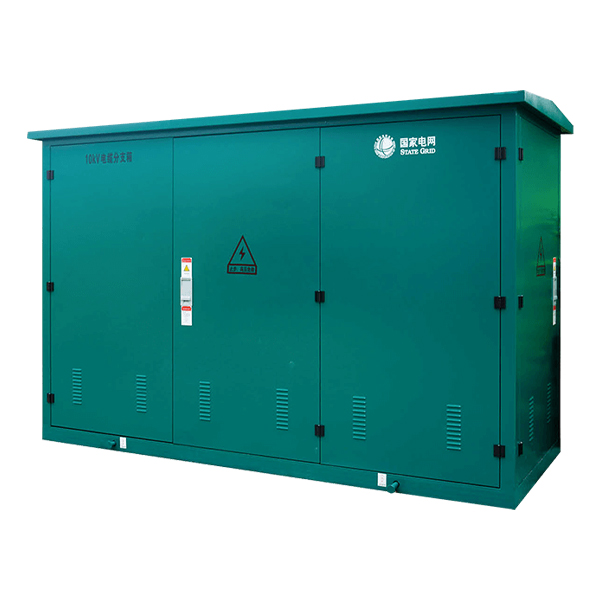

กล่องกระจายสายเคเบิลกลางแจ้งประเภท DFWK ใช้โครงสเตนเลสสตีลสองชั้น ขนาดกะทัดรัดและสวยงามน่าพึงพอใจ พร้อมระดับการป้องกันสูงถึง IP65 หรือ IP67 และอายุการใช้งานมากกว่า 20 ปี โดยทั่วไปแล้ว ตู้จะมีประตูแบบบานพับหลายบาน - บางบานสำหรับใช้งานสวิตช์เกียร์ และบางบานสำหรับติดตั้งขั้วต่อสายเคเบิลหรือการเข้าถึงการบำรุงรักษา ฐานมีฉากกั้นแบบถอดได้ ช่องเข้า/ออกสายเคเบิล และรูระบายอากาศเพื่อป้องกันไม่ให้สัตว์ขนาดเล็กเข้ามา ทำให้เกิดการไหลเวียนของอากาศจากล่างขึ้นบนเพื่อเป็นฉนวนความร้อน การระบายอากาศ และการป้องกันฝนที่ดี พื้นผิวด้านนอกเคลือบด้วยผงไฟฟ้าสถิตในสีต่างๆ (เช่น สีเขียวทหาร, สีเขียว State Grid, สีเทาน้ำแข็ง) ตามสภาพแวดล้อม มีแคลมป์รัดสายภายในและขั้วต่อสายดินมาให้

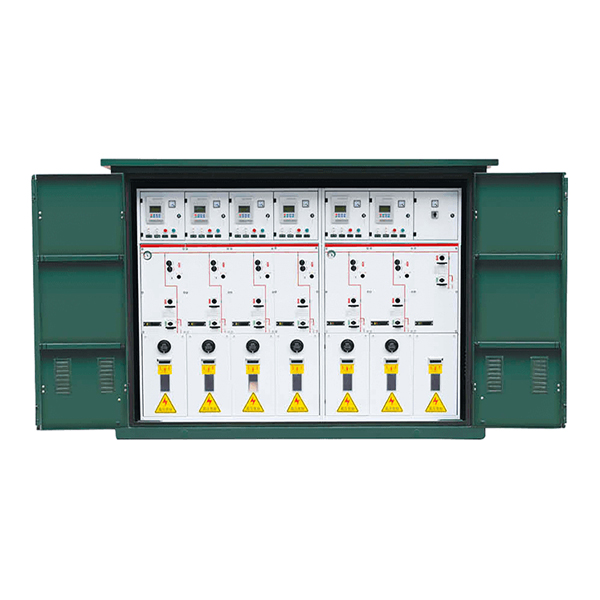

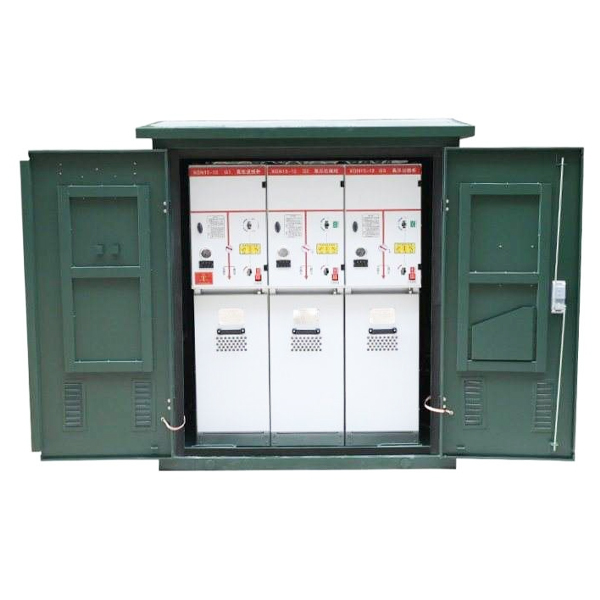

2. ช่องภายใน

กล่องกระจายสายเคเบิลกลางแจ้งที่ติดตั้งสวิตช์โดยทั่วไปจะแบ่งออกเป็นพื้นที่การทำงานดังต่อไปนี้:

• ช่องสวิตช์: ประกอบด้วยสวิตช์โหลด SF6 หรือเซอร์กิตเบรกเกอร์ในถังโลหะปิดสนิทซึ่งบรรจุแก๊ส SF6 ไว้เป็นฉนวนและป้องกันอาร์ก

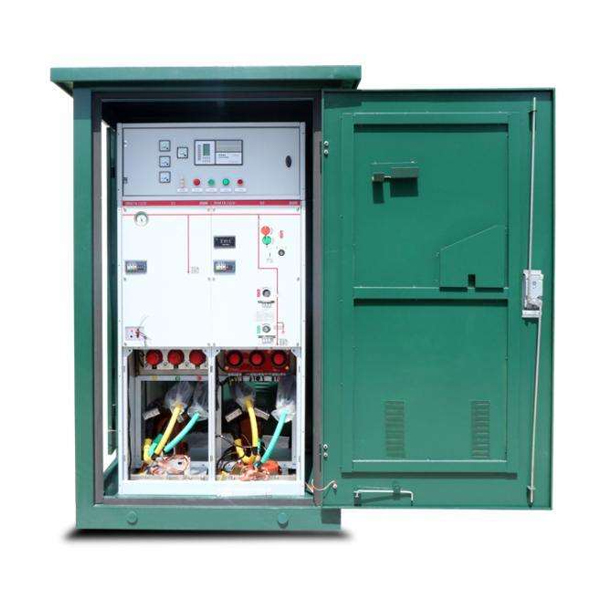

• ช่องใส่สายเคเบิล: ประกอบด้วยขั้วต่อสายเคเบิลและที่รัดสายเคเบิลสำหรับการเชื่อมต่อและยึดสายเคเบิลขาเข้า/ขาออก
• ช่องกลไกการทำงาน: ประกอบด้วยกลไกการทำงานของสวิตช์ กลไกลูกโซ่ และลูกกุญแจกล
• ช่องบัสบาร์ (ถ้ามี): ประกอบด้วยบัสบาร์ที่เชื่อมต่อชุดสวิตช์

สวิตช์แรงดันไฟฟ้าปานกลางในช่องสวิตช์เป็นองค์ประกอบควบคุมหลัก เป็นสวิตช์โหลดแบบสามตำแหน่ง (ปิด เปิด และต่อสายดิน) อยู่ในถังโลหะกันแก๊สบรรจุ SF6 กลไกการเชื่อมต่อที่แข็งแกร่งระหว่างกลไกการทำงานและสวิตช์ช่วยให้มั่นใจในการทำงานที่ปลอดภัย

3. ส่วนประกอบหลัก (ดูตารางด้านล่าง):

ขั้วต่อสายเคเบิล

กล่องกระจายสายเคเบิลกลางแจ้งประเภท DFWK ใช้ขั้วต่อสายยางซิลิโคน "สัมผัสได้" ที่ขึ้นรูปไว้ล่วงหน้า ผลิตโดยการฉีดอัตโนมัติเต็มรูปแบบจากยางฉนวนคุณภาพสูงนำเข้า พร้อมชั้นป้องกันเซมิคอนดักเตอร์ทั้งด้านในและด้านนอก ชั้นในจะปรับสนามไฟฟ้าภายในให้เท่ากัน ชั้นป้องกันด้านนอกที่ต่อสายดินทำให้พื้นผิวตัวเชื่อมต่อมีศักยภาพเป็นศูนย์ กรวยความเครียดที่มีปลายด้านล่างสัมผัสใกล้ชิดกับชั้นเซมิคอนดักเตอร์ของสายเคเบิลและชั้นเซมิคอนดักเตอร์ด้านนอกที่ต่อสายดิน จะช่วยแก้ปัญหาความเข้มข้นของสนามไฟฟ้าที่การตัดส่วนกำบังด้านนอกของสายเคเบิล และรับประกันความปลอดภัยส่วนบุคคล ขั้วต่อสายเคเบิลด้านหน้าแบบสัมผัสจะติดตั้งโดยตรงบนบุชชิ่งอุปกรณ์ สามารถเชื่อมต่อกับขั้วต่อสายเคเบิลด้านหลังเพื่อสร้างสายขาออกหลายสาย หรือกับอุปกรณ์ป้องกันไฟกระชากเพื่อป้องกันแรงดันไฟฟ้าเกิน

หลักการทำงาน

หลักการทำงานของกล่องกระจายสายเคเบิลกลางแจ้งที่ติดตั้งสวิตช์ชนิด DFWK สามารถเข้าใจได้จากประเด็นต่อไปนี้:

1. หลักการทำงานทางไฟฟ้า

สายเคเบิลหลักขาเข้าเชื่อมต่อผ่านขั้วต่อสายยางซิลิโคนที่ขึ้นรูปไว้ล่วงหน้าเข้ากับแผ่นบัสบาร์ภายใน แผ่นบัสบาร์ทำหน้าที่เป็นบัสบาร์ไฟฟ้า - หุ้มฉนวนอย่างเต็มที่และปิดสนิท นอกจากนี้ วงจรขาออกหลายวงจรยังเชื่อมต่อกับเพลตบัสบาร์ผ่านตัวเชื่อมต่อสายเคเบิล ทำให้เกิดการแยกย่อยแบบ "เข้าหนึ่งออกหลายออก" สวิตช์โหลด SF6 วางอยู่ระหว่างสายขาเข้าและขาออก เมื่อใช้งานสวิตช์ จะสามารถเปิดหรือปิดสายได้ เมื่อเปิดสวิตช์ ช่องว่างจะแยกวงจรสายเคเบิลออกเป็นด้านขาเข้าและด้านขาออก ทำให้เกิดศักยภาพที่แตกต่างกัน จึงสามารถบำรุงรักษาไฟฟ้าดับในท้องถิ่นได้โดยไม่กระทบต่อโครงข่ายหลัก

2. หลักการทำงานของสวิตช์โหลด SF6

สวิตช์โหลด SF6 ทำงานในบรรยากาศก๊าซ SF6 SF6 มีคุณสมบัติเป็นฉนวนและดับอาร์กได้ดีเยี่ยม เมื่อสวิตช์เปิด ส่วนโค้งจะถูกเย็นลงอย่างรวดเร็วและดับลงในก๊าซ SF6 ป้องกันการไหม้จากการสัมผัสอย่างรุนแรง และรับประกันความน่าเชื่อถือและอายุการใช้งานยาวนาน โดยทั่วไปสวิตช์จะมีการออกแบบสามตำแหน่ง (ปิด, เปิด, ต่อสายดิน) ตำแหน่งที่ต่อสายดินทำให้มีกราวด์ที่ปลอดภัยสำหรับด้านสายเคเบิล ซึ่งอำนวยความสะดวกในการบำรุงรักษาในภายหลัง

3. หลักการควบคุมฉนวนและสนามไฟฟ้าแบบสมบูรณ์

ขั้วต่อสายเคเบิลใช้โครงสร้างป้องกันเซมิคอนดักเตอร์สองชั้น: ชั้นเซมิคอนดักเตอร์ด้านในจะปรับสนามไฟฟ้าภายในให้เท่ากันเพื่อหลีกเลี่ยงความเข้มข้นในท้องถิ่น ชั้นเซมิคอนดักเตอร์ด้านนอกต่อสายดินเพื่อรักษาศักย์ไฟฟ้าเป็นศูนย์ ทำให้พื้นผิวขั้วต่อสัมผัสได้อย่างปลอดภัย กรวยความเค้นจะแก้ปัญหาความเข้มข้นของสนามไฟฟ้าที่การตัดของชีลด์ด้านนอกของสายเคเบิล เพื่อให้มั่นใจว่าสนามไฟฟ้าจะสม่ำเสมอและปลอดภัยตลอดทั้งระบบเชื่อมต่อ

4. หลักการประสาน

มีระบบเชื่อมต่อทางกลที่แข็งแกร่งระหว่างสวิตช์เกียร์และประตูตู้:

• เมื่อปิดสวิตช์โหลด รูการทำงานของตัวตัดการเชื่อมต่อจะถูกบล็อก
• ตัวตัดการเชื่อมต่อสามารถทำงานได้หลังจากเปิดสวิตช์โหลดแล้วเท่านั้น
• เมื่อตัวตัดการเชื่อมต่อเปิดอยู่ จะไม่สามารถปิดสวิตช์โหลดได้
• หลังจากปิดสวิตช์สายดินแล้ว รูการทำงานของตัวตัดการเชื่อมต่อจะถูกบล็อก

อินเตอร์ล็อคป้องกันห้าประการนี้ป้องกันการทำงานผิดพลาดและรับประกันความปลอดภัยของบุคลากรและอุปกรณ์

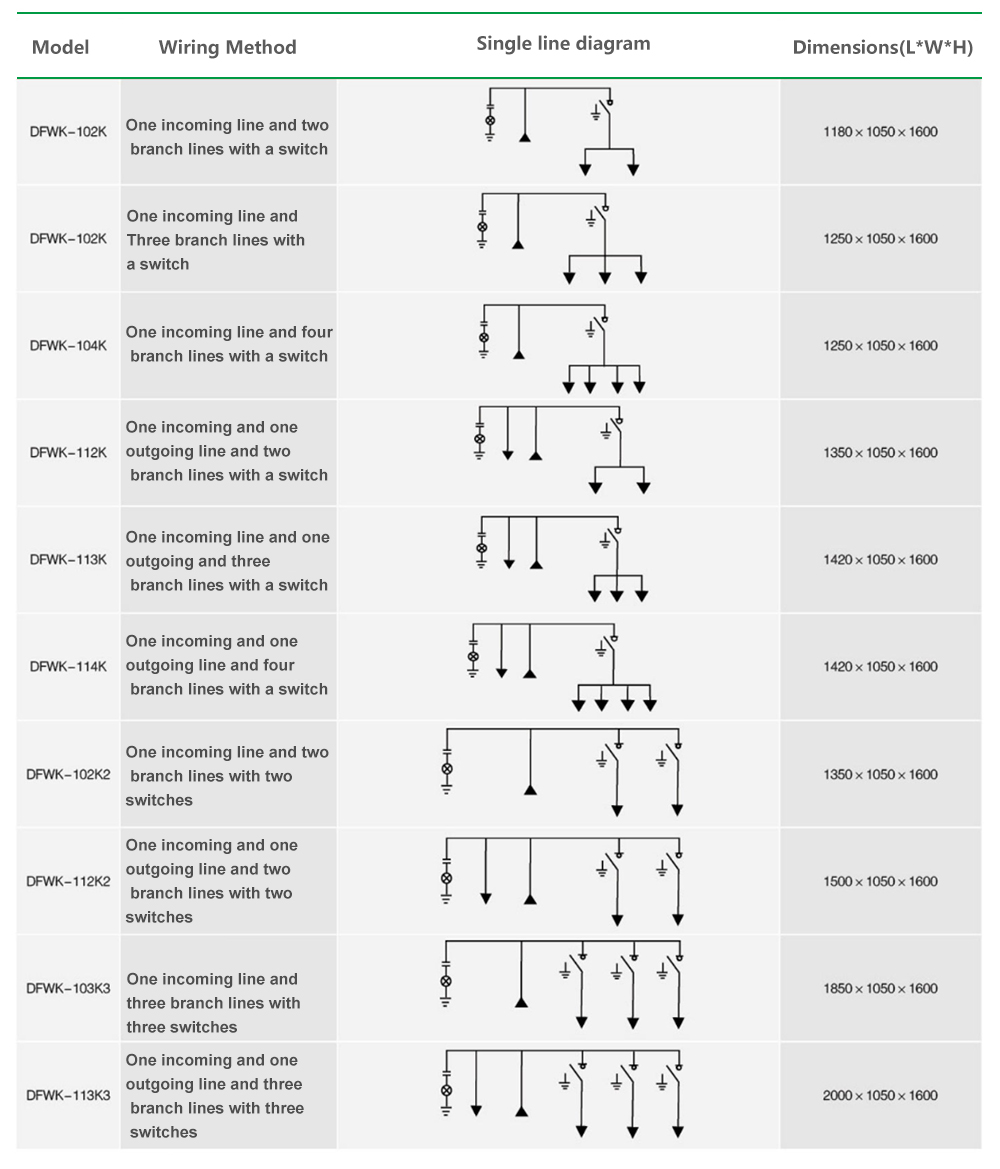

โซลูชันการเดินสายไฟทั่วไปหลายอย่าง

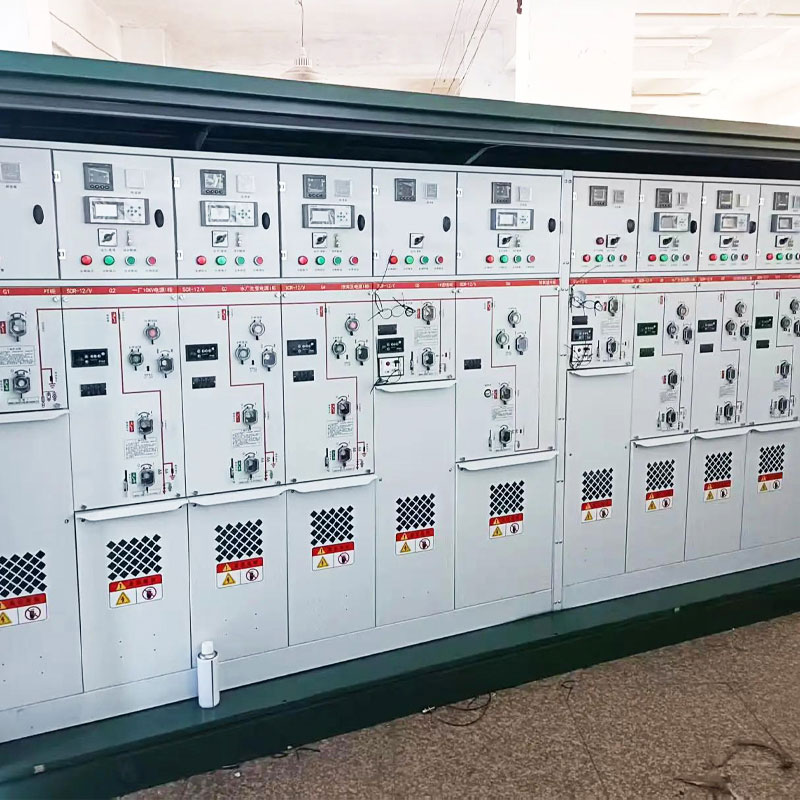

โรงงานของเรา
