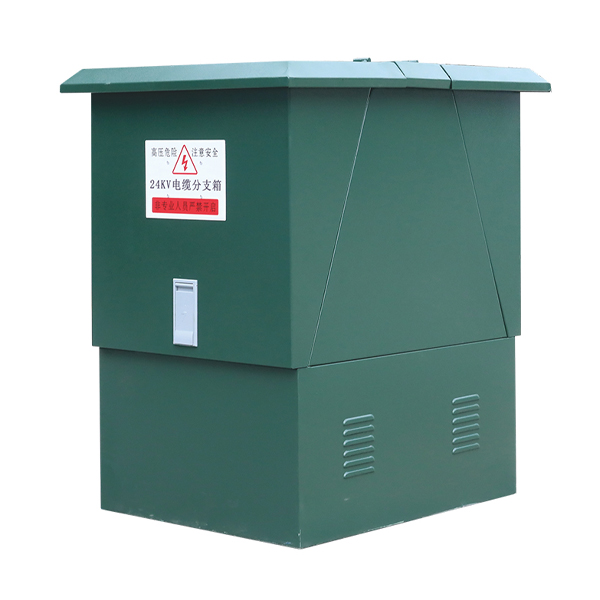

แผงกระจายสายเคเบิลแยกกล่องสายไฟ 22KV

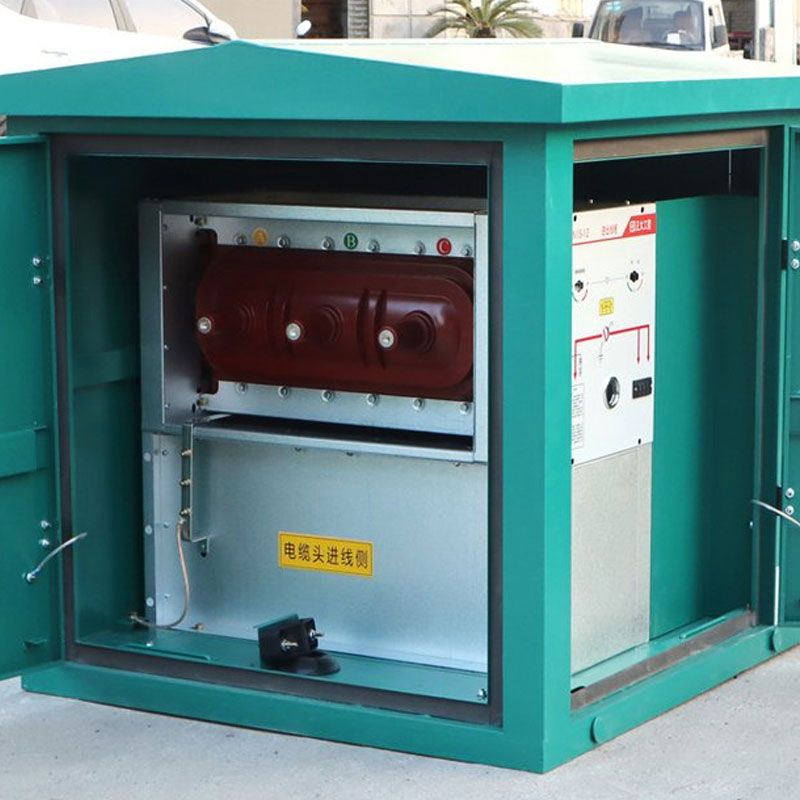

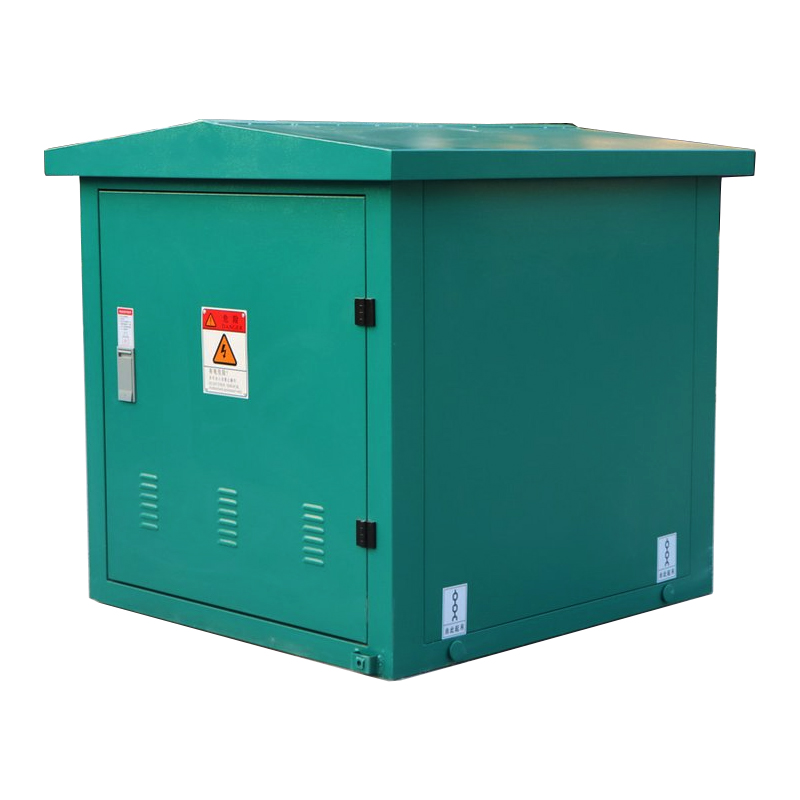

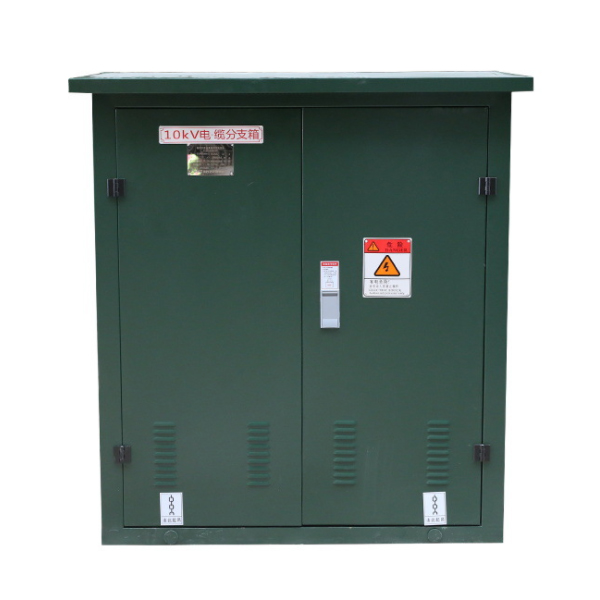

แผงกระจายสายเคเบิลต่อกล่องสายไฟ 22KV ผลิตโดย Cotenele เป็นอุปกรณ์กระจายสายเคเบิลกลางแจ้งที่มีความน่าเชื่อถือสูง มีฉนวนเต็มตัว และปิดสนิท โดยจัดการกับปัญหาการยึดครองที่ดินขนาดใหญ่และความปลอดภัยต่ำในสายไฟเหนือศีรษะแบบดั้งเดิม ช่วยให้ "การเดินสายใต้ดิน" และ "การเปลี่ยนรูปแบบโดยปราศจากน้ำมัน" ของโครงข่ายไฟฟ้า กล่องแยกสายเคเบิล 24kV นี้เป็นอุปกรณ์กระจายแรงดันไฟฟ้าปานกลางกลางแจ้งที่มีแรงดันไฟฟ้าพิกัด 24kV และความถี่พิกัด 50Hz มีการติดตั้งที่โหนดหรือจุดแยกของสายไฟเพื่อกระจายตัวป้อนขาเข้าหนึ่งตัวไปยังตัวป้อนขาออกหลายตัว ซึ่งใช้กันทั่วไปในระบบเครือข่ายวงแหวนหรือระบบกระจายแนวรัศมี

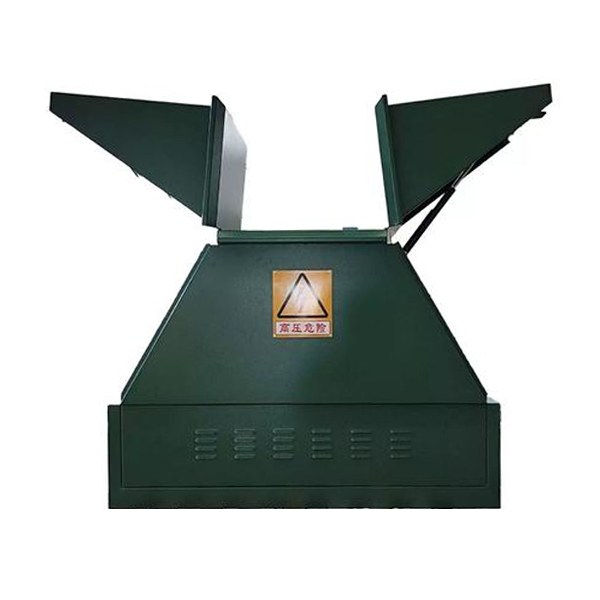

โครงสร้างและส่วนประกอบ

โครงสร้างตู้แผงกระจายสายเคเบิลแยกกล่อง Cotenele มีขนาดกะทัดรัด แข็งแรง และทนทาน ประกอบด้วยสองส่วนต่อไปนี้:

1. สิ่งที่แนบมา

• วัสดุ: วัสดุเปลือกของกล่องสายไฟ 22KV มักทำจากสแตนเลส เคลือบผงเหล็กรีดเย็นหรือเหล็กชุบสังกะสี ซึ่งมีความต้านทานการกัดกร่อนที่ดีเยี่ยมและทนต่อแรงกระแทกทางกล
• ระดับการป้องกัน: วัสดุเปลือกของแผงกระจายสายเคเบิลแบบแยก 22KV มักทำจากสแตนเลส เคลือบผงเหล็กรีดเย็นหรือเหล็กชุบสังกะสี ซึ่งมีความต้านทานการกัดกร่อนที่ดีเยี่ยมและทนต่อแรงกระแทกทางกล
• ระดับการป้องกัน: เกรดการป้องกันตู้ของแผงกระจายสายเคเบิลโดยทั่วไปจะมีระดับ IP33 หรือสูงกว่า (เช่น IP34D) ตามมาตรฐานล่าสุด สามารถให้การป้องกันฝน ฝุ่น และการกัดกร่อนสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง
• การออกแบบโครงสร้าง: ความแข็งแรงเชิงกลของแผงกระจายสายเคเบิลแบบแยกนี้สูงเพียงพอ และมาพร้อมกับร่องกันฝนและประตูปะเก็นซีล แคลมป์รัดสายภายใน และขั้วต่อสายดิน

2. ช่องภายในและส่วนประกอบต่างๆ

• ช่องบัสบาร์ (ตัวเชื่อมต่อหลัก): แผงกระจายสายเคเบิลแยก 22KV โดยทั่วไปจะใช้ท่อร้อยสาย (ตัวเชื่อมต่อปลายคู่) หรือบัสบาร์สำเร็จรูปที่ทำจากยางซิลิโคนเป็นตัวเชื่อมต่อนำไฟฟ้า โครงสร้างบัสบาร์ใช้ฉนวนอากาศหรือฉนวนแข็ง ซึ่งสามารถจัดวางสายเคเบิลได้ชัดเจนโดยไม่จำเป็นต้องใช้ช่วงขยายขนาดใหญ่
• ตัวเชื่อมต่อสายเคเบิล (ตัวเชื่อมต่อแบบแยกส่วน): ส่วนประกอบหลักของกล่องสายไฟ 22KV ส่วนใหญ่ประกอบด้วยตัวเชื่อมต่อวงจรหลัก 630A ซึ่งยึดด้วยสลักเกลียวเพื่อสร้างช่องหลัก และตัวเชื่อมต่อสาขา 200A ซึ่งเชื่อมต่อกับฝั่งผู้ใช้ผ่านการเสียบปลั๊กแบบสด
• ระบบสายดิน: มีบัสบาร์กราวด์หลักอยู่ภายในกล่องของแผงกระจายสายเคเบิลแยกกล่องสายไฟ 22KV ส่วนประกอบโลหะทั้งหมดและชั้นป้องกันสายเคเบิลภายในกล่องสายไฟ 22KV จะต้องต่อสายดินอย่างเชื่อถือได้เพื่อให้แน่ใจว่าการทำงานปลอดภัย

ส่วนประกอบการทำงานเสริม:

• ตัวบ่งชี้สถานะแรงดันไฟฟ้า: หน้าที่หลักของส่วนประกอบนี้คือเพื่อแสดงว่าบัสบาร์หรือสายเคเบิลมีกระแสไฟอยู่หรือไม่ ป้องกันการสัมผัสโดยไม่ได้ตั้งใจ และรับรองความปลอดภัยของบุคลากร
• อุปกรณ์ป้องกันไฟกระชาก: อุปกรณ์ป้องกันฟ้าผ่าได้รับการติดตั้งที่ด้านขาเข้าหรือขาออก เพื่อป้องกันความเสียหายของอุปกรณ์ที่เกิดจากแรงดันไฟฟ้าเกินจากฟ้าผ่า
• ตัวบ่งชี้ความผิดปกติ: ตัวบ่งชี้นี้ติดตั้งอยู่บนสายเคเบิลเพื่อค้นหาตำแหน่งของข้อบกพร่องของอุปกรณ์ได้อย่างรวดเร็ว
• หน่วยสวิตช์แบ่งโหลด: ในกล่องแยกสายเคเบิลชนิดสวิตช์ มักใช้สวิตช์แยกโหลดแบบ SF6 หรือสุญญากาศเพื่อตัดกระแสโหลด

พารามิเตอร์ทางเทคนิคหลัก

คำถามที่พบบ่อย (FAQ)

1. ถาม: “สามารถเสียบปลั๊กสด” ในกล่องสาขาเคเบิล 24kV ได้อย่างไร

ตอบ: ส่วนใหญ่ใช้กับตัวเชื่อมต่อ 200A ในกล่องสาขาประเภท US ตัวเชื่อมต่อเหล่านี้มีคุณสมบัติในการดับส่วนโค้งภายในหรือโครงสร้างพิเศษ และด้วยเครื่องมือการทำงานเฉพาะ ทำให้สามารถเสียบ/ถอดปลั๊กภายใต้โหลด โดยทำหน้าที่เป็นสวิตช์หยุดโหลด หมายเหตุ: ขั้วต่อวงจรหลัก 630A จะต้องไม่เคยเสียบปลั๊กหรือถอดปลั๊กอยู่ ต้องขันสกรูเข้า/ออกด้วยเครื่องมือหลังการตัดพลังงานเท่านั้น

2. ถาม: ทำไมกล่องสาขาบางกล่องถึงแพง ในขณะที่บางกล่องราคาถูก?

ตอบ: ความแตกต่างของราคาส่วนใหญ่มาจากวัสดุภายใน (ยางซิลิโคนนำเข้าเทียบกับในประเทศ ตัวนำทองแดงล้วนเทียบกับวัสดุอื่นๆ) วัสดุตัวเครื่อง (สแตนเลสเทียบกับเหล็กทาสีธรรมดา) และการรวมชุดสวิตช์เข้าด้วยกัน กล่องแยกสาขาที่มีสวิตช์ SF6 มีราคาสูงกว่าประเภทพื้นฐานอย่างมาก

3. ถาม: ขั้วต่อภายในมีแนวโน้มที่จะเสียหายเนื่องจากมีความชื้นเข้าไปหรือไม่?

ตอบ: กล่องสาขาคุณภาพสูงใช้ขั้วต่อสำเร็จรูปที่ทำจากยางซิลิโคน ยางซิลิโคนมีคุณสมบัติกันน้ำได้ดีเยี่ยมและมีความยืดหยุ่นสูง เมื่อติดตั้งอย่างถูกต้อง (อินเทอร์เฟซที่สะอาด) การปิดผนึกด้วยสายเคเบิลจะมีประสิทธิภาพอย่างมาก ทำให้สามารถจุ่มลงในน้ำได้ในระยะสั้น ทนความชื้นได้ดีมากเมื่อติดตั้งอย่างถูกต้อง

4. ถาม: อะไรคือความแตกต่างระหว่างกล่องแยกสายและสถานีสวิตชิ่ง (ยูนิตหลักแบบวงแหวน)?

ตอบ: กล่องแยกสายไฟแรงดันปานกลางไม่มีสวิตช์ภายใน ซึ่งไม่สามารถตัดกระแสไฟฟ้าลัดวงจรได้ และทำหน้าที่เป็นจุดเชื่อมต่อทางกายภาพเท่านั้น ริงยูนิตหลัก (RMU) ติดตั้งอุปกรณ์สวิตช์ (เซอร์กิตเบรกเกอร์/สวิตช์แยกโหลด) พร้อมฟังก์ชันการป้องกัน การควบคุม และการวัดแสง กล่องแยกสายประเภทสวิตช์อยู่ระหว่างกล่องทั้งสอง และฟังก์ชันคล้ายกับยูนิตเครือข่ายวงแหวนกลางแจ้งขนาดกะทัดรัด

5. ถาม: จำเป็นต้องมีฐานรากในการติดตั้งกล่องแยกสายหรือไม่?

ก. ใช่. แม้ว่าตัวอุปกรณ์จะสามารถติดตั้งภาคพื้นดินได้ แต่เพื่อให้มีรัศมีการโค้งงอของสายเคเบิล การกันน้ำ การป้องกันฝุ่น และความสะดวกในการใช้งานที่เหมาะสม โดยปกติแล้วจะต้องใช้ฐานคอนกรีต (สูงประมาณ 30–50 ซม.) กล่องถูกยึดไว้บนแท่น และสายเคเบิลเข้าจากด้านล่าง
