สวิตช์เกียร์แรงดันต่ำคืออะไร?

Aสวิตช์เกียร์แรงดันต่ำโดยทั่วไปหมายถึงอุปกรณ์จำหน่ายที่ใช้ในระบบไฟฟ้าที่มีแรงดันไฟฟ้ากระแสสลับสูงถึง 1,000V หน้าที่หลักคือการถ่ายโอนพลังงานไฟฟ้าจากหม้อแปลงไปยังอุปกรณ์ปลายทางต่างๆ เช่น อุปกรณ์ติดตั้งไฟ มอเตอร์ และระบบควบคุม ในระบบจำหน่ายไฟฟ้ากระแสสลับ 50Hz ที่ใช้กันทั่วไปของจีน แรงดันไฟฟ้าที่กำหนดของตู้จ่ายไฟแรงดันต่ำโดยทั่วไปจะอยู่ที่ 380V โดยมีกระแสไฟที่กำหนดสูงถึงหลายพันแอมแปร์

พูดง่ายๆ ก็คือ หากเปรียบเทียบระบบไฟฟ้าทั้งหมดกับระบบหมุนเวียนเลือดของมนุษย์ โรงไฟฟ้าคือหัวใจ สายส่งไฟฟ้าแรงสูงคือหลอดเลือดแดง และตู้จ่ายแรงดันต่ำคือเส้นเลือดฝอยที่เข้าถึงผู้ใช้ทุกคน พวกเขามีหน้าที่รับผิดชอบในการกระจายกำลังขั้นลงอย่างสมเหตุสมผลไปยังหน่วยไฟฟ้าแต่ละหน่วย เพื่อให้แน่ใจว่าอุปกรณ์ไฟฟ้าต่างๆ เช่น ไฟส่องสว่าง มอเตอร์ ฯลฯ สามารถรับพลังงานไฟฟ้าที่ต้องการได้อย่างปลอดภัยและเสถียร สวิตช์เกียร์ของเราตรงตามมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง IEC 61439 และ GB/T 7251

หน้าที่หลักและบทบาทคืออะไร?

หน้าที่หลักของตู้จ่ายไฟแรงดันต่ำสามารถสรุปได้เป็น 3 ภารกิจ ได้แก่ การรับ การกระจาย และการป้องกัน

ขั้นแรก จะรับพลังงานไฟฟ้าจากโครงข่ายไฟฟ้าต้นน้ำ (เช่น ด้านแรงดันต่ำของหม้อแปลงไฟฟ้า) ผ่านตู้ขาเข้า (ตู้รับ) จากนั้นจะกระจายพลังงานไปยังวงจรย่อยผ่านบัสบาร์หลัก (ระบบแท่งทองแดง) และผ่านตู้ส่งออกไปยังอุปกรณ์ต่างๆ เช่น มอเตอร์และระบบไฟส่องสว่าง ตลอดกระบวนการนี้ อุปกรณ์ป้องกัน เช่น เซอร์กิตเบรกเกอร์ ฟิวส์ ตัวตัดการเชื่อมต่อ ฯลฯ จะตรวจสอบสถานะของวงจรอย่างต่อเนื่อง ในกรณีที่มีการโอเวอร์โหลด ไฟฟ้าลัดวงจร หรือการรั่วไหล พวกเขาสามารถตัดการเชื่อมต่อวงจรที่ผิดพลาดได้อย่างรวดเร็ว ปกป้องทั้งอุปกรณ์และบุคลากรได้อย่างมีประสิทธิภาพ

นอกจากนี้ ตู้จ่ายไฟแรงดันต่ำยังรองรับการชดเชยพลังงานรีแอกทีฟอีกด้วย ธนาคารตัวเก็บประจุ (ตู้ชดเชย) ปรับปรุงตัวประกอบกำลังของกริดโดยการสลับธนาคารตัวเก็บประจุโดยอัตโนมัติ ลดการสูญเสียในสายและเพิ่มประสิทธิภาพการใช้พลังงาน

ประเภทและรุ่นทั่วไปของสวิตช์เกียร์แรงดันต่ำ

ตามวิธีการติดตั้งสวิตช์เกียร์แรงดันต่ำโดยทั่วไปจะแบ่งออกเป็นสองประเภทโครงสร้าง: สวิตช์เกียร์แรงดันต่ำแบบคงที่และสวิตช์เกียร์แรงดันต่ำแบบดึงออก

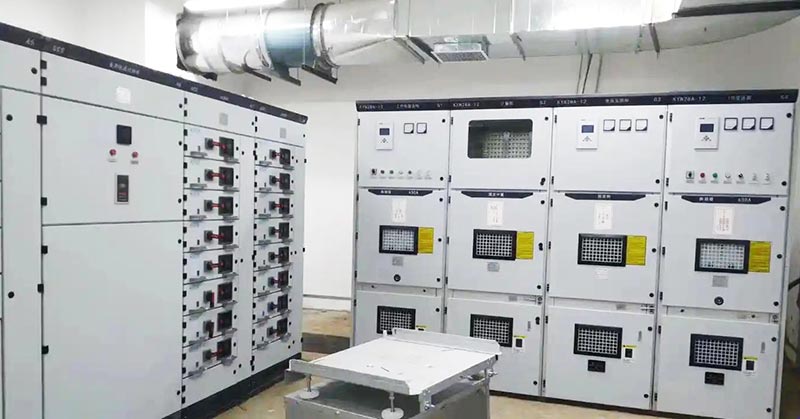

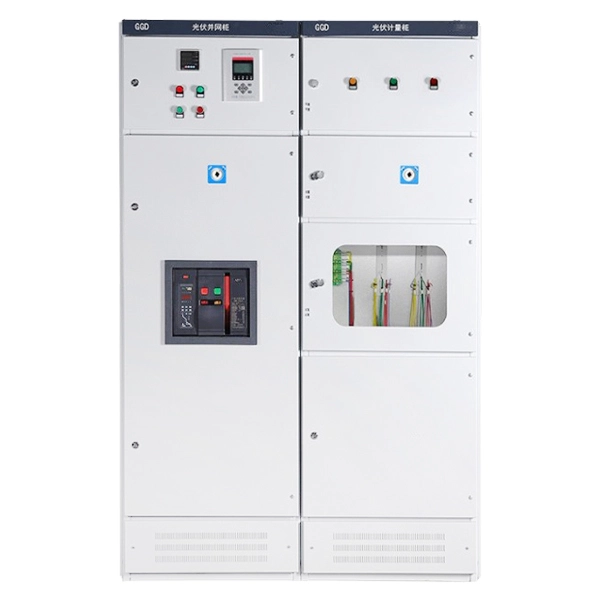

สวิตช์เกียร์แบบคงที่เช่น สวิตช์เกียร์ GGD มีโครงสร้างแผงคงที่พร้อมส่วนประกอบไฟฟ้าทั้งหมดที่ติดตั้งอย่างถาวร โดดเด่นด้วยโครงสร้างที่แข็งแกร่ง ต้นทุนที่ต่ำกว่า และการบำรุงรักษาง่าย เหมาะสำหรับระบบจำหน่ายในโรงไฟฟ้า สถานีไฟฟ้าย่อย และสถานประกอบการอุตสาหกรรมและเหมืองแร่ที่มีกระแสไฟพิกัดสูงถึง 3150A ตู้ใช้การระบายอากาศตามธรรมชาติเพื่อกระจายความร้อน โดยมีช่องระบายอากาศที่ด้านบนและด้านล่างเป็นเส้นทางไหลเวียนของอากาศตามธรรมชาติ

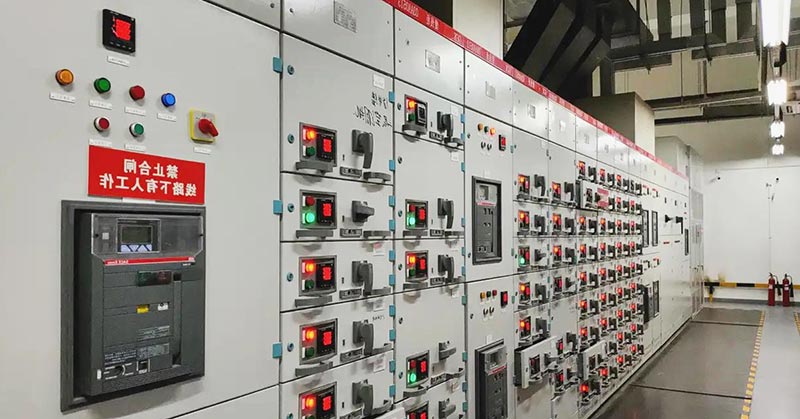

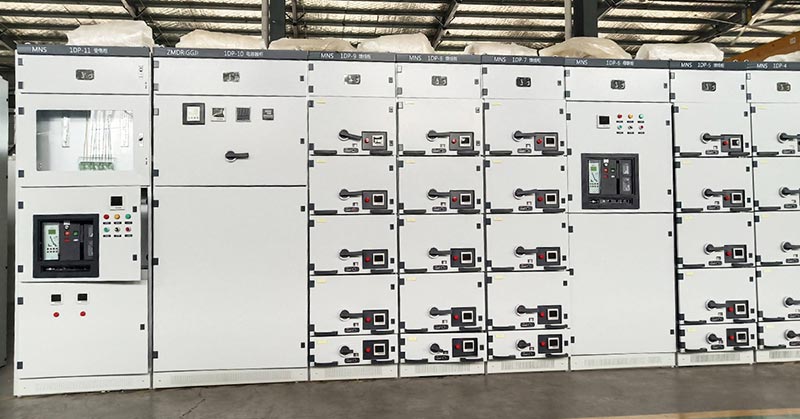

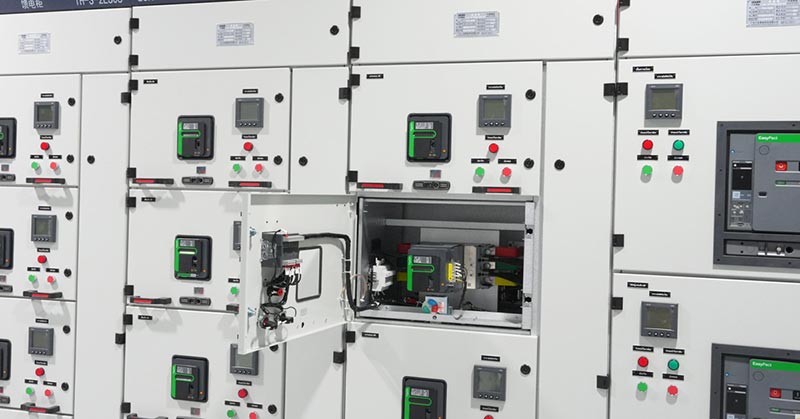

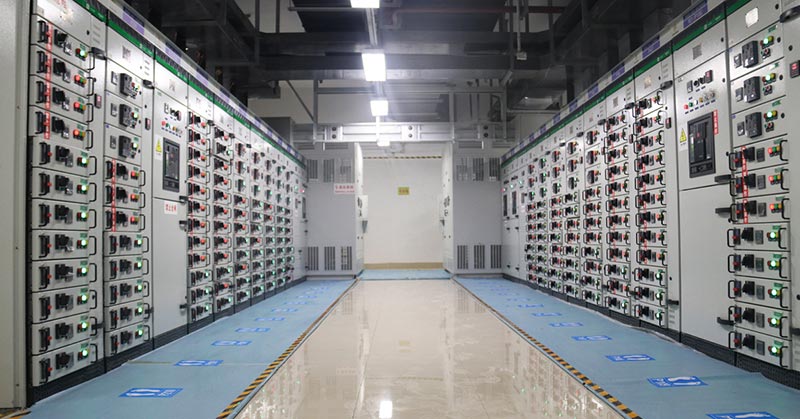

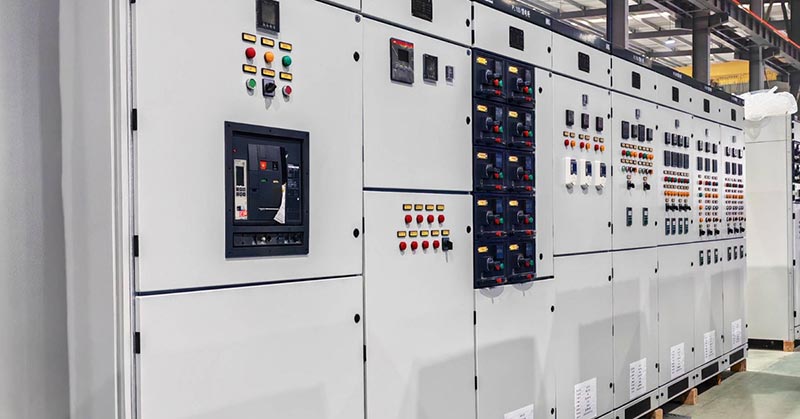

สวิตช์เกียร์แบบ Drawout(เรียกอีกอย่างว่าสวิตช์เกียร์แบบลิ้นชัก) แสดงโดยรุ่นเช่น GCK, GCS และ MNS ลักษณะเด่นคือแต่ละยูนิตขาออกได้รับการออกแบบให้เป็นลิ้นชักแยกกัน สวิตช์เกียร์แบบ Drawout ประหยัดพื้นที่กว่า บำรุงรักษาง่ายกว่า และมีวงจรขาออกมากกว่า แม้ว่าโดยทั่วไปจะมีราคาแพงกว่าก็ตาม เมื่อเกิดข้อผิดพลาดในวงจรเดียว จะต้องดึงเฉพาะลิ้นชักที่เกี่ยวข้องออกเพื่อทำการซ่อมแซม และสามารถเปลี่ยนชุดสำรองได้โดยไม่รบกวนแหล่งจ่ายไฟ ส่งผลให้วงจรอื่นๆ ไม่ได้รับผลกระทบ สวิตช์เกียร์แรงดันต่ำ MNS ผลิตขึ้นจากเทคโนโลยีที่ถ่ายโอนมาจาก ABB (สวิตเซอร์แลนด์) และมีข้อดีต่างๆ เช่น การออกแบบที่กะทัดรัด ความคล่องตัวทางโครงสร้างที่แข็งแกร่ง และความเป็นโมดูลาร์ในระดับสูง

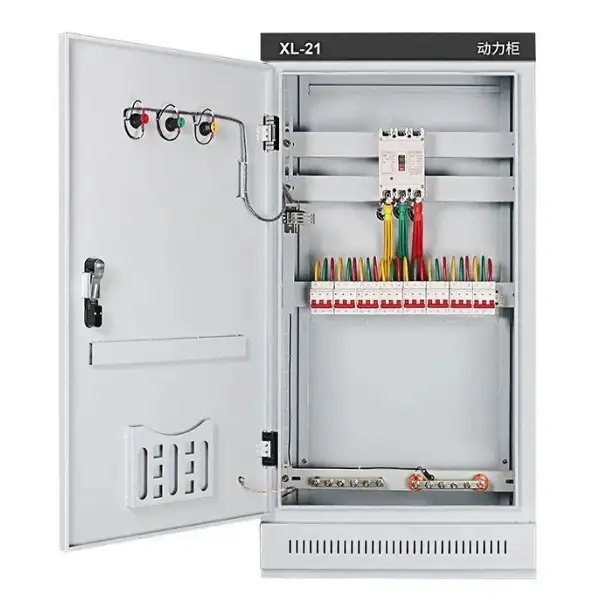

ส่วนประกอบหลักภายในในสวิตช์เกียร์แรงดันต่ำคืออะไร?

ระบบสวิตช์เกียร์แรงดันต่ำที่สมบูรณ์มักจะมีส่วนประกอบดังต่อไปนี้:

สิ่งที่แนบมา:

ตัวเครื่องมักทำจากแผ่นเหล็กรีดเย็นหรือสเตนเลสคุณภาพสูง ซึ่งเกิดจากการดัด เชื่อม และเคลือบสีฝุ่น ให้การสนับสนุนและการป้องกันทางกล

ระบบบัสบาร์:

ระบบบัสบาร์ของสวิตช์เกียร์แรงดันต่ำประกอบด้วยบัสบาร์หลักและบัสบาร์สาขา บัสบาร์หลักวิ่งผ่านแผงจ่ายไฟแรงดันต่ำทั้งหมด และมีหน้าที่รวบรวมและจ่ายกระแสไฟฟ้าทั้งหมด ในขณะที่บัสบาร์สาขาจ่ายพลังงานให้กับแต่ละยูนิตเอาต์พุต

สวิตช์เกียร์:

ส่วนประกอบภายในหลักของผลิตภัณฑ์นี้ได้แก่ เบรกเกอร์วงจร สวิตช์ตัดการเชื่อมต่อ คอนแทคเตอร์ ฯลฯ ที่ใช้สำหรับการควบคุมและการป้องกัน เซอร์กิตเบรกเกอร์เป็นส่วนประกอบหลัก ซึ่งรวมฟังก์ชันการสลับวงจรและการป้องกันข้อผิดพลาดเข้าด้วยกัน

อุปกรณ์ป้องกัน:

อุปกรณ์ป้องกันในตู้มักจะประกอบด้วยรีเลย์โอเวอร์โหลดความร้อน ฟิวส์ และอุปกรณ์กระแสไฟตกค้าง ซึ่งให้การป้องกันหลายอย่างจากการโอเวอร์โหลด การลัดวงจร และการรั่วไหล

อุปกรณ์วัดและบ่งชี้:

ช่องการวัดประกอบด้วยแอมมิเตอร์ โวลต์มิเตอร์ ตัวควบคุมตัวประกอบกำลัง ไฟแสดงสถานะ ฯลฯ สำหรับการตรวจสอบสถานะของระบบแบบเรียลไทม์

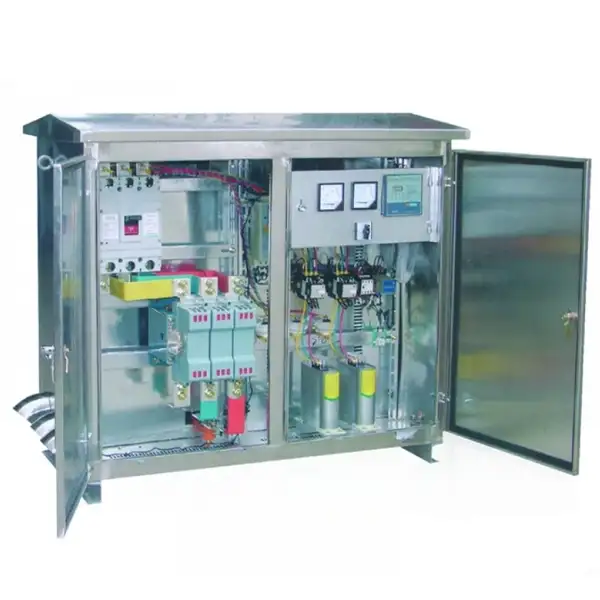

อุปกรณ์ชดเชย:

โดยทั่วไปส่วนประกอบเหล่านี้ประกอบด้วยธนาคารตัวเก็บประจุและหน่วยควบคุมสวิตชิ่ง ซึ่งใช้สำหรับการชดเชยพลังงานรีแอกทีฟ

พารามิเตอร์ทางเทคนิค

จะเลือกสวิตช์เกียร์แรงดันต่ำที่เหมาะสมได้อย่างไร?

เราเรียกวิธีการเลือกว่าวิธีการเลือก "ห้าขั้นตอน":

ขั้นตอนที่ 1: กำหนดพารามิเตอร์ทางไฟฟ้าหลัก

พื้นฐานของการเลือกสวิตช์เกียร์แรงดันต่ำคือการยืนยันพารามิเตอร์ทางเทคนิคที่สวิตช์บอร์ดต้องเป็นไปตามข้อกำหนดทางเทคนิคของลูกค้า ขั้นแรก ตรวจสอบแรงดันไฟฟ้าที่กำหนดของระบบ (โดยทั่วไปคือ AC 380V/400V, 50Hz) และกระแสไฟฟ้าที่กำหนด กระแสไฟที่กำหนดควรคำนวณตามโหลดรวมของอุปกรณ์ไฟฟ้าทั้งหมด โดยสำรองไว้ 15%–20% สำหรับการขยายในอนาคต ประการที่สอง ความสามารถในการทนต่อการลัดวงจรยังเป็นตัวบ่งชี้ด้านความปลอดภัยที่สำคัญอีกด้วย กระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับของแผงสวิตช์ (Icw) และกระแสไฟฟ้าทนสูงสุดที่ได้รับการจัดอันดับ (Ipk) จะต้องมากกว่ากระแสไฟฟ้าลัดวงจรสูงสุดที่อาจเกิดขึ้นในระบบ มิฉะนั้นอาจเกิดการระเบิดหรือไฟไหม้ได้ภายใต้สภาวะความผิดปกติ

ขั้นตอนที่ 2: วิเคราะห์สภาพแวดล้อมการบริการ

สภาพแวดล้อมส่งผลโดยตรงต่อข้อกำหนดการป้องกันและอายุการใช้งานของสวิตช์เกียร์แรงดันต่ำ เราจำเป็นต้องปรับเกรดการป้องกันที่แตกต่างกันตามสภาพแวดล้อมการทำงานของสวิตช์เกียร์แรงดันต่ำ

ขั้นตอนที่ 3: จับคู่ประเภทโหลดและข้อกำหนดด้านการทำงาน

โหลดที่แตกต่างกันต้องใช้สวิตช์เกียร์แรงดันต่ำเพื่อให้มีฟังก์ชันการควบคุมและการป้องกันที่แตกต่างกัน สำหรับโหลดแบบเหนี่ยวนำ เช่น มอเตอร์ (เช่น พัดลมและปั๊มในโรงงาน) กระแสสตาร์ทสามารถเข้าถึง 5-7 เท่าของค่าพิกัด ควรเลือกวงจรที่มีการโอเวอร์โหลด การสูญเสียเฟส และการป้องกันโรเตอร์แบบล็อค พร้อมด้วยคอนแทคเตอร์และรีเลย์ความร้อนที่เหมาะสม สำหรับโหลดที่มีความต้านทาน เช่น ไฟส่องสว่าง สวิตช์เกียร์แรงดันต่ำแบบคงที่ที่มีโครงสร้างเรียบง่ายและมีความคุ้มค่าสูงมีความเหมาะสม สำหรับศูนย์ข้อมูล โรงพยาบาล และสถานที่อื่นๆ ที่มีข้อกำหนดสูงมากสำหรับความต่อเนื่องของแหล่งจ่ายไฟ ควรใช้สวิตช์เกียร์แรงดันต่ำแบบดึงออกได้ร้อน (ถอนออกได้) พร้อมสวิตช์ถ่ายโอนอัตโนมัติ (ATS) และการออกแบบซ้ำซ้อน อาคารอัจฉริยะหรือโรงงานสมัยใหม่จะได้รับบริการที่ดีกว่าด้วยสวิตช์เกียร์อัจฉริยะที่รองรับมิเตอร์อัจฉริยะและการตรวจสอบและควบคุมระยะไกล ทำให้สามารถเชื่อมต่อกับระบบการจัดการพลังงานได้

ขั้นตอนที่ 4: ประเมินการดำเนินงาน การบำรุงรักษา และการขยายในอนาคต

การเลือกควรเหลือพื้นที่เพียงพอสำหรับการดำเนินงานระยะยาวและการปรับปรุงในอนาคต หากต้องการความสามารถในการเปลี่ยนโมดูลได้อย่างรวดเร็วโดยไม่มีการหยุดชะงักของไฟฟ้าในระหว่างที่เกิดข้อผิดพลาด ควรเลือกใช้สวิตช์เกียร์แรงดันต่ำแบบถอดได้ (ดึงออก) เนื่องจากสามารถเสียบปลั๊กเข้าและออกหน่วยลิ้นชักได้อย่างอิสระ ในเวลาเดียวกัน ขอแนะนำให้สำรองวงจรขาออกสำรองไว้ประมาณ 20% ตามจำนวนวงจรทั้งหมด เพื่อรองรับอุปกรณ์เพิ่มเติมในอนาคต หากงบประมาณเอื้ออำนวยและพื้นที่ในสถานที่มีจำกัด สวิตช์เกียร์แรงดันต่ำแบบถอดได้ก็เป็นตัวเลือกที่ดีกว่าเช่นกัน สำหรับแอปพลิเคชันที่ต้องการการรับข้อมูลระยะไกล การทำนายข้อผิดพลาด และการบำรุงรักษาตามเงื่อนไข ควรกำหนดค่าสวิตช์เกียร์อัจฉริยะที่มีเกตเวย์การสื่อสารและซอฟต์แวร์ตรวจสอบ นอกจากนี้ จะต้องคำนึงถึงความพร้อมของอะไหล่และความสามารถในการตอบสนองต่อบริการหลังการขายของซัพพลายเออร์ด้วย

ขั้นตอนที่ 5: สร้างสมดุลระหว่างต้นทุนตลอดอายุการใช้งาน

การตัดสินใจเลือกไม่ควรดูเฉพาะราคาซื้อเริ่มแรก แต่ควรประเมินต้นทุนตลอดอายุการใช้งาน (LCC) รวมถึงการจัดซื้อ การติดตั้ง การดำเนินงาน การบำรุงรักษา การสูญเสียเวลาหยุดทำงาน และต้นทุนด้านพลังงาน แบรนด์ในประเทศ (เช่น Chint, Delixi, Changshu Switchgear) มีความสามารถในการแข่งขันด้านราคาที่แข็งแกร่ง โดยต้นทุนของส่วนประกอบหลักมักจะอยู่ที่ 1/2 ถึง 1/5 ของต้นทุนของแบรนด์ต่างประเทศ และให้การตอบสนองด้านบริการที่รวดเร็ว ทำให้เหมาะสำหรับโครงการที่ความคุ้มทุนเป็นสิ่งสำคัญยิ่ง แบรนด์ต่างประเทศ (ABB, Schneider Electric, Siemens) เป็นผู้นำในด้านข้อกำหนดเฉพาะทางเทคนิค มีเวลาเฉลี่ยระหว่างความล้มเหลวยาวนานขึ้น และมีระบบนิเวศดิจิทัลที่สมบูรณ์ ทำให้เหมาะสำหรับโครงการที่สำคัญซึ่งมีข้อกำหนดด้านความน่าเชื่อถือที่สูงมาก การทำตามราคาที่ต่ำโดยสุ่มสี่สุ่มห้าอาจนำไปสู่การใช้แผ่นโลหะที่ด้อยกว่า ความสามารถในการลัดวงจรลดลง หรือฟังก์ชันการป้องกันที่ง่ายขึ้น ส่งผลให้เกิดข้อผิดพลาดบ่อยครั้งในภายหลังและการสูญเสียทางเศรษฐกิจที่มากขึ้นในท้ายที่สุด ดังนั้น จึงควรเลือกโซลูชันที่คุ้มต้นทุนที่เหมาะสมที่สุดโดยเป็นไปตามข้อกำหนดด้านความปลอดภัยและประสิทธิภาพ
