กลไกการทำงาน 11KV สำหรับยูนิตหลัก MV Ring

โดยทั่วไปมีวิธีฉนวนสองวิธีสำหรับยูนิตหลักของวงแหวน วิธีแรกคือยูนิตหลักของวงแหวนที่หุ้มฉนวนแก๊ส และอีกวิธีหนึ่งคือยูนิตหลักของวงแหวนที่เป็นมิตรต่อสิ่งแวดล้อม

ยูนิตหลักวงแหวนหุ้มฉนวนแก๊สส่วนใหญ่ใช้แก๊ส SF6 เป็นสื่อฉนวน ในขณะที่ RMU ที่เป็นมิตรต่อสิ่งแวดล้อมโดยทั่วไปใช้ก๊าซสุญญากาศหรือเป็นมิตรกับสิ่งแวดล้อม เช่น อากาศแห้งหรือก๊าซผสมที่เป็นมิตรต่อสิ่งแวดล้อม เช่นเดียวกับวัสดุแข็ง เช่น อีพอกซีเรซินและยางซิลิโคนเป็นสื่อฉนวน กลไกการทำงาน 11KV สำหรับยูนิตหลัก MV Ring เป็นส่วนประกอบหลักที่ขับเคลื่อนอุปกรณ์สวิตชิ่งเพื่อดำเนินการเปิดและปิดในยูนิตหลักของวงแหวนเหล่านี้

ความน่าเชื่อถือ ความสะดวกในการปฏิบัติงาน และระดับของระบบอัตโนมัติส่งผลโดยตรงต่อประสิทธิภาพของอุปกรณ์ โดยเฉพาะอย่างยิ่งในหน่วยรวมสวิตช์ฟิวส์โหลด (หน่วย F) ที่รับผิดชอบในการป้องกันหม้อแปลง กลไกการทำงานของมัน - โดยทั่วไปเรียกว่า "กลไก F" - ไม่เพียง แต่ดำเนินการสลับตามปกติเท่านั้น แต่ยังรับหน้าที่ที่สำคัญในการร่วมมือกับฟิวส์เพื่อป้องกันข้อผิดพลาดให้สมบูรณ์

แบบอย่าง

กลไกขาออก (กลไก F) คืออะไร?

กลไก F เป็นส่วนประกอบหลักที่ใช้ควบคุมการรวมสวิตช์ตัดโหลดและฟิวส์ในยูนิตขาออก ฟังก์ชันหลักของกลไกขาออกคือการดำเนินการเปิดและปิดของสวิตช์แบ่งโหลด ซึ่งจะช่วยให้มั่นใจได้ถึงการประสานงานและการประสานที่เชื่อถือได้กับฟิวส์ ดังนั้นจึงเกิดการหยุดชะงักของวงจรได้อย่างปลอดภัยภายใต้ทั้งสภาวะสวิตช์ปกติและสภาวะความผิดปกติ กลไก F ทำหน้าที่เป็นทั้ง "กล้ามเนื้อ" ที่ขับเคลื่อนอุปกรณ์สวิตชิ่งและ "สมอง" ที่บังคับใช้การจัดลำดับที่เหมาะสมและตรรกะด้านความปลอดภัย โดยผสมผสานส่วนประกอบต่างๆ เช่น ส่วนต่อประสานการควบคุมการทำงาน สปริงกักเก็บพลังงาน การเชื่อมต่อระบบส่งกำลัง กลไก F ทำหน้าที่เป็นทั้ง "กล้ามเนื้อ" ที่ขับเคลื่อนอุปกรณ์สวิตชิ่งและ "สมอง" ที่บังคับใช้ลำดับที่เหมาะสมและตรรกะด้านความปลอดภัย รับประกันการทำงานและการป้องกันที่เชื่อถือได้สำหรับผู้ป้อนขาออก

กลไกการทำงานนี้มีหน้าที่อะไร?

กลไกการทำงาน 11KV สำหรับยูนิตหลักวงแหวน MV ใช้เพื่อควบคุมสวิตช์โหลดและยูนิตรวมฟิวส์ (ยูนิต F) เป็นหลัก เพื่อให้มั่นใจถึงการทำงานของระบบที่ปลอดภัยและเชื่อถือได้ หน้าที่หลักประกอบด้วยสามด้านต่อไปนี้:

1. การควบคุมและการดำเนินงาน:มีโหมดการทำงานแบบแมนนวลหรือแบบไฟฟ้า ช่วยให้สวิตช์โหลด "การทำงานสามทาง" ได้ (เปิด ปิด และกราวด์)

ผู้ปฏิบัติงานสามารถควบคุมสวิตช์วงจรไฟฟ้าแรงสูงภายในได้อย่างปลอดภัยผ่านที่จับการทำงานหรือปุ่มบนแผง ทำให้สามารถสลับสายและบำรุงรักษารายวันได้

2. การประสานงานด้านการคุ้มครอง:นี่คือแกนหลักและฟังก์ชันที่มีเอกลักษณ์ที่สุดของกลไก F: เมื่อเกิดข้อผิดพลาดในการลัดวงจรในหม้อแปลงดาวน์สตรีมหรือสายไฟ ฟิวส์จะขาด และกลไกการกระตุ้นจะเปิดใช้งานกลไก F ส่งผลให้สวิตช์โหลดต้องตัดการทำงานทันที

วัตถุประสงค์หลัก:

1. กระแสไฟขัดข้องขัดจังหวะ:ฟิวส์และกลไก F ทำงานร่วมกันเพื่อแยกกระแสไฟฟ้าลัดวงจรได้อย่างรวดเร็ว

2. การป้องกันการทำงานแบบเฟสเดียว:สวิตช์โหลดจะตัดการเชื่อมต่อแหล่งจ่ายไฟสามเฟสพร้อมกัน ป้องกันไม่ให้หม้อแปลงไฟฟ้าทำงานแบบเฟสเดียวหรือสองเฟสเมื่อฟิวส์บางตัวขาด จึงเป็นการปกป้องความปลอดภัยของอุปกรณ์

3. การตัดการเชื่อมต่อด้วยการมองเห็น:หลังจากที่สวิตช์โหลดตัดการทำงาน จะเกิดภาพขาดการเชื่อมต่อ ซึ่งช่วยอำนวยความสะดวกในการระบุตำแหน่งข้อผิดพลาดและการดำเนินการบำรุงรักษา

3. การประสานและความปลอดภัย:กลไก F รวมอุปกรณ์ป้องกันห้าส่วนเข้าด้วยกัน โดยใช้ตรรกะทางกลที่แม่นยำเพื่อป้องกันการทำงานผิดพลาด:

เมื่อปิดสวิตช์โหลด จะป้องกันไม่ให้สวิตช์กราวด์ปิด

เมื่อปิดสวิตช์กราวด์ จะป้องกันไม่ให้สวิตช์โหลดปิด

ในบางการออกแบบ ประตูตู้จะเปิดได้หลังจากถอดสวิตช์โหลดออกแล้วเท่านั้น

สิ่งนี้ทำให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์ โดยทำหน้าที่เป็นแนวป้องกันสุดท้ายสำหรับระบบจำหน่ายไฟฟ้าแรงสูง

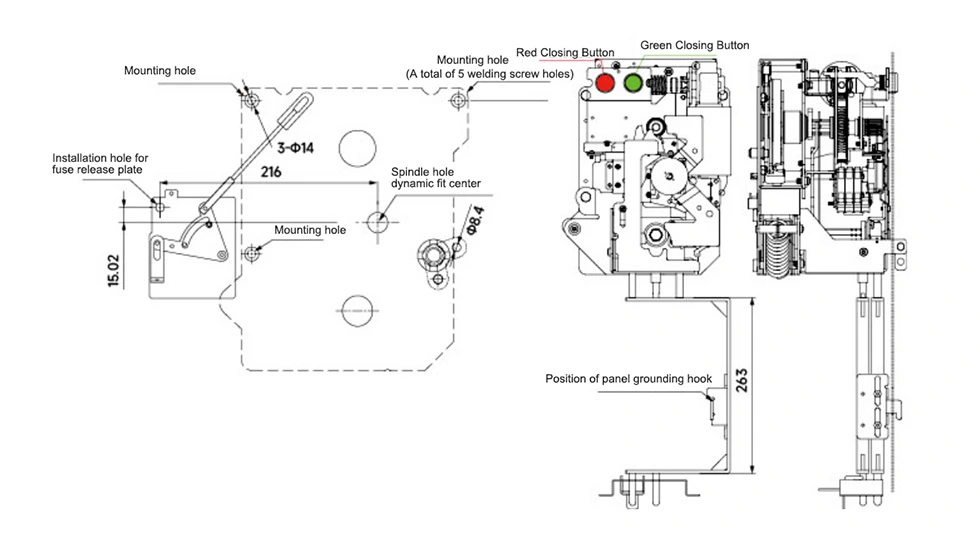

ลักษณะและมิติ

คำถามที่พบบ่อย

คำถามที่ 1: กลไกการทำงาน 11KV สำหรับยูนิตหลัก MV Ring รองรับการซื้อจำนวนมากหรือไม่

A1: ใช่ เราจัดหาโดยตรงจากโรงงานของเราและสามารถจัดหาโซลูชันการปรับแต่ง OEM และการจัดซื้อจำนวนมากได้

คำถามที่ 2: ผลิตภัณฑ์เป็นไปตามมาตรฐานสวิตช์ไฟฟ้าแรงสูงหรือไม่

A2: ใช่ ชุดผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดของมาตรฐานและข้อกำหนดที่เกี่ยวข้อง เช่น GB16926-2009 "อุปกรณ์รวมฟิวส์สวิตช์โหลดไฟฟ้าแรงสูง AC"

คำถามที่ 3: มีการให้การสนับสนุนทางเทคนิคและคำแนะนำในการติดตั้งหรือไม่

A3: เราให้คำแนะนำด้านเทคนิค การติดตั้ง และการสนับสนุนการทดสอบการใช้งานถึงสถานที่ เพื่อให้ลูกค้าของเราใช้งานได้อย่างราบรื่น
