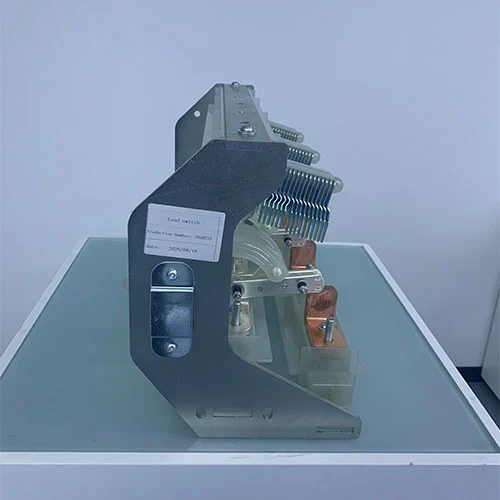

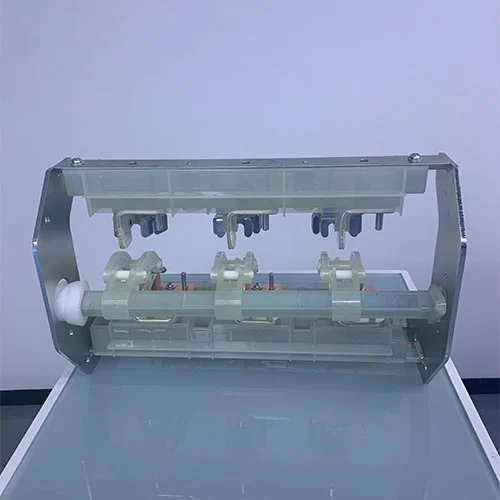

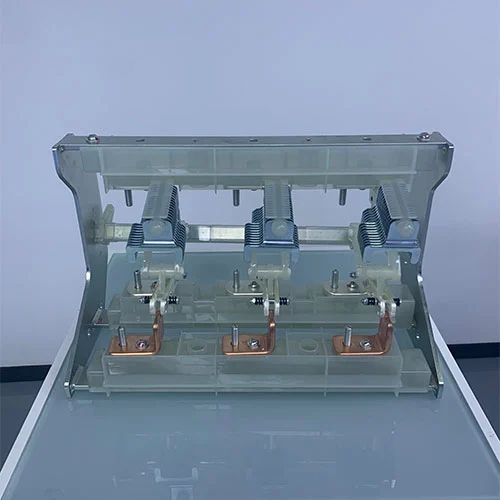

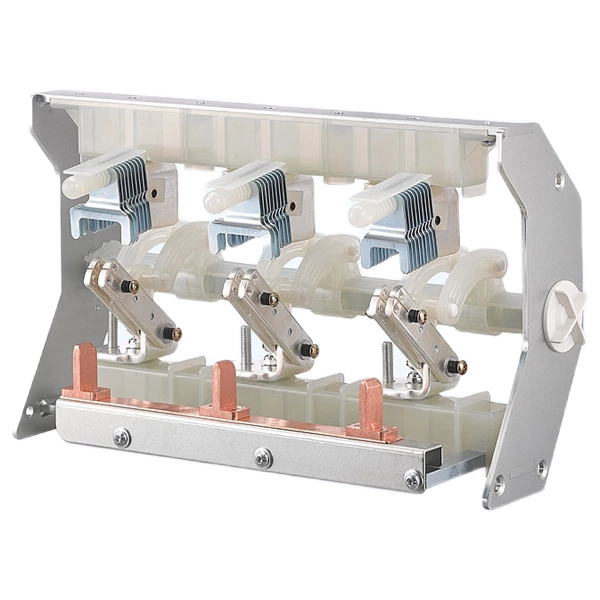

สวิตช์แบ่งโหลด 11KV สำหรับยูนิตหลักวงแหวนแรงดันไฟฟ้าปานกลาง

สวิตช์ตัดโหลด 11kV สำหรับยูนิตหลักของวงแหวนแรงดันไฟฟ้าปานกลางเป็นส่วนประกอบหลักที่ออกแบบมาเพื่อการควบคุมการไหลของพลังงานไฟฟ้าอย่างปลอดภัย ตั้งอยู่ระหว่างตัวตัดการเชื่อมต่อและเซอร์กิตเบรกเกอร์ เหมาะอย่างยิ่งสำหรับเครือข่ายวงแหวนเบรกโหลด Type C และสามารถใช้กับฟิวส์แรงดันไฟฟ้าปานกลางในเครือข่ายวงแหวน Type F เพื่อให้มั่นใจในการป้องกันและการทำงานที่เชื่อถือได้

สวิตช์นี้รองรับระบบตั้งแต่ 6kV ถึง 40.5kV และเหมาะสำหรับเครือข่ายอุตสาหกรรม เทศบาล พลังงานหมุนเวียน และเครือข่ายการจำหน่ายเชิงพาณิชย์

รูปแบบและความหมาย

การใช้งานผลิตภัณฑ์

สวิตช์แบ่งโหลด 11KV สำหรับยูนิตหลักของวงแหวนแรงดันปานกลางเป็นองค์ประกอบหลักในยูนิตหลักของวงแหวน หน่วยเหล่านี้ เช่น HXGN15-12, HXGN15-40.5 มีการใช้งานอย่างกว้างขวางในระบบจำหน่ายไฟฟ้ารอง การใช้งานหลักของยูนิตหลักแบบวงแหวนประกอบด้วย:

การป้องกันหม้อแปลงไฟฟ้า:การสลับและการป้องกันหม้อแปลงไฟฟ้าระบบจำหน่าย (โดยทั่วไปสูงถึง 1250/1600 kVA) ในรูปแบบกะทัดรัดและประหยัด

การสลับห่วงสายเคเบิล:สร้างและจัดการการเชื่อมต่อเครือข่ายแบบวงกลมที่แยกส่วนสายเคเบิลเพื่อการบำรุงรักษาโดยไม่รบกวนการจ่ายไฟไปยังลูปทั้งหมด

ศูนย์พลังงานอุตสาหกรรมและการพาณิชย์:ทำหน้าที่เป็นจุดสวิตชิ่งและป้องกันหลักสำหรับทางเข้าไฟฟ้าในโรงงาน อพาร์ทเมนต์คอมเพล็กซ์ และอาคารพาณิชย์

ลักษณะผลิตภัณฑ์

สวิตช์แบ่งโหลดถูกกำหนดโดยชุดการออกแบบและลักษณะการทำงานที่แตกต่างกัน:

โหลดการจัดการปัจจุบัน

มีระบบอาร์คดับโดยเฉพาะ (ซึ่งอาจเป็นแบบอากาศ แก๊ส สุญญากาศ หรือแบบ SF6) ซึ่งช่วยให้สามารถปิดและเปิดกระแสโหลดปกติและกระแสโหลดเกินที่ระบุได้อย่างปลอดภัย

ขาดความสามารถในการทำลายการลัดวงจร

ได้รับการออกแบบโดยเนื้อแท้เพื่อไม่ให้รบกวนกระแสไฟลัดลัดวงจร ฟังก์ชั่นที่สำคัญนี้ทำได้โดยฟิวส์ที่เกี่ยวข้อง

การแยกตัวแบ่งที่มองเห็นได้

โครงสร้างสวิตช์แบ่งโหลดมีช่องว่างแยกที่มองเห็นได้และไม่คลุมเครือเมื่ออยู่ในตำแหน่งเปิด ซึ่งสามารถรับประกันความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุงที่ทำงานในวงจรดาวน์สตรีม

สื่อดับอาร์คที่หลากหลาย

เพื่อให้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมและความต้องการด้านประสิทธิภาพที่แตกต่างกัน สวิตช์แบ่งโหลดสามารถนำเสนอเทคโนโลยีต่างๆ เช่น แบบอากาศหรือแบบปักเป้า ซึ่งใช้อากาศอัดเพื่อดับส่วนโค้งและแบบสุญญากาศ ซึ่งใช้ตัวขัดขวางสุญญากาศเพื่อการสูญพันธุ์ส่วนโค้งที่เหนือกว่าในห้องที่ปิดสนิท

ประเภทแก๊ส SF6

ใช้ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์เพื่อเป็นฉนวนที่ดีเยี่ยมและมีคุณสมบัติในการชุบแข็งอาร์ค

การออกแบบที่กะทัดรัดและบูรณาการ:โครงสร้างช่วยให้มีขนาดเล็ก โดยเฉพาะอย่างยิ่งเมื่อรวมกับฟิวส์เป็นหน่วยการทำงานเดียวภายในตู้ RMU

ข้อดีของผลิตภัณฑ์

ในยูนิตหลักวงแหวนแรงดันปานกลาง (RMS) โดยทั่วไปแล้วสวิตช์แบ่งโหลดจะใช้ร่วมกับฟิวส์ ในการใช้งานทั่วไปนี้ สวิตช์ตัดโหลด 11kV สำหรับยูนิตหลักของวงแหวนแรงดันไฟฟ้าปานกลางมีข้อได้เปรียบที่สำคัญมากกว่าการใช้เซอร์กิตเบรกเกอร์:

ประสิทธิภาพทางเศรษฐกิจที่สำคัญ

การผสมผสาน "โหลดสวิตช์ + ฟิวส์" เป็นโซลูชันที่คุ้มต้นทุนสูงสำหรับการปกป้องหม้อแปลงไฟฟ้าระบบจำหน่ายมาตรฐาน ต้นทุนการผลิตและการติดตั้งต่ำกว่าต้นทุนของ RMU ที่ใช้เซอร์กิตเบรกเกอร์อย่างมาก และช่วยประหยัดงบประมาณโครงการได้มากโดยไม่กระทบต่อฟังก์ชันการทำงานพื้นฐาน

ลักษณะการป้องกันที่เหนือกว่า

ความเร็วของการแทรกแซงเป็นสิ่งสำคัญในการป้องกันเหตุการณ์ความผิดพลาดของหม้อแปลงภายใน เช่น การแตกของถัง ฟิวส์แรงดันไฟฟ้าปานกลางสามารถล้างข้อผิดพลาดได้ภายใน 10 มิลลิวินาทีแรก ซึ่งมักจะเร็วกว่าเวลาการทำงานของเซอร์กิตเบรกเกอร์ (โดยทั่วไปประมาณ 60 มิลลิวินาที) ความเร็วในการตอบสนองนี้ช่วยเพิ่มการป้องกันสำหรับหม้อแปลงไฟฟ้า นอกจากนี้ การรวมกันของสวิตช์ตัดโหลดและฟิวส์นี้ช่วยลดความยุ่งยากในการประสานงานในเครือข่ายวงแหวน และการประสานงานจากเซอร์กิตเบรกเกอร์อาจเป็นเรื่องยากที่จะบรรลุผล

พารามิเตอร์ทางเทคนิค

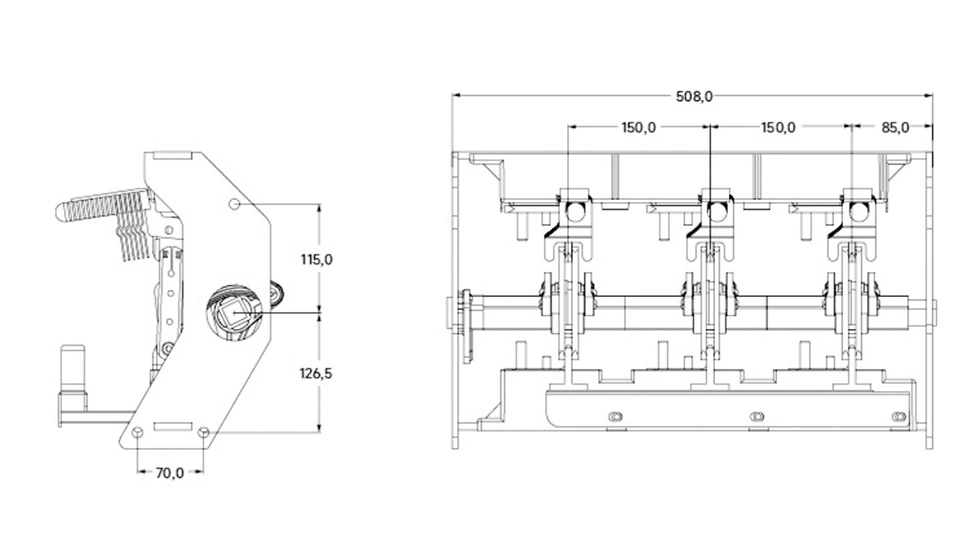

รูปลักษณ์และมิติ

ความมุ่งมั่นในการบริการหลังการขายของเรา

1. การสนับสนุนทางเทคนิคและการฝึกอบรมฟรี

เราให้คำแนะนำผ่านวิดีโอออนไลน์ระยะไกลและการฝึกอบรมฟรีสำหรับเจ้าหน้าที่ด้านเทคนิคของคุณ การบำรุงรักษาทั้งหมดฟรีภายในปีแรกของการดำเนินการ หลังจากผ่านไปหนึ่งปี จะยังคงให้บริการบำรุงรักษาแบบชำระเงินต่อไป

2. การตอบสนองอย่างรวดเร็ว

คำขอของคุณมีความสำคัญสำหรับเรา เราจะตอบกลับทางอีเมลหรือโทรศัพท์ภายในหนึ่งชั่วโมงเพื่อให้แน่ใจว่าความต้องการของคุณได้รับการแก้ไขโดยทันที

3. การให้คำปรึกษาตลอดชีวิต

เราเสนอบริการให้คำปรึกษาอย่างต่อเนื่องตลอดอายุการใช้งานอุปกรณ์ของคุณ ทีมงานของเราพร้อมเสมอที่จะตอบทุกคำถามที่คุณอาจมี

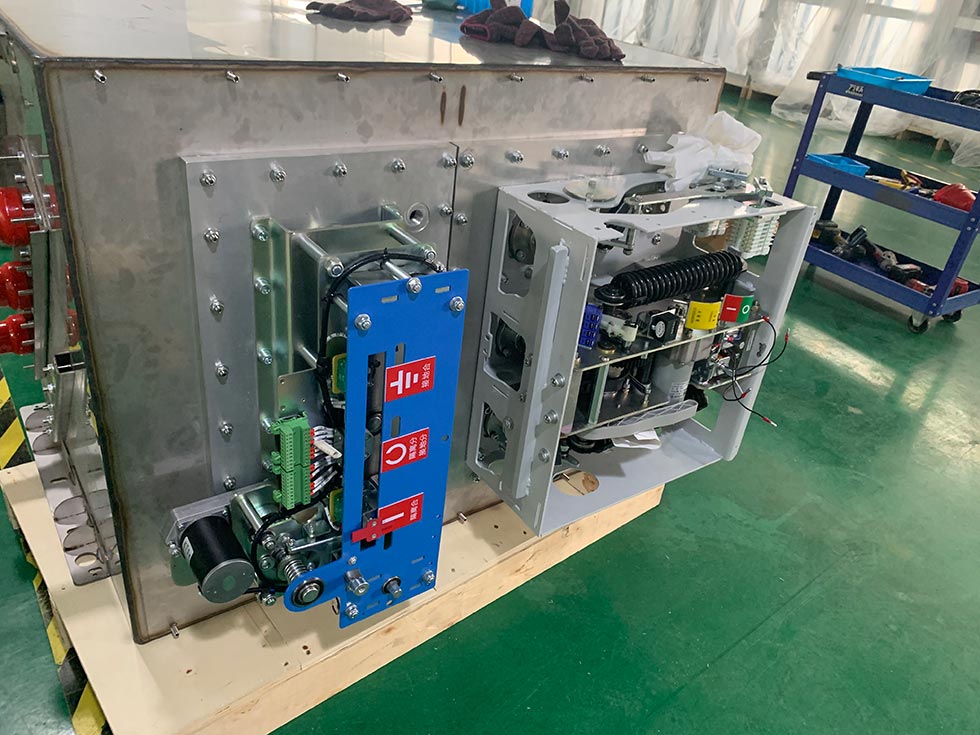

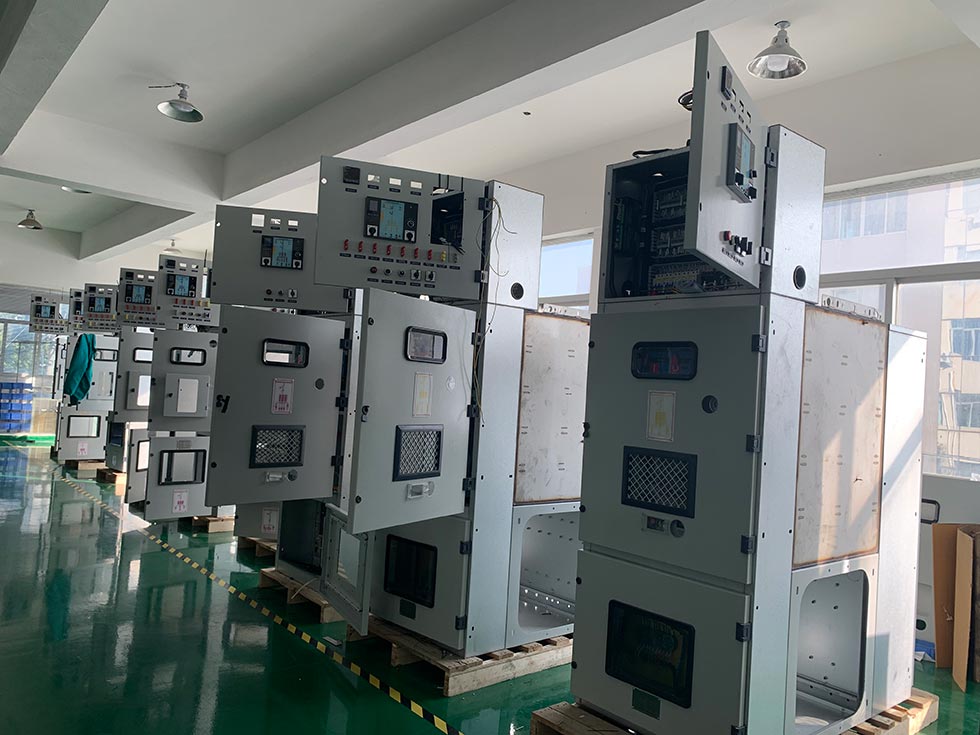

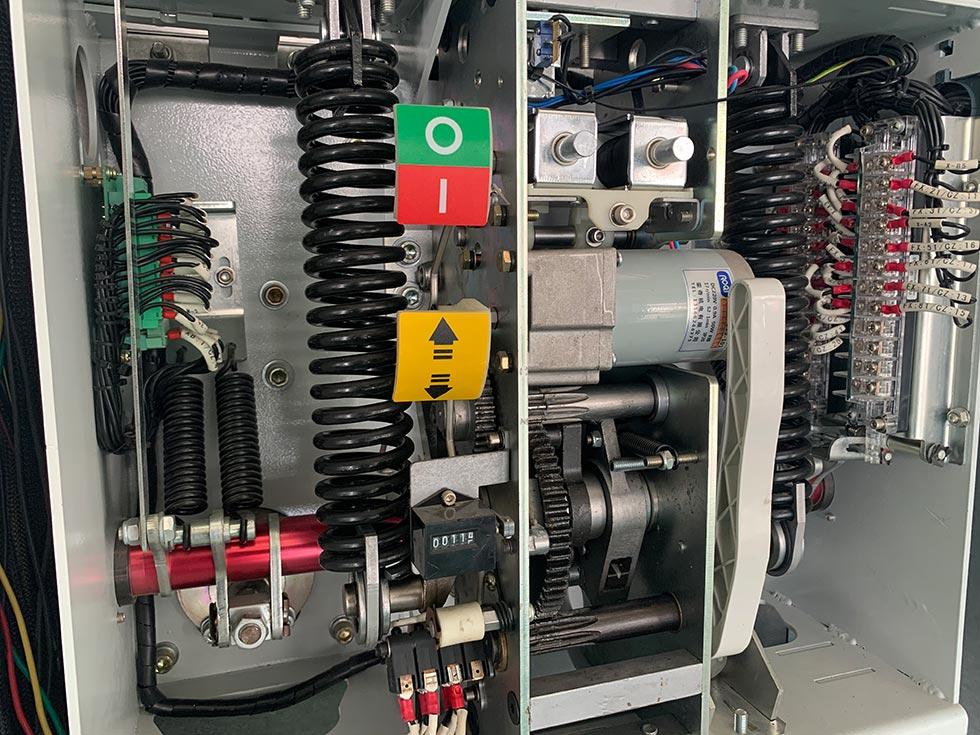

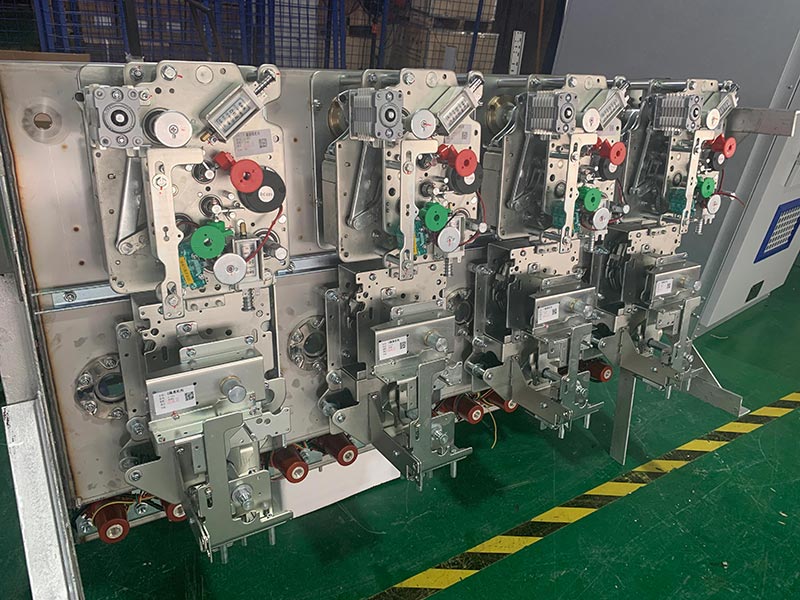

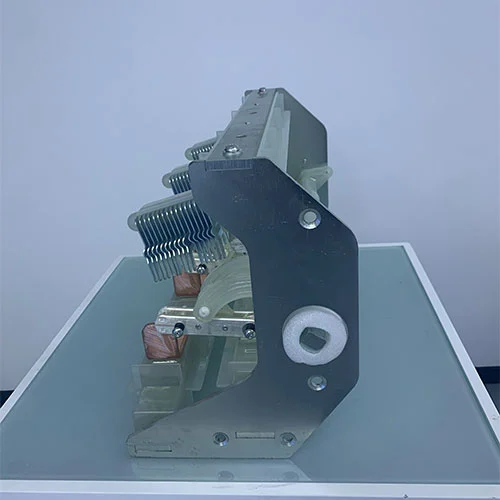

แสดงผลิตภัณฑ์
