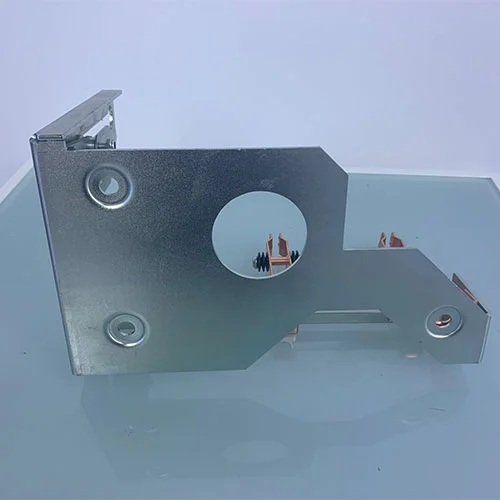

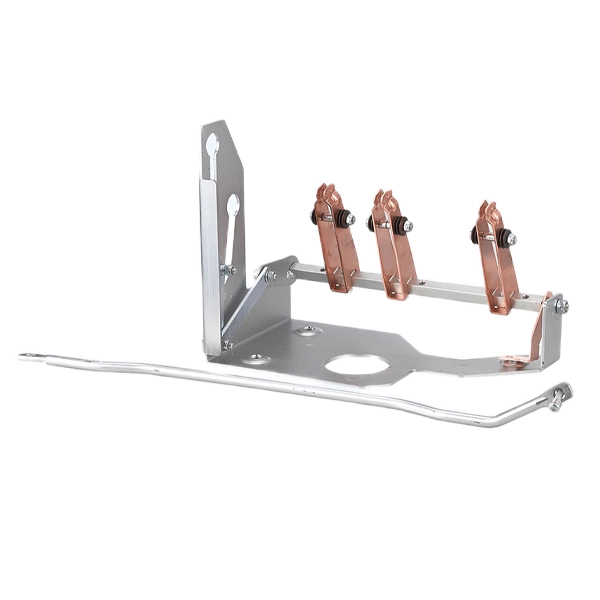

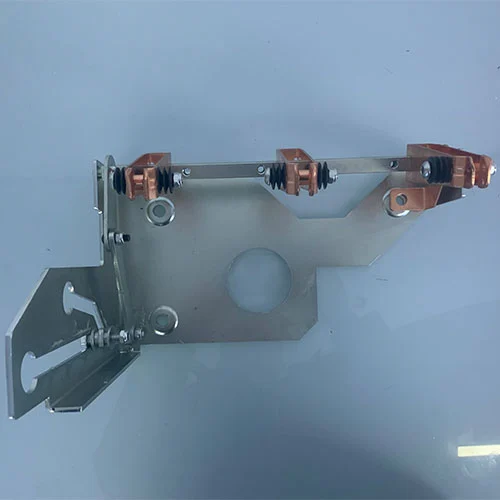

สวิตช์สายดินในร่มแรงดันปานกลาง 11KV สำหรับ RMU

ยูนิตหลักแบบวงแหวน (RMU) เป็นอุปกรณ์ไฟฟ้าที่สำคัญในการรับประกันการจ่ายไฟฟ้าที่เชื่อถือได้และต่อเนื่องให้กับผู้ใช้ปลายทางในเครือข่ายการกระจายพลังงานที่ทันสมัย ​​สวิตช์สายดินมักจะติดตั้งใน RMU ของสถานีย่อยการกระจายรองเหล่านี้

RMU มีคุณลักษณะที่มีขนาดกะทัดรัดและใช้งานได้หลากหลาย ความปลอดภัยของบุคลากรและอุปกรณ์ในระหว่างที่ยูนิตหลักของวงแหวนจำเป็นต้องได้รับการบำรุงรักษา และเมื่อยูนิตอยู่ในสภาพความผิดปกติเป็นสิ่งสำคัญยิ่ง สวิตช์สายดินในร่มแรงดันปานกลาง 11KV สำหรับ RMU เป็นส่วนประกอบเฉพาะ แต่สำคัญ แม้ว่าโครงสร้างของสวิตช์สายดินจะเรียบง่าย แต่เป็นรากฐานสำคัญของขั้นตอนการปฏิบัติงานที่ปลอดภัย ซึ่งสามารถให้การเชื่อมต่อที่ตรวจสอบได้และปลอดภัยระหว่างชิ้นส่วนที่ไม่ได้รับพลังงานของวงจรไฟฟ้าและโลก

รูปแบบและความหมาย

สวิตช์สายดินคืออะไร?

สวิตช์สายดินในร่มแรงดันปานกลาง 11KV สำหรับ RMU เป็นสวิตช์เชิงกลที่มักจะรวมเข้ากับส่วนประกอบแรงดันไฟฟ้าปานกลางของชุดสวิตช์เกียร์ เช่น RMU สวิตช์เกียร์ที่เป็นมิตรกับสิ่งแวดล้อมและสวิตช์เกียร์ฉนวนก๊าซ วัตถุประสงค์หลักคือเพื่อเชื่อมต่อส่วนเฉพาะของวงจร เช่น ตัวป้อนสายเคเบิลหรือบัสบาร์ เข้ากับดินโดยตรง สวิตช์สายดินแตกต่างกับเบรกเกอร์วงจรสุญญากาศ หรือสวิตช์ตัดโหลด สวิตช์สายดินไม่ได้ออกแบบมาเพื่อขัดขวางกระแสโหลดหรือกระแสไฟลัดภายใต้สถานการณ์ปกติ แต่เป็นอุปกรณ์ความปลอดภัยที่ทำงานหลังจากที่วงจรถูกตัดพลังงานโดยอุปกรณ์สวิตชิ่งหลักเท่านั้น โดยเป็นการบ่งชี้ที่มองเห็นได้และเป็นบวกว่าส่วนปลายน้ำของเครือข่ายมีการต่อสายดิน เพื่อให้แน่ใจว่าช่างเทคนิคจะทำงานได้อย่างปลอดภัย

ผลิตภัณฑ์นี้ทำงานอย่างไร?

สวิตช์สายดินในร่มแรงดันไฟฟ้าปานกลาง 11kV สำหรับ RMU รับประกันการบำรุงรักษาที่ปลอดภัยและการปกป้องระบบโดยการสร้างเส้นทางสายดินที่มีความต้านทานต่ำ การดำเนินงานประกอบด้วยสามขั้นตอนสำคัญ:

1. การทำงานของเครื่องกล:สวิตช์สายดินทำงานผ่านกลไกภายนอก โดยปกติจะใช้มือจับแบบแมนนวลหรืออุปกรณ์ไฟฟ้าสำหรับการทำงานระยะไกล กลไกนี้ขับเคลื่อนชุดของผู้ติดต่อที่กำลังเคลื่อนที่ไปยังชุดของผู้ติดต่อคงที่ การดำเนินการโดยปกติจะเป็นประเภท "make-proof" ซึ่งหมายความว่าสวิตช์มีความแข็งแรงเชิงกลเพื่อปิดกระแสไฟฟ้าลัดหากมีข้อผิดพลาดเกิดขึ้น แม้ว่าจะไม่สามารถเปิดได้ภายใต้ข้อผิดพลาดก็ตาม

2. การสร้างเส้นทางภาคพื้นดิน:เมื่อหน้าสัมผัสแบบเคลื่อนที่จับคู่กับหน้าสัมผัสแบบตายตัว จะสร้างเส้นทางโลหะต่อเนื่องกัน ปลายด้านหนึ่งของเส้นทางนี้เชื่อมต่อกับตัวนำไฟฟ้าแรงสูง (เช่น การสิ้นสุดสายเคเบิล) ปลายอีกด้านถูกขันอย่างแน่นหนาเข้ากับแถบสายดินของ RMU ซึ่งจะเชื่อมต่อกับโครงข่ายสายดินของสถานี สิ่งนี้จะทำให้ตัวนำเฟสสั้นลงสู่พื้นโลกได้อย่างมีประสิทธิภาพ

3. การประสานความปลอดภัย:ลักษณะพื้นฐานของการดำเนินงานคือการเชื่อมต่อทางกลที่เข้มงวด (ส่วนหนึ่งของตรรกะ "การป้องกันห้าประการ") อินเตอร์ล็อคเหล่านี้ป้องกันไม่ให้สวิตช์สายดินถูกปิดในขณะที่สวิตช์หลัก (สวิตช์ตัดโหลดหรือเบรกเกอร์) อยู่ในตำแหน่งปิด และในทางกลับกัน ป้องกันไม่ให้สวิตช์หลักถูกปิดในขณะที่สวิตช์สายดินทำงานอยู่ สิ่งนี้จะช่วยป้องกันข้อผิดพลาด "ตายสั้น" ที่เป็นหายนะ

ผลิตภัณฑ์นี้มีฟังก์ชั่นอะไรบ้าง?

สวิตช์สายดินในร่มแรงดันปานกลาง 11kV สำหรับ RMU ให้ฟังก์ชันด้านความปลอดภัยและการปฏิบัติงานที่สำคัญ:

1.ความปลอดภัยของบุคลากร

กราวด์สายเคเบิลดาวน์สตรีมและบัสบาร์เพื่อให้แน่ใจว่าสภาพแวดล้อมการทำงานมีศักยภาพเป็นศูนย์

ปกป้องบุคลากรด้านการบำรุงรักษาจากสภาวะทางไฟฟ้าที่ไม่คาดคิด เช่น การจ่ายไฟย้อนกลับ แรงดันไฟฟ้าเหนี่ยวนำ ฟ้าผ่า หรือประจุตกค้าง

2. การกระจายประจุที่เหลือ

สายเคเบิลแรงดันปานกลางเก็บพลังงานแบบคาปาซิทีฟ

สวิตช์มีเส้นทางคายประจุที่ได้รับการควบคุมหลังจากตัดการเชื่อมต่อจากแหล่งจ่ายไฟ ช่วยลดความเสี่ยงจากไฟฟ้าช็อต

3.การบ่งชี้สถานะและการตรวจสอบ

ให้การแสดงภาพที่ชัดเจนบนแผง RMU

เมื่อใช้ร่วมกับตัวบ่งชี้แรงดันไฟฟ้า ช่างเทคนิคสามารถตรวจสอบความปลอดภัยของวงจรก่อนใช้งาน

4.เปิดใช้งานการทดสอบสายเคเบิล

ช่วยให้การทดสอบทางไฟฟ้า เช่น ความต้านทานของฉนวนหรือการทดสอบ VLF ได้อย่างปลอดภัย

หลังการทดสอบ สวิตช์จะปล่อยแรงดันไฟฟ้าทดสอบสะสมจากความจุของสายเคเบิลอย่างปลอดภัย

ฉันควรดำเนินการอย่างไร?

1. การตัดการเชื่อมต่อสวิตช์กราวด์:ใส่ที่จับสำหรับควบคุมการทำงานเข้าไปในรูการทำงานของสวิตช์กราวด์ และหมุนหมุดถอยหลังเพื่อตัดการเชื่อมต่อ

2. ภายในรูการทำงานของสวิตช์โหลด ให้หมุนตามเข็มนาฬิกา (กดปุ่มปิดสำหรับการทำงานด้วยไฟฟ้า) เพื่อปิดสวิตช์

3. เมื่อใช้หน้าสัมผัสรูปพัดลม หน้าสัมผัสกราวด์ของสวิตช์กราวด์ด้านล่างจะประกอบที่ตำแหน่ง 1, 4 และ 6

4. เมื่อใช้แท่งทองแดงในการทับซ้อนกัน หน้าสัมผัสกราวด์ของสวิตช์กราวด์ด้านล่างจะประกอบกันที่ตำแหน่ง 2, 3 และ 5

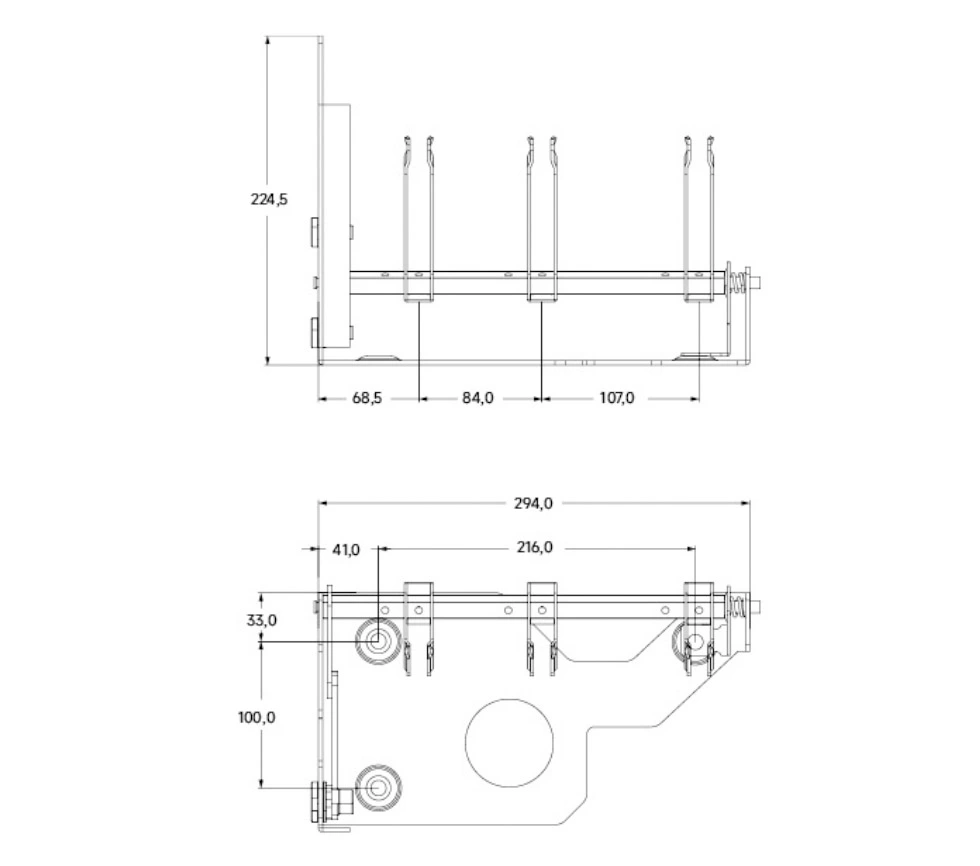

ลักษณะและมิติ

ทำไมถึงเลือกโคเทเนเล?

1. ผู้ผลิตจีน ราคาสมเหตุสมผล คุณภาพเชื่อถือได้

2. ประสบการณ์ที่กว้างขวาง การวิจัยและพัฒนาส่วนประกอบหลักที่เป็นอิสระทำให้การทำงานของ RMU มีประสิทธิภาพและปลอดภัย

3. การสนับสนุนด้านเทคนิคและหลังการขายที่ครอบคลุม ให้คำแนะนำในการติดตั้งและการทดสอบการใช้งานนอกสถานที่สำหรับลูกค้า

4. ผลิตภัณฑ์ที่เป็นมิตรกับสิ่งแวดล้อมและประหยัดพลังงาน ตอบสนองความต้องการไฟฟ้าสีเขียวที่ทันสมัย

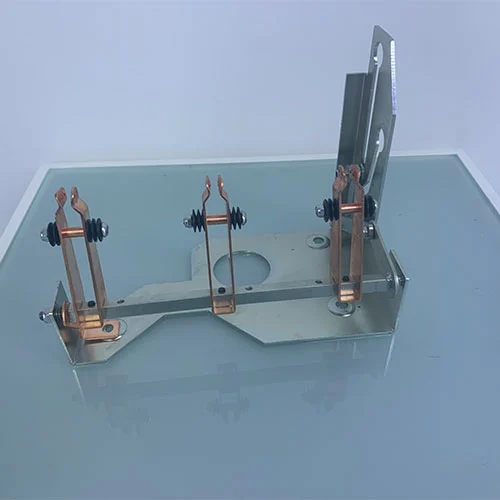

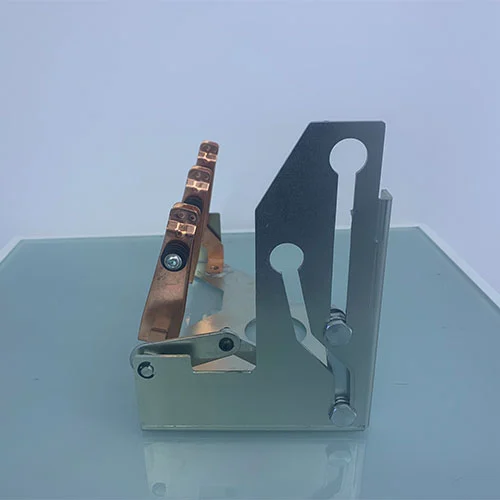

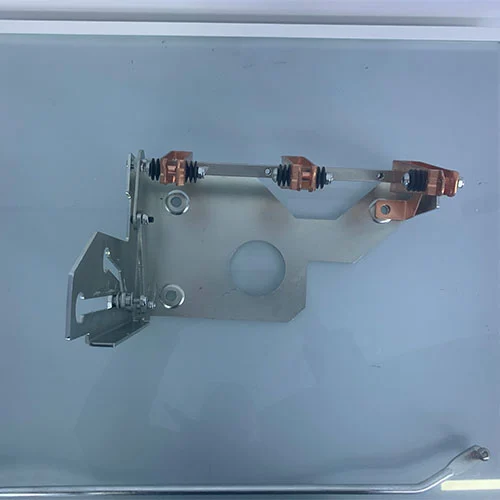

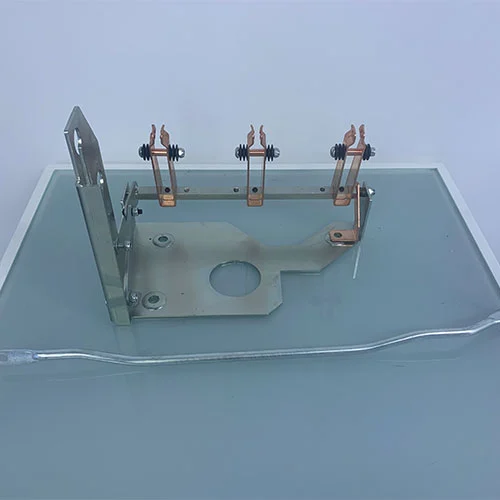

แสดงผลิตภัณฑ์
