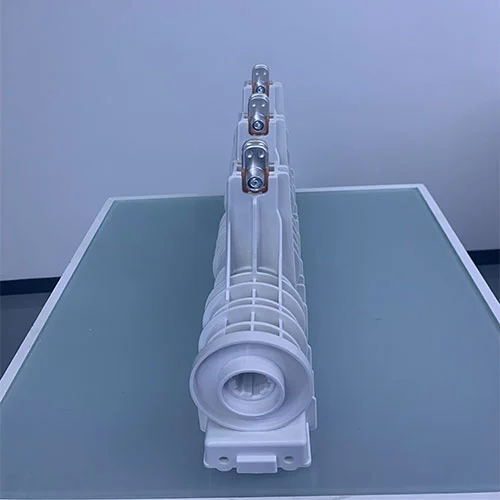

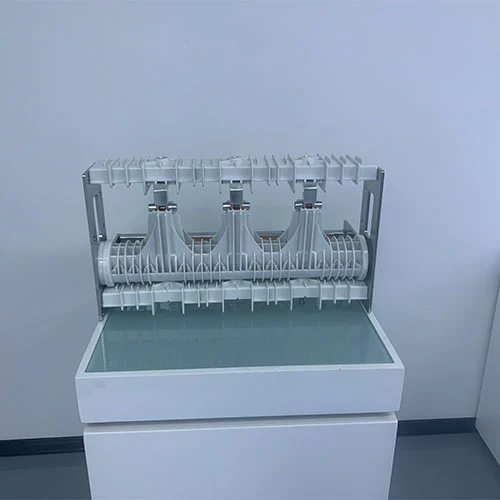

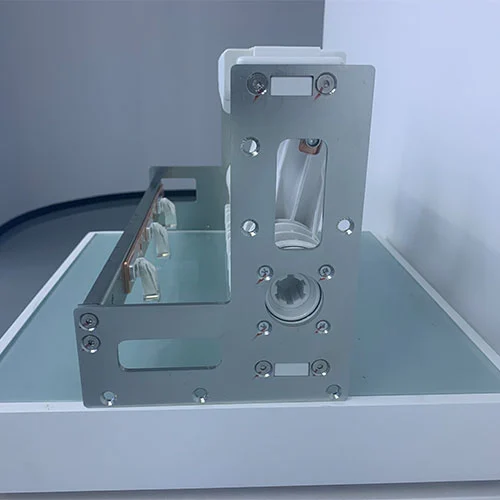

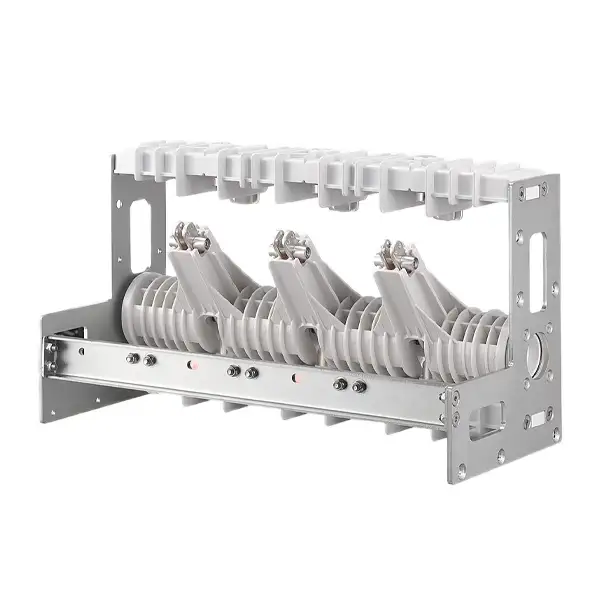

ตัวตัดการเชื่อมต่อสวิตช์แยกแรงดันไฟฟ้าขนาดกลาง 11KV

ตัวตัดการเชื่อมต่อสวิตช์แยกแรงดันไฟฟ้าปานกลาง 11KV เป็นอุปกรณ์สวิตชิ่งทางกลที่ใช้ในระบบจำหน่ายไฟฟ้าเพื่อให้การแยกทางไฟฟ้าที่ปลอดภัยและการควบคุมการสลับโหลด มีการใช้กันอย่างแพร่หลายในยูนิตหลักแบบวงแหวน (RMU) สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส และสถานีย่อยรอง

ซึ่งแตกต่างจากเซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อไม่สามารถขัดขวางกระแสไฟลัดได้ บทบาทหลักคือเพื่อให้แน่ใจว่ามีช่องว่างการแยกที่มองเห็นได้และเชื่อถือได้ ช่วยให้สามารถบำรุงรักษาและการทำงานของระบบไฟฟ้าได้อย่างปลอดภัย

รุ่นสินค้า

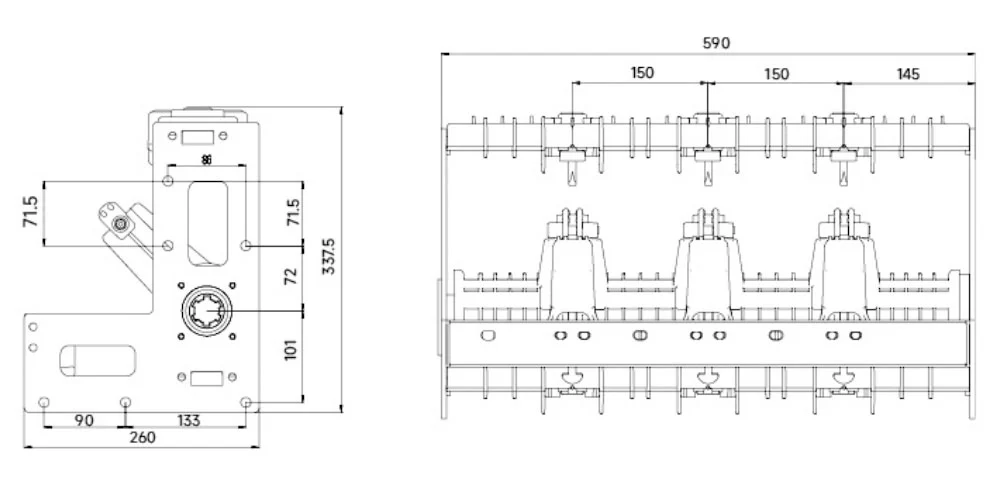

รูปลักษณ์และมิติ

สวิตช์ตัดการเชื่อมต่อประเภทต่าง ๆ มีอะไรบ้าง?

1. ตัวตัดการเชื่อมต่อแบบหุ้มฉนวนอากาศ

ติดตั้งในสวิตช์เกียร์แบบหุ้มฉนวนอากาศ

โครงสร้างเรียบง่ายพร้อมการแยกส่วนที่มองเห็นได้

เหมาะสำหรับการติดตั้งมาตรฐาน

2. ตัวตัดการเชื่อมต่อที่หุ้มฉนวนแก๊ส

บรรจุในถังแก๊สที่ปิดสนิท

กะทัดรัดและไม่ต้องบำรุงรักษา

เหมาะสำหรับสถานีย่อยในเมืองและพื้นที่จำกัด

3. ตัวตัดการเชื่อมต่อที่เป็นมิตรกับสิ่งแวดล้อมแบบไม่มี SF₆

ใช้ก๊าซฉนวนทางเลือกหรืออากาศแห้ง

ศักยภาพในการทำให้เกิดภาวะโลกร้อนต่ำ

ตรงตามข้อกำหนดด้านสิ่งแวดล้อมที่ทันสมัย

พารามิเตอร์ทางเทคนิค

ข้อดีของผลิตภัณฑ์

ตัวตัดการเชื่อมต่อสวิตช์แยกแรงดันไฟฟ้าปานกลาง 11KV ของเรามีข้อดีดังต่อไปนี้:

เป็นมิตรต่อสิ่งแวดล้อม

ข้อได้เปรียบที่สำคัญที่สุดคือการลดหรือกำจัด SF₆ ซึ่งจะช่วยลดการปล่อยก๊าซเรือนกระจกจากโครงข่ายจ่ายพลังงานโดยตรง

การติดตั้งที่กะทัดรัด

ตัวกลางหุ้มฉนวนแก๊ส ไม่ว่าจะใช้ SF₆ หรือทางเลือกอื่น ให้โซลูชันที่มีขนาดกะทัดรัดและประหยัดพื้นที่มากกว่ามากเมื่อเทียบกับตัวกลางหุ้มฉนวนอากาศ ซึ่งเหมาะมากสำหรับสถานีย่อยในเมือง สถานีย่อยขนาดกะทัดรัด (CSS) หรือเกียร์แบบติดแผ่น

ความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน

โครงสร้างที่แข็งแกร่งและปิดผนึกพร้อมฉนวนก๊าซที่มั่นคงช่วยปกป้องหน้าสัมผัสของอุปกรณ์ตัดการเชื่อมต่อจากการปนเปื้อนในสิ่งแวดล้อม เช่น ฝุ่น ความชื้น และความเค็ม ซึ่งสามารถรับประกันได้ว่าสวิตช์แยกสายเหล่านี้มีประสิทธิภาพสม่ำเสมอ การบำรุงรักษาน้อยที่สุด และอายุการใช้งานที่ยาวนานขึ้น

ความปลอดภัยและความคล่องตัว

สวิตช์แยกมีจุดแยกที่มองเห็นหรือกำหนดไว้เพื่อความปลอดภัย พวกมันสร้างและทำลายกระแสโหลดปกติเพิ่มความยืดหยุ่นในการปฏิบัติงานสำหรับโครงข่ายจ่ายพลังงานและการจัดการโหลดโดยไม่ต้องใช้เบรกเกอร์

ความสามารถในการปรับตัว

สวิตช์แยกมักจะใช้สำหรับการกำหนดค่า ระดับแรงดันไฟฟ้า และการใช้งานเฉพาะต่างๆ เช่น การทำเหมืองแร่ การสลับตัวเก็บประจุ ฯลฯ ซึ่งสามารถทำให้เหมาะสมกับความต้องการการกระจายไฟฟ้าทุติยภูมิที่หลากหลาย ตั้งแต่การรวมพลังงานหมุนเวียนไปจนถึงแหล่งจ่ายไฟทางอุตสาหกรรม

ความแตกต่างระหว่างเซอร์กิตเบรกเกอร์และสวิตช์ตัดการเชื่อมต่อคืออะไร?

การทำความเข้าใจความแตกต่างระหว่างเซอร์กิตเบรกเกอร์และตัวตัดการเชื่อมต่อถือเป็นสิ่งสำคัญสำหรับการทำงานของสวิตช์เกียร์ที่ปลอดภัยและมีประสิทธิภาพ

1.ฟังก์ชันหลัก

เซอร์กิตเบรกเกอร์: อุปกรณ์ป้องกันที่ออกแบบมาเพื่อรบกวนกระแสไฟฟ้าขัดข้องและการโอเวอร์โหลดโดยอัตโนมัติ เพื่อปกป้องอุปกรณ์และระบบไฟฟ้า

ตัวตัดการเชื่อมต่อ: อุปกรณ์ปฏิบัติงานและความปลอดภัยที่ใช้ในการแยกส่วนที่มองเห็นได้และเพื่อสลับกระแสโหลดที่กำหนดภายใต้สภาวะปกติ

2.ความสามารถในการหยุดชะงัก

เซอร์กิตเบรกเกอร์: สามารถขัดจังหวะกระแสไฟลัดสูงได้

ตัวตัดการเชื่อมต่อ: ไม่สามารถขัดจังหวะกระแสไฟฟ้าผิดพลาดได้ ทนทานต่อกระแสลัดวงจรในระยะเวลาที่จำกัดเท่านั้นจนกว่าเบรกเกอร์จะล้างข้อผิดพลาด

3.ลำดับการดำเนินงาน

ในระบบทั่วไป อุปกรณ์ทั้งสองจะทำงานร่วมกัน:

ระหว่างการตัดการเชื่อมต่อ: เซอร์กิตเบรกเกอร์จะเปิดก่อนเพื่อหยุดการไหลของกระแส จากนั้นตัวตัดการเชื่อมต่อจะเปิดขึ้นเพื่อให้การแยกอย่างปลอดภัย

ระหว่างการจ่ายไฟ: ตัวตัดการเชื่อมต่อจะปิดก่อน ตามด้วยเซอร์กิตเบรกเกอร์

4.การออกแบบและต้นทุน

เซอร์กิตเบรกเกอร์: ซับซ้อนมากขึ้น โดยมีเทคโนโลยีการชุบอาร์ค (สุญญากาศ, SF₆ ฯลฯ) ส่งผลให้ต้นทุนสูงขึ้น

ตัวแยกการเชื่อมต่อ: การออกแบบทางกลที่เรียบง่ายขึ้น ทำให้ประหยัดมากขึ้นสำหรับการแยกส่วน

เซอร์กิตเบรกเกอร์มีหน้าที่ปกป้องระบบไฟฟ้า ในขณะที่ตัวตัดการเชื่อมต่อสวิตช์แยกแรงดันไฟฟ้าปานกลาง 11KV ช่วยให้มั่นใจในความปลอดภัยของผู้คนและอุปกรณ์ด้วยการแยกระบบไฟฟ้าที่เชื่อถือได้

จะเลือกตัวตัดการเชื่อมต่อสวิตช์แยกแรงดันไฟฟ้าปานกลาง 11KV ที่เหมาะสมได้อย่างไร

เมื่อเลือกรุ่นที่เหมาะสม ให้คำนึงถึง:

แรงดันไฟฟ้า (11kV / 12kV)

พิกัดกระแส (630A / 1250A)

ประเภทการติดตั้ง (RMU, GIS, AIS)

สภาพแวดล้อม (ความชื้น ฝุ่น อุณหภูมิ)

ข้อกำหนดสำหรับโซลูชันที่เป็นมิตรกับสิ่งแวดล้อม (ปลอด SF₆)

สำหรับสถานีย่อยขนาดกะทัดรัด แนะนำให้ใช้โซลูชันที่เป็นฉนวนก๊าซหรือเป็นมิตรกับสิ่งแวดล้อม

การประกันคุณภาพและการทดสอบ

Cotenele ดำเนินการควบคุมคุณภาพอย่างเข้มงวดตลอดการผลิต:

การทดสอบประเภทและการทดสอบตามปกติ

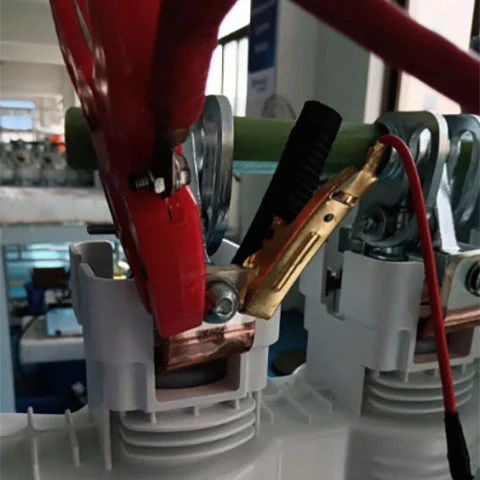

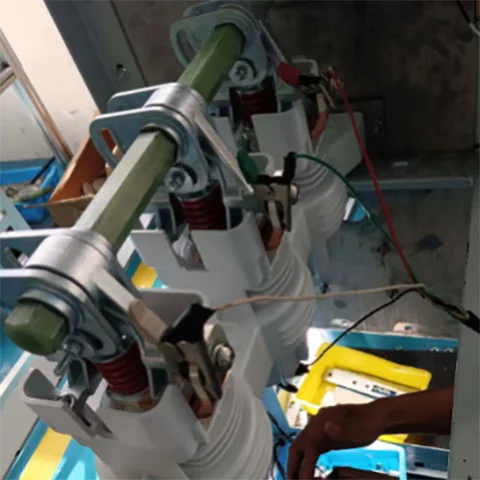

การทดสอบไฟฟ้าแรงสูง

การตรวจสอบโรงงานและการตรวจสอบยืนยันโดยบุคคลที่สาม

ผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐาน ISO9001, ISO14001 และ ISO45001

คำถามที่พบบ่อย

1.ตัวตัดการเชื่อมต่อสวิตช์แยกแรงดันไฟฟ้าปานกลาง 11KV คืออะไร

ตัวตัดการเชื่อมต่อสวิตช์คืออุปกรณ์สวิตชิ่งที่เมื่ออยู่ในตำแหน่งเปิด จะให้การแยกนอกเหนือจากฟังก์ชันสวิตชิ่งมาตรฐาน ได้รับการออกแบบมาเพื่อพกพา สร้าง และตัดกระแสโหลดที่กำหนดภายใต้สภาวะการทำงานปกติ

2.ตัวตัดการเชื่อมต่อสวิตช์ทำงานอย่างไร?

เมื่อปิด กระแสไฟที่กำหนดจะไหลผ่านหน้าสัมผัสแยกหลัก หากต้องการขัดจังหวะกระแสโหลด หน้าสัมผัสเหล่านี้จะเปิดก่อน โดยถ่ายโอนกระแสไปยังห้องขัดจังหวะ เช่น เครื่องขัดขวางสุญญากาศในซีรีส์ GSec และ GSec Air ซึ่งกระแสไฟฟ้าขาด ในระหว่างการปิด หน้าสัมผัสแยกจะสร้างวงจรก่อนที่หน่วยขัดจังหวะจะปิด

3.อะไรที่ทำให้เบรกเกอร์สุญญากาศแตกต่างจากตัวตัดการเชื่อมต่อสวิตช์

ความแตกต่างที่สำคัญคือความสามารถในการป้องกัน: เบรกเกอร์สุญญากาศสามารถล้างกระแสไฟฟ้าขัดข้องเพื่อปกป้องอุปกรณ์ไฟฟ้า แต่ตัวตัดการเชื่อมต่อสวิตช์ไม่ได้ถูกใช้เพื่อขัดจังหวะกระแสฟอลต์ หน้าที่ที่สำคัญที่สุดคือจัดให้มีการแยกอย่างปลอดภัยหลังจากเปิดวงจรแล้ว ทำให้สามารถทำงานในส่วนที่ไม่ได้เชื่อมต่อ และรับประกันฉนวนจากชิ้นส่วนที่มีกระแสไฟฟ้า

4.Cotenele มีตัวตัดการเชื่อมต่อสวิตช์หลายประเภทหรือไม่

ใช่ Cotenele มีการจำแนกประเภทหลักสองประเภท:
ตัวตัดการเชื่อมต่อสวิตช์หุ้มฉนวนอากาศ ใช้สำหรับการแบ่งส่วนสายเคเบิล การสลับหม้อแปลงและมอเตอร์ในสถานีย่อยการกระจายทุติยภูมิ และสำหรับการจ่ายวงจร หม้อแปลง และเครือข่ายกริดหลักของวงแหวน
ตัวแยกการเชื่อมต่อสวิตช์ที่หุ้มฉนวนแก๊ส ตัวแยกกระแสไฟเหล่านี้มีคุณสมบัติของเทคโนโลยี SF6 หรือ SF6 ที่ไม่ต้องบำรุงรักษา ให้ประสิทธิภาพสูง ความน่าเชื่อถือ และอายุการใช้งานยาวนานในขนาดกะทัดรัด

5.ตัวตัดการเชื่อมต่อสวิตช์ Cotenele บำรุงรักษาง่ายหรือไม่

ใช่. ผลิตภัณฑ์ Cotenele มาพร้อมกับบริการโดยละเอียดและคำแนะนำในการบำรุงรักษาจาก Cotenele พร้อมด้วยการสนับสนุนอะไหล่และอุปกรณ์เสริมที่ครอบคลุม

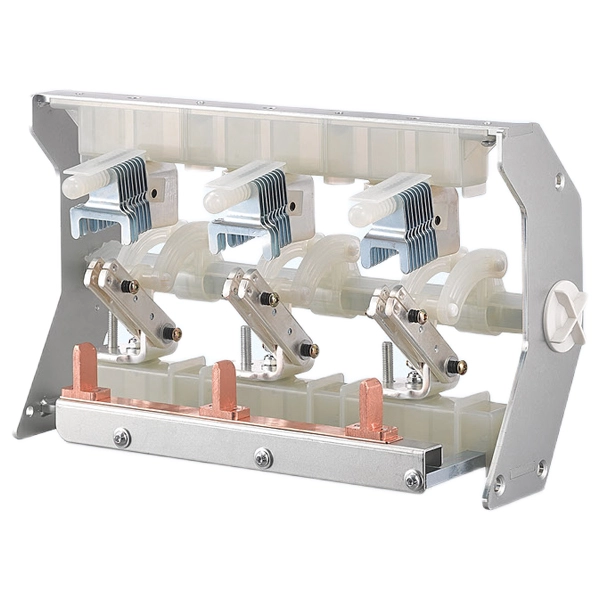

6.สวิตช์แบ่งโหลดฉนวนอากาศในร่ม Cotenele ใช้ทำอะไร?

ใช้สำหรับสวิตช์เกียร์แบบปิดแรงดันไฟฟ้าปานกลาง ยูนิตหลักแบบวงแหวน และสถานีย่อยหม้อแปลงไฟฟ้าขนาดเล็ก สวิตช์หยุดโหลดของเรามีข้อดีคือ การควบคุมกระแสเกินพิกัดที่เชื่อถือได้ และแรงดันไฟฟ้าสูงถึง 40.5 kV และกระแสสูงถึง 1250 A

7.สวิตช์ Cotenele ช่วยปรับปรุงคุณภาพไฟฟ้าและความน่าเชื่อถือได้อย่างไร

อนุญาตให้มีการดำเนินการแตกหักจำนวนมากที่กระแสไฟที่กำหนด และสามารถทนกระแสลัดวงจรได้สูงถึง 31.5 kA เป็นเวลา 1 วินาที มีสวิตช์สายดินพร้อมความสามารถในการผลิต และรับประกันการทำงานในช่วงอุณหภูมิที่กว้าง ช่วยให้ประสิทธิภาพการทำงานสม่ำเสมอและความน่าเชื่อถือของระบบ

8.เหตุใดสวิตช์ Cotenele จึงถือว่าปลอดภัยและเชื่อถือได้?

เมื่อใช้ร่วมกับฟิวส์จำกัดกระแส จะให้การป้องกันที่สมบูรณ์และการหยุดชะงักของกระแสลัดวงจรอย่างปลอดภัย สวิตช์ของเรามีช่องว่างฉนวนที่มองเห็นได้ และตรงตามข้อกำหนดคลาส 2 ของมาตรฐาน IEC 62271-304

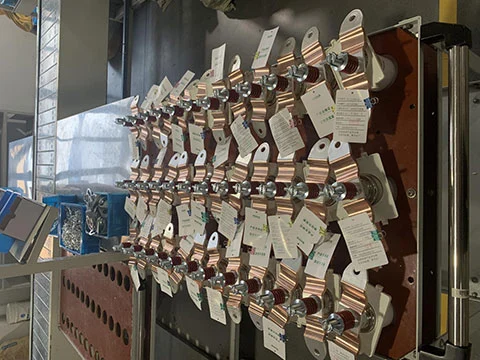

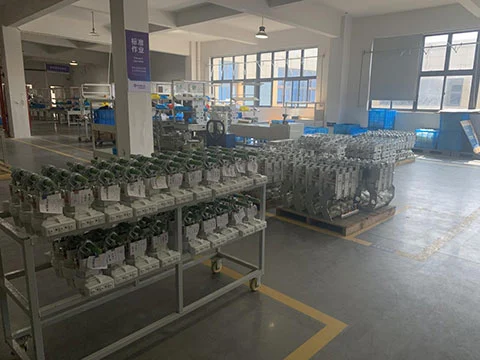

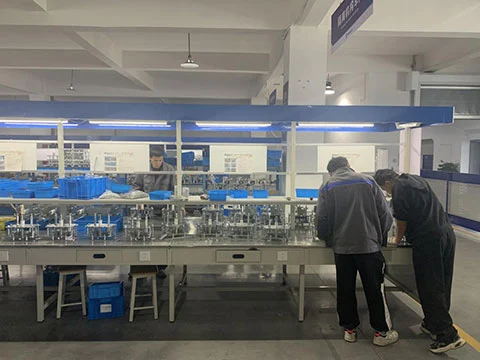

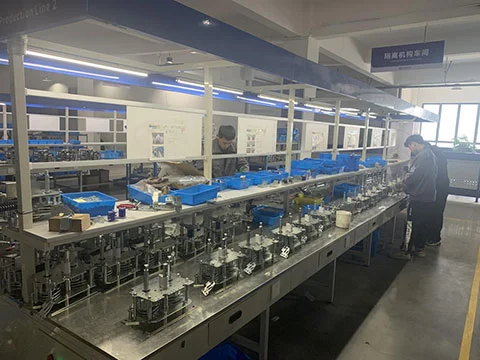

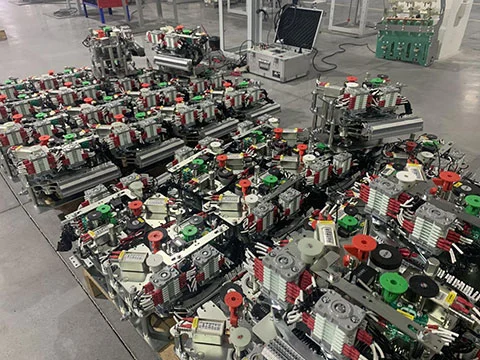

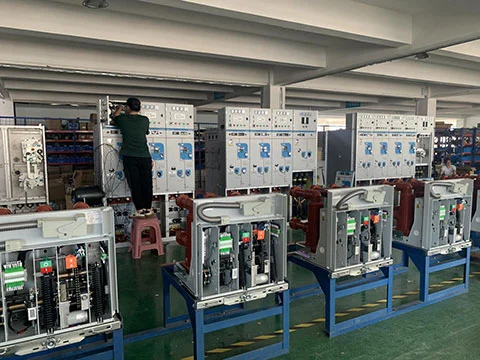

โรงงานของเรา

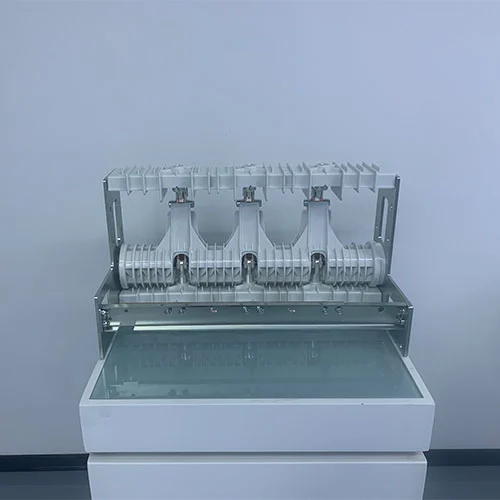

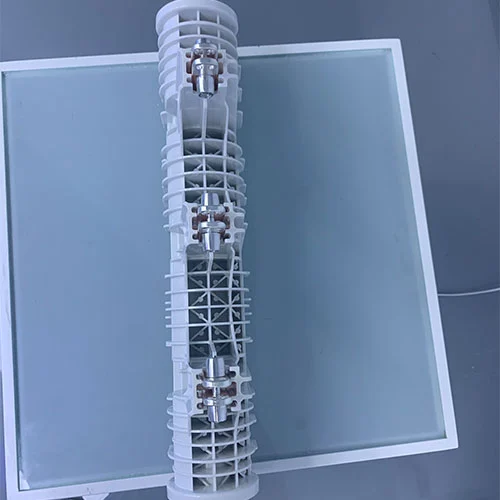

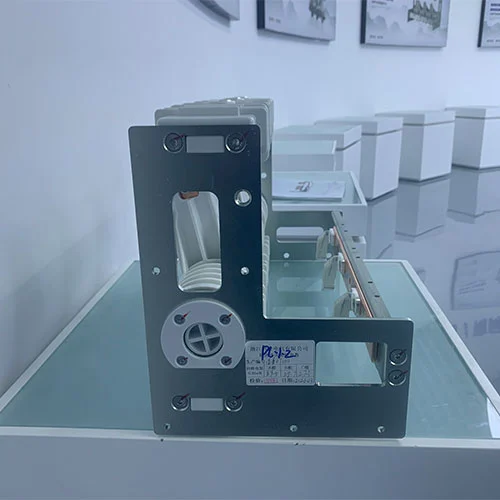

แสดงผลิตภัณฑ์
