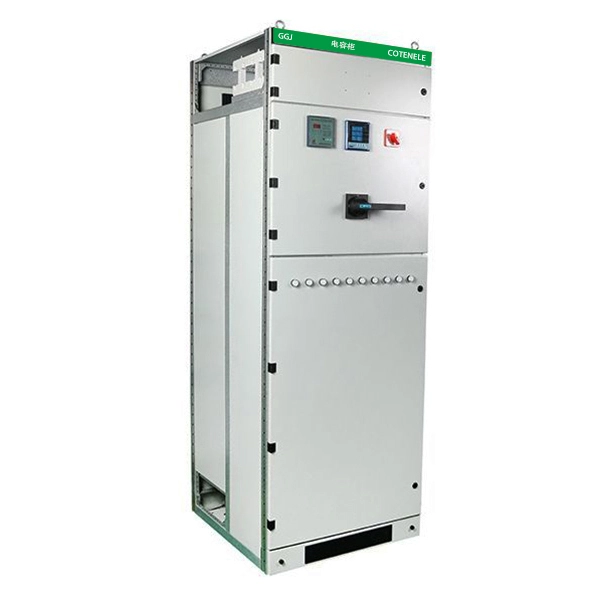

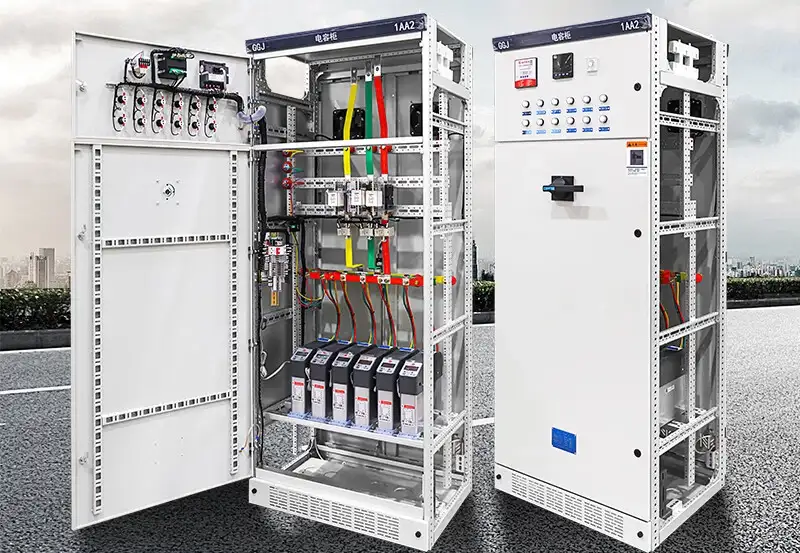

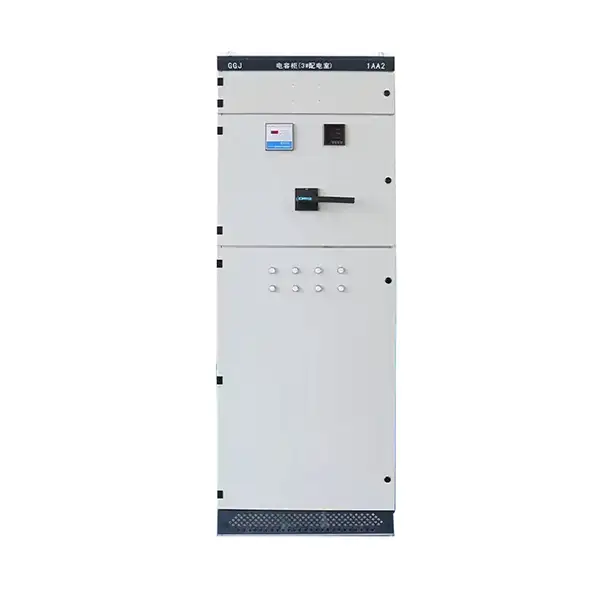

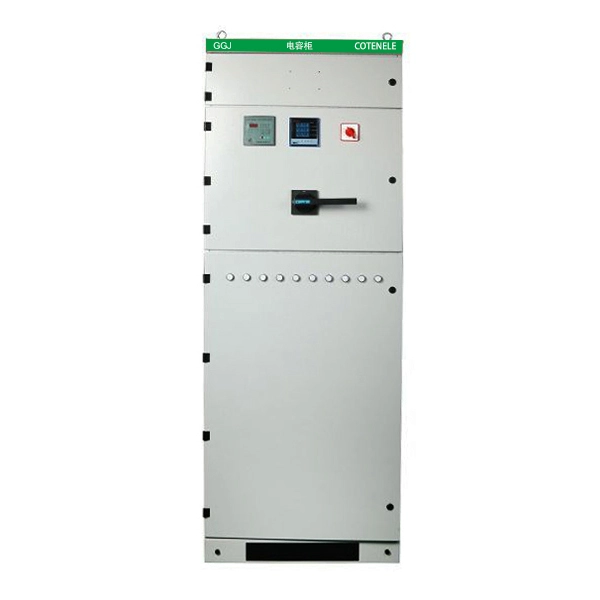

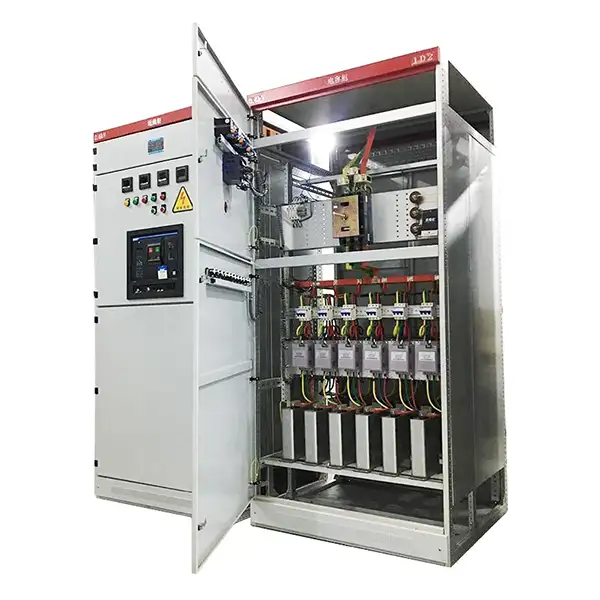

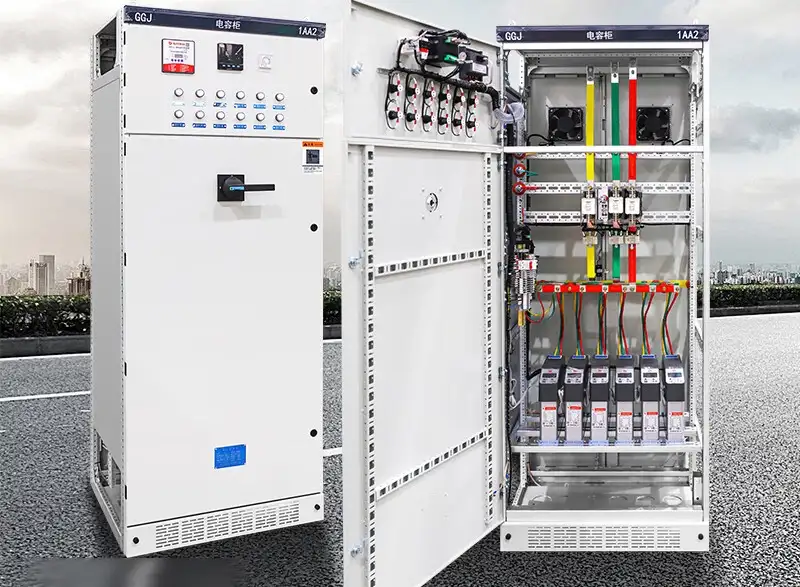

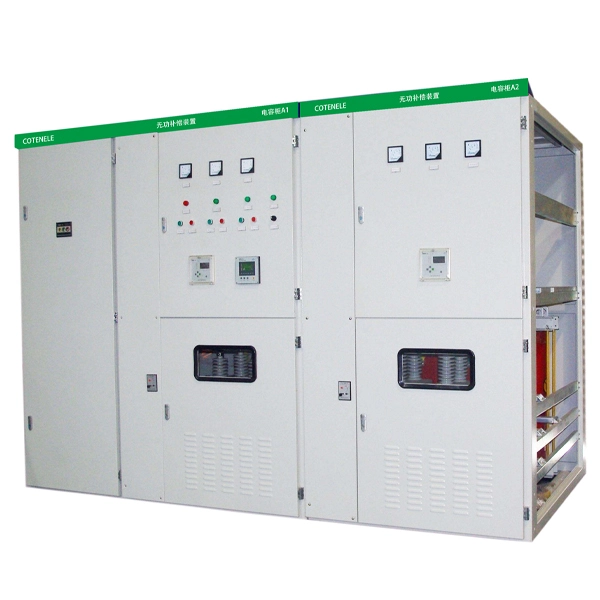

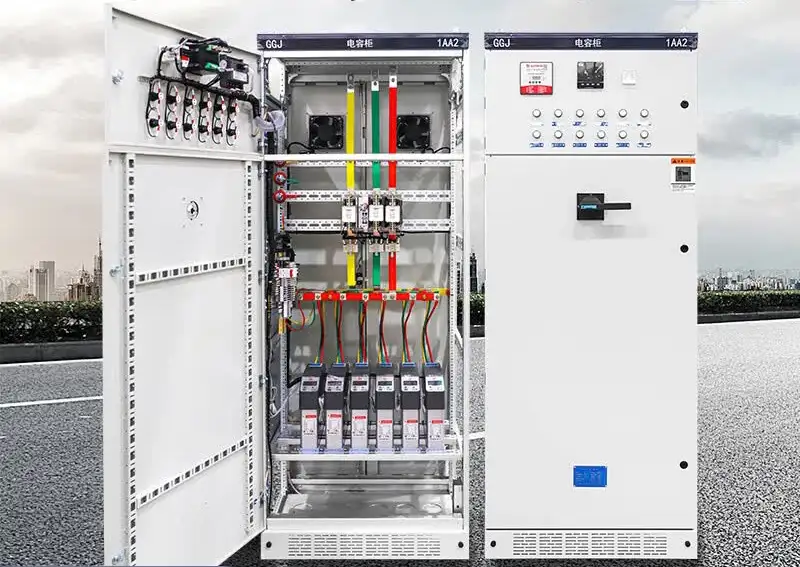

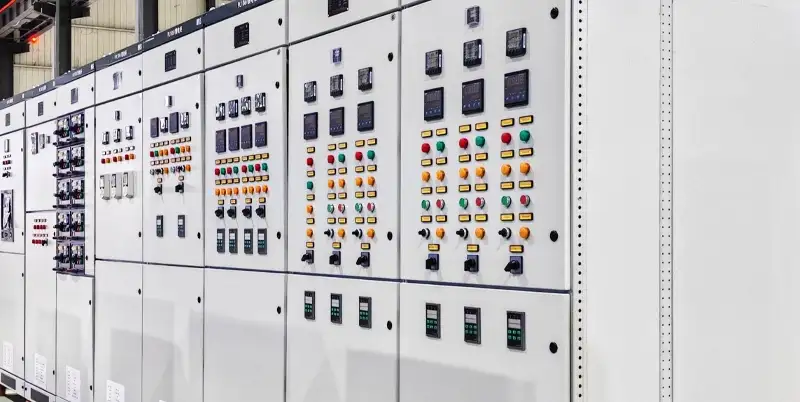

แผง LV อุปกรณ์ชดเชยพลังงานปฏิกิริยาอัตโนมัติ GGJ

แผง LV อุปกรณ์ชดเชยพลังงานปฏิกิริยาอัตโนมัติ GGJ เป็นอุปกรณ์จ่ายพลังงานอัจฉริยะที่ผลิตโดย Cotenele สวิตช์เกียร์แรงดันต่ำนี้ปรับปรุงตัวประกอบกำลังในกริดแรงดันต่ำ 380V โดยการสลับตัวเก็บประจุโดยอัตโนมัติ

ตัวควบคุมไมโครคอมพิวเตอร์ติดตามพลังงานปฏิกิริยาแบบเรียลไทม์ และให้ค่าชดเชยที่เสถียรสูงกว่า 0.95 โดยมีเวลาตอบสนองเร็วถึง 20 มิลลิวินาที ตู้มีฟังก์ชันการป้องกันที่หลากหลายและรองรับการสื่อสารสำหรับการตรวจสอบพลังงาน

ตู้ไฟฟ้าแรงดันต่ำนี้ใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม อาคาร และสิ่งอำนวยความสะดวกในเขตเทศบาล และเหมาะสำหรับหม้อแปลงไฟฟ้าขนาดตั้งแต่ 130 ถึง 600 kVA

อุปกรณ์ชดเชยพลังงานปฏิกิริยาอัตโนมัติของ GGJ เป็นไปตามมาตรฐานระดับชาติและนานาชาติ รวมถึง GB/T 15576, GB 7251.1 และ IEC 60439-1 ซึ่งรับประกันความปลอดภัยและความน่าเชื่อถือในฐานะโซลูชันประหยัดพลังงานสมัยใหม่

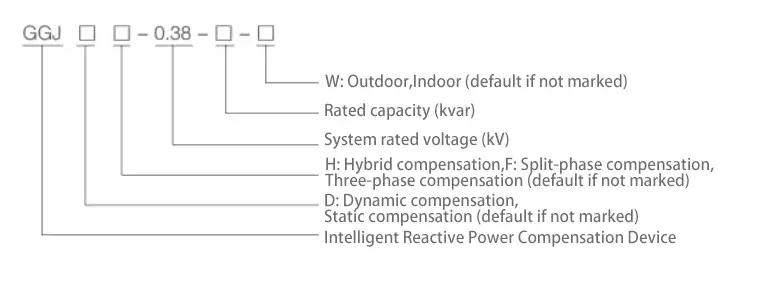

รูปแบบและความหมาย

พารามิเตอร์ทางเทคนิคหลัก

คุณสมบัติผลิตภัณฑ์

• ใช้ตัวควบคุมอัจฉริยะเพื่อการควบคุม ซึ่งมีฟังก์ชันครบถ้วนและประสิทธิภาพที่เชื่อถือได้ โหมดการชดเชยจะเป็นไปโดยอัตโนมัติและสามารถเพิ่มตัวประกอบกำลังให้สูงกว่า 0.9

• การแสดงค่าตัวประกอบกำลังของกริดแบบเรียลไทม์:

• ล้าหลัง (0.00–0.99)

• นำ (0.00–0.99)

• มีฟังก์ชันการป้องกันที่หลากหลาย รวมถึงแรงดันไฟฟ้าเกิน ฮาร์มอนิกเกิน การชดเชยเกิน ความผิดปกติของระบบ การสูญเสียเฟส และการป้องกันการโอเวอร์โหลด

• จดจำการตั้งค่าพารามิเตอร์; พารามิเตอร์จะไม่สูญหายระหว่างไฟฟ้าดับ เมื่อกริดกลับสู่ภาวะปกติ อุปกรณ์จะกลับมาทำงานต่อโดยอัตโนมัติโดยไม่ต้องมีการแทรกแซงด้วยตนเอง

• สามารถชดเชยการแยกเฟสหรือการชดเชยแบบไฮบริดตามเงื่อนไขโหลดบาลานซ์ของกริด

• ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง; สามารถทนต่อพัลส์รบกวนด้วยแอมพลิจูด 2000V จากกริดโดยตรงจากกริด ซึ่งเกินมาตรฐานวิชาชีพระดับชาติ

ฟังก์ชั่นการตรวจสอบเครือข่ายการกระจายพลังงานเสริม

• การวัดแบบเรียลไทม์และการบันทึกรายชั่วโมงของแรงดันไฟฟ้าสามเฟส กระแส ความถี่ กำลังไฟฟ้าที่ใช้งานอยู่ กำลังไฟฟ้ารีแอกทีฟ ตัวประกอบกำลัง พลังงานที่ใช้งาน และพลังงานปฏิกิริยาที่ด้านแรงดันต่ำของหม้อแปลง

• ความเพี้ยนฮาร์มอนิกรวม (THD) ของแรงดันและกระแส รวมถึงเนื้อหาฮาร์มอนิกแต่ละตัวตั้งแต่ลำดับที่ 2 ถึงลำดับที่ 25

• ติดตั้งอินเทอร์เฟซ RS-232 และ RS-485 รองรับการอ่านข้อมูลผ่าน PDA รวมถึงการสื่อสารระยะไกลสำหรับการอ่านมิเตอร์ไร้สาย การทดสอบอุปกรณ์ การตั้งค่าพารามิเตอร์ และการดึงข้อมูลแบบเรียลไทม์และข้อมูลที่บันทึกไว้

• ฟังก์ชันการวิเคราะห์ข้อมูลประกอบด้วยการวิเคราะห์โหลดการทำงาน การสอบถามทางสถิติ การประเมินคุณภาพแหล่งจ่ายไฟแบบครอบคลุม การคำนวณอัตราคุณสมบัติแรงดันไฟฟ้า อัตราโหลดของแหล่งจ่ายไฟ อัตราความน่าเชื่อถือ และอัตราโหลดสูงสุด รวมถึงการสอบถามเกี่ยวกับตัวประกอบกำลัง กำลังไฟฟ้าที่ใช้งานอยู่ และกำลังไฟฟ้ารีแอกทีฟตามช่วงเวลา ระบบยังสามารถสร้างเส้นโค้งของแรงดันเฟส กระแส และตัวประกอบกำลัง และพิมพ์การวิเคราะห์และรายงานทางสถิติที่ครอบคลุมได้

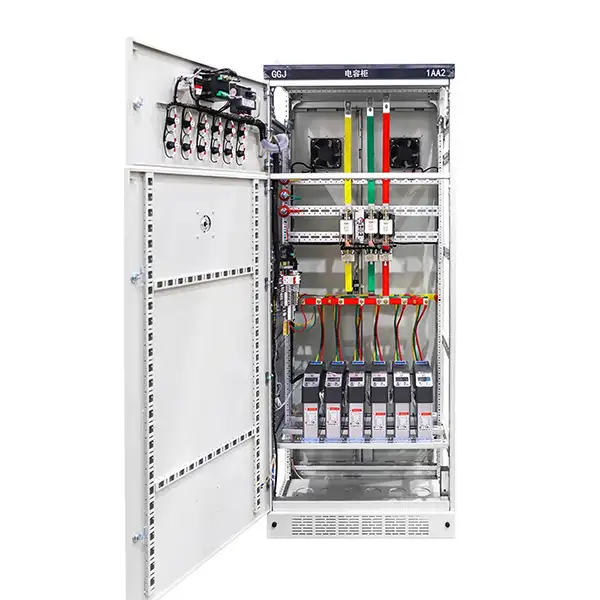

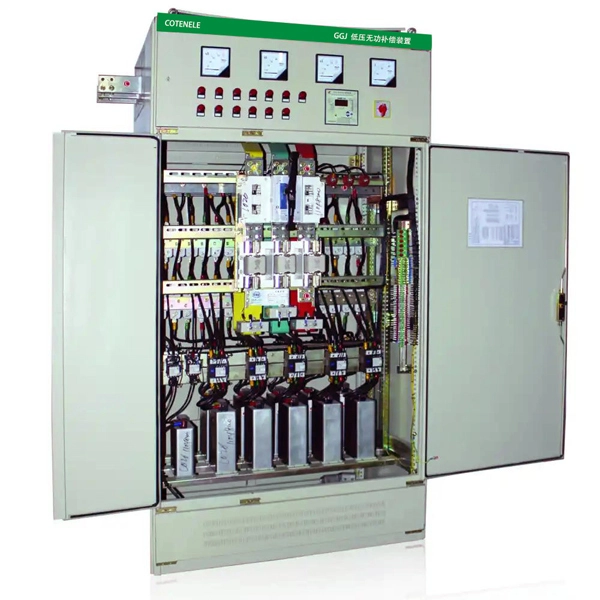

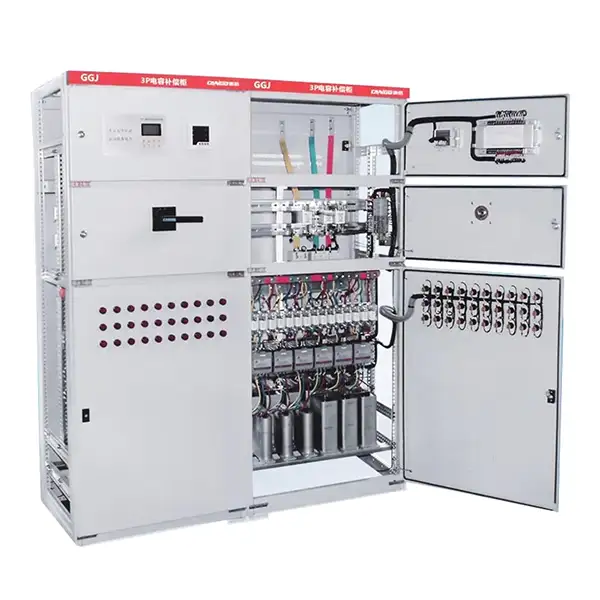

โครงสร้างผลิตภัณฑ์และส่วนประกอบหลัก

แผง LV ของอุปกรณ์ชดเชยพลังงานรีแอกทีฟอัตโนมัติ GGJ ทำจากแผ่นเหล็กรีดเย็นคุณภาพสูงที่มีโครงสร้างปิดและเคลือบสเปรย์ป้องกันการกัดกร่อน ส่วนประกอบหลักประกอบด้วย:

ตัวควบคุมพลังงานปฏิกิริยาอัจฉริยะ:ส่วนประกอบนี้คือ "สมอง" ของอุปกรณ์ชดเชย คอยตรวจสอบกำลังไฟฟ้ารีแอกทีฟและตัวประกอบกำลังแบบเรียลไทม์ และออกคำสั่งสวิตช์

ตัวเก็บประจุไฟ:องค์ประกอบการชดเชยหลักที่สร้างพลังงานปฏิกิริยา การออกแบบสมัยใหม่ส่วนใหญ่ใช้ตัวเก็บประจุแบบรักษาตัวเองแบบแห้ง ซึ่งมีประสิทธิภาพเหนือกว่าแบบเติมน้ำมันแบบดั้งเดิม

อุปกรณ์สวิตชิ่ง:รันคำสั่งคอนโทรลเลอร์เพื่อสลับตัวเก็บประจุเข้า/ออก

ประเภททั่วไป:คอนแทคเตอร์คาปาซิเตอร์และไทริสเตอร์สวิตช์แบบไม่มีสวิตช์ที่รวดเร็ว

ปลดสวิตช์ / ฟิวส์:ให้การเปิด/ปิดไฟหลักและการป้องกันการลัดวงจร

รีเลย์โอเวอร์โหลดความร้อน:ให้การป้องกันโอเวอร์โหลดสำหรับตัวเก็บประจุ

เครื่องมือแสดงผล:แผงมักจะประกอบด้วยมิเตอร์วัดกำลังไฟฟ้า แอมมิเตอร์ โวลต์มิเตอร์สำหรับการตรวจสอบแบบเรียลไทม์

หลักการทำงาน

ตัวควบคุมภายในตู้จะตรวจสอบสัญญาณแรงดันและกระแสของกริดอย่างต่อเนื่อง โดยคำนวณกำลังรีแอกทีฟและตัวประกอบกำลังแบบเรียลไทม์

เมื่อตัวประกอบกำลังต่ำกว่าค่าเป้าหมายที่ตั้งไว้ล่วงหน้า (เช่น 0.95) ตัวควบคุมจะสลับช่องเก็บประจุตั้งแต่หนึ่งช่องขึ้นไปโดยอัตโนมัติผ่านอุปกรณ์สวิตช์

เนื่องจากกระแสไฟฟ้าของตัวเก็บประจุทำให้เกิดแรงดันไฟฟ้า กระแสไฟฟ้ารีแอกทีฟแบบคาปาซิทีฟจะชดเชยกระแสรีแอกทีฟที่ล้าหลังของโหลดอุปนัย ดังนั้นจึงเพิ่มตัวประกอบกำลังของกริดให้เป็นค่าเป้าหมาย และบรรลุความสมดุลของพลังงานรีแอกทีฟในพื้นที่

กระบวนการควบคุมอัตโนมัติแบบวงปิดนี้ช่วยให้แน่ใจว่าตู้ GGJ ติดตามการเปลี่ยนแปลงโหลดได้อย่างแม่นยำ ในขณะเดียวกันก็หลีกเลี่ยงการชดเชยทั้งการชดเชยที่มากเกินไปและการชดเชยที่น้อยเกินไป ทำให้กริดอยู่ในสถานะการทำงานที่มีประสิทธิภาพ

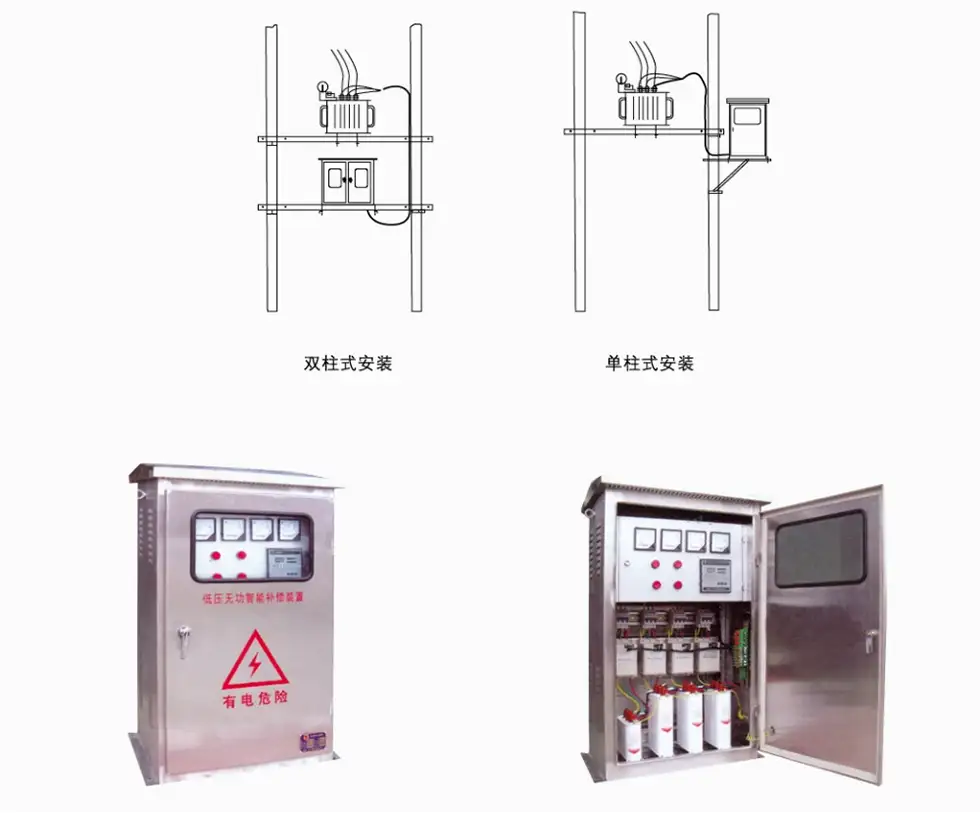

วิธีการติดตั้งแบบติดเสากลางแจ้ง
