กลไกการทำงานของเซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลาง 33KV

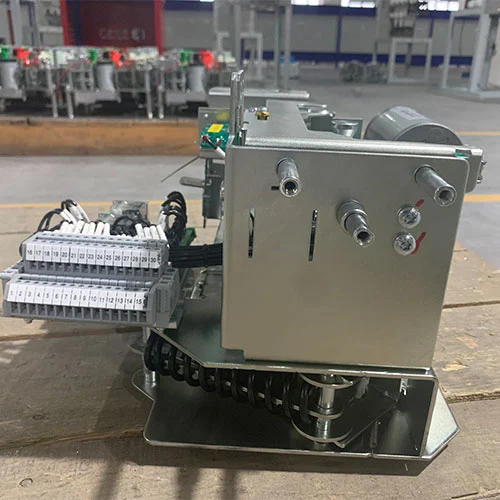

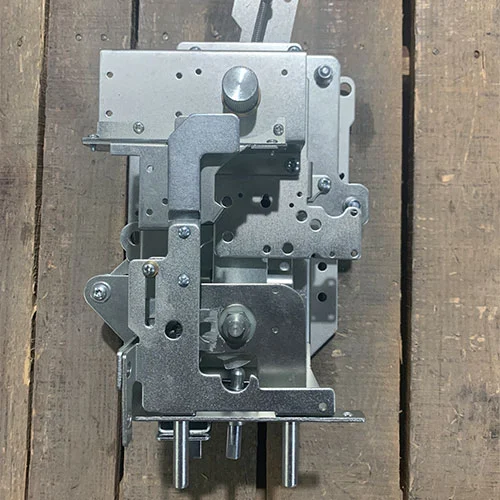

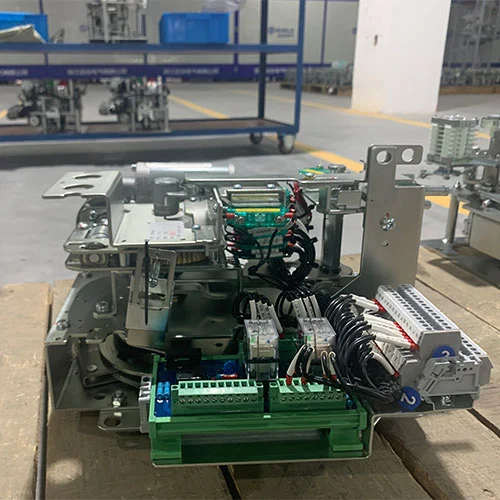

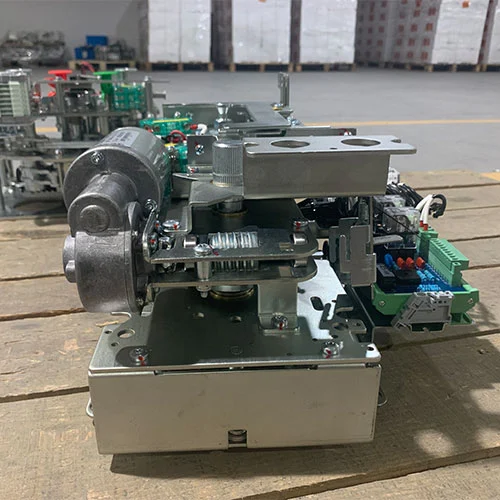

กลไกการทำงานของเซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลาง KDCM-40.5/630-20-X 33kV เป็นแอคชูเอเตอร์ที่มีความน่าเชื่อถือสูง ออกแบบมาสำหรับระบบสวิตช์เกียร์ 12kV–40.5kV รวมถึง Ring Main Units (RMU) สวิตช์เกียร์แบบหุ้มฉนวนแก๊ส (GIS) และสวิตช์เกียร์แบบหุ้มฉนวนอากาศ (AIS)

ออกแบบและผลิตโดย Cotenele International Trade (Wenzhou) Co., Ltd กลไกนี้รวมระบบพลังงานสะสมแบบสปริงคู่ (สปริงดึงแบบปิด + สปริงอัดแบบเปิด) ทำให้มั่นใจได้ถึงประสิทธิภาพการสวิตชิ่งที่รวดเร็ว เสถียร และทำซ้ำได้ในสภาพแวดล้อมการกระจายพลังงานที่มีความต้องการสูง เช่น สถานีย่อย โครงการพลังงานหมุนเวียน และกริดอุตสาหกรรม

1.อายุการใช้งานของเครื่องจักรเกิน 10,000 ครั้ง

2. การทำงานที่มั่นคงโดยไม่ขึ้นกับความเร็วของผู้ปฏิบัติงาน

3.Designed for vacuum and SF₆ circuit breakers

4.พิสูจน์แล้วในโครงการพลังงานลม เซลล์แสงอาทิตย์ รถไฟ และเหมืองแร่

รุ่นสินค้า

เหตุใดกลไกนี้จึงมีความสำคัญอย่างยิ่งในโครงการในโลกแห่งความเป็นจริง

ในระบบจำหน่ายไฟฟ้าแรงดันปานกลาง กลไกการทำงานจะกำหนดความน่าเชื่อถือของเบรกเกอร์โดยตรง

โครงการของเราประกอบด้วย:

สถานีไฟฟ้าย่อย 110kV

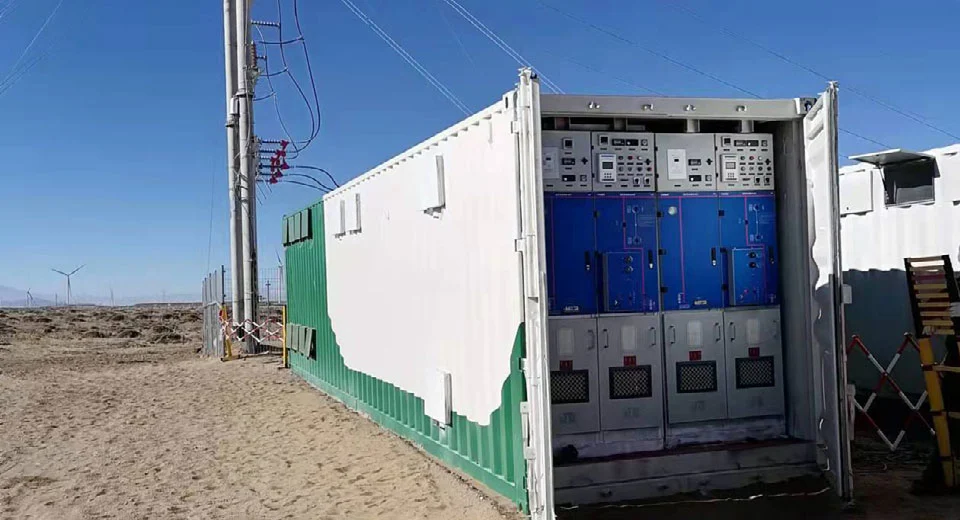

ศูนย์ควบคุมพลังงานลมนอกชายฝั่ง

โรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่ (ระดับ GW)

จากประสบการณ์โครงการที่ผ่านมาของเรา กว่า 70% ของความล้มเหลวของเซอร์กิตเบรกเกอร์เกี่ยวข้องกับความไม่เสถียรทางกลหรือความล่าช้าในการปฏิบัติงาน

ดังนั้นกลไกการทำงานของเซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลาง 33kV ของเราจึงมุ่งเน้นไปที่ลักษณะดังต่อไปนี้:

การตอบสนองด้วยความเร็วสูงสม่ำเสมอ

ความทนทานทางกลภายใต้การดำเนินการสลับบ่อยครั้ง

กลไกการประสานที่ไม่ปลอดภัยเพื่อป้องกันการทำงานผิดพลาด

คู่มือการใช้งาน:

เป็นสิ่งสำคัญมากสำหรับความปลอดภัยและอายุการใช้งานของอุปกรณ์ในการทำงานที่เหมาะสมของกลไก คำแนะนำต่อไปนี้จะสรุปขั้นตอนมาตรฐานสำหรับการใช้งานด้วยตนเอง

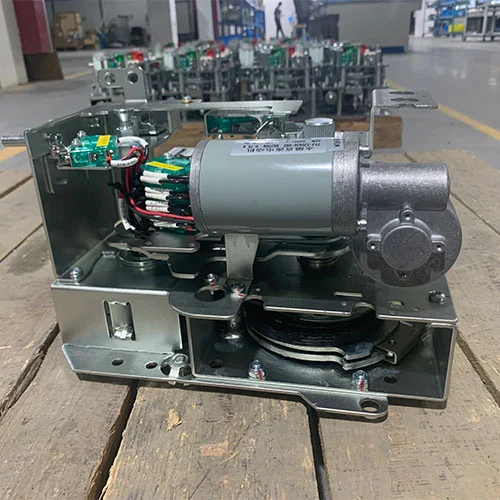

ก. การจัดเก็บพลังงาน (การชาร์จ)

คู่มือการใช้งาน:ใส่ที่จับควบคุมการทำงานเฉพาะเข้าไปในเพลาชาร์จซึ่งอยู่ที่ด้านล่างขวาของกลไก หมุนที่จับตามเข็มนาฬิกาแล้วหมุนที่จับเมื่อได้ยินเสียง 'คลิก' จากนั้นหยุด หมายความว่าอุปกรณ์เก็บพลังงานถูกล็อค โปรดยืนยันว่าตัวบ่งชี้ 'การชาร์จ/การคายประจุ' แสดงสถานะ 'การชาร์จ'

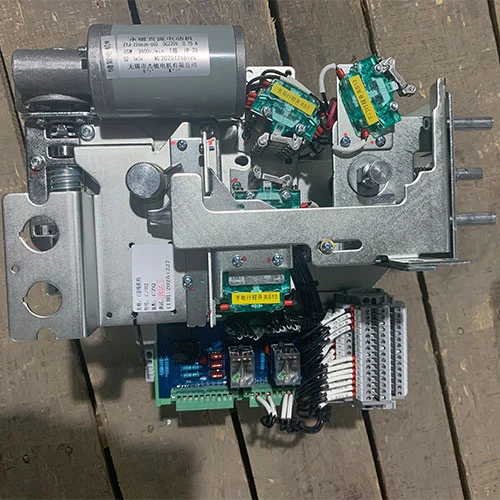

การทำงานของระบบไฟฟ้า:ต้องแน่ใจว่าวงจรควบคุมรองถูกต้องและเปิดเครื่องก่อน เมื่อจ่ายไฟให้กับแอคชูเอเตอร์ของเซอร์กิตเบรกเกอร์ มอเตอร์จะทำงานโดยอัตโนมัติ หยุดโดยอัตโนมัติหลังจากการชาร์จเสร็จสิ้น

ข. การดำเนินการปิด

คู่มือ:กดปุ่มสีเขียวให้แน่น สปริงปิดจะปล่อยพลังงานออกมา ส่งผลให้เบรกเกอร์อยู่ในตำแหน่งปิด สังเกตตัวบ่งชี้ทางกลไกบนกลไกเพื่อยืนยันสถานะ "ปิด"

ไฟฟ้า:แอคชูเอเตอร์ปฏิบัติการจะส่งสัญญาณไฟฟ้าไปยังขดลวดแม่เหล็กไฟฟ้าแบบปิด ลูกสูบแม่เหล็กไฟฟ้าจะชนหัวเข็มขัดล็อค เพื่อรีเซ็ตตัวกระตุ้นเบรกเกอร์ และกระบวนการนี้จะเหมือนกับการทำงานแบบแมนนวลทุกประการ

ค. การเปิดดำเนินการ

คู่มือ:กดปุ่มสีแดงอย่างแรง การเปิดสปริงจะปล่อยพลังงานที่สะสมไว้ ส่งผลให้เซอร์กิตเบรกเกอร์กระโดดไปยังตำแหน่งเปิด

ไฟฟ้า:ส่งสัญญาณไปที่ขดลวดโซลินอยด์เปิด (สับเปลี่ยน) เบรกเกอร์จะเปิดทันที

หมายเหตุการปฏิบัติตามข้อกำหนด

การดำเนินการทั้งหมดจะต้องดำเนินการตามลำดับอินเทอร์ล็อคเมื่อมีตัวแยกวงจร กลไกการทำงานของเซอร์กิตเบรกเกอร์แรงดันไฟฟ้าปานกลาง 33KV ได้รับการออกแบบมาเพื่อป้องกันการทำงานที่อาจนำไปสู่การกำหนดค่าสวิตช์ที่เป็นอันตราย อุปกรณ์นี้ได้รับการออกแบบตามมาตรฐานสากล รวมถึง GB1984 และ GB/T1985 เพื่อให้มั่นใจถึงประสิทธิภาพและการปฏิบัติตามความปลอดภัยในเครือข่าย AC ไฟฟ้าแรงสูง

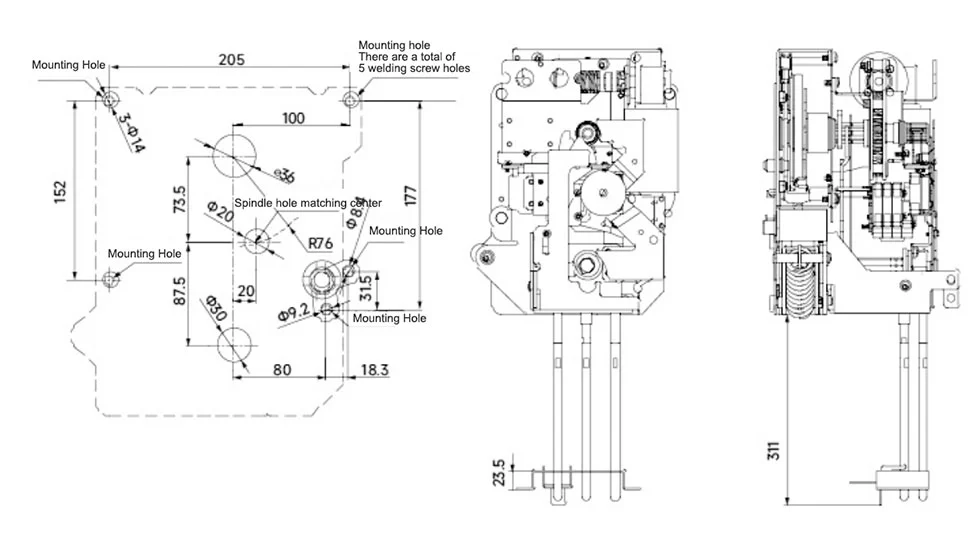

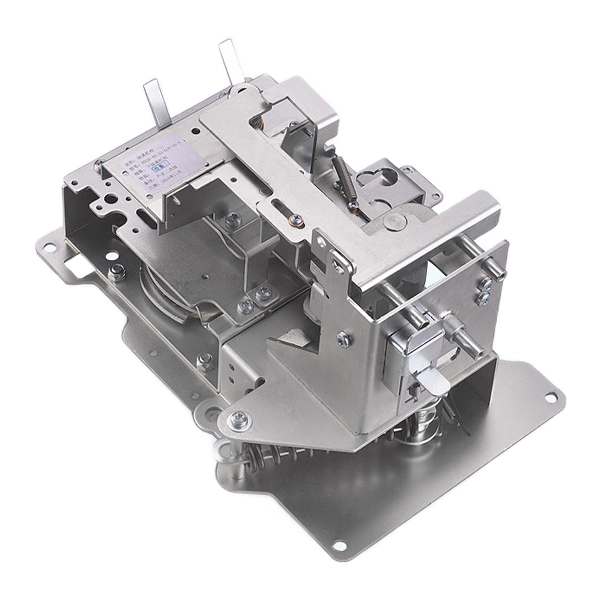

ลักษณะและขนาด

การปฏิบัติตามและมาตรฐาน

กลไกการทำงานนี้ได้รับการออกแบบและทดสอบตาม:

GB1984 - เบรกเกอร์วงจรไฟฟ้าแรงสูง AC

GB/T1985 – ตัวตัดการเชื่อมต่อ AC ไฟฟ้าแรงสูง

รวมกับใบรับรองของบริษัท:

ISO9001 (คุณภาพ)

ISO14001 (สิ่งแวดล้อม)

ISO45001 (อาชีวอนามัยและความปลอดภัย)

การใช้งาน

ใช้กันอย่างแพร่หลายใน:

Power substations (10kV–110kV systems)

พลังงานทดแทน (พลังงานลม/โซลาร์ฟาร์ม)

แหล่งจ่ายไฟทางรถไฟและรถไฟใต้ดิน

โรงงานปิโตรเคมี

การทำเหมืองแร่และอุตสาหกรรมหนัก

ทำไมถึงเลือกโคเทเนเล?

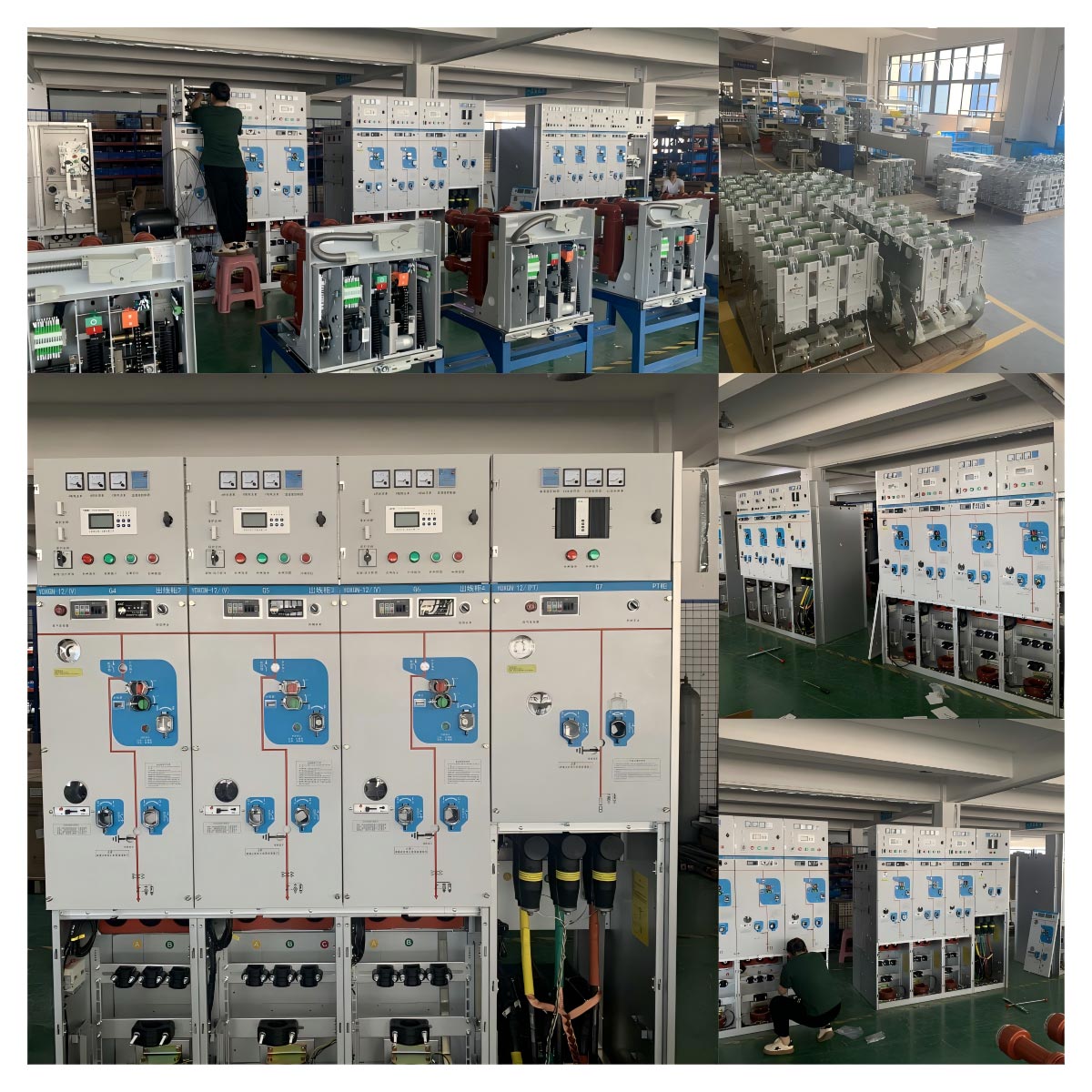

1.ความสามารถในการผลิตที่แท้จริง

ฐานการผลิต 30,000 ตารางเมตร

การวิจัยและพัฒนาภายในองค์กรสำหรับส่วนประกอบสวิตช์เกียร์หลัก

2.มีประสบการณ์ด้านวิศวกรรมที่พิสูจน์แล้ว

จัดส่งไปที่:

โครงการพลังงานลม

ฐานไฟฟ้าโซลาร์เซลล์ (GW-scale)

โครงการสถานีไฟฟ้าย่อยระหว่างประเทศ

3.นวัตกรรมอย่างต่อเนื่อง

การอัพเกรดกลไก RHSV 3 รุ่น

การออกแบบที่ได้รับการจดสิทธิบัตรหลายรายการ

4.เน้นเทคโนโลยีสีเขียว

การพัฒนาสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม

สนับสนุนระบบไฟฟ้าคาร์บอนต่ำทั่วโลก

แสดงผลิตภัณฑ์
