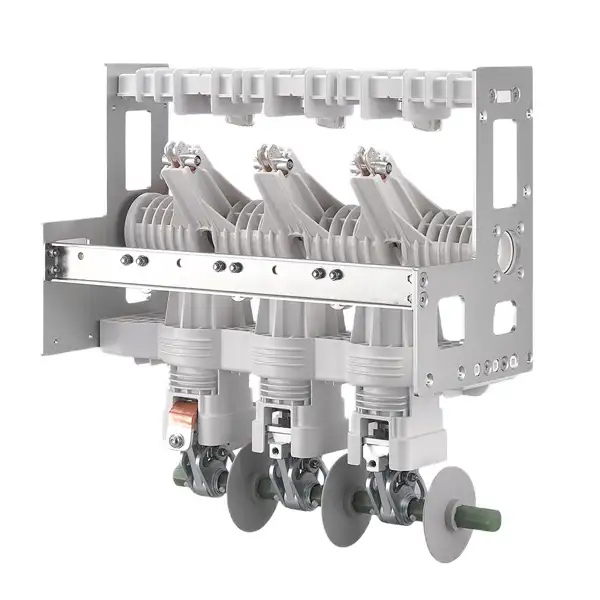

เซอร์กิตเบรกเกอร์สุญญากาศ MV 11KV พร้อมสวิตช์แยกไอโซเลเตอร์

กระแสไฟฟ้าทนในระยะเวลาอันสั้นของวงจรหลักตรงตามข้อกำหนด 20kA (4 วินาที) และ 25kA (3 วินาที) อายุการใช้งานเชิงกลของเบรกเกอร์วงจรสุญญากาศมากกว่า 10,000 ครั้ง และอายุการใช้งานเชิงกลของสวิตช์แยกมากกว่า 3,000 ครั้ง กระแสไฟทนระยะสั้นของสวิตช์กราวด์ตรงกับ 20kA (4 วินาที) และอายุการใช้งานเชิงกลคือ 3,000 ครั้ง

เซอร์กิตเบรกเกอร์สุญญากาศ MV รุ่น KDSV-12D/630-20-S ชนิด 11KV พร้อมสวิตช์แยกสาย มักใช้ในระบบกระจายและควบคุมพลังงานแรงดันปานกลาง การรวมกันของเซอร์กิตเบรกเกอร์สุญญากาศกับตัวแยกนี้ใช้ความสามารถในการดับอาร์กที่เหนือกว่าและการบำรุงรักษาตัวขัดขวางสุญญากาศเกือบฟรี พร้อมฟังก์ชันความปลอดภัยที่สำคัญของช่องว่างการแยกที่มองเห็นได้ซึ่งมาจากตัวตัดการเชื่อมต่อ

เซอร์กิตเบรกเกอร์สุญญากาศนี้มักใช้สำหรับการติดตั้งในอาคารในระบบจ่ายไฟ AC สามเฟส 3kV ถึง 40.5kV, 50/60Hz อุปกรณ์ไฟฟ้านี้มีความสำคัญมากในสวิตช์เกียร์สมัยใหม่ ซึ่งสามารถรับประกันความปลอดภัยในการดำเนินงาน ความน่าเชื่อถือของระบบ และการจัดการพลังงานอย่างมีประสิทธิภาพในการใช้งานที่ต้องการสวิตช์บ่อยครั้ง ความทนทานสูง และอุปกรณ์ที่ไม่ต้องบำรุงรักษาและไม่ใช้น้ำมัน

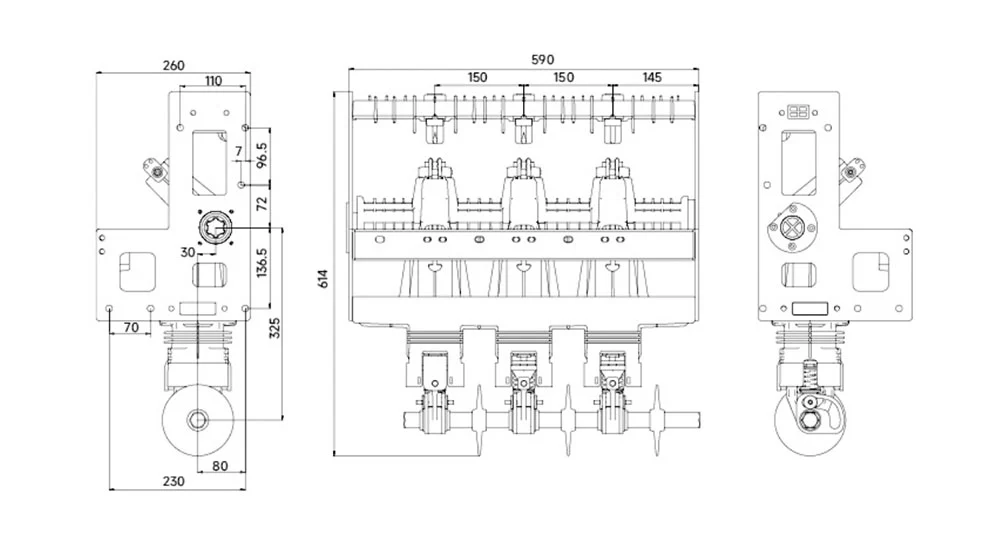

รูปลักษณ์และมิติ

รูปแบบและความหมาย

เบรกเกอร์สุญญากาศคืออะไร?

เซอร์กิตเบรกเกอร์สุญญากาศ MV ขนาด 11KV พร้อมสวิตช์แยกไอโซเลเตอร์เป็นอุปกรณ์สวิตชิ่งไฟฟ้าขั้นสูงที่ตัดกระแสไฟฟ้าโดยการแยกหน้าสัมผัสออกจากห้องสุญญากาศ หรือที่เรียกว่าอุปกรณ์ขัดขวางสุญญากาศ สุญญากาศทำหน้าที่เป็นทั้งตัวกลางในการดับอาร์กและตัวกลางที่เป็นฉนวน ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัย เชื่อถือได้ และไม่ต้องบำรุงรักษา

การออกแบบ VCB ขึ้นอยู่กับระบบย่อยที่จำเป็นสามระบบ:

1.เครื่องขัดขวางสูญญากาศ

ซองฉนวน:ตัวเรือนเซรามิกหรือแก้วรักษาสุญญากาศสูงภายใน

ติดต่อ:ทำจากโลหะผสมทองแดงชนิดพิเศษ มักจะสร้างสนามแม่เหล็กตามยาวเพื่อรักษาเสถียรภาพและกระจายส่วนโค้ง เพิ่มประสิทธิภาพ

ระบบป้องกัน:โล่โลหะช่วยปกป้องเปลือกฉนวนจากการสะสมของไอและรักษาสนามไฟฟ้าให้สม่ำเสมอ

2.กลไกการทำงาน

ให้พลังงานในการเปิดและปิดหน้าสัมผัส

ประเภททั่วไป:ระบบที่ทำงานด้วยสปริง (แบบแมนนวลหรือแบบชาร์จด้วยมอเตอร์) และโซลินอยด์แม่เหล็กไฟฟ้า ช่วยให้สามารถสวิตชิ่งได้อย่างรวดเร็วและเชื่อถือได้

3. โครงรองรับและฉนวน

เก็บผู้ขัดขวางและกลไกไว้อย่างปลอดภัย

รวมถึงเฟรมหลัก ฉนวน และขั้วต่อสำหรับการเชื่อมต่อภายนอก

ช่วยให้มั่นใจได้ถึงการประกอบที่กะทัดรัด มั่นคง และแข็งแรงทางกลไก

ข้อได้เปรียบที่สำคัญ

1. การออกแบบที่กะทัดรัดและน้ำหนักเบาเพื่อการติดตั้งง่าย

2. มีความทนทานสูงโดยต้องบำรุงรักษาน้อยที่สุด

3. การทำงานซ้ำๆ โดยไม่ทำให้ประสิทธิภาพลดลง

4. เหมาะสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลาง ระบบอุตสาหกรรม และไซต์ที่มีความอ่อนไหวต่อสิ่งแวดล้อม

พารามิเตอร์ทางเทคนิค

ขอบเขตการสมัคร

การสลับที่ปลอดภัย เชื่อถือได้ และบ่อยครั้งมีความสำคัญมากในระบบจ่ายไฟ เซอร์กิตเบรกเกอร์สุญญากาศ MV ขนาด 11KV พร้อมสวิตช์แยกสายเป็นตัวเลือกที่ต้องการ การใช้งานหลักของเบรกเกอร์ cacuum มีดังต่อไปนี้:

อุปกรณ์อุตสาหกรรม: เบรกเกอร์เวอร์คิวอิทสุญญากาศสามารถควบคุมและปกป้องอุปกรณ์ไฟฟ้าที่สำคัญ เช่น หม้อแปลง แบตเตอรีตัวเก็บประจุ และมอเตอร์ขนาดใหญ่

การผลิตไฟฟ้าและสถานีไฟฟ้าย่อย: ใช้สำหรับปกป้องเครื่องป้อนและภายในระบบไฟฟ้าเสริม

การจำหน่ายไฟฟ้าเชิงพาณิชย์: ติดตั้งในสวิตช์เกียร์ประหยัดพื้นที่ เช่น หุ้มโลหะ (รวมทั้งแผงสวิตช์แบบถอดได้) หรือแผงสวิตช์แบบตายตัว ข้อได้เปรียบที่สำคัญมากของเบรกเกอร์วงจรสุญญากาศคือไม่มีน้ำมันใดๆ ซึ่งทำให้เบรกเกอร์วงจรสุญญากาศเหมาะมากสำหรับไซต์ที่มีความอ่อนไหวต่อสิ่งแวดล้อม พื้นที่ที่มีความเสี่ยงต่อการเกิดไฟไหม้สูง และทุกสถานการณ์ที่ต้องการลดการบำรุงรักษา

เซอร์กิตเบรกเกอร์ VS ตัวตัดการเชื่อมต่อ

หากติดตั้งเป็นชิ้นเดียว เบรกเกอร์สุญญากาศจะมีฟังก์ชันพื้นฐานที่แตกต่างและเสริมด้วยตัวแยกวงจร:

เบรกเกอร์สุญญากาศ:

ฟังก์ชั่นหลัก:สร้าง พกพา และทำลายกระแสโหลดภายใต้สภาวะปกติ และเพื่อขัดจังหวะกระแสความผิดปกติภายใต้สภาวะที่ผิดปกติ มันถูกออกแบบให้เป็นอุปกรณ์ทำลายโอ๊ดและทำลายความผิด

การดำเนินการ:สามารถทำงานได้ภายใต้ภาระ เครื่องขัดขวางสุญญากาศของ VCB ใช้เพื่อดับส่วนโค้งพลังงานสูงที่เกิดขึ้นเมื่อกระแสไฟฟ้าถูกขัดจังหวะอย่างปลอดภัย

ความปลอดภัย:เบรกเกอร์วงจรสุญญากาศจะช่วยป้องกันอุปกรณ์ดาวน์สตรีมโดยการล้างข้อผิดพลาด โดยประสานกับรีเลย์ป้องกัน

ตัวตัดการเชื่อมต่อ:

ฟังก์ชั่นหลัก:เพื่อให้มีช่องว่างอากาศทางกายภาพที่มองเห็นได้ในวงจรที่ไม่มีพลังงานเพื่อการแยกและความปลอดภัยเมื่ออุปกรณ์จำเป็นต้องบำรุงรักษา เป็นอุปกรณ์ที่ไม่โหลดโดยเด็ดขาด

การดำเนินการ:ต้องใช้งานเฉพาะเมื่อวงจรถูกตัดพลังงานเท่านั้น (เช่น หลังจากที่เซอร์กิตเบรกเกอร์อัพสตรีมเปิด) ไม่มีความสามารถในการดับอาร์กที่ออกแบบมา และไม่สามารถขัดขวางโหลดหรือกระแสไฟฟ้าขัดข้องได้อย่างปลอดภัย

ความปลอดภัย:ตัวแยกสามารถรับประกันจุดแยกที่ปลอดภัย ช่วยให้ผู้ปฏิบัติงานทำงานในส่วนท้ายน้ำโดยไม่ต้องตรวจสอบแรงดันไฟฟ้าใดๆ

เบรกเกอร์วงจรสุญญากาศเป็นอุปกรณ์ป้องกันและควบคุมที่ใช้ในการตัดกระแสไฟฟ้า ในขณะที่สวิตช์ตัดการเชื่อมต่อเป็นอุปกรณ์ป้องกันความปลอดภัยแบบพาสซีฟที่ใช้เพื่อสร้างการแยกส่วนที่มองเห็นได้ เซอร์กิตเบรกเกอร์สุญญากาศ MV ขนาด 11kV พร้อมสวิตช์แยกวงจรของเราช่วยให้สามารถลำดับการตัดวงจรได้อย่างปลอดภัย:เบรกเกอร์สุญญากาศจะตัดการเชื่อมต่อวงจร ตามด้วยสวิตช์ตัดการเชื่อมต่อ ทำให้เกิดจุดแยกที่บำรุงรักษาได้ง่าย ซึ่งโดยทั่วไปจะมองเห็นได้ผ่านหน้าต่างสังเกตหรือตัวบ่งชี้ทางกล การรวมกันของเบรกเกอร์สุญญากาศและสวิตช์ตัดการเชื่อมต่อนี้เป็นส่วนประกอบที่สำคัญและเชื่อถือได้ในสวิตช์เกียร์แรงดันปานกลาง

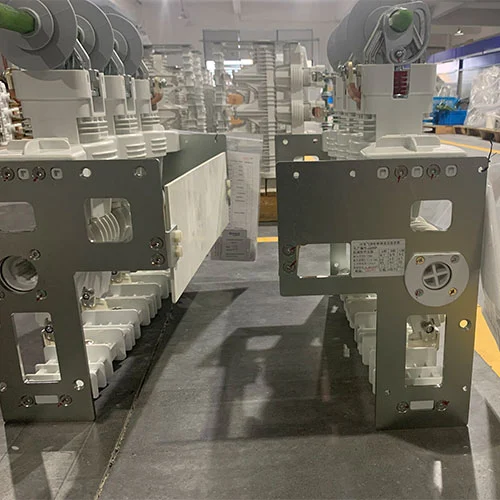

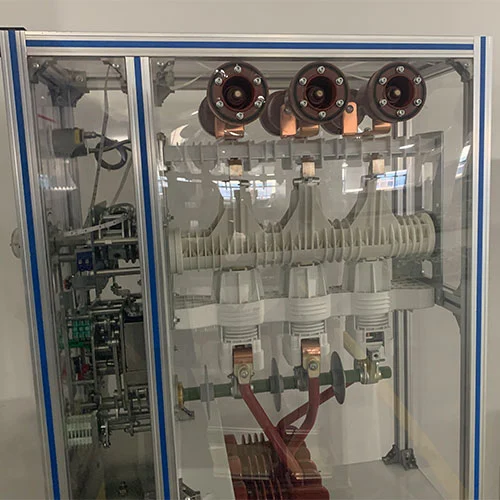

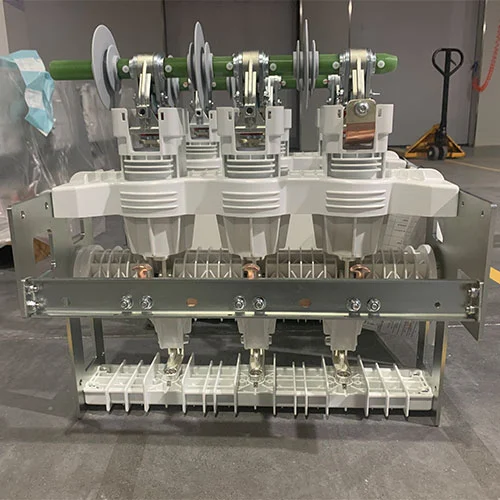

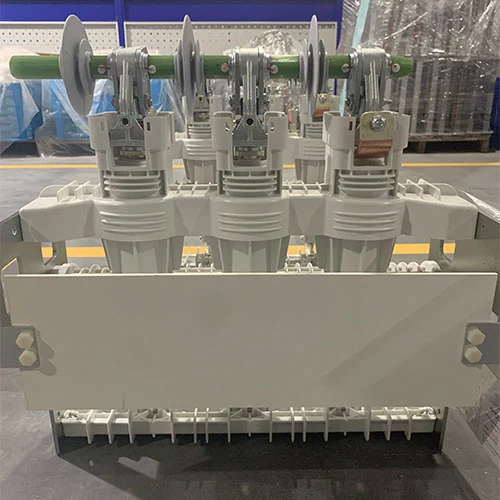

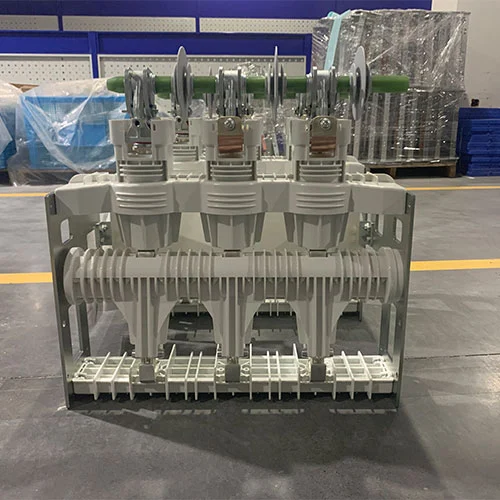

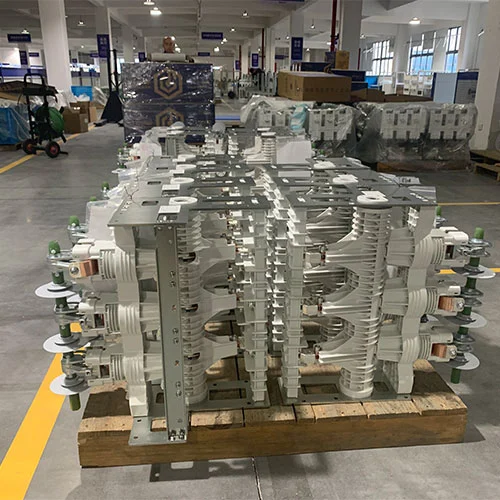

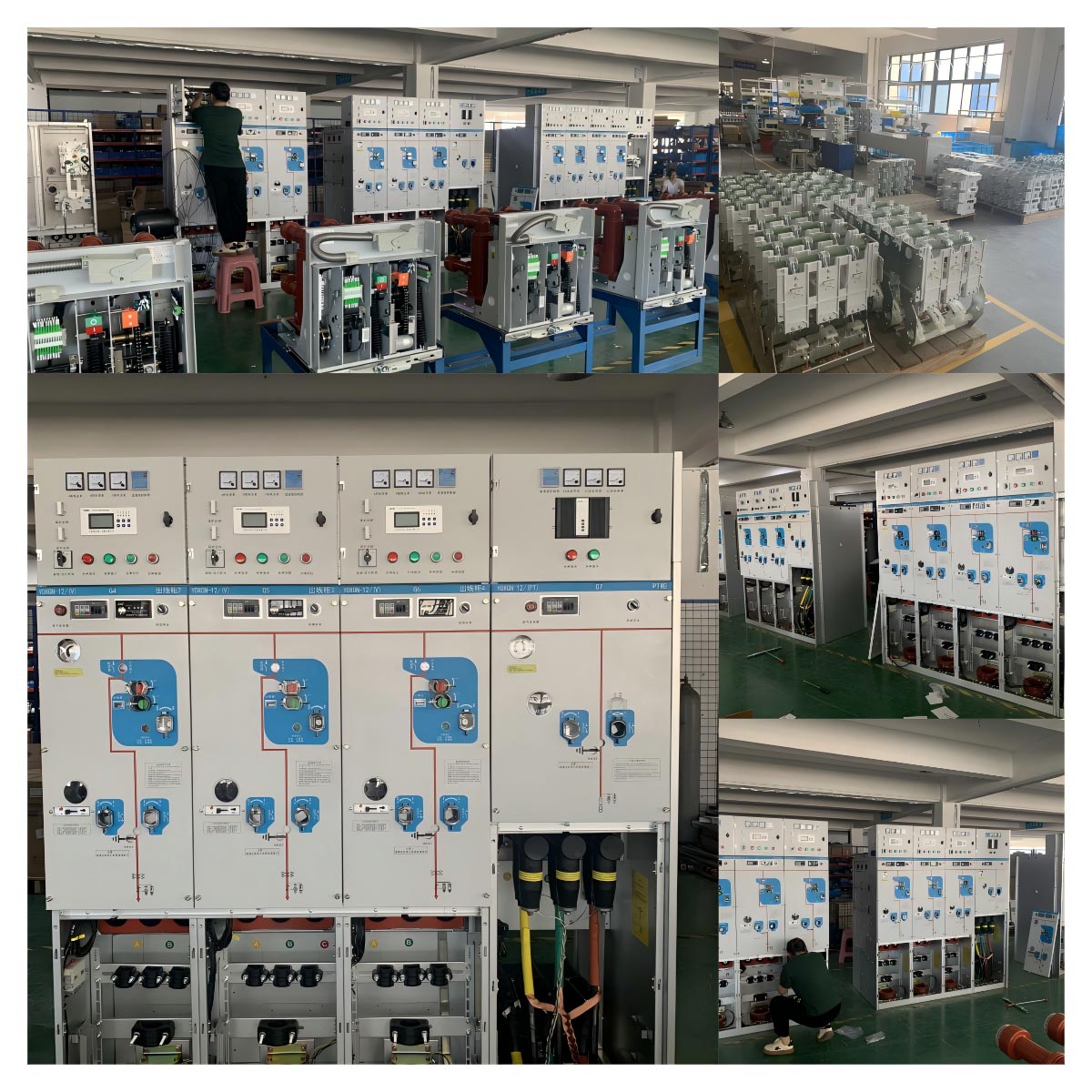

แสดงผลิตภัณฑ์
