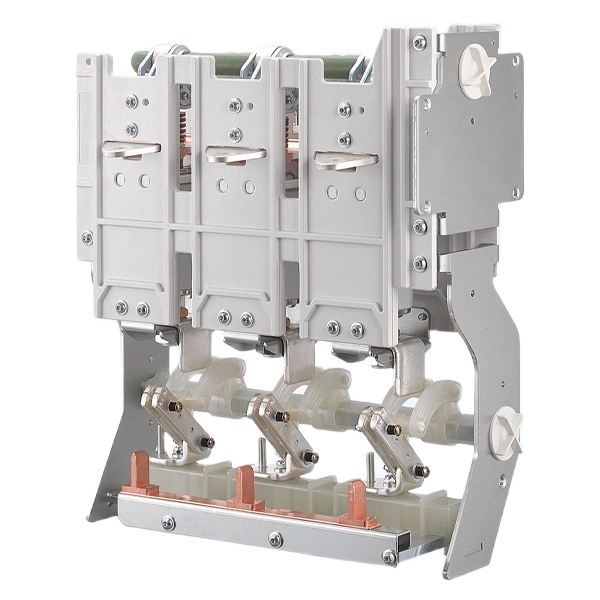

สวิตช์แยกแรงดันปานกลาง 11KV สวิตช์แยกเบรกเกอร์เบรกเกอร์

Cotenele เป็นผู้ผลิตมืออาชีพในจีนของสวิตช์แยกเบรกเกอร์เบรกเกอร์แรงดันไฟฟ้าปานกลาง 11KV ในจีน โดยเชี่ยวชาญด้านส่วนประกอบหลักของสวิตช์เกียร์ 12kV–40.5kV ผลิตภัณฑ์ของเราถูกนำมาใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อย พลังงานทดแทน การจ่ายพลังงานทางอุตสาหกรรม และระบบรถไฟ ส่วนประกอบหลักสองประการของยูนิตหลักวงแหวนแรงดันปานกลางเป็นกุญแจสำคัญในการสร้างโครงสร้างพื้นฐานทางไฟฟ้าที่ยืดหยุ่นสำหรับโรงงานอุตสาหกรรมและโครงข่ายอัจฉริยะสมัยใหม่

ส่งคำถาม

รายละเอียดสินค้า

ในระบบจำหน่ายไฟฟ้าแรงดันปานกลางสมัยใหม่ เซอร์กิตเบรกเกอร์สุญญากาศและสวิตช์แยกเป็นองค์ประกอบสำคัญสองประการที่รับประกันความปลอดภัยในการปฏิบัติงานและความน่าเชื่อถือของระบบ

ที่ Cotenele เราได้จัดหาส่วนประกอบหลักเหล่านี้ให้กับสถานีไฟฟ้าย่อย 110kV หลายแห่ง โรงไฟฟ้าพลังงานลม และโครงการไฟฟ้าโซลาร์เซลล์ ซึ่งประสิทธิภาพสวิตช์ที่เสถียรและการป้องกันข้อผิดพลาดถือเป็นสิ่งสำคัญ

ในขณะที่อุปกรณ์ทั้งสองได้รับการติดตั้งภายในสวิตช์เกียร์แรงดันปานกลางและ Ring Main Units (RMU) อุปกรณ์ทั้งสองจะทำหน้าที่โดยพื้นฐานที่แตกต่างกันแต่เสริมกัน:

เบรกเกอร์สุญญากาศ:มีหน้าที่ป้องกันความผิด

สวิตช์แยก:รับผิดชอบการแยกและบำรุงรักษาอย่างปลอดภัย

สวิตช์แยกเบรกเกอร์สูญญากาศเกียร์แรงดันปานกลาง 11KV เป็นรากฐานสำคัญของระบบจ่ายไฟที่ปลอดภัย ควบคุมได้ และบำรุงรักษาง่าย

รุ่นสินค้า

เคดี	V	12	D	1250	25
บริษัท รหัส	กลไกการทำงานของเบรกเกอร์วงจรสุญญากาศ	เรตติ้ง แรงดันไฟฟ้า	ประเภทสายดิน	เรตติ้ง ปัจจุบัน	จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ

เบรกเกอร์สุญญากาศคืออะไร?

เบรกเกอร์วงจรสุญญากาศเป็นสวิตช์ไฟฟ้าที่ใช้สุญญากาศเป็นตัวกลางในการดับเพลิงเพื่อตัดกระแสไฟฟ้า

หลักการทำงาน:เมื่อเกิดข้อผิดพลาด หน้าสัมผัสแบบตายตัวและแบบเคลื่อนย้ายได้ภายในตัวขัดขวางสุญญากาศแบบปิดผนึกจะแยกออกจากกัน การกระทำนี้จะสร้างส่วนโค้งที่ประกอบด้วยไอโลหะที่แตกตัวเป็นไอออน อย่างไรก็ตาม ในสภาพแวดล้อมที่เป็นสุญญากาศเกือบทั้งหมด ไม่มีก๊าซใดสามารถรักษาการเผาไหม้ของส่วนโค้งได้ ไอของโลหะจะควบแน่นอีกครั้งอย่างรวดเร็วบนพื้นผิวสัมผัส และทำให้ส่วนโค้งดับเกือบจะในทันที กระบวนการนี้สามารถแยกข้อผิดพลาดได้อย่างรวดเร็วและลดการสูญเสียพลังงานให้มากที่สุดเท่าที่จะเป็นไปได้

ส่วนประกอบสำคัญ:แกนหลักของมันคือ Vacuum Interrupter ซึ่งเป็นที่ตั้งของหน้าสัมผัส Arc Shield ช่วยปกป้องห้องจากการปนเปื้อนไอโลหะ กลไกแอคทูเอเตอร์ (สปริง แม่เหล็ก หรือมอเตอร์) ขับเคลื่อนหน้าสัมผัสที่กำลังเคลื่อนที่ผ่านแท่งควบคุม ในขณะที่ตัวเรือนฉนวนจะให้การสนับสนุนและความเป็นฉนวน

ตัวตัดการเชื่อมต่อสวิตช์คืออะไร?

ตัวตัดการเชื่อมต่อสวิตช์เป็นส่วนประกอบทางไฟฟ้าของสวิตช์เกียร์แรงดันปานกลางหรือยูนิตหลักของวงแหวนในระบบไฟฟ้าสมัยใหม่ หน้าที่หลักของอุปกรณ์สวิตช์นี้คือ ในตำแหน่งปิด จะมีกระแสโหลดปกติ ในตำแหน่งเปิด จะมีระยะการแยกที่เชื่อถือได้เพื่อความปลอดภัยสำหรับบุคลากรที่ทำงานในวงจร

ฟังก์ชั่น:ได้รับการออกแบบมาเพื่อสร้างและตัดกระแสโหลดปกติอย่างปลอดภัย แต่ไม่ได้มีวัตถุประสงค์หลักเพื่อขัดจังหวะกระแสไฟฟอลต์สูง (ลัดวงจร) สวิตช์แยกสามารถทนต่อกระแสไฟฟ้าลัดวงจรได้ในระยะเวลาที่จำกัดจนกว่าส่วนประกอบการป้องกันต้นน้ำจะล้างข้อผิดพลาดในสถานการณ์ที่ผิดปกติ

ประเภท:

ฉนวนอากาศ:สวิตช์แยกชนิดนี้เหมาะสำหรับการสลับหม้อแปลง สายไฟ และมอเตอร์ในเครือข่ายการจ่ายพลังงาน

ฉนวนแก๊ส:สวิตช์แยกประเภทนี้มักจะใช้เทคโนโลยีที่ไม่มี SF6 หรือ SF6 โดยมีคุณสมบัติที่มีขนาดกะทัดรัดและประสิทธิภาพสูง เหมาะสำหรับสวิตช์เกียร์แบบปิดที่ทำด้วยโลหะและการใช้งานในพื้นที่จำกัด

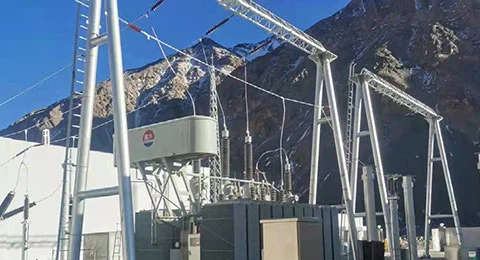

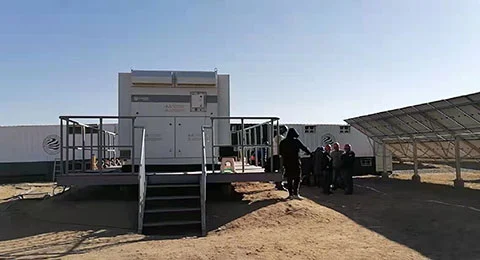

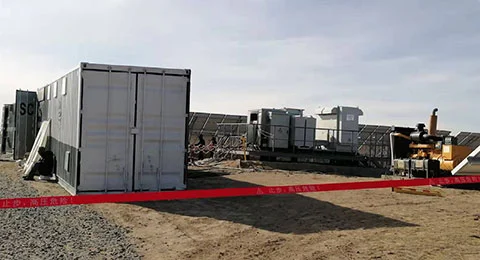

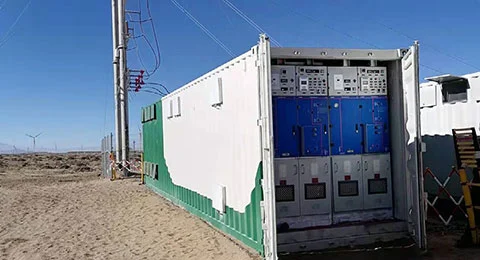

สถานการณ์การใช้งาน

ด้วยประสบการณ์ในโครงการต่างๆ เช่น:

สถานีไฟฟ้าย่อย 110kV

โครงการโรงไฟฟ้าพลังงานลมนอกชายฝั่ง

ฐานเซลล์แสงอาทิตย์ขนาด 1600MW

โครงสร้างพื้นฐานทางรถไฟ (รถไฟเสฉวน-ทิเบต)

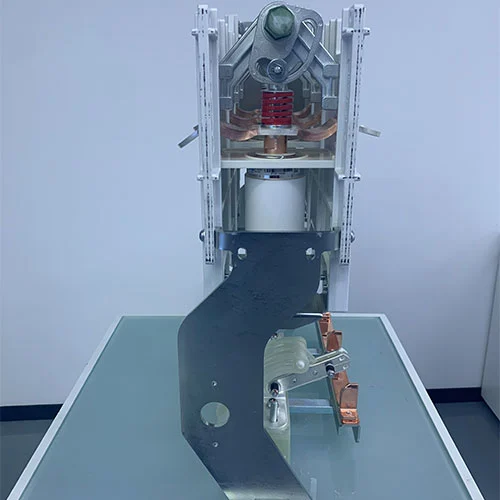

11kv Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

สวิตช์แยกเบรกเกอร์สูญญากาศสวิตช์แรงดันปานกลาง 11KV ใช้กันอย่างแพร่หลายใน:

1. สถานีไฟฟ้าย่อย

การป้องกันหม้อแปลงและตัวป้อน

รับประกันความเสถียรของกริด

2. พลังงานทดแทน

การจัดการกับการสลับบ่อยครั้ง

การจัดการความผันผวนของพลังงาน

3. ระบบไฟฟ้าอุตสาหกรรม

โรงงานเหล็ก เหมืองแร่ ปิโตรเคมี

การป้องกันอุปกรณ์รับน้ำหนักสูง

4. รถไฟและโครงสร้างพื้นฐาน

แหล่งจ่ายไฟฉุดที่มั่นคง

ข้อกำหนดความน่าเชื่อถือสูง

5. ระบบการพาณิชย์และเทศบาล

โรงพยาบาล ศูนย์ข้อมูล ระบบรถไฟใต้ดิน

พารามิเตอร์ทางเทคนิค

ส.น	เนื้อหา	หน่วย	เทคนิค โพรามิเตอร์
1	ความต้านทานวงจรหลัก	คุณΩ	≤60
2	เหนือการเดินทาง	มม	2-3
3	การกวาดล้างระหว่างผู้ติดต่อที่เปิดอยู่	มม	8-10
4	ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ	นางสาว	≤2
5	ความเร็วการเปิดเฉลี่ย	เมตร/วินาที	1-1.6
6	ความเร็วการปิดเฉลี่ย	เมตร/วินาที	0.6-1.2
7	ไม่พร้อมกันของการเปิดการติดต่อ	นางสาว	≤2
8	ออกจากการปิดการติดต่อพร้อมกัน	นางสาว	≤2

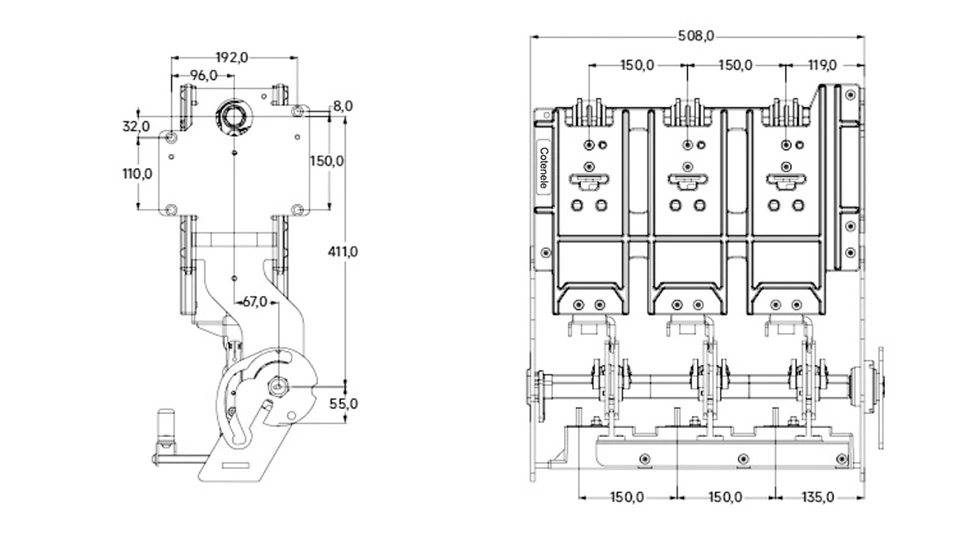

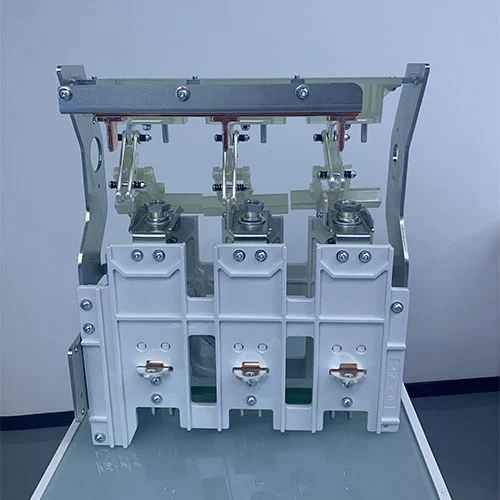

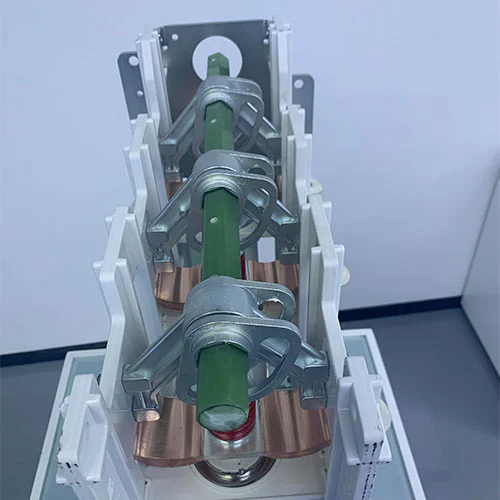

รูปลักษณ์และมิติ

11kv Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

ทำไมถึงเลือกโคเทเนเล?

1. ความสามารถในการผลิตที่แท้จริง

ฐานการผลิต 30,000 ตารางเมตรใน Yueqing

มุ่งเน้นไปที่ส่วนประกอบสวิตช์เกียร์ 12kV–40.5kV

2. ประสบการณ์ด้านวิศวกรรมที่ได้รับการพิสูจน์แล้ว

จำหน่ายให้กับโครงการลม พลังงานแสงอาทิตย์ รถไฟ และเหมืองแร่ในต่างประเทศ

ตรวจสอบประสิทธิภาพในสภาพแวดล้อมที่รุนแรง

3. ระบบคุณภาพที่ผ่านการรับรอง

ISO9001 / ISO14001 / ISO45001

พิมพ์รายงานการทดสอบจากห้องปฏิบัติการระดับชาติ

4. การวิจัยและพัฒนาอย่างต่อเนื่อง

เทคโนโลยีสวิตช์เกียร์ด้านสิ่งแวดล้อม RHSV รุ่นที่ 3

การออกแบบที่ได้รับการจดสิทธิบัตรหลายรายการ

5. สีเขียวและมุ่งเน้นอนาคต

โซลูชันที่ปราศจาก SF6

ใบรับรอง "โรงงานสีเขียว" และ "ห่วงโซ่อุปทานสีเขียว"

คำถามที่พบบ่อย

1. Vacuum Circuit Breaker ในสวิตช์เกียร์ 11kV ทำหน้าที่อะไร?

เครื่องตัดกระแสไฟฟ้าสุญญากาศ (VCB) มีหน้าที่ในการปกป้องระบบไฟฟ้าโดยการขัดขวางกระแสไฟฟ้าลัดโดยอัตโนมัติ เช่น ไฟฟ้าลัดวงจร และไฟฟ้าเกิน
ช่วยให้มั่นใจในการขจัดข้อผิดพลาดอย่างรวดเร็ว และป้องกันความเสียหายต่ออุปกรณ์ในเครือข่ายการจ่ายไฟ 11kV

2. อะไรคือความแตกต่างที่สำคัญระหว่าง VCB และ Disconnector?

เบรกเกอร์วงจรสุญญากาศเป็นอุปกรณ์ป้องกันที่ใช้ในการตัดกระแสไฟฟ้าลัดที่รุนแรง (เช่น กระแสไฟฟ้าลัดวงจร) โดยอัตโนมัติ ตัวตัดการเชื่อมต่อสวิตช์เป็นอุปกรณ์สวิตชิ่งที่ออกแบบมาเพื่อสร้างและตัดกระแสโหลดปกติอย่างปลอดภัย และมีจุดแยกที่มองเห็นได้เพื่อความปลอดภัย มันไม่สามารถขัดจังหวะกระแสฟอลต์ได้อย่างน่าเชื่อถือ

3. เหตุใดเบรกเกอร์วงจรสุญญากาศจึงได้รับการออกแบบให้เป็นมิตรกับสิ่งแวดล้อม

เบรกเกอร์วงจรสุญญากาศไม่ได้ใช้ก๊าซเรือนกระจกเพื่อดับส่วนโค้ง ต่างจากเทคโนโลยีของเซอร์กิตเบรกเกอร์ที่หุ้มฉนวนก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ พวกเขาทำงานบนหลักการสุญญากาศที่เรียบง่าย เป็นมิตรกับสิ่งแวดล้อม และปฏิบัติตามข้อกำหนดด้านกฎระเบียบที่สนับสนุนโซลูชันพลังงานที่เป็นมิตรต่อสิ่งแวดล้อมมากขึ้นทั่วโลก

4. ตัวตัดการเชื่อมต่อสวิตช์จำเป็นต้องได้รับการบำรุงรักษาหรือไม่?

ใช่ แต่ระดับขึ้นอยู่กับประเภท ตัวตัดการเชื่อมต่อสวิตช์ฉนวนอากาศอาจต้องมีการตรวจสอบเป็นระยะและทำความสะอาดหน้าสัมผัส วัสดุฉนวนแก๊ส (เช่น ซัลเฟอร์เฮกซาฟลูออไรด์) โดยทั่วไปแล้วจะ "ปิดผนึกอย่างถาวร" และไม่จำเป็นต้องบำรุงรักษาบ่อยครั้ง Kotner นำเสนอผลิตภัณฑ์ทั้งสองประเภทนี้เพื่อตอบสนองความต้องการการใช้งานที่แตกต่างกัน

5. สวิตช์แยกเบรกเกอร์สูญญากาศเกียร์แรงดันปานกลาง 11KV สามารถใช้ป้องกันได้หรือไม่

เบรกเกอร์วงจรสวิตช์มาตรฐานไม่สามารถตัดกระแสไฟฟ้าลัดได้ แต่หากใช้ร่วมกับฟิวส์ (เช่นในอุปกรณ์รวมฟิวส์สวิตช์) สวิตช์แยกสามารถให้ฟังก์ชันการป้องกันได้ ฟิวส์จะตัดกระแสไฟฟ้าลัด จากนั้นตัวตัดการเชื่อมต่อจะแยกวงจร

6. VCB สนับสนุนการเติบโตของพลังงานทดแทนอย่างไร?

หากระบบพลังงานแสงอาทิตย์และพลังงานลมประสบกับความผันผวนอย่างมากในเอาต์พุตพลังงานและต้องมีการสลับบ่อยครั้ง VCB เหมาะสำหรับการใช้งานเหล่านี้ เนื่องจากสามารถจัดการการดำเนินการสลับบ่อยครั้งได้โดยไม่ลดประสิทธิภาพลง และให้ความสามารถในการล้างข้อผิดพลาดที่รวดเร็ว จึงสามารถรับประกันเสถียรภาพของกริด

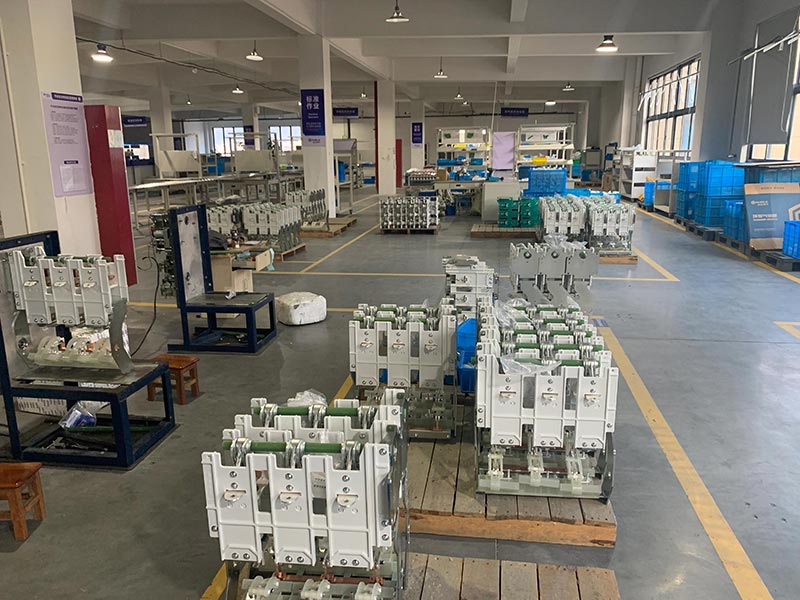

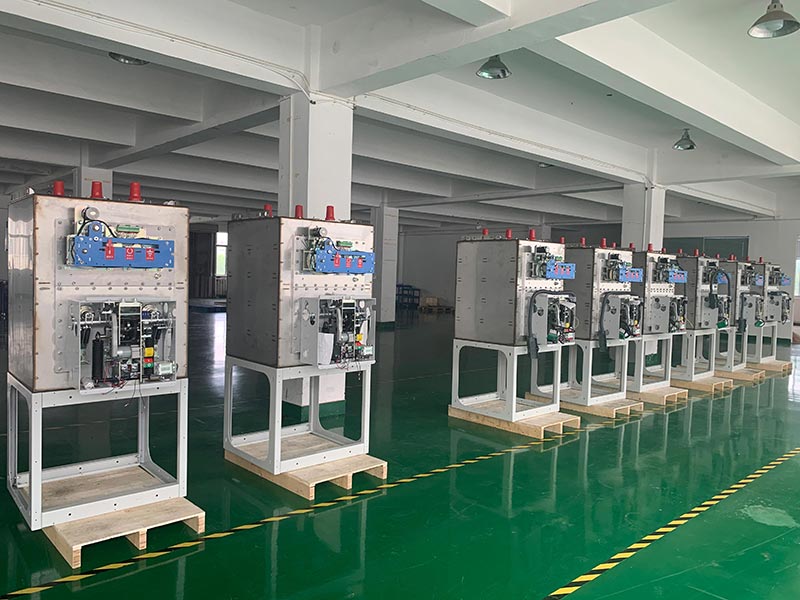

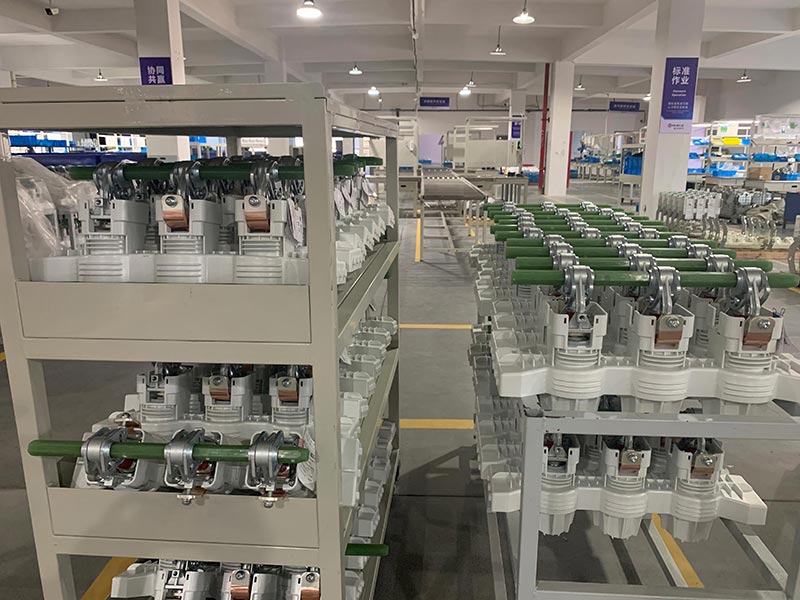

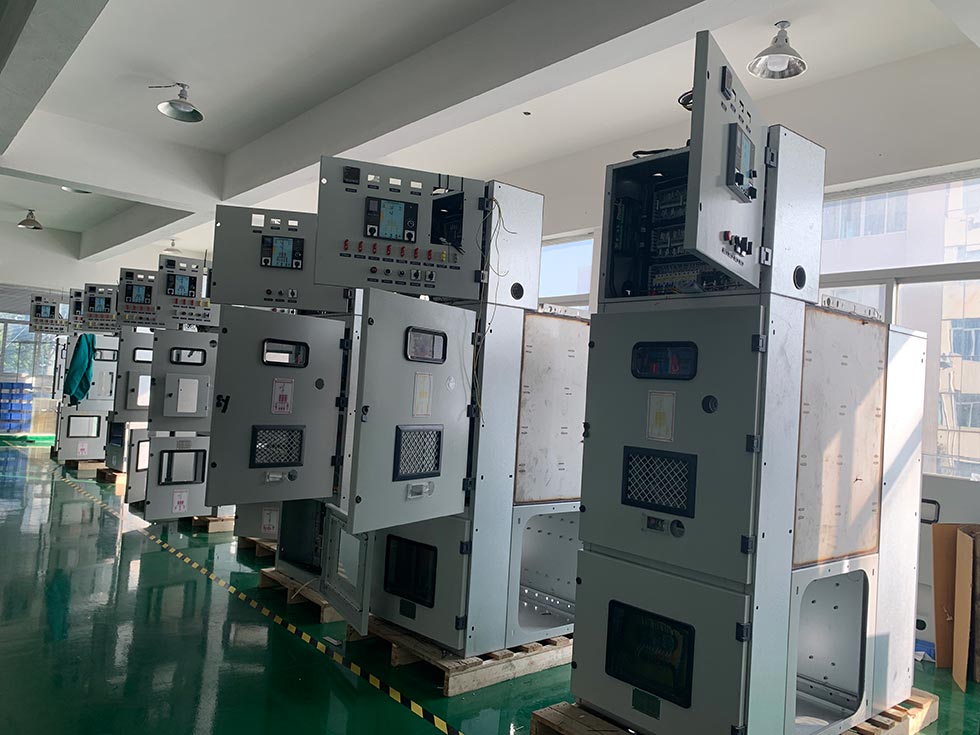

การประชุมเชิงปฏิบัติการการผลิต

11KV Medium Voltage Switchgear Vacuum Circuit Breaker Isolation Switch

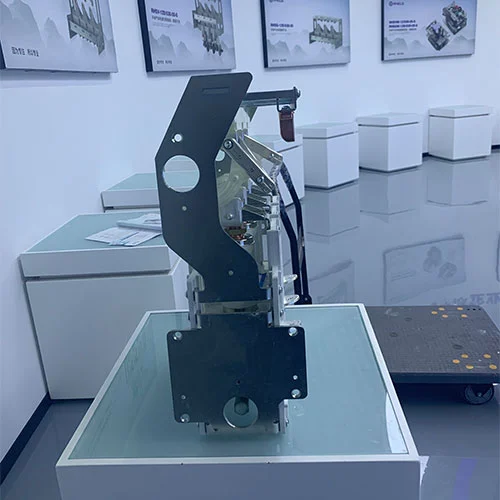

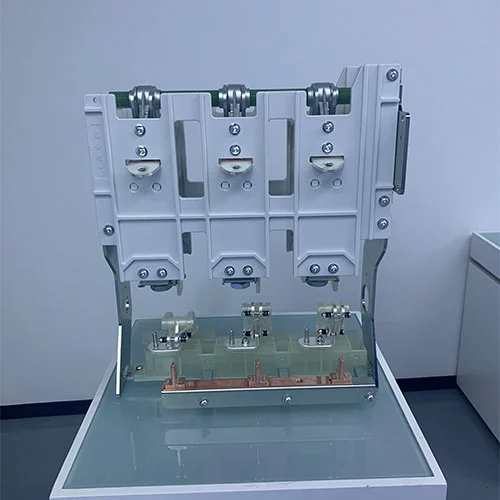

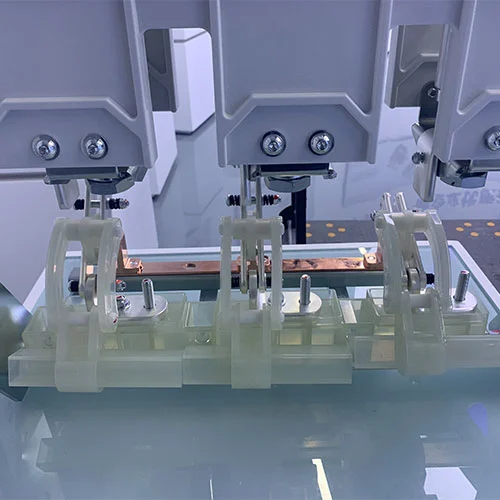

แสดงผลิตภัณฑ์
