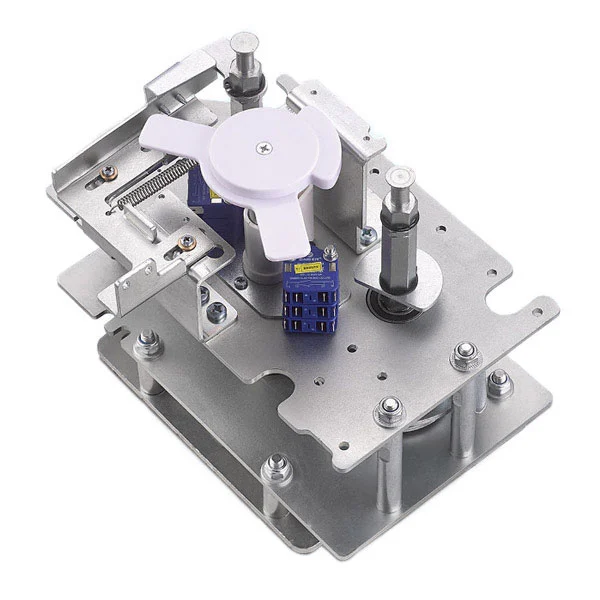

กลไกการแยก 11KV สำหรับแผงภายในอาคารที่มีแรงดันไฟฟ้าปานกลาง

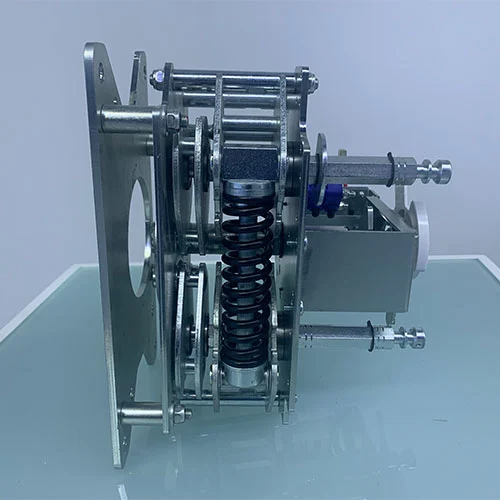

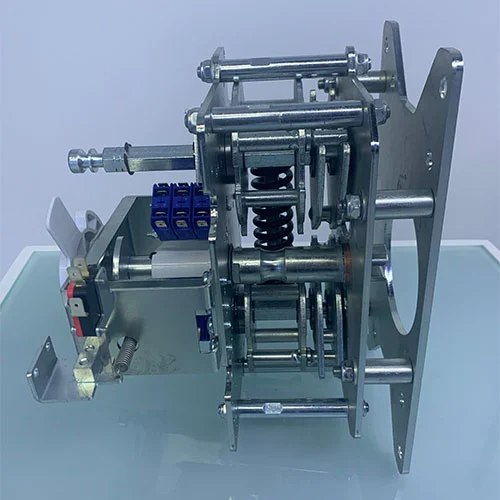

กลไกการแยก 11KV สำหรับแผงภายในอาคารที่มีแรงดันไฟฟ้าปานกลางเป็นกลไกการทำงานแบบแยกส่วน ซึ่งใช้สำหรับการดำเนินการเปิดและปิดของสวิตช์ตัดการเชื่อมต่อและสวิตช์กราวด์ภายในสวิตช์เกียร์ฉนวนก๊าซ (GIS) ที่เป็นมิตรกับสิ่งแวดล้อม กลไกการทำงานของตัวตัดการเชื่อมต่อสวิตช์นี้ใช้ระบบจัดเก็บพลังงานสปริงเพื่อขับเคลื่อนสวิตช์ตัดการเชื่อมต่อ และกลไกการจัดเก็บพลังงานที่อยู่ตรงกลางของสปริงอัดจะควบคุมการทำงานของสวิตช์กราวด์ กลไกการทำงานของตัวตัดการเชื่อมต่อสวิตช์นี้มีคุณลักษณะของตำแหน่งการทำงานที่แตกต่างกันสามตำแหน่ง: ปิด (เปิด) เปิด (ปิด) และต่อสายดิน (EARTH) กลไกการทำงานมีฟังก์ชันประสานทางกลป้องกันห้าจุด เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงานและการปฏิบัติตามลำดับ

แบบอย่างและความหมาย

ข้อมูลจำเพาะทางเทคนิค

วิธีการใช้งานผลิตภัณฑ์นี้อย่างถูกต้อง?

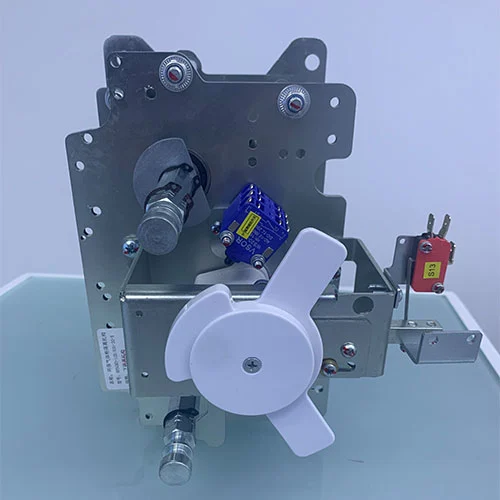

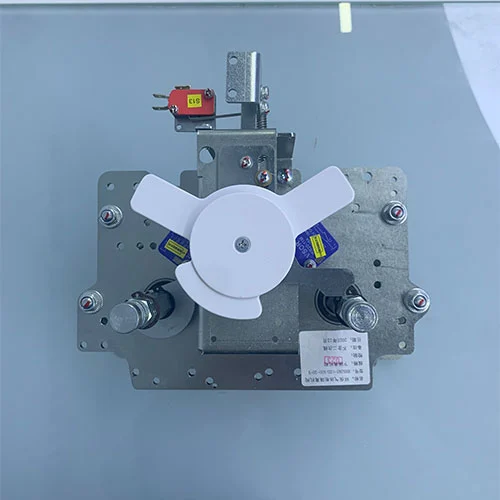

การทำงานทั้งหมดของกลไกการแยก KDSGM-12D/630-20 11KV สำหรับแผงในอาคารที่มีแรงดันไฟฟ้าปานกลางจะดำเนินการโดยใช้ด้ามจับหกเหลี่ยมเฉพาะที่สอดเข้าไปในเพลาขับที่เกี่ยวข้อง

1. ปิดสวิตช์ตัดการเชื่อมต่อ

ตรวจสอบให้แน่ใจว่าสวิตช์กราวด์ของแผงอยู่ในตำแหน่งปิด

ใส่ที่จับเข้าไปในเพลาหกเหลี่ยมทางด้านขวาของกลไก

หมุนทวนเข็มนาฬิกาประมาณ 90° เพื่อปิดสวิตช์ตัดการเชื่อมต่อ

เมื่อปิดสวิตช์ตัดการเชื่อมต่อ พอร์ตสวิตช์กราวด์จะถูกบล็อกโดยแผ่นไฟแสดง เพื่อป้องกันการทำงานที่ไม่ปลอดภัย

2. การเปิดสวิตช์ตัดการเชื่อมต่อ (ปิด)

ใส่ที่จับเข้าไปในเพลาหกเหลี่ยมที่ด้านบนของกลไก

หมุนตามเข็มนาฬิกาประมาณ 90° เพื่อเปิดสวิตช์ตัดการเชื่อมต่อ

เมื่อเปิดแล้ว ผู้ปฏิบัติงานสามารถปิดสวิตช์ตัดการเชื่อมต่ออีกครั้งหรือใช้งานสวิตช์กราวด์ได้

3. การใช้งานสวิตช์สายดิน

อนุญาตเฉพาะหลังจากที่สวิตช์ตัดการเชื่อมต่อเปิดโดยสมบูรณ์แล้วเท่านั้น

ใส่ที่จับเข้าไปในเพลาหกเหลี่ยมทางด้านซ้ายของกลไก

หมุน 90° ตามเข็มนาฬิกาเพื่อปิดวงจรกราวด์ หรือ 90° ทวนเข็มนาฬิกาเพื่อเปิด

เมื่อปิดสวิตช์กราวด์ พอร์ตสวิตช์ตัดการเชื่อมต่อจะถูกปิดกั้น เพื่อรักษาความสมบูรณ์ของการเชื่อมต่อและรับประกันการทำงานที่ปลอดภัย

คุณสมบัติด้านความปลอดภัยที่สำคัญ

การประสานการป้องกันห้าประการ: ป้องกันการต่อสายดินโดยไม่ตั้งใจของวงจรที่มีกระแสไฟฟ้าหรือการเปิดวงจรไฟฟ้าที่ต่อสายดิน

ตัวบ่งชี้ที่มองเห็นได้: แสดงตำแหน่งสวิตช์ให้ผู้ปฏิบัติงานเห็นอย่างชัดเจน

การบังคับใช้การดำเนินการตามลำดับ: ตรวจสอบให้แน่ใจว่าสวิตช์ตัดการเชื่อมต่อและสวิตช์กราวด์ทำงานในลำดับที่ถูกต้องเสมอ

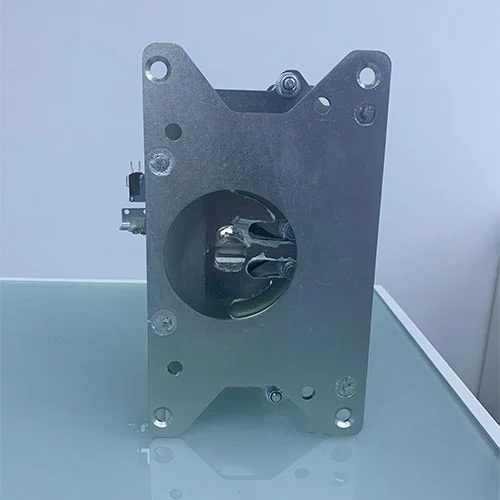

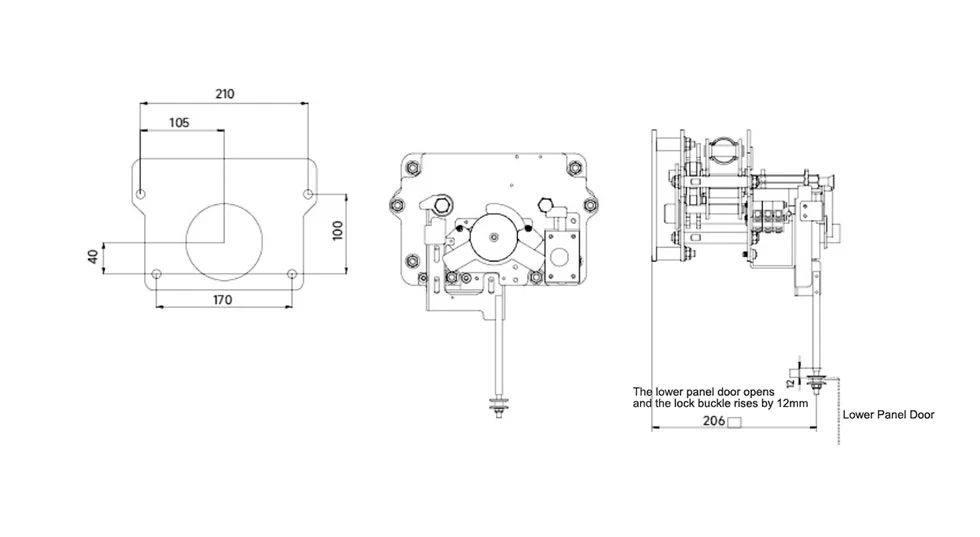

รูปลักษณ์และมิติ

ขอบเขตการสมัคร

กลไกการแยก 11KV สำหรับแผงในอาคารที่มีแรงดันไฟฟ้าปานกลางนี้ได้รับการออกแบบมาเป็นพิเศษให้เป็นส่วนประกอบที่เข้ากันสำหรับสวิตช์แยกและกราวด์สามตำแหน่ง (ON-OFF-EARTH) ที่ติดตั้งในยูนิตหลักวงแหวนฉนวนก๊าซ (RMU) ที่เป็นฉนวนก๊าซแรงดันปานกลางและเป็นมิตรต่อสิ่งแวดล้อม เหมาะสำหรับการใช้งานที่ต้องการอินเตอร์ล็อคด้านความปลอดภัยที่เข้มงวดและการสวิตชิ่งที่ทำงานด้วยสปริงที่เชื่อถือได้ในระบบจำหน่ายไฟฟ้าสาธารณูปโภค เชิงพาณิชย์ และอุตสาหกรรม

คำถามที่พบบ่อย

คำถามที่ 1: ลำดับการทำงานที่ถูกต้องระหว่างสวิตช์ตัดการเชื่อมต่อและสวิตช์กราวด์คืออะไร?

ตอบ: อินเตอร์ล็อคเพื่อความปลอดภัยจะต้องบังคับใช้ตามลำดับที่เข้มงวด สวิตช์สายดินสามารถใช้งานได้ (ปิดหรือเปิด) หลังจากที่สวิตช์ตัดการเชื่อมต่อเปิดเต็มที่แล้วเท่านั้น อุปกรณ์ตัดการเชื่อมต่อสามารถทำงานได้เมื่อสวิตช์สายดินเปิดเต็มที่เท่านั้น การยึดตามลำดับนี้จะช่วยป้องกันการปิดสวิตช์สายดินที่เป็นอันตรายบนวงจรที่มีกระแสไฟอยู่

คำถามที่ 2: "ฟังก์ชันประสานการป้องกันห้าประการ" ทำงานอย่างไรกับกลไกการทำงานนี้

ตอบ: ฟังก์ชันประสานทำงานผ่านการออกแบบทางกลเป็นหลัก เมื่อสวิตช์ตัดการเชื่อมต่อหรือสวิตช์กราวด์อยู่ในตำแหน่งปิด แผ่นกั้นทางกายภาพจะปิดกั้นเพลาการทำงานของสวิตช์ฝั่งตรงข้าม กลไกการแยกส่วนนี้จะช่วยให้แน่ใจว่าการทำงานด้านความปลอดภัยที่สำคัญได้รับการป้องกัน รวมถึงการต่อสายดินของวงจรที่มีกระแสไฟฟ้า การเปิดวงจรที่ต่อสายดิน และการเข้าถึงภายในช่องต่างๆ ในขณะที่อุปกรณ์ถูกเปิดใช้งาน

คำถามที่ 3: กลไกการแยก 11KV สำหรับแผงภายในอาคารที่มีแรงดันไฟฟ้าปานกลางนี้เป็นไปตามมาตรฐานใด

ตอบ: แผงภายในอาคารแรงดันปานกลางได้รับการผลิตและทดสอบอย่างสมบูรณ์ตามมาตรฐานแห่งชาติจีน GB/T 1985-2023 "ตัวตัดการเชื่อมต่อกระแสสลับไฟฟ้าแรงสูงและสวิตช์สายดิน" และข้อกำหนดทางเทคนิคอื่น ๆ ที่เกี่ยวข้องสำหรับส่วนประกอบสวิตช์เกียร์

คำถามที่ 4: ที่จับสำหรับการปฏิบัติงานเป็นสากลสำหรับการดำเนินการทั้งหมดหรือไม่

ตอบ: ใช่ ด้ามจับหกเหลี่ยมเฉพาะตัวเดียวใช้สำหรับการทำงานทั้งหมด อย่างไรก็ตาม สามารถสอดเข้าไปในเพลาทำงานเฉพาะที่ไม่ได้ถูกบล็อกโดยแผ่นตัวบ่งชี้ลูกโซ่ในเวลาที่กำหนดเท่านั้น จึงบังคับใช้ขั้นตอนที่ถูกต้อง

คำถามที่ 5: ผู้ปฏิบัติงานสามารถยืนยันตำแหน่งปัจจุบันของสวิตช์ด้วยสายตาได้อย่างไร

ตอบ: กลไกนี้มีตัวระบุตำแหน่งที่ชัดเจน นอกจากนี้ ระบบอินเตอร์ล็อคยังให้สัญญาณภาพโดยตรง: หากพอร์ตการทำงานถูกปิดโดยแผ่นไฟแสดง สวิตช์ที่เกี่ยวข้องจะอยู่ในตำแหน่งปิด และสวิตช์สำรองจะใช้งานได้อย่างปลอดภัย (หากสามารถเข้าถึงพอร์ตได้)

ทำไมต้องเลือกผลิตภัณฑ์ Cotenele?

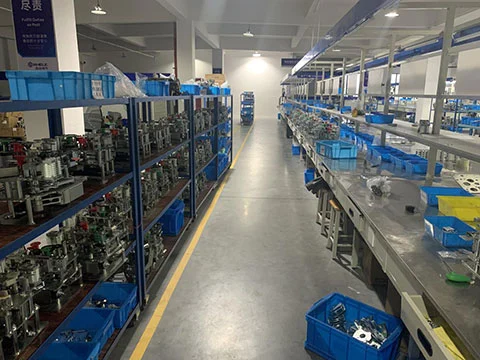

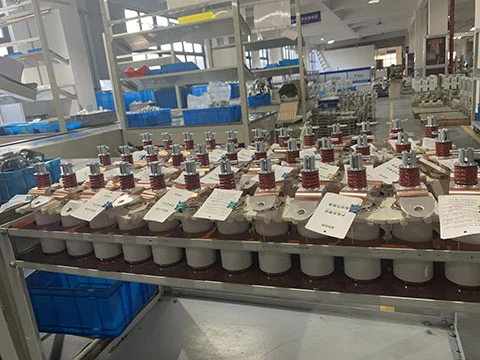

การผลิตภายในองค์กร:เป็นเจ้าของพื้นที่โรงงานมากกว่า 30,000 ตารางเมตร และได้รับการรับรองมาตรฐาน ISO9001, ISO14001 และ ISO45001

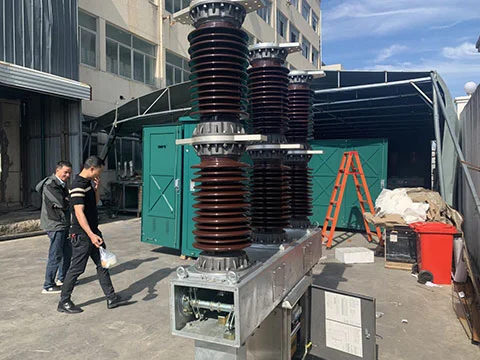

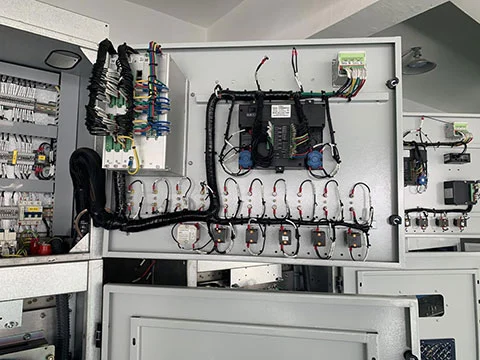

ความน่าเชื่อถือ:ใช้ในโครงการไฟฟ้า รถไฟฟ้าใต้ดิน ปิโตรเคมี และอุตสาหกรรมจำนวนมาก

การปรับแต่งอย่างรวดเร็ว:ให้บริการ OEM/ODM สำหรับผู้ผลิตสวิตช์เกียร์

นวัตกรรมด้านสิ่งแวดล้อม:มุ่งเน้นไปที่ส่วนประกอบ GIS ที่เป็นมิตรกับสิ่งแวดล้อม

ความเชี่ยวชาญทางเทคนิค:ทีมวิศวกรที่มีประสบการณ์รับประกันความปลอดภัยของผลิตภัณฑ์ ความถูกต้อง และความทนทาน

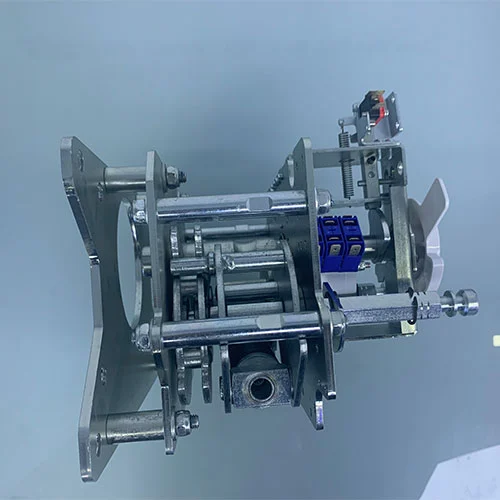

แสดงผลิตภัณฑ์
