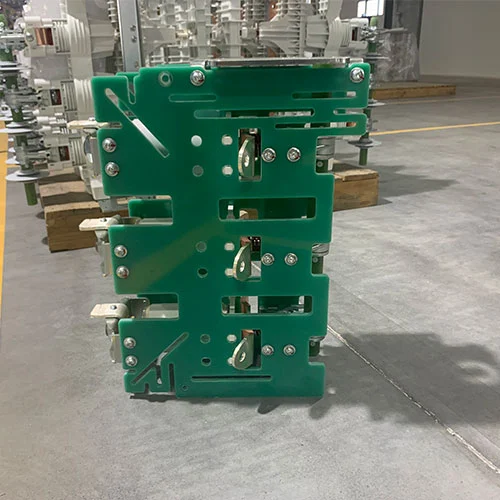

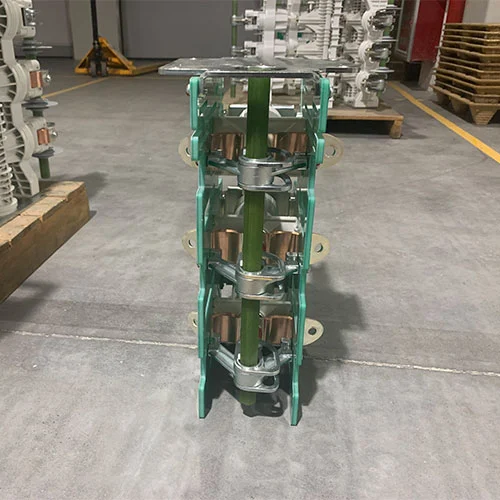

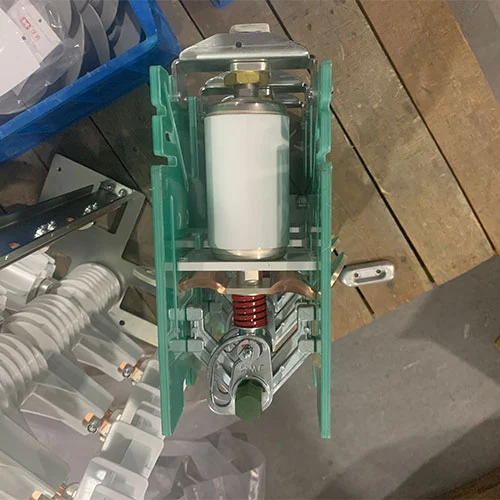

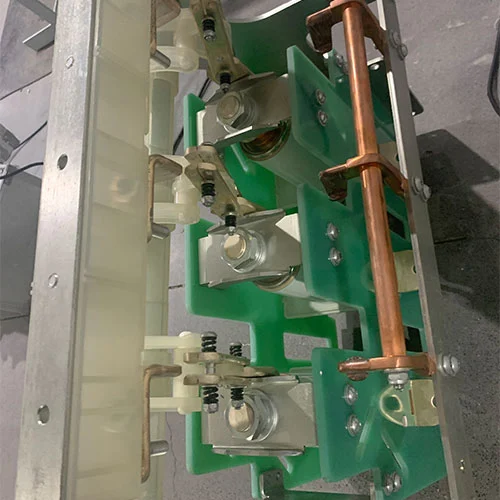

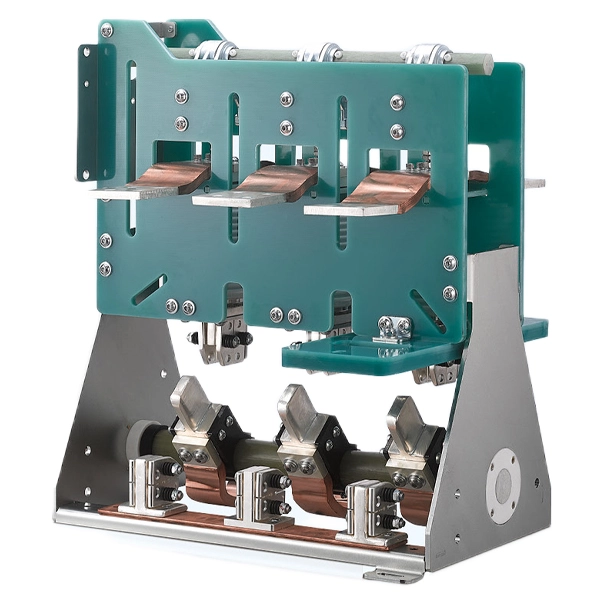

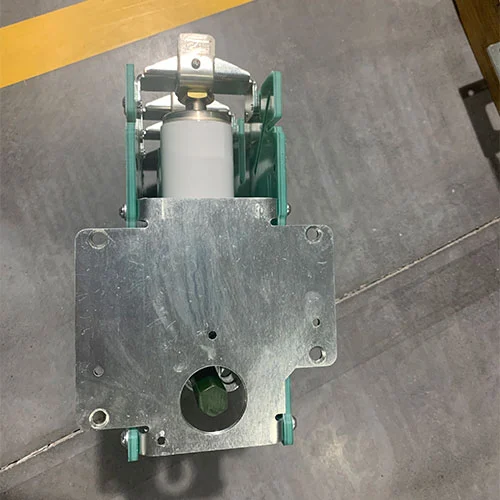

สวิตช์แยกวงจรยูนิตหลักวงแหวน 11KV
บริษัท Cotenele เป็นผู้ผลิตมืออาชีพสำหรับส่วนประกอบหลักของสวิตช์เกียร์แรงดันไฟฟ้าปานกลางและยูนิตหลักของวงแหวน สวิตช์แยกเซอร์กิตเบรกเกอร์ยูนิตหลัก KDV-12D/1250-25 ซีรีส์ 11KV ผลิตโดย Contenele มีคุณสมบัติมากมาย เช่น ติดตั้งง่าย ต้องการการบำรุงรักษาต่ำ อายุการใช้งานยาวนานขึ้น ขนาดกะทัดรัด ความคุ้มค่า และความน่าเชื่อถือในการดำเนินงานสูง วงจรหลักเป็นไปตามข้อกำหนดที่ทนกระแสไฟระยะสั้นได้ 20kA เป็นเวลา 4 วินาที และ 25kA เป็นเวลา 3 วินาที การทำงานของกลไกของเซอร์กิตเบรกเกอร์สุญญากาศมีการทำงานเชิงกลสูงสุด 10,000 ครั้ง และอุปกรณ์ตัดการเชื่อมต่อที่รวมเข้ากับเซอร์กิตเบรกเกอร์สุญญากาศได้รับการจัดอันดับสำหรับการทำงานเชิงกล 3,000 ครั้ง
เนื่องจากเบรกเกอร์วงจรสุญญากาศแรงดันปานกลางซีรีส์ Cotenele KDV-12D/1250-25 11kv ที่ผสานรวมกับตัวตัดการเชื่อมต่อเป็นองค์ประกอบหลักของ RMU และสวิตช์เกียร์ที่เป็นมิตรต่อสิ่งแวดล้อม จึงมีความสำคัญอย่างยิ่งในการรับรองความน่าเชื่อถือทางไฟฟ้าในระบบไฟฟ้าสมัยใหม่
VCB เป็นอุปกรณ์ป้องกันหลักซึ่งสามารถขัดขวางความผิดปกติของอุปกรณ์ไฟฟ้าเพื่อป้องกันความล้มเหลวในวงกว้าง แต่ตัวตัดการเชื่อมต่อให้วิธีที่มองเห็นได้และปลอดภัยในการแยกส่วนของวงจรเพื่อการบำรุงรักษา
การรวมกันของทั้งสององค์ประกอบนี้สามารถเพิ่มความปลอดภัย ประหยัดพื้นที่ และเพิ่มประสิทธิภาพการทำงานของเครือข่ายการกระจายพลังงานไฟฟ้าแรงดันปานกลาง เช่น โรงงานอุตสาหกรรม สถานีไฟฟ้าย่อย และระบบพลังงานหมุนเวียน
แบบอย่าง
| เคดี | V | 12 | D | 1250 | 25 |
| บริษัท รหัส |
เบรกเกอร์วงจรสุญญากาศพร้อมตัวตัดการเชื่อมต่อ | เรตติ้ง แรงดันไฟฟ้า |
ประเภทสายดิน | เรตติ้ง ปัจจุบัน |
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ |
เซอร์กิตเบรกเกอร์สุญญากาศทำงานอย่างไร?
สวิตช์แยกวงจรเบรกเกอร์ยูนิตหลักขนาด 11kV เป็นอุปกรณ์สวิตชิ่งที่ใช้สุญญากาศเป็นสื่อในการดับไฟอาร์คเพื่อขัดขวางกระแสไฟฟ้า
หลักการสำคัญ
ภายในตัวขัดขวางสุญญากาศแบบปิดผนึกจะมีการติดตั้งหน้าสัมผัสแบบตายตัวและแบบเคลื่อนย้ายได้ ภายใต้สภาวะปกติ หน้าสัมผัสเหล่านี้ยังคงปิดอยู่ เพื่อให้กระแสไหลได้
การหยุดชะงักของข้อผิดพลาด
เมื่อเกิดข้อผิดพลาด (เช่น ไฟฟ้าลัดวงจร) กลไกแอคทูเอเตอร์จะดึงหน้าสัมผัสออกจากกัน เมื่อหน้าสัมผัสแยกเนื่องจากไอของโลหะที่แตกตัวเป็นไอออน จะทำให้เกิดส่วนโค้งทางไฟฟ้า
การชุบอาร์ค
ในสุญญากาศไม่มีก๊าซที่จะค้ำจุนส่วนโค้ง ไอระเหยของโลหะ พลาสมา และส่วนโค้งจะแพร่กระจายอย่างรวดเร็วและควบแน่นกลับลงบนพื้นผิวสัมผัส เนื่องจากความเป็นฉนวนกลับคืนมาเกือบจะในทันที ส่วนโค้งจึงถูกดับลงภายในศูนย์กระแสไฟฟ้าตัวแรก ซึ่งแยกความผิดปกติได้อย่างปลอดภัย
VCB กับตัวตัดการเชื่อมต่อสวิตช์
แม้ว่ามักใช้ควบคู่กัน VCB และตัวตัดการเชื่อมต่อสวิตช์ก็มีจุดประสงค์ที่แตกต่างกันในเครือข่ายการกระจายพลังงาน
| คุณสมบัติ | เบรกเกอร์สุญญากาศ (VCB) | สวิตช์ตัดการเชื่อมต่อ |
| ฟังก์ชั่นหลัก | การป้องกัน: ขัดจังหวะกระแสไฟฟ้าขัดข้อง (ลัดวงจร/โอเวอร์โหลด) โดยอัตโนมัติ | การแยก: สร้าง พกพา และทำลายกระแสโหลดนอร์มาอย่างปลอดภัย |
| การดำเนินการ | อัตโนมัติ (กระตุ้นโดยรีเลย์/ระบบป้องกัน) | แบบแมนนวลหรือแบบใช้มอเตอร์ (โดยผู้ปฏิบัติงาน) |
| การชุบอาร์ค | ใช้สุญญากาศเพื่อดับส่วนโค้งพลังงานสูง | อาจใช้อากาศหรือก๊าซ (เช่น SF₆) เพื่อดับส่วนโค้งกระแสโหลด |
| คุณลักษณะด้านความปลอดภัย | ป้องกันความเสียหายของอุปกรณ์โดยการล้างข้อผิดพลาดอย่างรวดเร็ว | ให้การแตกหักที่มองเห็นได้ (ช่องว่างการแยก) เพื่อการบำรุงรักษาที่ปลอดภัย |
| ความจุไฟฟ้าลัดวงจร | สูง (ออกแบบมาเพื่อทนต่อและขัดขวางการลัดวงจร) | จำกัด (สามารถส่งกระแสไฟฟ้าลัดวงจรได้ในช่วงเวลาสั้น ๆ เท่านั้น แต่ไม่รบกวน) |
ข้อดีของกลไกการทำงานนี้คืออะไร?
การใช้สวิตช์แยกเซอร์กิตเบรกเกอร์ยูนิตหลักแบบวงแหวน 11kV ในสวิตช์เกียร์แรงดันปานกลางหรือยูนิตหลักของวงแหวนแรงดันปานกลางสามารถนำมาซึ่งข้อได้เปรียบที่สำคัญ:
ความปลอดภัยในการบำรุงรักษาที่เพิ่มขึ้น
ตัวตัดการเชื่อมต่อสวิตช์ทำให้มีช่องว่างการแยกที่มองเห็นได้ พวกเขาสามารถเปิดตัวตัดการเชื่อมต่อก่อนที่เจ้าหน้าที่ด้านเทคนิคจะทำงานบนวงจรเพื่อขัดจังหวะการจ่ายไฟที่ด้านดาวน์สตรีมของ VCB เพื่อรับประกันความปลอดภัย
พื้นที่และประสิทธิภาพด้านต้นทุน
เป็นเรื่องปกติในการรวมอุปกรณ์ตัดการเชื่อมต่อเข้ากับเซอร์กิตเบรกเกอร์สุญญากาศในแผงสวิตช์เกียร์แรงดันปานกลางสมัยใหม่ ซึ่งสามารถลดพื้นที่ทางกายภาพเมื่อเปรียบเทียบกับการติดตั้งอุปกรณ์แยกกันสองตัว ซึ่งเป็นสิ่งสำคัญสำหรับอาคารพาณิชย์ที่มีพื้นที่จำกัดและสถานีย่อยขนาดเล็ก (CSS)
การประสานงานการป้องกันที่เหนือกว่า
VCB จัดการการหยุดชะงักโดยอัตโนมัติของกระแสความผิดปกติที่เป็นอันตราย ในขณะที่ตัวตัดการเชื่อมต่อสวิตช์จัดการการสลับโหลดด้วยตนเอง การออกแบบนี้สามารถยืดอายุการทำงานของเซอร์กิตเบรกเกอร์สุญญากาศได้เนื่องจาก VCB จะไม่เสื่อมสภาพเนื่องจากการสลับโหลดบ่อยครั้ง
ความคล่องตัวในการออกแบบเครือข่าย
โซลูชันการผสมผสานระหว่างเบรกเกอร์วงจรสุญญากาศและตัวตัดการเชื่อมต่อนี้สามารถสร้างตารางจ่ายไฟที่แข็งแกร่งและยืดหยุ่นได้ เช่น ตัวตัดการเชื่อมต่อสวิตช์แบบหุ้มฉนวนอากาศ สามารถใช้ร่วมกับฟิวส์สำหรับการป้องกันหม้อแปลงไฟฟ้า ในขณะที่ VCB จะจัดการการป้องกันขาเข้าหลัก
พารามิเตอร์ทางเทคนิค
| ส.น | เนื้อหา | หน่วย | เทคนิค โพรามิเตอร์ |
| 1 | ความต้านทานวงจรหลัก | คุณΩ | ≤40 |
| 2 | เหนือการเดินทาง | มม | 2-3 |
| 3 | การกวาดล้างระหว่างผู้ติดต่อที่เปิดอยู่ | มม | 8-10 |
| 4 | ติดต่อระยะเวลาการตีกลับเมื่อปิดการดำเนินการ | นางสาว | ≤2 |
| 5 | ความเร็วการเปิดเฉลี่ย | เมตร/วินาที | 1.1-1.6 |
| 6 | ความเร็วการปิดเฉลี่ย | เมตร/วินาที | 0.6-1.2 |
| 7 | ไม่พร้อมกันของการเปิดการติดต่อ | นางสาว | ≤2 |
| 8 | ออกจากการปิดการติดต่อพร้อมกัน | นางสาว | ≤2 |

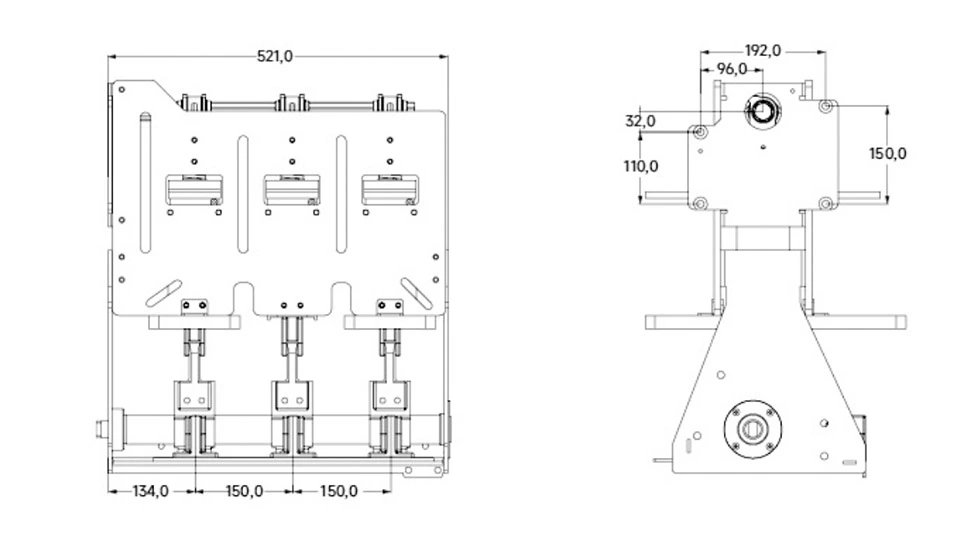

รูปลักษณ์และมิติ
คำถามที่พบบ่อย
Q1: จะซื้อผลิตภัณฑ์ของคุณได้อย่างไร?
ตอบ: คุณสามารถติดต่อบริการเว็บไซต์ของเราหรือส่งอีเมลถึงเรา และบอกพารามิเตอร์ทางเทคนิคของโครงการของคุณหรือส่งเอกสารทางเทคนิคให้เราทราบ เราจะส่งราคาที่ดีตามข้อมูลโครงการของคุณ หากคุณยอมรับราคา เราสามารถลงนามในสัญญาได้ ด้านล่างเป็นข้อมูลการติดต่อ:
เอริค: โทรศัพท์/Whatsapp/WeChat:+86 18662318620
อีเมล์:info@cotenele.com
คำถามที่ 2: สวิตช์แยกวงจรเบรกเกอร์ยูนิตหลักแบบวงแหวน 11KV ราคาเท่าไหร่
ตอบ: ขึ้นอยู่กับข้อกำหนดเฉพาะของโครงการของคุณ แต่มั่นใจได้ว่าเราจะเสนอราคาและส่วนลดที่ดีที่สุดให้กับคุณตามสถานการณ์เฉพาะของคำสั่งซื้อของคุณ โปรดติดต่อเราทันทีหากมีโครงการที่เกี่ยวข้อง
Q3: คุณเป็นผู้ผลิตหรือโรงงานหรือไม่?
A: เราเป็นผู้ผลิตที่มีโรงงานของตนเองครอบคลุมพื้นที่กว่า 30,000 ตารางเมตร บริษัท คอนเทเนเล่ อินเตอร์เนชั่นแนล เทรดดิ้ง จำกัด เป็นบริษัทการค้าระหว่างประเทศที่ก่อตั้งขึ้นเพื่ออำนวยความสะดวกในการนำเข้าและส่งออกสินค้า
Q4: ผลิตภัณฑ์ของคุณถูกส่งออกไปยังประเทศและภูมิภาคใดเป็นหลัก?
ตอบ: ผลิตภัณฑ์ของเราขายดีในกว่า 50 ประเทศและภูมิภาคทั่วโลก รวมถึงรัสเซีย ยุโรป แอฟริกา และตะวันออกกลาง
Q5: คุณภาพของผลิตภัณฑ์ของคุณเป็นอย่างไร?
ตอบ: จนถึงขณะนี้ โรงงานของเรามีประสบการณ์มากกว่า 10 ปีในการผลิตและพัฒนาเบรกเกอร์วงจรสุญญากาศ 12kv-40.5kv สวิตช์แยก สวิตช์โหลด และกลไกการทำงาน เราได้จัดหาส่วนประกอบหลักมากกว่าแสนชิ้นสำหรับตู้เป่าลมและตู้ป้องกันสิ่งแวดล้อมของ State Grid และลูกค้าในประเทศและต่างประเทศ โรงงานได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO9001 การรับรองระบบการจัดการสิ่งแวดล้อม ISO14001 และการรับรองระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO18001
การรับประกันคุณภาพและบริการหลังการขาย
1. เราให้คำแนะนำทางเทคนิคผ่านวิดีโอออนไลน์ระยะไกลและการฝึกอบรมฟรีแก่บุคลากรด้านเทคนิคที่เกี่ยวข้องของลูกค้าของเรา นอกจากนี้ เรายังให้บริการบำรุงรักษาฟรีภายในหนึ่งปีนับจากการใช้งานผลิตภัณฑ์ หลังจากช่วงเวลานี้ บริการบำรุงรักษาแบบชำระเงินจะยังคงให้บริการต่อไป
2. เรามุ่งมั่นที่จะให้บริการระยะยาว กระตือรือร้น และเอาใจใส่ เมื่อได้รับคำขอจากลูกค้า เราจะตอบกลับภายในหนึ่งชั่วโมงผ่านทางอีเมลหรือโทรศัพท์
3. เราให้บริการคำปรึกษาอย่างต่อเนื่องแก่ลูกค้าของเรา และพร้อมที่จะตอบคำถามใด ๆ ที่พวกเขาอาจมี

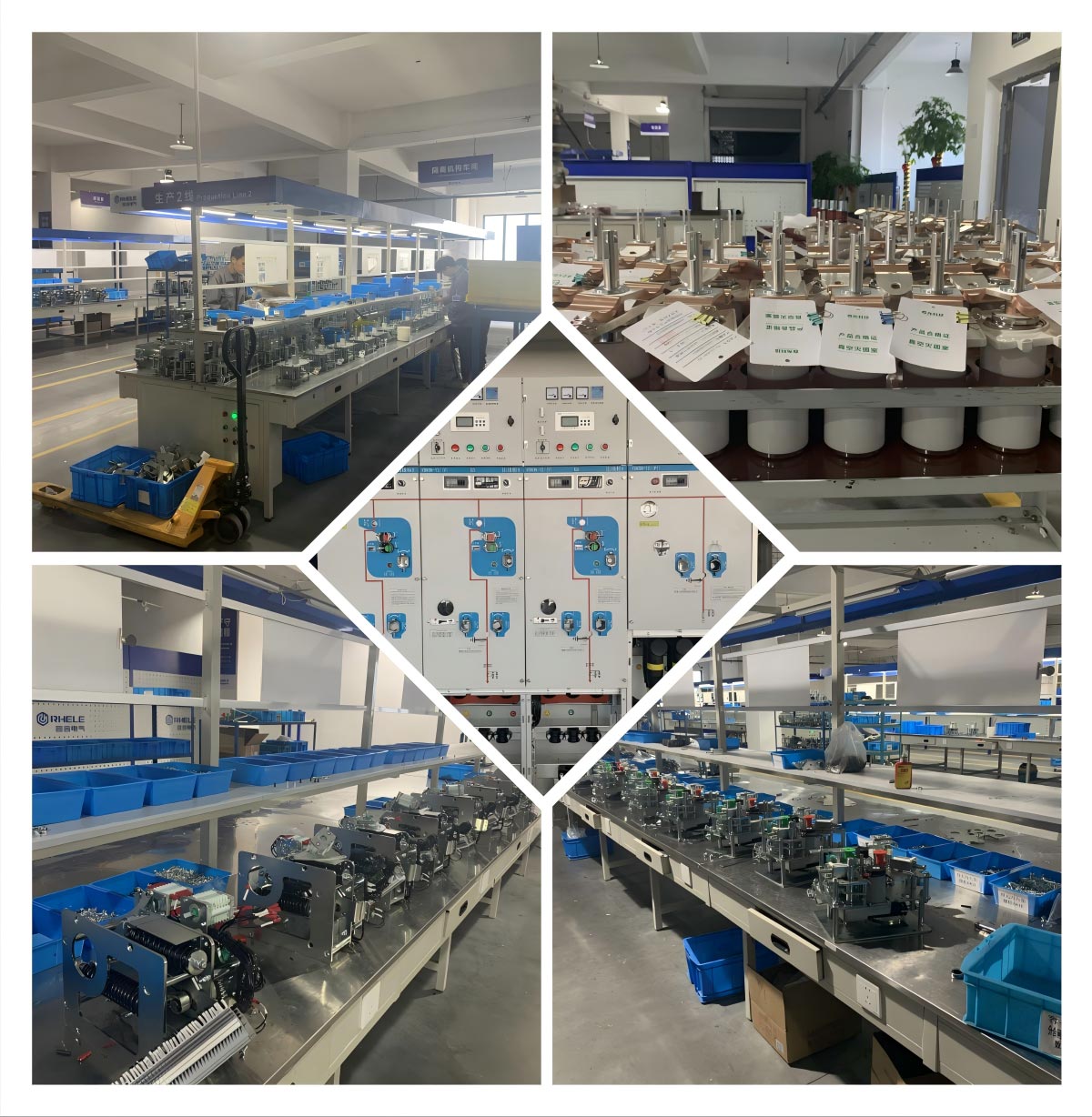

การประชุมเชิงปฏิบัติการการผลิต

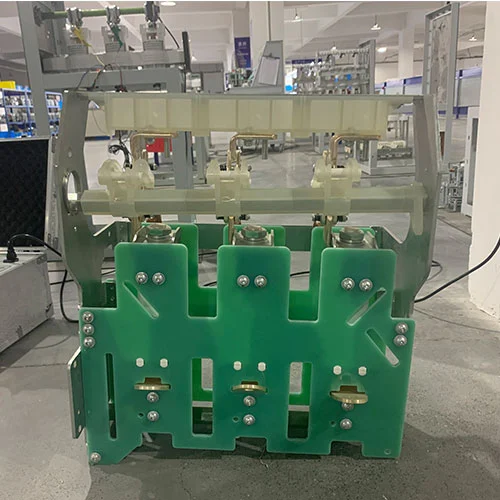

แสดงผลิตภัณฑ์
