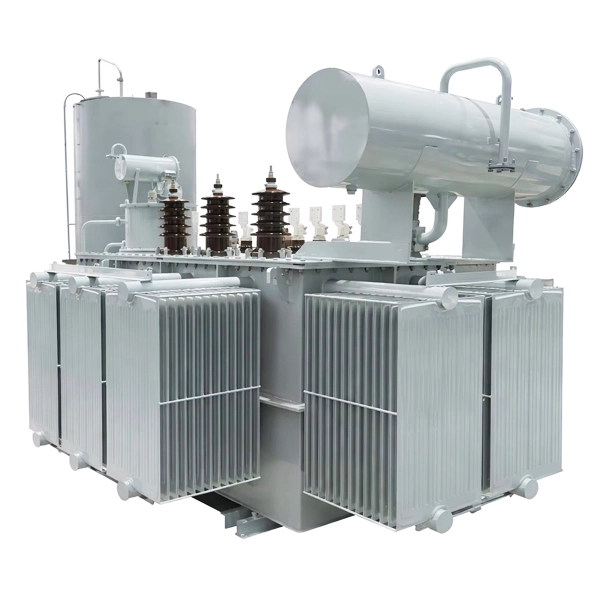

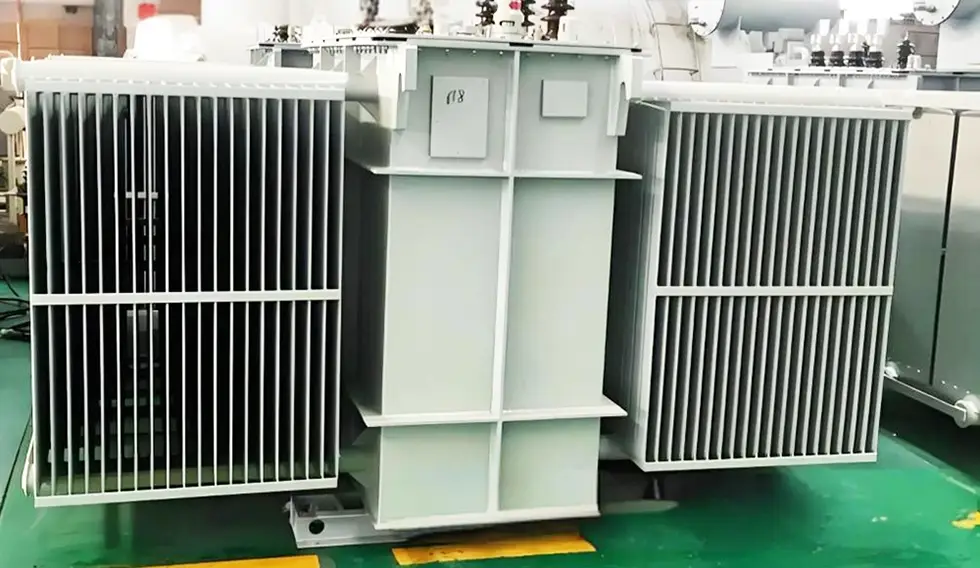

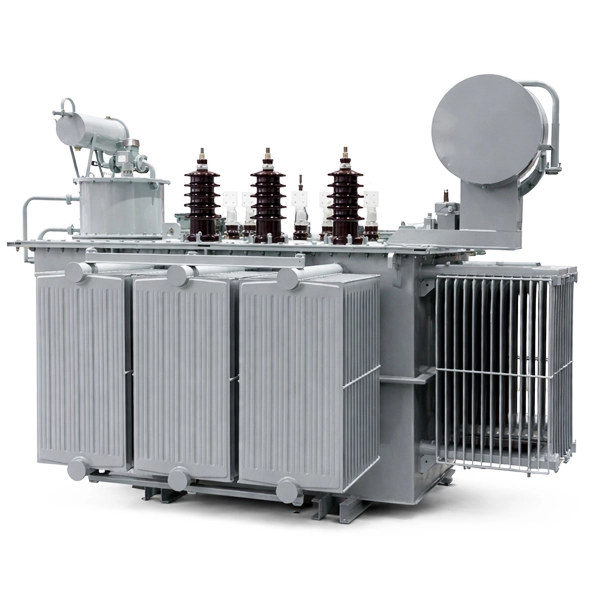

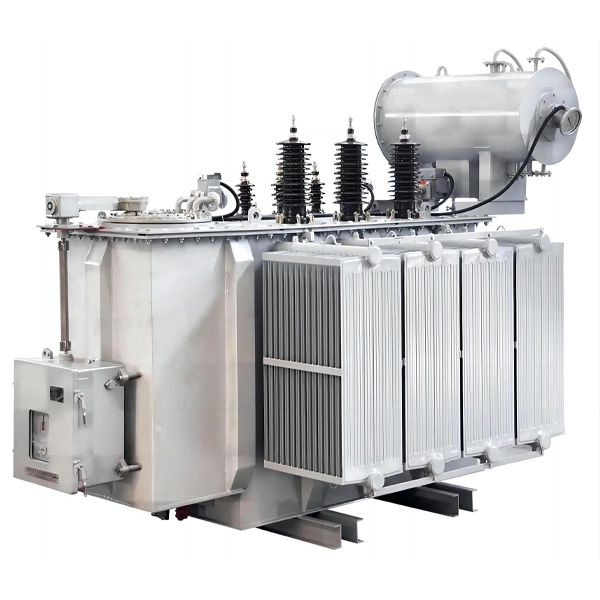

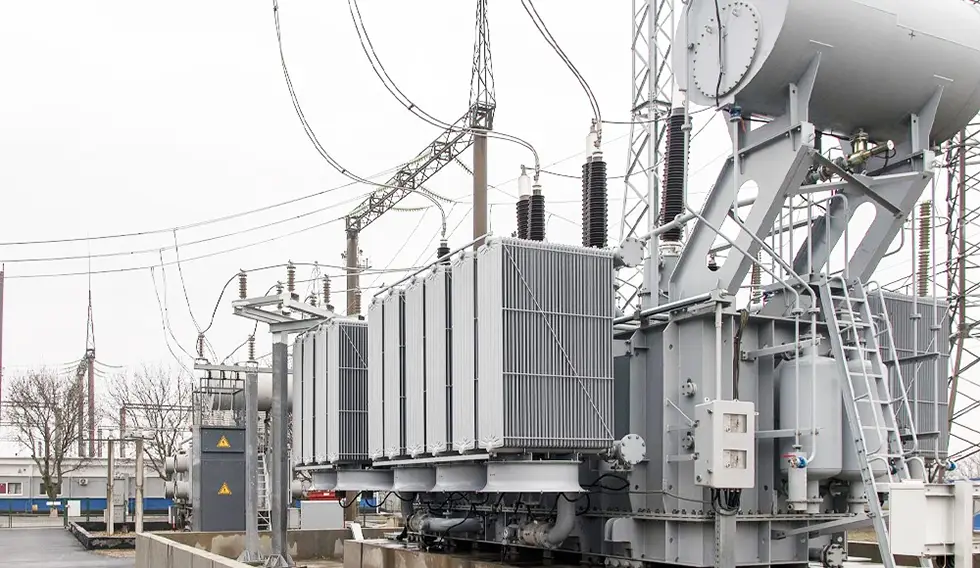

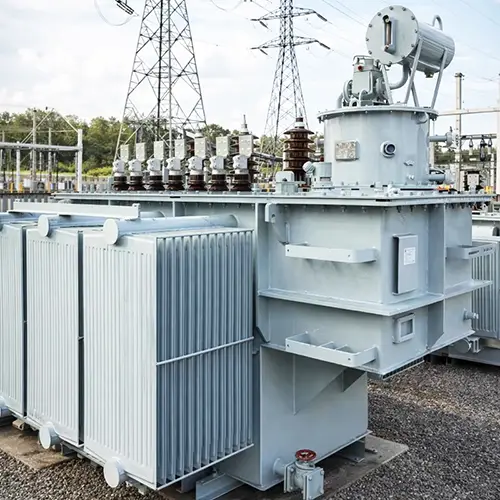

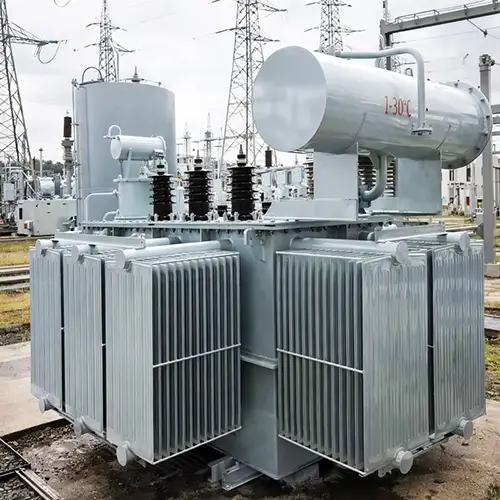

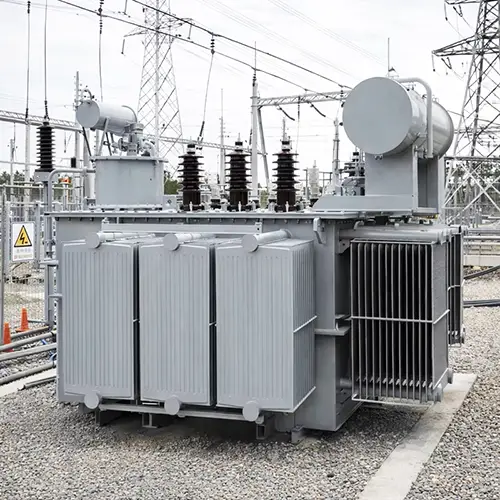

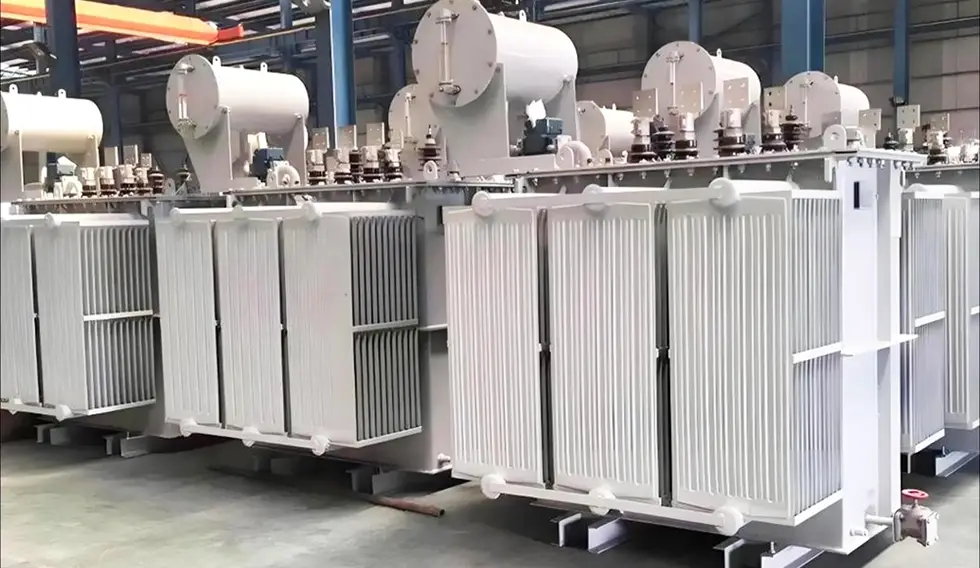

หม้อแปลงไฟฟ้าจำหน่ายแบบฝังน้ำมัน 33KV

หลายปีที่ผ่านมา Cotenele ได้ให้บริการลูกค้าเป็นจำนวนมากหม้อแปลงไฟฟ้าจำหน่ายแบบฝังน้ำมัน 33KVในสถานีไฟฟ้าย่อย โรงไฟฟ้า พลังงานลม พลังงานแสงอาทิตย์ และโครงการอื่นๆ หลายแห่ง โดยตัวแทนดังกล่าวมาจากโครงการโรงไฟฟ้า Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye และ Rwinkwavu แรงดันไฟฟ้าด้านแรงดันไฟฟ้าสูงของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมันขนาด 33kV (35KV) คือ 33 KV (35 kV) และใช้น้ำมันหม้อแปลงเป็นสื่อฉนวนและทำความเย็น เป็นอุปกรณ์ไฟฟ้าสถิตที่ตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า จะแปลงค่าแรงดันไฟฟ้ากระแสสลับ (กระแส) หนึ่งค่าไปเป็นค่าแรงดันไฟฟ้ากระแสสลับ (กระแสไฟฟ้า) อีกค่าหนึ่ง (หรือหลายค่า) ที่มีความถี่เดียวกันแต่มีขนาดต่างกัน

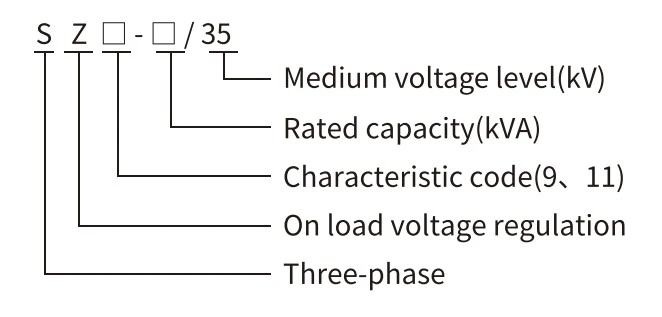

รูปแบบและความหมาย

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันขนาด 33KV คืออะไร?

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันขนาด 33 kV เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายซึ่งมีแรงดันไฟฟ้าด้านแรงดันสูงอยู่ที่ 35 kV และใช้น้ำมันหม้อแปลงเป็นสื่อกลางในการเป็นฉนวนและทำความเย็น เป็นอุปกรณ์ไฟฟ้าสถิตที่ตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า จะแปลงค่าแรงดันไฟฟ้ากระแสสลับ (กระแส) หนึ่งค่าไปเป็นค่าแรงดันไฟฟ้ากระแสสลับ (กระแสไฟฟ้า) อีกค่าหนึ่ง (หรือหลายค่า) ที่มีความถี่เดียวกันแต่มีขนาดต่างกัน

ตามมาตรฐานที่เกี่ยวข้อง ความถี่พิกัดของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันขนาด 35 kV คือ 50 Hz และความจุพิกัดโดยทั่วไปจะอยู่ในช่วงตั้งแต่ 30 kVA ถึง 2500 kVA (ภายในหมวดหม้อแปลงไฟฟ้าระบบจำหน่าย) หน่วยที่มีความจุขนาดใหญ่บางหน่วยอาจจัดอยู่ในประเภทหม้อแปลงไฟฟ้ากำลัง โดยมีความจุสูงถึง 31,500 kVA ขึ้นไป

ข้อกำหนดด้านสิ่งแวดล้อมมาตรฐาน

1. อุณหภูมิแวดล้อม:

- ค่าสูงสุด: +40 °C

- ค่าต่ำสุด: -25 °C

- ค่าเฉลี่ยรายเดือน: ไม่เกิน +30 °C

- ค่าเฉลี่ยรายปี: ไม่เกิน +20 °C

2. ระดับความสูง:สถานที่ติดตั้งต้องอยู่ที่ระดับความสูงไม่เกิน 1,000 เมตร เหนือระดับน้ำทะเล

3.รูปคลื่นแรงดันไฟฟ้าของแหล่งจ่ายต้องเป็นรูปคลื่นไซน์เป็นหลัก

4.แรงดันไฟฟ้าของแหล่งจ่ายไฟสามเฟสจะต้องมีความสมดุลโดยประมาณ

5.ความเพี้ยนฮาร์มอนิกรวม (THD) ของกระแสโหลดถูกจำกัดไว้ที่สูงสุด 5% ของกระแสพิกัด

6. สถานที่ติดตั้ง:อาจวางหม้อแปลงไฟฟ้าไว้ภายในอาคารหรือในที่โล่ง

มาตรฐาน

มาตรฐานสากล:

- IEC 60076-1:2011 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 1: ข้อกำหนดทั่วไป

- IEC 60076-2:2011 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 2: อุณหภูมิที่เพิ่มขึ้นสำหรับประเภทที่แช่ของเหลว

- IEC 60076-3:2013+AMD1:2018 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 3: ระดับฉนวน การทดสอบไดอิเล็กทริก และระยะห่างอากาศภายนอก

- IEC 60076-5:2006 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 5: ความสามารถในการทนต่อการลัดวงจร

- IEC 60076-10:2016 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 10: การวัดระดับความดันเสียง

มาตรฐานแห่งชาติ:

GB/T 1094.1-2013 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 1: ข้อกำหนดทั่วไป

GB/T 1094.2-2013 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 2: อุณหภูมิที่เพิ่มขึ้นของหม้อแปลงแช่ของเหลว

- GB/T 1094.5-2008 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 5: ประสิทธิภาพการทนต่อการลัดวงจร

GB/T 1094.10-2003 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 10: การกำหนดระดับเสียงอะคูสติก

GB/T 1094.3-2017 - หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 3: ระดับฉนวน การทดสอบไดอิเล็กทริก และช่องว่างภายนอกในอากาศ

พารามิเตอร์ทางเทคนิคของหม้อแปลงแช่น้ำมัน 33KV

S13-35kV พารามิเตอร์ทางเทคนิคของหม้อแปลงควบคุมแรงดันไฟฟ้าที่ไม่กระตุ้น (0.4kV)

S13-35kV พารามิเตอร์ทางเทคนิคของหม้อแปลงควบคุมแรงดันไฟฟ้าที่ไม่กระตุ้น (3.15 ~ 15kV)

S13-35kV พารามิเตอร์ทางเทคนิคของหม้อแปลงควบคุมแรงดันไฟฟ้าที่ไม่กระตุ้น (6.3 ~ 15kV)

โครงสร้างผลิตภัณฑ์ของหม้อแปลงไฟฟ้าจำหน่ายขนาด 33 kV

หม้อแปลงไฟฟ้าแบบแช่น้ำมันขนาด 33 kV ส่วนใหญ่ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

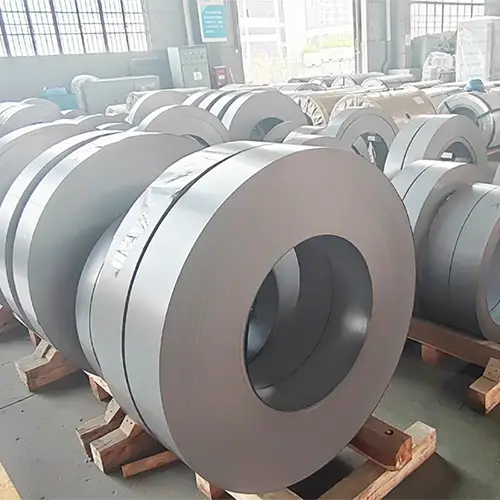

1. แกน (วงจรแม่เหล็ก):วงจรแม่เหล็กของหม้อแปลงไฟฟ้ากำลัง 33kV ประกอบด้วยการเคลือบเหล็กซิลิกอนรีดเย็นที่มีการซึมผ่านของแม่เหล็กสูงและการวางแนวของเกรน แกนกลางใช้โครงสร้างข้อต่อแบบขัดหลายขั้นตอนเพื่อลดการสูญเสียและเสียงรบกวนขณะไม่มีโหลด ในหม้อแปลงไฟฟ้าสามเฟส ส่วนแนวตั้งของแกนกลางเรียกว่าขาแกน (ซึ่งวางขดลวดไว้) และส่วนแนวนอนเรียกว่าแอก (ซึ่งทำให้วงจรแม่เหล็กสมบูรณ์)

2. ขดลวด (คอยส์):ส่วนประกอบหลักที่ทำให้การส่งและการแปลงพลังงานไฟฟ้าสำเร็จ ยกเว้นหน่วยความจุขนาดเล็กที่ใช้ลวดทองแดง ขดลวดแรงดันต่ำโดยทั่วไปจะเป็นประเภทแผลฟอยล์ทรงกระบอกโดยใช้ฟอยล์ทองแดง ขดลวดไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอกหลายชั้น การออกแบบเหล่านี้ช่วยให้มั่นใจได้ถึงการกระจายแอมแปร์-เทิร์นที่สมดุล ฟลักซ์การรั่วซึมต่ำ ความแข็งแรงเชิงกลสูง และความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่ง

3. รถถัง:เปลือกของหม้อแปลงไฟฟ้ากำลัง 33kV มีแกนเหล็กและขดลวดอยู่ข้างใน ถังน้ำมันเชื้อเพลิงใช้โครงสร้างแผงระบายความร้อนแบบลูกฟูกซึ่งมีการระบายอากาศได้ดีและสามารถชดเชยการเปลี่ยนแปลงของปริมาตรน้ำมันที่เกิดจากความผันผวนของอุณหภูมิได้ ร้านค้าบางแห่งยังใช้ถังเชื้อเพลิงแบบระฆังหรือโครงสร้างถังเชื้อเพลิงแบบปิดสนิทสำหรับการแปลงแรงดันไฟฟ้า

4. นักอนุรักษ์ (นักอนุรักษ์น้ำมัน):ตัวป้องกันเชื่อมต่อกับถังผ่านท่อที่ใช้เพื่อกักเก็บน้ำมันและชดเชยการเปลี่ยนแปลงปริมาณน้ำมัน ในหม้อแปลงไฟฟ้ากำลังสมัยใหม่บางรุ่น ถังกระดาษลูกฟูกได้เข้ามาแทนที่การทำงานของ Oil Conservator

5. บูชฉนวน:บุชชิ่งฉนวนหม้อแปลงไฟฟ้าเป็นส่วนประกอบฉนวนซึ่งตั้งอยู่ระหว่างแกนนำไฟฟ้าและฝาปิดถังน้ำมัน และยังให้ทั้งฉนวนและการสนับสนุนทางกลสำหรับแกนนำไฟฟ้าอีกด้วย

6. แตะตัวเปลี่ยน:Tap Changers ส่วนใหญ่จะใช้สำหรับการควบคุมแรงดันไฟฟ้าของหม้อแปลงไฟฟ้ากำลัง และมีสองประเภท: นอกวงจร (ไม่มีพลังงาน) และบนโหลด (มีพลังงาน)

7. อุปกรณ์เสริมอื่นๆ:รวมถึงอุปกรณ์เสริมหลายอย่าง เช่น รีเลย์แก๊ส (รีเลย์ Buchholz), เครื่องช่วยหายใจ (ซิลิโคนช่วยหายใจ), อุปกรณ์ระบายแรงดัน, เทอร์โมมิเตอร์, ไส้กรองน้ำมัน ฯลฯ

การจำแนกประเภทของหม้อแปลงไฟฟ้ากำลัง 33kV

ข้อดีของผลิตภัณฑ์ของหม้อแปลงไฟฟ้ากำลัง 33kV

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 35 kV มีข้อดีหลักดังต่อไปนี้:

1. การสูญเสียต่ำ:การใช้เหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงแบบเกรนคุณภาพสูงและการออกแบบแกนและขดลวดที่ได้รับการปรับปรุง การสูญเสียที่ไม่มีโหลดสามารถลดลงได้มากกว่า 20% เมื่อเทียบกับหม้อแปลงทั่วไป และการสูญเสียโหลดมากกว่า 10% ซีรีส์ S22 มีการสูญเสียขณะไม่มีโหลดต่ำกว่าประเภท S11 ถึง 15-20%

2. เสียงรบกวนต่ำ:ด้วยการเลือกใช้วัสดุแกนคุณภาพสูง ความหนาแน่นของแกนแม่เหล็กที่เหมาะสม และเทคโนโลยีการยึดติดแบบลามิเนตแบบแบ่งส่วน เสียงรบกวนจึงสามารถลดลงได้อย่างมีประสิทธิภาพ สำหรับอุปกรณ์ขนาด 1,000 kVA สามารถควบคุมระดับเสียงได้ต่ำกว่า 50 เดซิเบล

3. ความสามารถในการทนต่อการลัดวงจรสูง:การใช้วิธีการวิเคราะห์แบบไดนามิกสำหรับการคำนวณแรงทางกลลัดวงจร การพันขดลวดผ่านกระบวนการย้ำเพื่อให้แน่ใจว่ามีความแข็งแรงเชิงกลสูง หม้อแปลงนี้สามารถทนกระแสไฟกระชากได้สูงถึง 32 เท่าของกระแสที่กำหนดผ่านการทดสอบการลัดวงจร

4. อุณหภูมิที่เพิ่มขึ้นต่ำ:การกระจายการไหลของน้ำมันได้รับการคำนวณและปรับให้เหมาะสมเพื่อลดอุณหภูมิจุดร้อนและอุณหภูมิเฉลี่ยของขดลวดที่เพิ่มขึ้น

5. ปิดสนิท ไม่ต้องบำรุงรักษา:หม้อแปลงไฟฟ้าของเราใช้ถังน้ำมันแบบปิดสนิท ซึ่งสามารถแยกน้ำมันออกจากอากาศและชะลอการเสื่อมสภาพของฉนวนได้ ถังลูกฟูกครีบมาแทนที่ถังเก็บน้ำ ช่วยป้องกันความชื้นและออกซิเจนไม่ให้เข้าไปได้อย่างมีประสิทธิภาพ ระยะเวลาที่ไม่ต้องบำรุงรักษาอาจเกิน 20 ปี

6. ติดตั้งและบำรุงรักษาง่าย:ขนาดค่อนข้างกะทัดรัดและต้นทุนต่ำ การออกแบบที่ไม่ต้องใช้แกนยกทำให้หม้อแปลงสามารถทนต่อการสั่นสะเทือนในการขนส่งได้

7. มีฟังก์ชั่นอัจฉริยะ:หม้อแปลงบางรุ่นสามารถติดตั้งฟังก์ชัน "สัญญาณระยะไกล การวัดระยะไกล การปรับระยะไกล และรีโมทคอนโทรล" (รีโมท 4 แบบ) เพื่อให้การทำงานของสถานีย่อยแบบไร้คนควบคุม

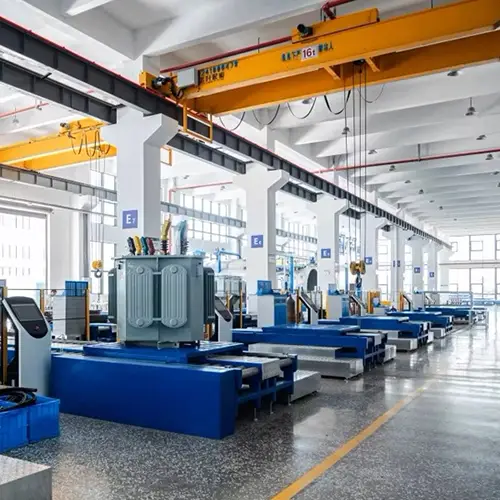

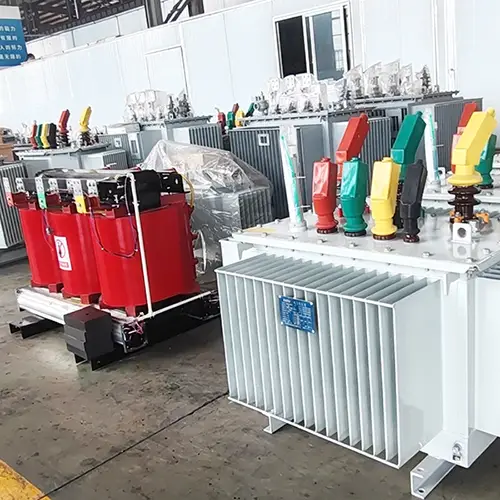

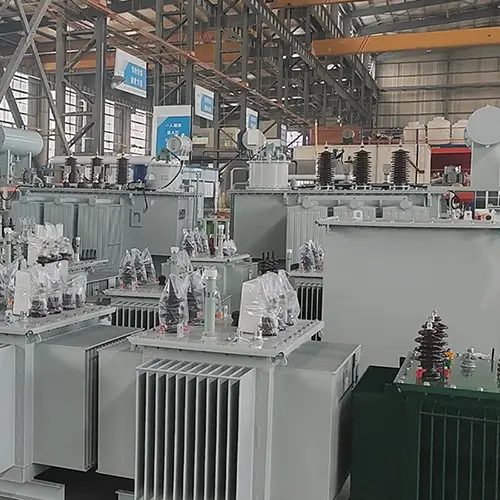

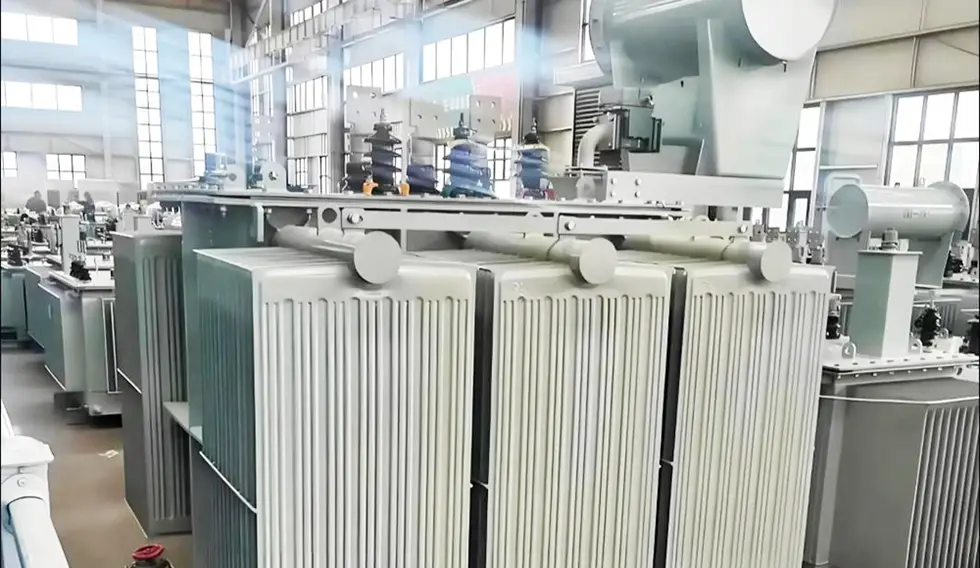

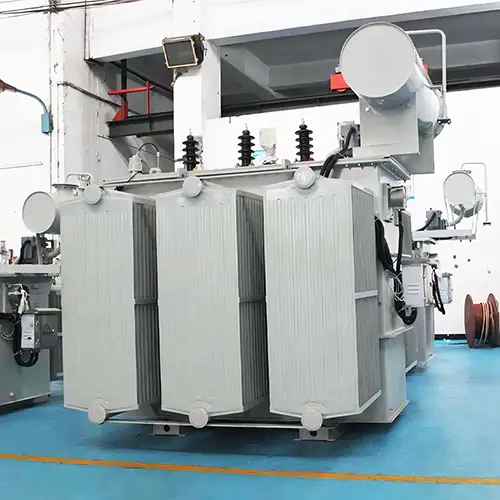

การประชุมเชิงปฏิบัติการ

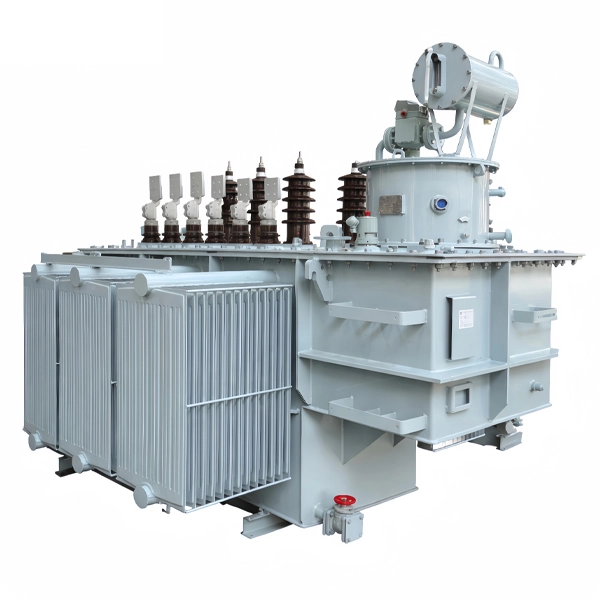

แสดงผลิตภัณฑ์
