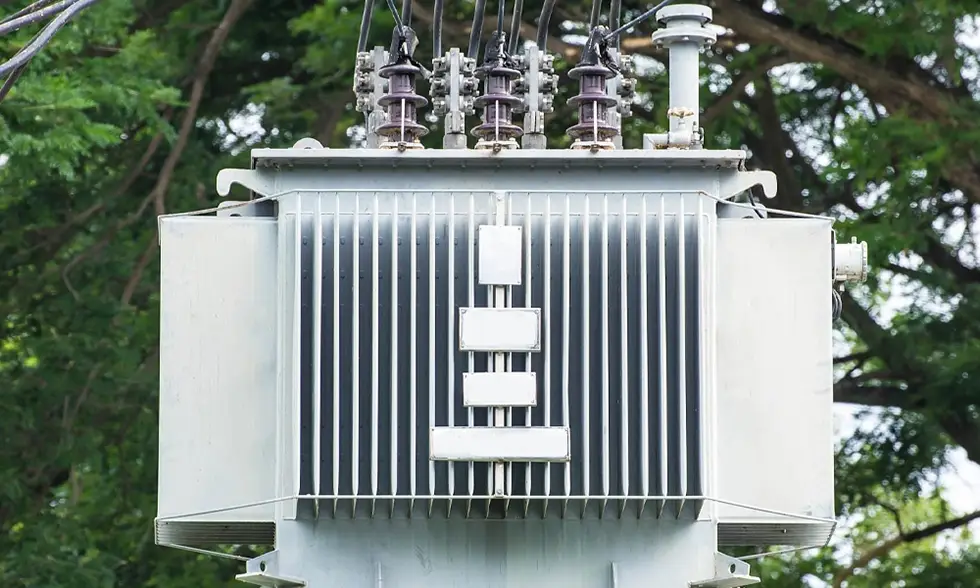

หม้อแปลงไฟฟ้ากำลังแบบกระจายน้ำมัน 10kV
Cotenele เป็นผู้ผลิตและผู้ส่งออกหม้อแปลงไฟฟ้าซึ่งตั้งอยู่ใน "เมืองหลวงทางไฟฟ้าของจีน" - เมือง Liushi เมือง Yueqing เมืองเหวินโจว หม้อแปลงไฟฟ้ากำลังแบบฝังน้ำมันขนาด 10kV ของเราถูกตัดการเชื่อมต่ออย่างกว้างขวางในระบบจำหน่ายไฟฟ้า เช่น เครือข่ายการจำหน่ายในเมืองและในชนบท สถานประกอบการอุตสาหกรรมและเหมืองแร่ อาคารพาณิชย์ และสถานการณ์การใช้งานอื่น ๆ ที่หลากหลาย
ในฐานะผู้ผลิตและส่งออกหม้อแปลงไฟฟ้ากำลังแบบกระจายน้ำมัน 10kVในประเทศจีน เราได้จัดหาหม้อแปลงไฟฟ้ากำลังจำนวนมากให้กับตลาดต่างประเทศ เช่น ยุโรป แอฟริกา อเมริกาใต้ ตะวันออกกลาง เป็นต้น หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันขนาด 10KV ใช้น้ำมันฉนวนเป็นสื่อฉนวนหลัก และยังใช้น้ำมันเป็นตัวกลางในการทำความเย็นอีกด้วย หม้อแปลงไฟฟ้าจำหน่ายนี้มีข้อดีที่โดดเด่นเช่นต้นทุนต่ำ ระบายความร้อนได้ดีเยี่ยม ความจุเกินพิกัดที่แข็งแกร่ง และอายุการใช้งานยาวนานทำให้เป็นตัวเลือกกระแสหลักที่มีมายาวนานในสถานการณ์การกระจายแรงดันไฟฟ้าปานกลางและต่ำ หม้อแปลงไฟฟ้ากำลังแบบกระจายน้ำมันขนาด 10kV ของเราเป็นไปตามมาตรฐานสากลที่เกี่ยวข้องIEC60076และมาตรฐานพื้นเมืองกิกะไบต์/ที 6451-2023, กิกะไบต์ 1,094ฯลฯ

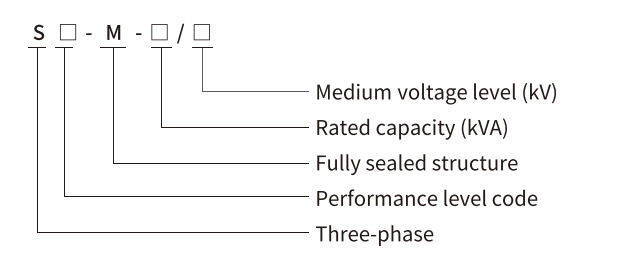

รูปแบบและความหมาย
มาตรฐานสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 10KV
| หมวดหมู่มาตรฐาน | ชื่อมาตรฐาน |
| ระดับชาติ (GB/T) | GB / T 1094.1-2013 หม้อแปลงไฟฟ้า - ส่วนที่ 1: ทั่วไป |
| GB / T 1094.2-2013 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 2: อุณหภูมิที่เพิ่มขึ้นสำหรับหม้อแปลงแช่ของเหลว | |
| GB / T 1,094.3-2017 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 3: ระดับฉนวน, การทดสอบอิเล็กทริกและช่องว่างภายนอกในอากาศ | |
| GB / T 1,094.5-2008 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 5: ความสามารถในการทนต่อไฟฟ้าลัดวงจร | |
| GB / T 1094.10-2003 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 10: การกำหนดระดับเสียง | |
| นานาชาติ (IEC) | IEC 60076-1:2011 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 1: ทั่วไป |
| IEC 60076-2:2011 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 2: อุณหภูมิที่เพิ่มขึ้นสำหรับหม้อแปลงแช่ของเหลว | |
| IEC 60076-3:2013+AMD1:2018 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 3: ระดับฉนวน การทดสอบไดอิเล็กทริก และช่องว่างภายนอกในอากาศ | |
| IEC 60076-5:2006 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 5: ความสามารถในการทนต่อไฟฟ้าลัดวงจร | |
| IEC 60076-10:2016 หม้อแปลงไฟฟ้ากำลัง - ส่วนที่ 10: การกำหนดระดับเสียง |
หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 10KV คืออะไร?
หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 10kV (โดยทั่วไปเรียกว่า "หม้อแปลงไฟฟ้าระบบจำหน่าย") เป็นอุปกรณ์ไฟฟ้าสถิตย์ที่ใช้ในระบบจำหน่ายเพื่อแปลงแรงดันไฟฟ้าและกระแสไฟฟ้ากระแสสลับ และส่งพลังงานไฟฟ้าตามกฎของการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยมีขดลวดหุ้มฉนวนด้วยน้ำมันที่เป็นฉนวน โดยทั่วไปหมายถึงหม้อแปลงที่ทำงานในเครือข่ายการจำหน่ายที่มีระดับแรงดันไฟฟ้า 10kV ความจุพิกัด 6300kVA หรือต่ำกว่า ซึ่งจ่ายพลังงานโดยตรงให้กับผู้ใช้ปลายทาง
หม้อแปลงไฟฟ้าชนิดนี้เหมาะสำหรับ AC 50/60Hz, สามเฟสพิกัดความจุสูงสุด 2500kVA (สูงสุด 1 เฟส 833kVA ไม่แนะนำโดยทั่วไป) สามารถใช้ในอาคารหรือกลางแจ้งได้ หน่วยที่มีความจุ ≤315kVA สามารถติดตั้งกับเสาได้ สภาวะการทำงานมาตรฐาน: อุณหภูมิแวดล้อมไม่เกิน 40°C และไม่ต่ำกว่า -25°C; อุณหภูมิเฉลี่ยสูงสุดรายวัน 30°C; อุณหภูมิเฉลี่ยสูงสุดต่อปี 20°C; ความชื้นสัมพัทธ์ ≤90% (ที่อุณหภูมิแวดล้อม 25°C); ความสูง ≤1,000ม. หากเงื่อนไขแตกต่างไปจากที่กล่าวมาข้างต้น การปรับอันดับที่เหมาะสมจะต้องเป็นไปตามมาตรฐานที่เกี่ยวข้อง

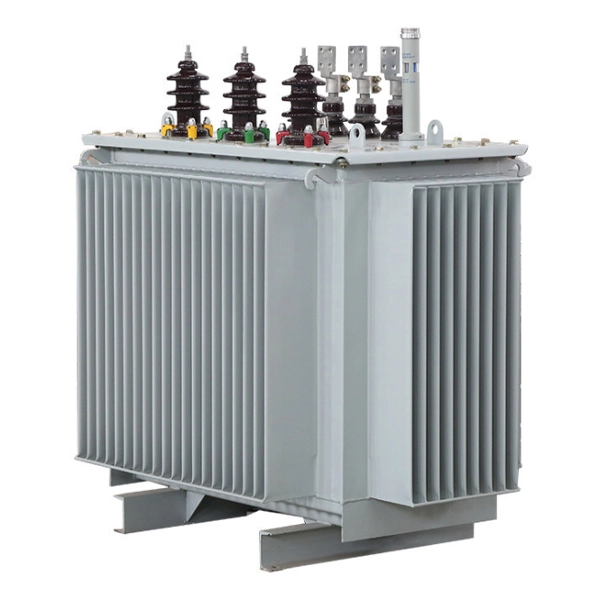

โครงสร้างผลิตภัณฑ์

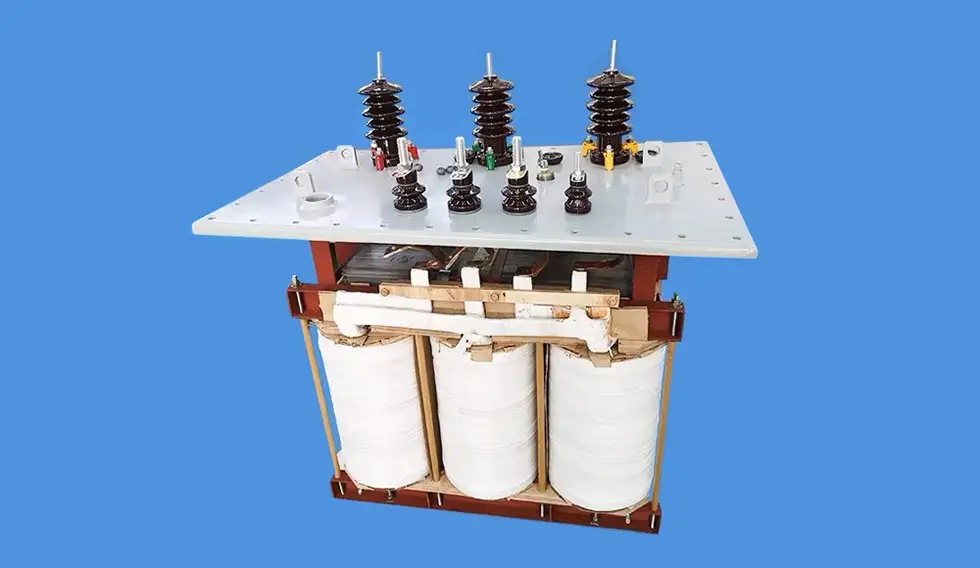

โครงสร้างของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 10kV ประกอบด้วยตัวเครื่องหลัก ตัวควบคุม บุชชิ่งฉนวน เครื่องเปลี่ยนก๊อกน้ำ อุปกรณ์ป้องกัน ฯลฯ
1. ตัวหลัก
โครงสร้างหลักประกอบด้วยแกนกลาง ขดลวด และน้ำมันฉนวน ซึ่งเป็นส่วนแม่เหล็กไฟฟ้าของหม้อแปลงไฟฟ้า
แกนหลัก:วงจรแม่เหล็กของหม้อแปลงไฟฟ้าที่สร้างจากแผ่นเหล็กซิลิกอนรีดร้อนหรือรีดเย็น (หนา 0.35 หรือ 0.5 มม. มีสารเคลือบเงาบนพื้นผิว) ซ้อนกัน แกนกลางประกอบด้วยขาแกนกลาง (ที่วางขดลวด) และแอก (ปิดวงจรแม่เหล็ก) โครงสร้างแกนโดยพื้นฐานแล้วเป็นประเภทแกนหรือประเภทเปลือก โดยประเภทแกนมีการใช้กันอย่างแพร่หลายมากที่สุด ผลิตภัณฑ์ระดับไฮเอนด์บางรายการใช้แกนบาดแผลแบบสามมิติ โดยที่ขาทั้งสามถูกจัดเรียงเป็นรูปสามเหลี่ยมด้านเท่า ส่งผลให้วงจรแม่เหล็กไม่มีช่องว่าง ลดการสูญเสีย และลดเสียงรบกวน
ขดลวด:วงจรไฟฟ้าของหม้อแปลงไฟฟ้า โดยทั่วไปจะพันจากลวดทองแดงแบนหรือกลมหุ้มฉนวนรอบๆ หม้อแปลงไฟฟ้า ขดลวดจะถูกวางไว้บนขาแกน โดยมีขดลวดแรงดันต่ำ (LV) ที่ชั้นใน และขดลวดแรงดันสูง (HV) ที่ชั้นนอก กระบอกสูบฉนวนแยกแกนออกจากขดลวด LV และ LV ออกจากขดลวด HV สำหรับขดลวด LV โครงสร้างทรงกระบอกฟอยล์ทองแดงถือเป็นเรื่องปกติ (ยกเว้นสำหรับความจุที่น้อยมาก) ขดลวด HV ใช้โครงสร้างทรงกระบอกหลายชั้นเพื่อสร้างสมดุลของการกระจายแอมแปร์-เทิร์น ลดฟลักซ์ที่หลงทาง และให้ความแข็งแรงเชิงกลสูงและความสามารถในการทนต่อไฟฟ้าลัดวงจร
น้ำมันฉนวน:ประกอบด้วยแนฟธีน แอลเคน และอะโรเมติกส์เป็นส่วนใหญ่ ทำหน้าที่สองหน้าที่: (ก) เป็นฉนวนระหว่างขดลวด ระหว่างขดลวดกับแกน และระหว่างขดลวดกับถัง; (ข) กระจายความร้อนโดยการพาความร้อนเมื่อถูกความร้อน ประเภททั่วไปคือ No.10, No.25 และ No.45 โดยตัวเลขระบุจุดไหลเป็น °C (เช่น น้ำมัน No.25 แข็งตัวที่อุณหภูมิ -25°C) การเลือกขึ้นอยู่กับสภาพอากาศในท้องถิ่น
2. รถถัง
ถังเป็นเปลือกด้านนอกของหม้อแปลงจุ่มน้ำมันซึ่งเชื่อมจากแผ่นเหล็ก มันกักเก็บน้ำมันและส่วนประกอบอื่นๆ ในหม้อแปลงไฟฟ้าขนาดกลางและขนาดเล็ก ถังจะประกอบด้วยตัวเครื่องและฝาปิด ชุดแกนและคอยล์ถูกวางไว้ภายในเคส และสามารถยกออกเพื่อการบำรุงรักษาได้หลังจากถอดฝาครอบออกแล้ว ถังยังติดตั้งวาล์วถ่ายน้ำมัน สกรูสายดิน ป้ายชื่อ ฯลฯ
3. คอนเซอร์เวเตอร์ (Oil Conservator)
ติดตั้งที่ด้านบนของถัง ตัวอนุรักษ์มีปริมาตรประมาณ 10% ของปริมาตรของถัง และเชื่อมต่อกับถังด้วยท่อ เมื่อน้ำมันขยายตัวหรือหดตัวตามอุณหภูมิ ผู้อนุรักษ์จะจ่ายหรือกักเก็บน้ำมัน เพื่อให้แน่ใจว่าแกนกลางและขดลวดจะยังคงจมอยู่ อีกทั้งยังช่วยลดการสัมผัสน้ำมันกับอากาศ ชะลอการเสื่อมสภาพของน้ำมัน กระจกมองเห็น (เกจวัดระดับน้ำมัน) บนตัวควบคุมจะแสดงระดับน้ำมันที่ปรับเทียบอุณหภูมิแล้ว เครื่องอนุรักษ์มักจะติดตั้งเครื่องระบายอากาศ (เครื่องทำแห้งซิลิกาเจล) เพื่อขจัดความชื้นและสิ่งสกปรกออกจากอากาศที่เข้ามา

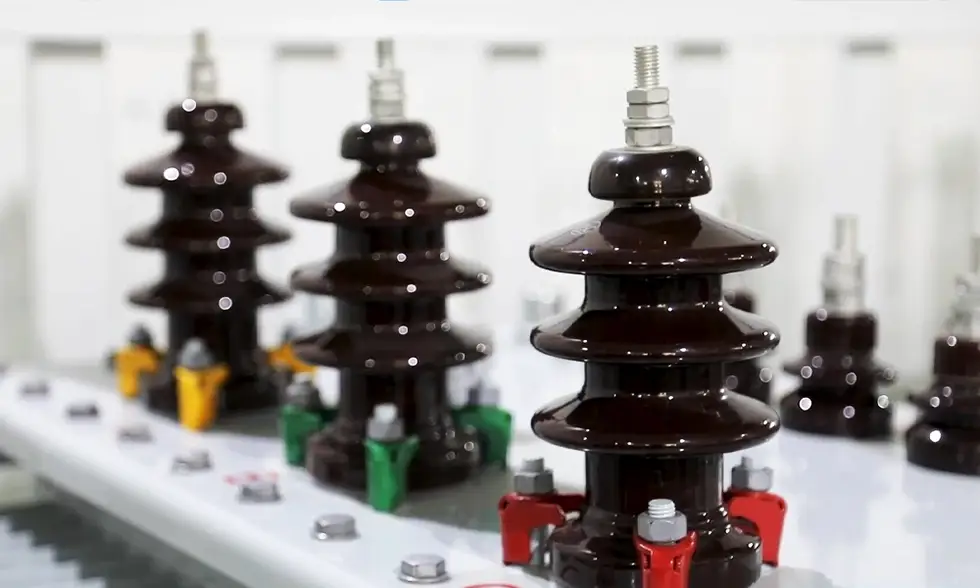

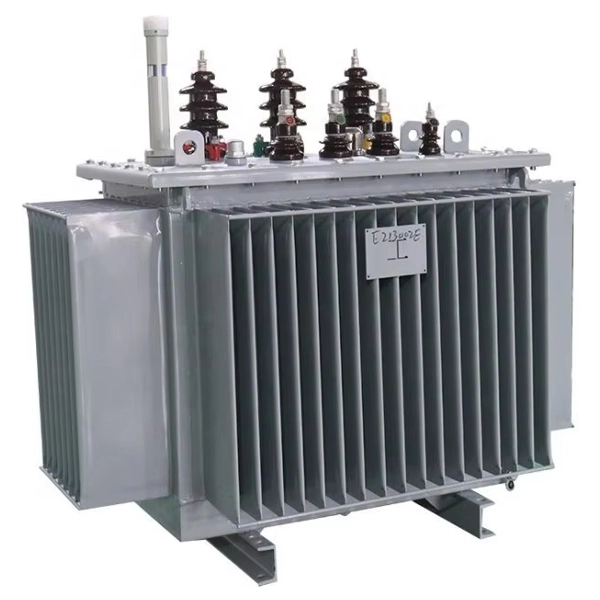

4. บูชฉนวน
บุชชิ่งเป็นส่วนประกอบฉนวนหลักที่ยื่นออกมาผ่านฝาครอบถัง พวกเขานำตัวนำขดลวด HV และ LV ออกจากถัง สร้างฉนวนให้กับกราวด์ (ถังและแกน) และแก้ไขการเชื่อมต่อภายนอก บูช HV จะสูงกว่า บูช LV จะสั้นกว่า
5. แตะตัวเปลี่ยน
เมื่อติดตั้งบนขดลวด HV ตัวเปลี่ยนแทปจะเปลี่ยนจำนวนรอบที่มีประสิทธิภาพเพื่อควบคุมแรงดันเอาต์พุต เมื่อแรงดันไฟฟ้าของแหล่งจ่ายแตกต่างกันไป เครื่องเปลี่ยนแทปจะปรับแรงดันไฟฟ้าเพื่อรักษาแรงดันไฟฟ้ารองให้คงที่ ประเภท: ตัวเปลี่ยนแทปขณะโหลด (สามารถใช้งานได้ภายใต้โหลด) และตัวเปลี่ยนแทปขณะโหลด (ไม่มีโหลด) (ต้องมีการลดพลังงาน)
6. อุปกรณ์ป้องกัน
รีเลย์แก๊ส (Buchholz):ติดตั้งบนท่อระหว่างถังและตัวควบคุม - การป้องกันเบื้องต้นจากข้อผิดพลาดภายใน สำหรับข้อผิดพลาดร้ายแรง มันจะตัดวงจรเบรกเกอร์ สำหรับข้อผิดพลาดเล็กๆ น้อยๆ จะมีการส่งสัญญาณแจ้งเตือน ตาม GB/T 6451 หม้อแปลง ≥800kVA จะต้องติดตั้งรีเลย์ Buchholz
ช่องระบายระเบิด (อุปกรณ์ระบายแรงดัน):ติดตั้งบนฝาครอบถัง ปิดผนึกด้วยไดอะแฟรมแก้ว หากเกิดข้อผิดพลาดร้ายแรงและรีเลย์ Buchholz ล้มเหลว ไดอะแฟรมจะระเบิดเพื่อปล่อยแรงดันและป้องกันการระเบิด
เครื่องวัดอุณหภูมิ:ตรวจสอบอุณหภูมิน้ำมันสูงสุด หม้อแปลงไฟฟ้า ≥1000kVA จะต้องติดตั้งเทอร์โมมิเตอร์สัญญาณกลางแจ้ง ซึ่งสามารถเชื่อมต่อกับสัญญาณระยะไกลได้
7. อุปกรณ์ทำความเย็น
รวมถึงหม้อน้ำหรือเครื่องทำความเย็นที่ติดตั้งบนผนังถัง โดยเชื่อมต่อกับถังด้วยท่อ ความแตกต่างของอุณหภูมิระหว่างน้ำมันบนและล่างทำให้เกิดการพาความร้อนตามธรรมชาติ ส่งผลให้อุณหภูมิน้ำมันลดลง วิธีการทำความเย็น: น้ำมัน-ธรรมชาติ-อากาศ-ธรรมชาติ (ONAN), น้ำมัน-ธรรมชาติ-บังคับทางอากาศ (ONAF), น้ำมัน-ธรรมชาติ-บังคับน้ำ (OFWF), บังคับหมุนเวียนน้ำมัน (OFAF) ฯลฯ
ข้อดีของผลิตภัณฑ์
เมื่อเปรียบเทียบกับหม้อแปลงประเภทอื่น (เช่น หม้อแปลงชนิดแห้ง) หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันมี:
1. ต้นทุนต่ำ - คุ้มค่าสูง
การผลิตที่พร้อมใช้และวัสดุราคาถูกกว่า (เหล็กซิลิคอน ทองแดง น้ำมัน) ส่งผลให้ราคาต่ำกว่าหม้อแปลงชนิดแห้งที่เทียบเท่ากัน 30-40% เหมาะสำหรับการอัพเกรดโครงข่ายที่มีงบประมาณจำกัดและโครงการ SME
2. การกระจายความร้อนที่ดีเยี่ยมและความสามารถในการโอเวอร์โหลด
ความร้อนจำเพาะและการนำความร้อนสูงของน้ำมัน ผสมผสานกับการพาความร้อนตามธรรมชาติ ทำให้อุณหภูมิที่เพิ่มขึ้นต่ำกว่าหม้อแปลงชนิดแห้งถึง 15-20% ความสามารถในการโอเวอร์โหลดในระยะสั้น (เช่น กระแสไฟที่กำหนด 1.2×) มีความแข็งแกร่ง เหมาะสำหรับการใช้งานสูงสุดตามฤดูกาล (เครื่องปรับอากาศในฤดูร้อน การชลประทาน)
3. บำรุงรักษาง่ายและอายุการใช้งานยาวนาน
การออกแบบที่ปิดสนิท (ถังลูกฟูก) ป้องกันความชื้น/ฝุ่น ภายใต้สภาวะปกติ จำเป็นต้องมีการบำรุงรักษาเพียงเล็กน้อย อายุการใช้งานโดยทั่วไปอยู่ที่ 20-30 ปี นานกว่าแบบแห้ง (15-25 ปี) ส่งผลให้ต้นทุนการดำเนินงานในระยะยาวลดลง
4. ศักยภาพด้านประสิทธิภาพพลังงานสูง - การปรับนโยบาย
ขับเคลื่อนโดยแผนปรับปรุงประสิทธิภาพพลังงานของหม้อแปลงไฟฟ้า หม้อแปลงแช่น้ำมันขนาด 10kV ได้รับการอัปเกรดเป็น S13 ขึ้นไป ตัวอย่างเช่น หม้อแปลง S13-1000kVA มีการสูญเสียโหลดขณะไม่มีโหลดเพียง 0.8kW (ต่ำกว่า S11 ถึง 40%) ซึ่งประหยัดพลังงานได้มากกว่า 6,000 kWh/ปี ซึ่งสำคัญมากภายใต้เป้าหมาย "คาร์บอนคู่"
5. ประสิทธิภาพของฉนวนที่ดีและความน่าเชื่อถือสูง
น้ำมันนี้เป็นฉนวนไฟฟ้าที่ดีเยี่ยมและยังช่วยลดการสั่นสะเทือน ส่งผลให้การทำงานเงียบขึ้น
6. การทำงานที่เสถียรและพารามิเตอร์สามเฟสที่สมดุล
การออกแบบแกนบาดแผลสามมิติทำให้ความยาวเส้นทางแม่เหล็กเท่ากัน ลดฮาร์โมนิคและปรับปรุงคุณภาพไฟฟ้า
พารามิเตอร์ทางเทคนิคและขนาด
S11-M พารามิเตอร์ทางเทคนิคของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน
| พิกัดความจุ (kVA) | การรวมกันของแรงดันไฟฟ้า | ป้ายกำกับกลุ่มที่เชื่อมต่อ | การกระจายแบบไม่โหลด (W) | การกระจายโหลด (W) 75 ℃ | กระแสไฟไม่โหลด (%) | แรงดันอิมพีแดนซ์ (%) | ขนาดภายนอก (L×W×H) ติดตั้ง 4-φ18 (มม.) | น้ำหนักรวม (กก.) | ||||
| แรงดันไฟฟ้าปานกลาง (kV) | ช่วงการแตะ | แรงดันไฟฟ้าต่ำ (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 หรืออื่น ๆ |
±5 ±2x2.5 |
0.38 0.4 0.415 0.44 |
ไดน์11 หยิน0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | ไดน์11 หยิน0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
หมายเหตุ 1:สำหรับหม้อแปลงที่มีพิกัดความจุ 500kVA และต่ำกว่า ค่าการสูญเสียโหลดที่อยู่เหนือเส้นทแยงมุมในตารางจะใช้ได้กับกลุ่มข้อต่อ Dyn11 หรือ Yzn11 และค่าการสูญเสียโหลดที่ต่ำกว่าเส้นทแยงจะใช้กับกลุ่มข้อต่อ Yyn0
หมายเหตุ 2:เมื่ออัตราการโหลดเฉลี่ยต่อปีของหม้อแปลงอยู่ระหว่าง 35% ถึง 40% สามารถรับประสิทธิภาพการทำงานสูงสุดได้โดยใช้ค่าการสูญเสียในตาราง

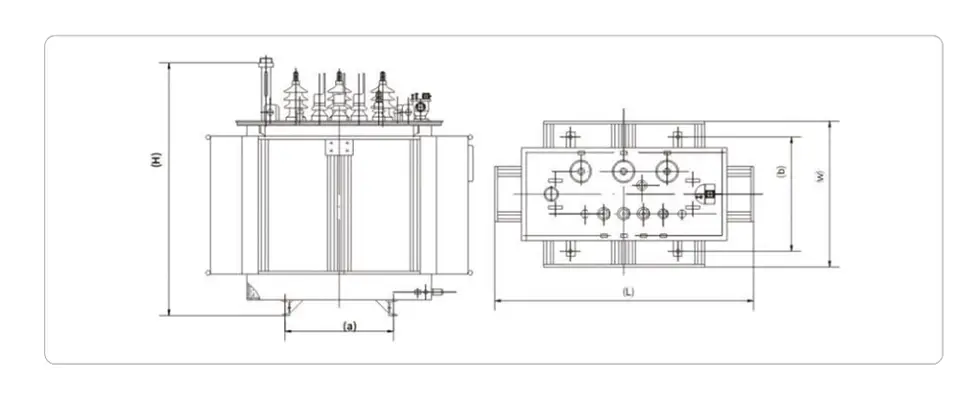

ขนาดหม้อแปลงแช่น้ำมัน S11-M
หมายเหตุ:ขนาดและน้ำหนักที่ให้ไว้มีไว้เพื่อการอ้างอิงในการออกแบบและการเลือกเท่านั้น ขนาดและน้ำหนักสุดท้ายขึ้นอยู่กับแบบผลิตภัณฑ์ของเรา
S13-M พารามิเตอร์ทางเทคนิคของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน
| พิกัดความจุ (kVA) | การรวมกันของแรงดันไฟฟ้า | ป้ายกำกับกลุ่มที่เชื่อมต่อ | การกระจายแบบไม่โหลด (W) | การกระจายโหลด (W) 145 ℃ | กระแสไฟไม่โหลด (%) | แรงดันอิมพีแดนซ์ (%) | ขนาดภายนอก (L×W×H) ติดตั้ง 4-φ18 (มม.) | น้ำหนักรวม (กก.) | ||||
| แรงดันไฟฟ้าปานกลาง (kV) | ช่วงการแตะ | แรงดันไฟฟ้าต่ำ (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 หรืออื่น ๆ |
±5 ±2x2.5 |
0.38 0.4 0.415 0.44 |
ไดน์11 หยิน0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | ไดน์11 หยิน0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
หมายเหตุ 1:สำหรับหม้อแปลงที่มีพิกัดความจุ 500kVA และต่ำกว่า ค่าการสูญเสียโหลดที่อยู่เหนือเส้นทแยงมุมในตารางจะใช้ได้กับกลุ่มข้อต่อ Dyn11 หรือ Yzn11 และค่าการสูญเสียโหลดที่ต่ำกว่าเส้นทแยงจะใช้กับกลุ่มข้อต่อ Yyn0
หมายเหตุ 2:เมื่ออัตราการโหลดเฉลี่ยต่อปีของหม้อแปลงอยู่ระหว่าง 35% ถึง 40% สามารถรับประสิทธิภาพการทำงานสูงสุดได้โดยใช้ค่าการสูญเสียในตาราง
ขนาดหม้อแปลงแช่น้ำมัน S13-M
หมายเหตุ:ขนาดและน้ำหนักที่ให้ไว้มีไว้เพื่อการอ้างอิงในการออกแบบและการเลือกเท่านั้น ขนาดและน้ำหนักสุดท้ายขึ้นอยู่กับแบบผลิตภัณฑ์ของเรา
S14-M พารามิเตอร์ทางเทคนิคของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน
| พิกัดความจุ (kVA) | การรวมกันของแรงดันไฟฟ้า | ป้ายกำกับกลุ่มที่เชื่อมต่อ | การกระจายแบบไม่โหลด (W) | การกระจายโหลด (W) 75 ℃ | กระแสไฟไม่โหลด (%) | แรงดันอิมพีแดนซ์ (%) | ขนาดภายนอก ยาว×กว้าง×สูง (มม.) | น้ำหนักรวม (กก.) | ||
| แรงดันไฟฟ้าปานกลาง (kV) | ช่วงการแตะ | แรงดันไฟฟ้าต่ำ (kV) | ติดตั้ง 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 หรืออื่น ๆ |
±5 ±2x2.5 |
0.38 0.4 0.415 0.44 |
ไดน์11 หยิน0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1,030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1,075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | ไดน์11 หยิน0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
หมายเหตุ 1:สำหรับหม้อแปลงที่มีพิกัดความจุ 500kVA และต่ำกว่า ค่าการสูญเสียโหลดที่อยู่เหนือเส้นทแยงมุมในตารางจะใช้ได้กับกลุ่มข้อต่อ Dyn11 หรือ Yzn11 และค่าการสูญเสียโหลดที่ต่ำกว่าเส้นทแยงจะใช้กับกลุ่มข้อต่อ Yyn0
หมายเหตุ 2:เมื่ออัตราการโหลดเฉลี่ยต่อปีของหม้อแปลงอยู่ระหว่าง 35% ถึง 40% สามารถรับประสิทธิภาพการทำงานสูงสุดได้โดยใช้ค่าการสูญเสียในตาราง
ขนาดหม้อแปลงแช่น้ำมัน S14-M
หมายเหตุ:ขนาดและน้ำหนักที่ให้ไว้มีไว้เพื่อการอ้างอิงในการออกแบบและการเลือกเท่านั้น ขนาดและน้ำหนักสุดท้ายขึ้นอยู่กับแบบผลิตภัณฑ์ของเรา

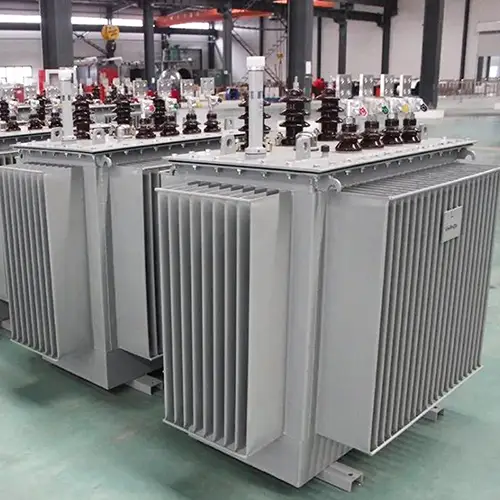

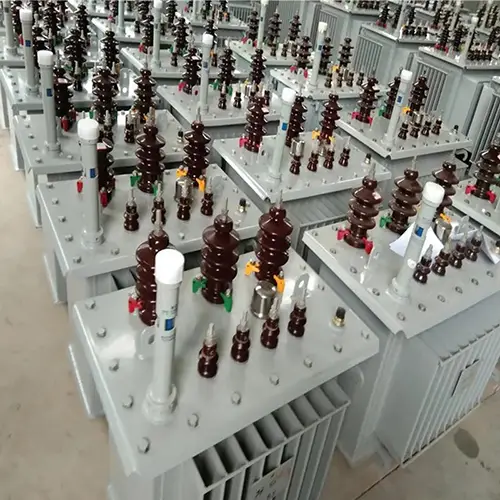

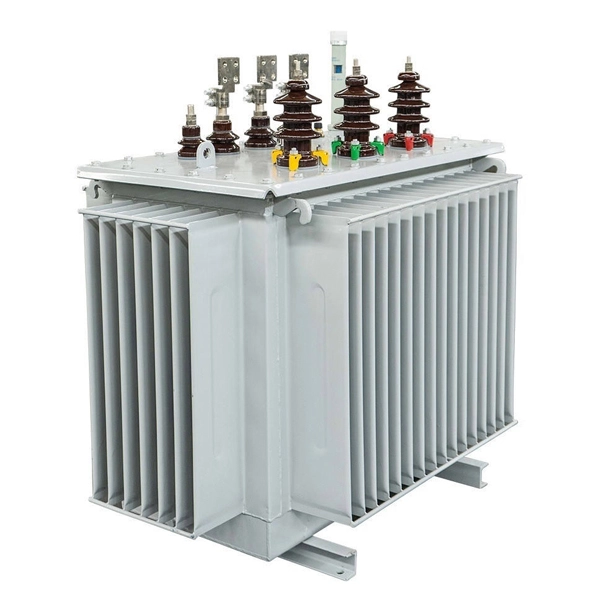

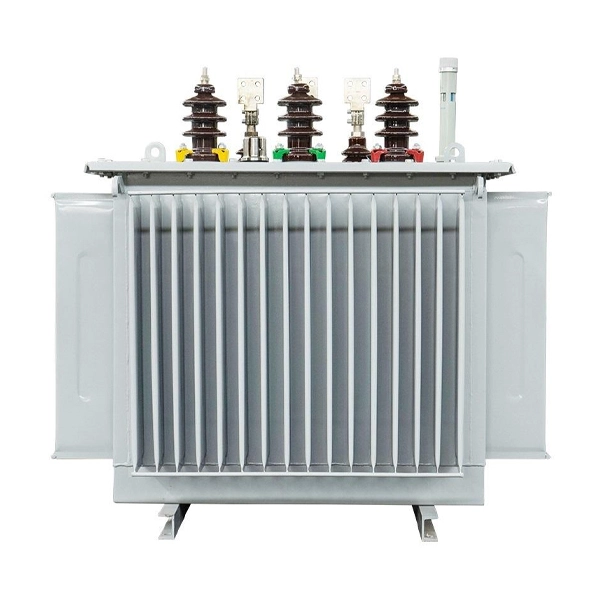

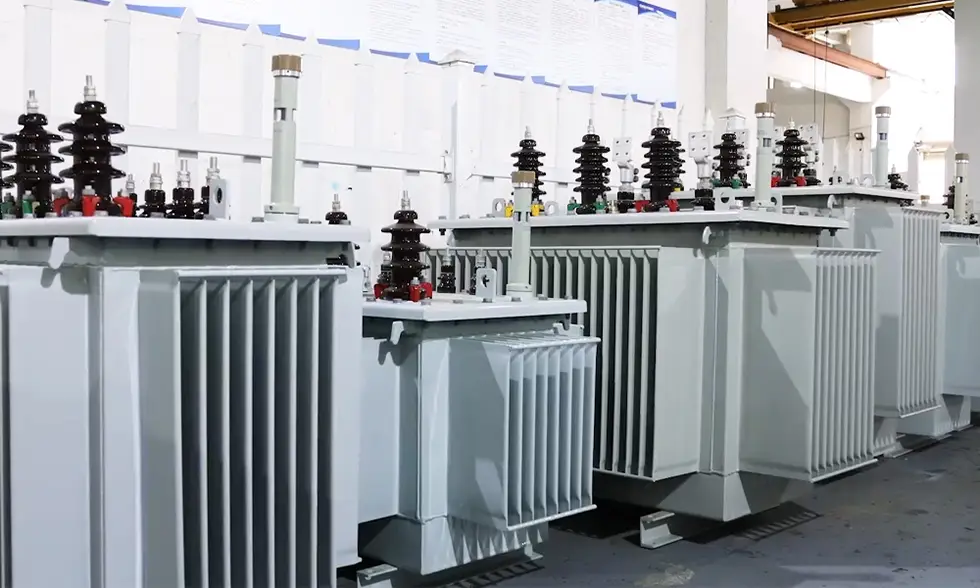

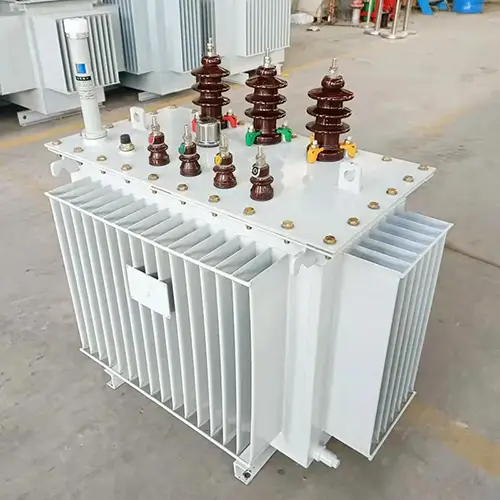

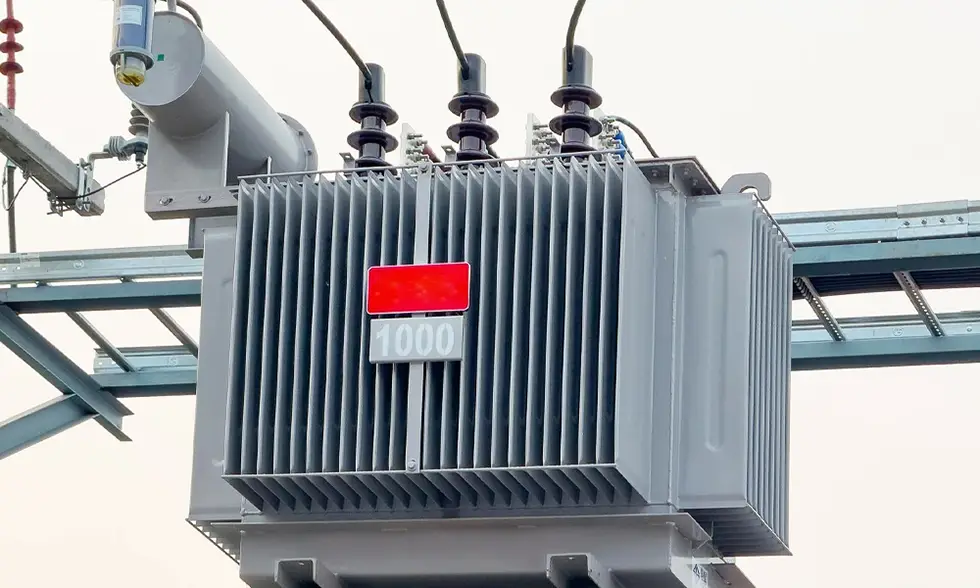

แสดงผลิตภัณฑ์
