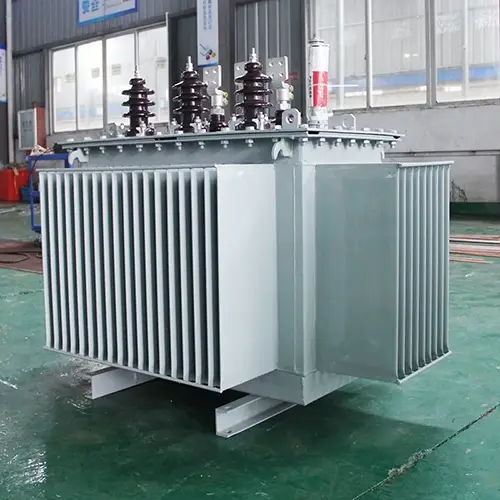

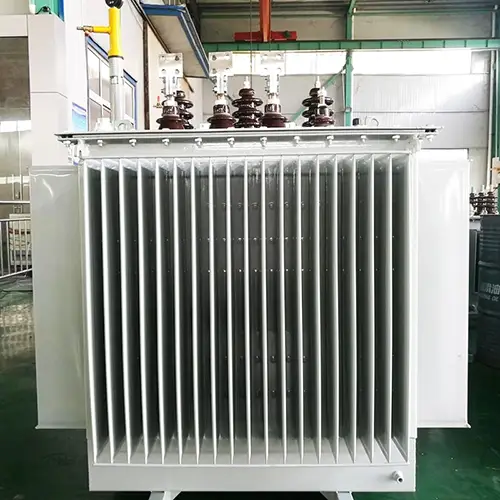

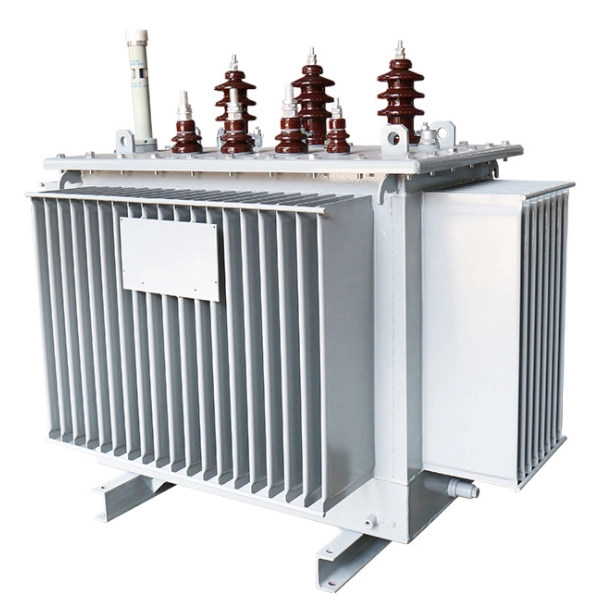

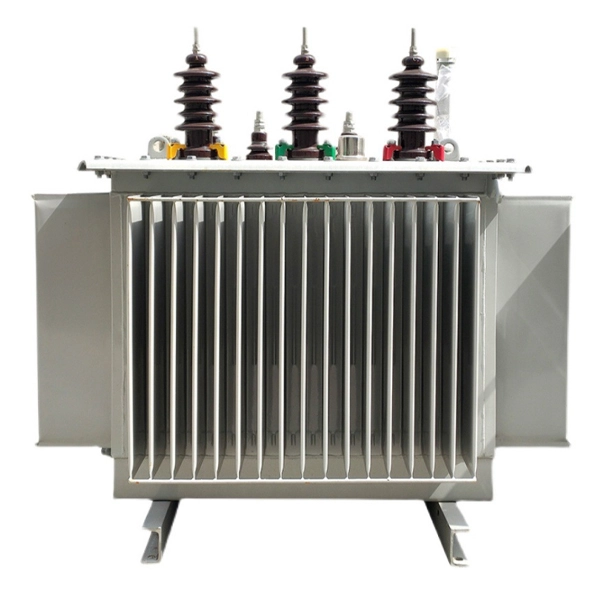

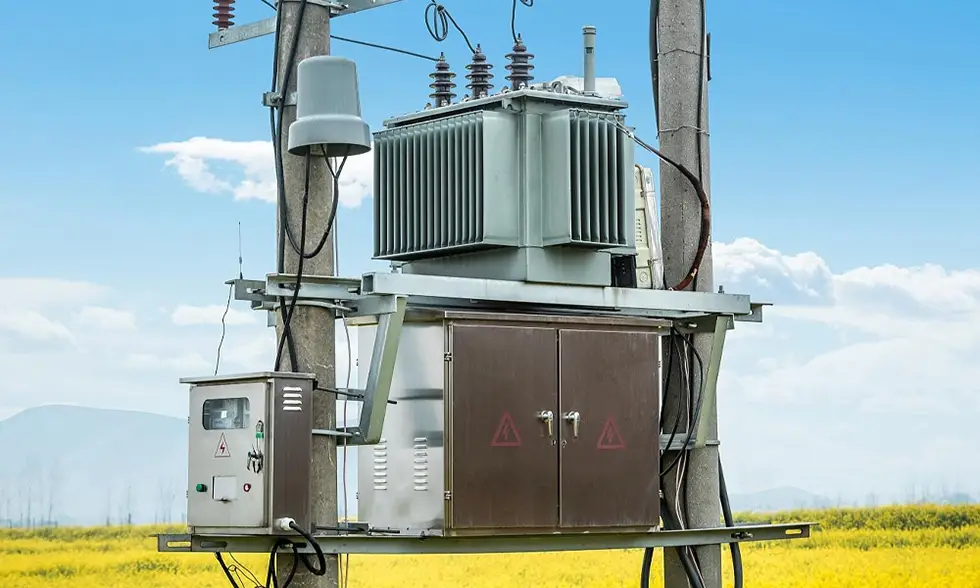

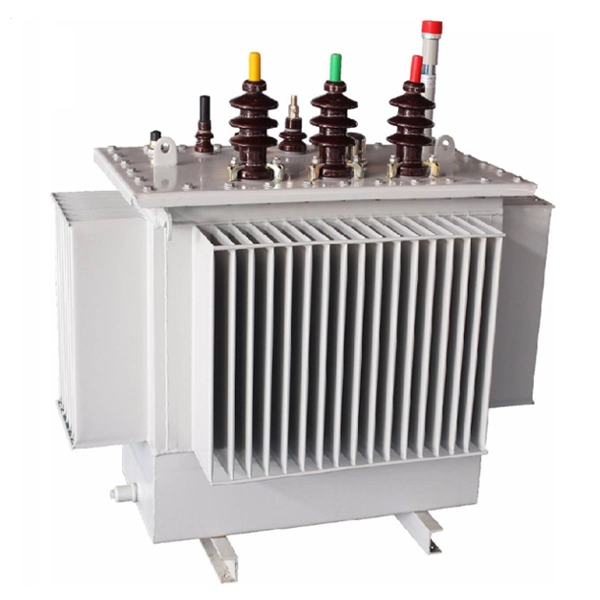

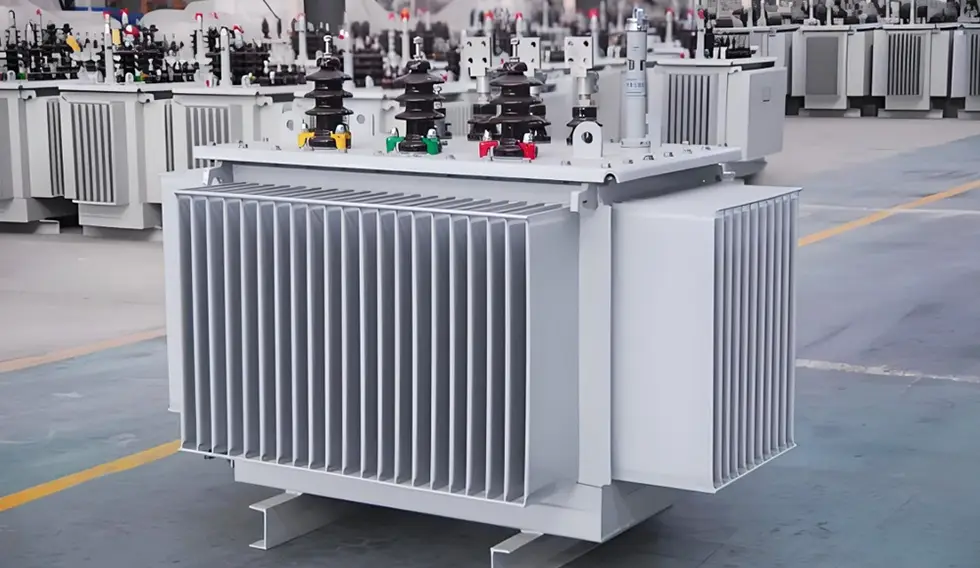

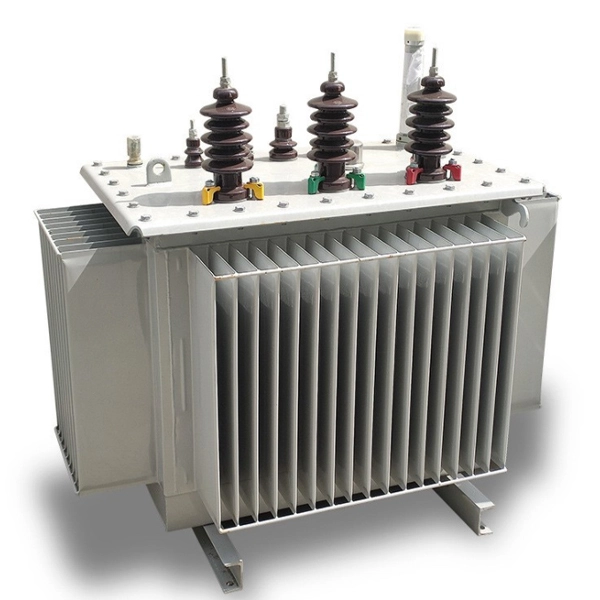

หม้อแปลงไฟฟ้าชนิดแช่น้ำมัน 20KV

หม้อแปลงไฟฟ้าเป็นหนึ่งในผลิตภัณฑ์ที่ผลิตโดย Cotenele ของเราหม้อแปลงไฟฟ้าชนิดแช่น้ำมัน 20KVเป็นอุปกรณ์จ่ายไฟที่จะลดระดับแรงดันไฟฟ้า 20kV ลงเป็นแรงดันไฟฟ้าต่ำ (โดยทั่วไปคือ 0.4kV) มีการใช้กันอย่างแพร่หลายในระบบจำหน่าย 20kV เมื่อมีการอัปเกรดโครงข่ายไฟฟ้า ระบบ 20kV มีข้อได้เปรียบที่สำคัญกว่าระบบ 10kV: สำหรับกำลังส่งเดียวกัน กระแสไฟในสายไฟจะลดลง 50% และการสูญเสียพลังงานในสายไฟลดลง 75% ส่งผลให้ประหยัดพลังงานได้อย่างน่าทึ่งและขยายกำลังการผลิตได้ หม้อแปลงไฟฟ้าชนิดแช่น้ำมัน 20KV ส่วนใหญ่ใช้ในเครือข่ายการจ่ายพลังงาน สถานประกอบการอุตสาหกรรมและเหมืองแร่ อาคารพาณิชย์และโยธา และสถานการณ์อื่นๆ

พารามิเตอร์ทางเทคนิคหลัก

การจำแนกประเภทผลิตภัณฑ์

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 20kV สามารถจำแนกได้ตามเกณฑ์ต่อไปนี้:

1. ตามจำนวนเฟส

หม้อแปลงไฟฟ้าเฟสเดียว: ช่วงความจุ 5kVA -160kVA

หม้อแปลงไฟฟ้าสามเฟส: ช่วงความจุ 30kVA -2500kVA

2. ตามวัสดุหลัก

หม้อแปลงไฟฟ้าชนิดเหล็กซิลิคอน: รุ่นต่างๆ ได้แก่ ซีรีส์ S11, S13, S20, S22

หม้อแปลงโลหะผสมอสัณฐาน: รุ่นต่างๆ ได้แก่ SBH15, SBH21, SBH25 series; การสูญเสียที่ไม่มีโหลดจะอยู่ที่ประมาณครึ่งหนึ่งของหม้อแปลงเหล็กซิลิกอนในระดับประสิทธิภาพพลังงานเดียวกัน

3. ตามระดับประสิทธิภาพพลังงาน

ผลิตภัณฑ์ระดับกลางถึงระดับสูง: S13, S20, S22 และซีรีส์โลหะผสมอสัณฐาน

ผลิตภัณฑ์ระดับล่าง: ซีรีส์ S11

4. โดยวิธีการเปลี่ยนการแตะ

การเปลี่ยนก๊อกนอกวงจร (ไม่มีโหลด): จำเป็นต้องลดพลังงานเพื่อการปรับแบบแมนนวล

การเปลี่ยนแทปขณะโหลด: ช่วยให้สามารถปรับได้ในขณะที่มีพลังงาน (มีในบางรุ่น)

5. ตามประเภทตู้ถัง

ชนิดปิดผนึกเต็ม ชนิดธรรมดา ฯลฯ

ขอบเขตการใช้งานของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 20kV

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 20kV ส่วนใหญ่จะใช้ในสถานการณ์ต่อไปนี้:

1. เครือข่ายการจำหน่ายไฟฟ้า:ตารางการจำหน่ายในเมืองและชนบท สายการจำหน่าย 20kV

2. สถานประกอบการอุตสาหกรรมและเหมืองแร่:ปิโตรเลียม โลหะ เคมี สิ่งทอ อุตสาหกรรมเบา ฯลฯ

3. อาคารพาณิชย์และที่อยู่อาศัย:อาคารพาณิชย์ อาคารสำนักงาน ย่านพักอาศัย

4. สภาพแวดล้อมพิเศษ:สถานที่ที่มีฝุ่นละออง น้ำมันปนเปื้อน หรือสารเคมีสูง

5. การใช้งานสวิตช์แรงดันไฟฟ้าคู่:บางรุ่นสามารถทำงานบนระบบ 10kV หรือ 20kV โดยการสลับระหว่างระดับแรงดันไฟฟ้า

หลักการทำงาน

หลักการทำงานของหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 20kV คือการเหนี่ยวนำแม่เหล็กไฟฟ้า:

1. เมื่อใช้แรงดันไฟฟ้ากระแสสลับกับขดลวดปฐมภูมิ (ด้านไฟฟ้าแรงสูง 20kV) กระแสไฟฟ้ากระแสสลับจะผ่านขดลวดและสร้างฟลักซ์แม่เหล็กสลับในแกนเหล็ก

2. ฟลักซ์สลับนี้เชื่อมโยงทั้งขดลวดปฐมภูมิและขดลวดทุติยภูมิพร้อมกัน (ด้านแรงดันต่ำโดยทั่วไปคือ 0.4kV)

3. ตามกฎของการเหนี่ยวนำแม่เหล็กไฟฟ้า แรงเคลื่อนไฟฟ้าจะเกิดขึ้นในขดลวดทั้งสอง

4. เนื่องจากขดลวดทั้งสองมีจำนวนรอบต่างกัน แรงดันไฟฟ้าเหนี่ยวนำจึงแตกต่างกันตามนั้น อัตราส่วนการหมุนเท่ากับอัตราส่วนแรงดันไฟฟ้า

5. ความร้อนที่เกิดขึ้นระหว่างการทำงานจะถูกถ่ายโอนผ่านน้ำมันฉนวนไปยังผนังถัง จากนั้นกระจายไปยังอากาศโดยรอบผ่านครีบระบายความร้อน (หรือแผงลูกฟูก)

วิธีการเลือกหม้อแปลงไฟฟ้ากำลังให้เหมาะสม

1. การเลือกความจุ

- คำนวณโหลดที่เชื่อมต่อทั้งหมดจากอุปกรณ์ไฟฟ้าและสิ่งอำนวยความสะดวกทั้งหมด (โดยทั่วไปไม่รวมโหลดในการดับเพลิง)

- กำลังไฟฟ้าปรากฏที่ได้รับการชดเชยทำหน้าที่เป็นพื้นฐานในการเลือกความจุของหม้อแปลงและจำนวนหน่วย

- โดยทั่วไปควรคงค่าโหลดแฟกเตอร์ของหม้อแปลงไว้ที่ประมาณ 85%

- หลีกเลี่ยงหม้อแปลงขนาดใหญ่หรือโอเวอร์โหลด

2. การเลือกรุ่น

- ซีรีส์ S11: ผลิตภัณฑ์ระดับล่าง เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพพลังงานต่ำ

- ซีรีส์ S13/S20/S22: ผลิตภัณฑ์ประหยัดพลังงานระดับกลางถึงระดับสูง

- ซีรีส์โลหะผสมอะมอร์ฟัส (SBH15 ฯลฯ): การสูญเสียน้ำหนักขณะไม่มีโหลดต่ำมาก เหมาะสำหรับการใช้งานที่มีรอบเดินเบานานและเน้นการประหยัดพลังงานเป็นอย่างสูง

3. ข้อควรพิจารณาอื่นๆ

- สภาพแวดล้อมการติดตั้ง (ภายใน / ภายนอก)

- ข้อกำหนดระดับการป้องกันอัคคีภัย

- จำเป็นต้องมีการสลับแรงดันไฟฟ้าคู่ (เข้ากันได้กับ 10kV/20kV)

- วิธีการเปลี่ยนแทป (นอกวงจรหรือออนโหลด)

- ข้อจำกัดด้านงบประมาณและต้นทุน

รายละเอียดสินค้า

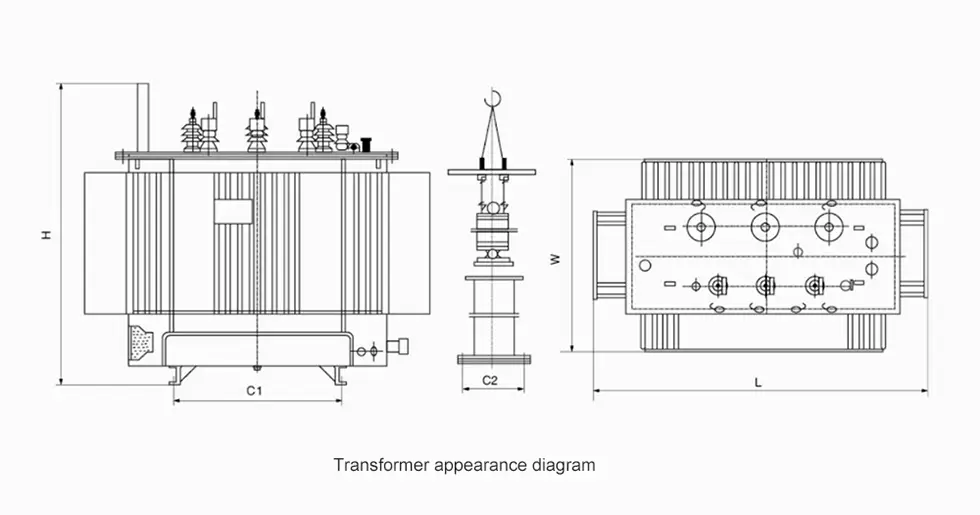

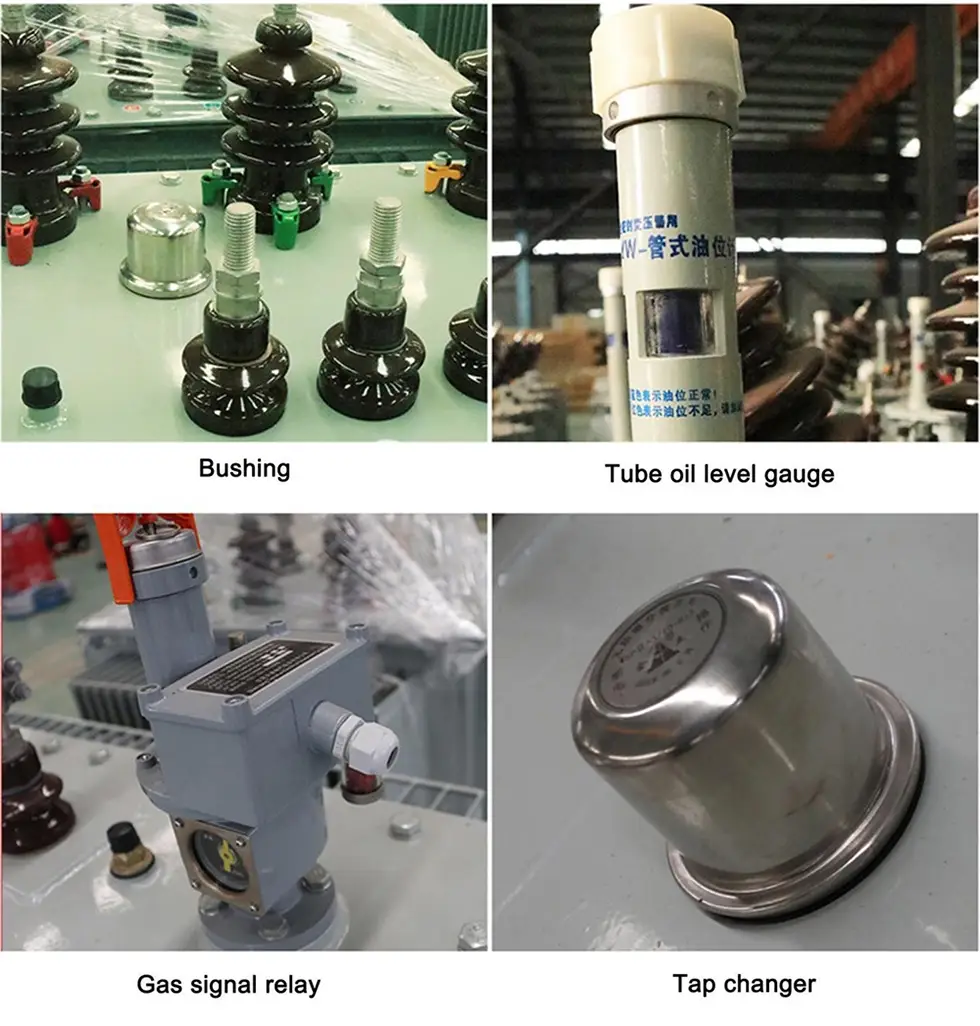

ลักษณะผลิตภัณฑ์และขนาด

ประกาศการสั่งซื้อ

เมื่อทำการสั่งซื้อ ควรระบุรุ่นผลิตภัณฑ์ ความจุพิกัด แรงดันไฟฟ้าสูงและต่ำ ช่วงก๊อกน้ำแรงดันสูง จำนวนเฟส ความถี่ และหมายเลขกลุ่มการเชื่อมต่อ

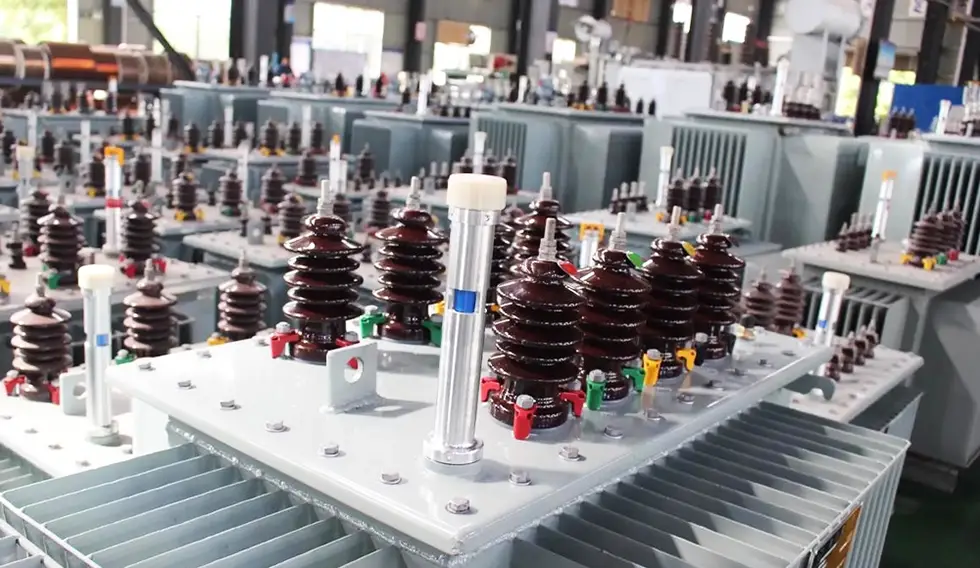

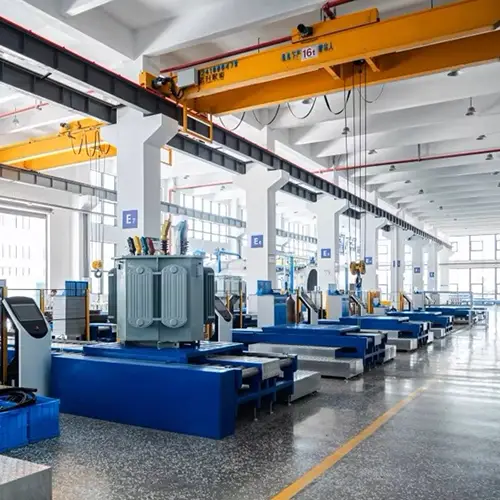

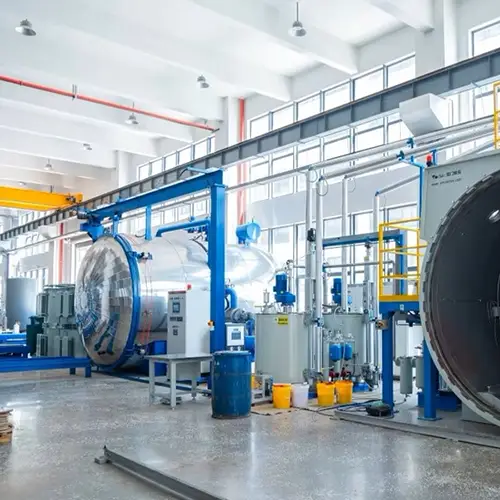

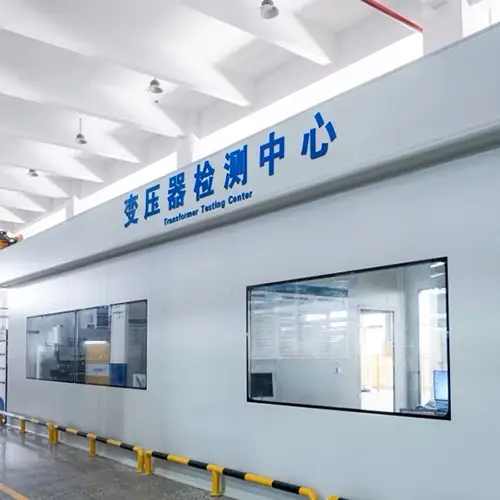

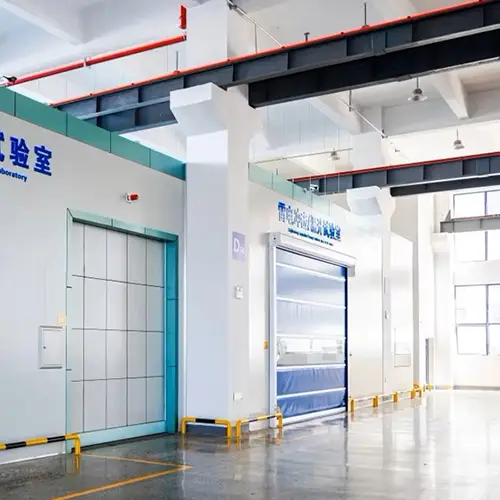

การประชุมเชิงปฏิบัติการและศูนย์ทดสอบ

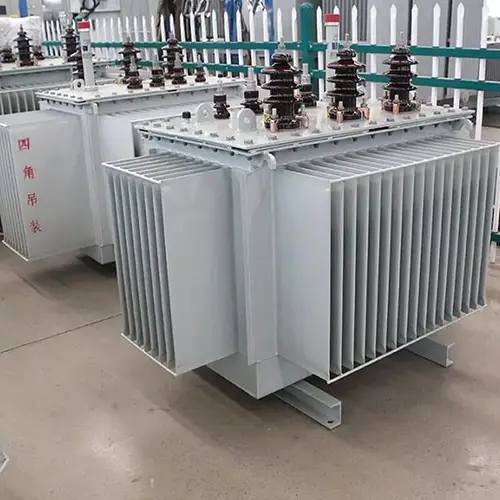

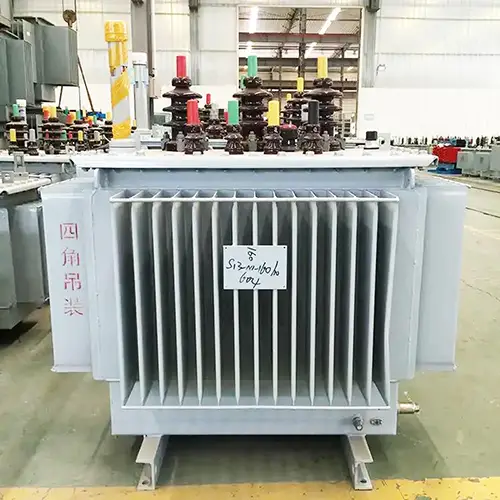

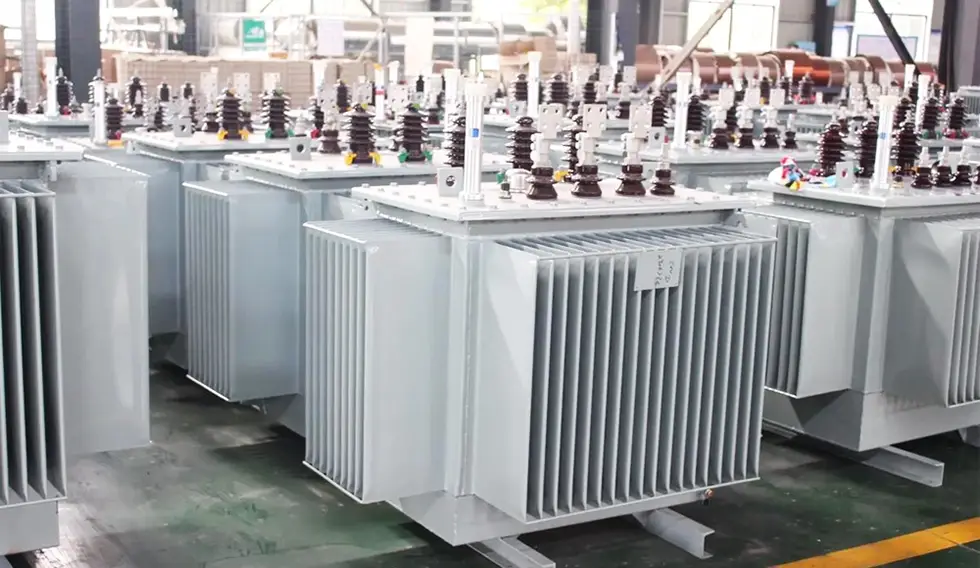

แสดงผลิตภัณฑ์
