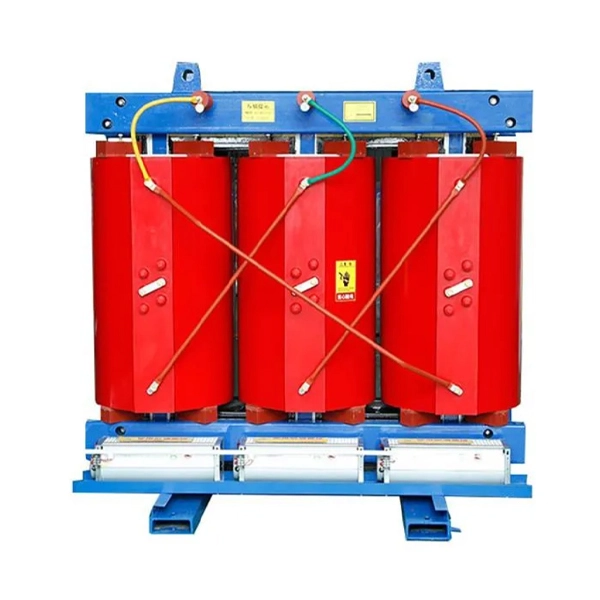

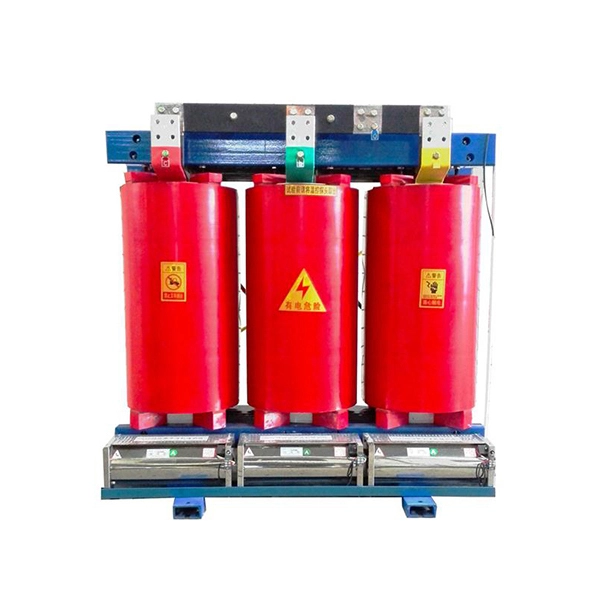

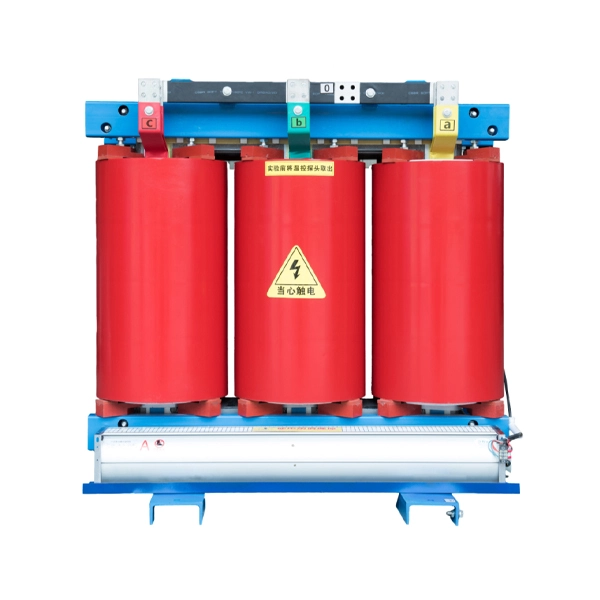

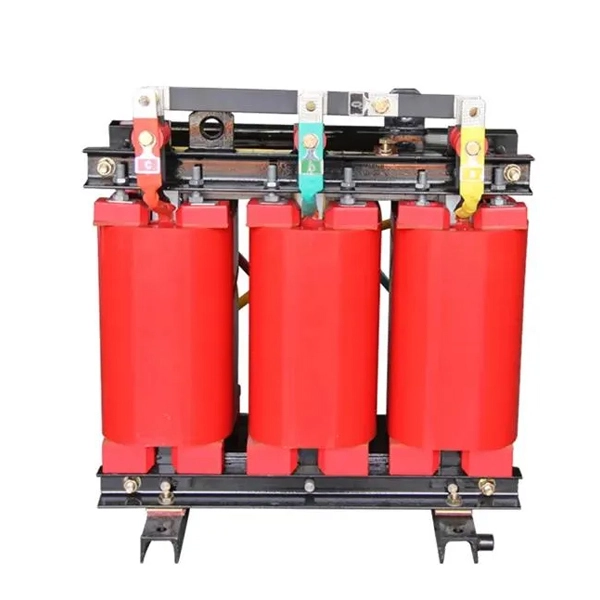

หม้อแปลงไฟฟ้าจำหน่ายชนิดแห้งในร่ม 10KV
Cotenele เป็นผู้ผลิตและส่งออกหม้อแปลงและอุปกรณ์ไฟฟ้าอื่นๆ รวมถึงส่วนประกอบหลัก หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแห้งภายในอาคารขนาด 10KV ของเราจำหน่ายให้กับตลาดต่างประเทศหลายแห่ง เช่น ยุโรป ตะวันออกกลาง แอฟริกา และอเมริกาใต้ หม้อแปลงชนิดแห้งมีข้อดีคือมีขนาดเล็ก ไม่มีมลภาวะ ไม่ต้องบำรุงรักษา และเป็นอุปกรณ์ไฟฟ้าที่สำคัญในระบบจำหน่าย
Cotenele เป็นผู้ผลิตหม้อแปลงไฟฟ้าที่มีชื่อเสียงในประเทศจีน ของเราหม้อแปลงไฟฟ้าจำหน่ายชนิดแห้งในร่ม 10KVมีข้อได้เปรียบที่สำคัญได้แก่สารหน่วงไฟ ทนไฟ ต้านทานการระเบิด การทำงานที่ปราศจากการบำรุงรักษา ประสิทธิภาพที่ปราศจากมลภาวะ และโครงสร้างที่กะทัดรัด. ด้วยขดลวดแบบห่อหุ้มที่ปิดสนิท จึงสามารถติดตั้งได้โดยตรงที่ศูนย์รับน้ำหนัก ด้วยการออกแบบทางวิทยาศาสตร์และเทคนิคการหล่อขั้นสูง หม้อแปลงชนิดแห้งอีพอกซีเรซินซีรีส์ SC (B)ระดับการคายประจุบางส่วนต่ำ เสียงรบกวนในการทำงานต่ำ และความสามารถในการกระจายความร้อนได้ดีเยี่ยม. ภายใต้การระบายความร้อนด้วยอากาศแบบบังคับ พวกมันสามารถทำงานได้อย่างต่อเนื่องที่ 125% ของโหลดที่กำหนดเป็นระยะเวลานาน แต่ละยูนิตมีตัวควบคุมอุณหภูมิอัจฉริยะที่ให้การแจ้งเตือนข้อผิดพลาด การเตือนอุณหภูมิเกิน การตัดอุณหภูมิเกิน และฟังก์ชันการบันทึกกล่องดำ ผ่านทางอินเทอร์เฟซแบบอนุกรม RS485หม้อแปลงชนิดแห้งของเราสามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อการตรวจสอบและควบคุมแบบรวมศูนย์

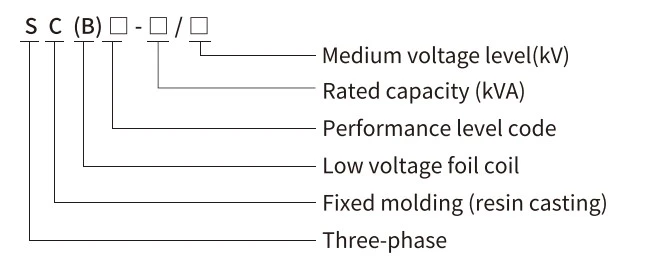

รูปแบบและความหมาย
พารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ทางเทคนิคของหม้อแปลง SCB11-30~2500/10kV
| พิกัดความจุ (kVA) | การรวมกันของแรงดันไฟฟ้า | ป้ายกำกับกลุ่มที่เชื่อมต่อ | การกระจายแบบไม่โหลด (W) | การกระจายโหลด (W) | กระแสไฟไม่โหลด (%) | แรงดันอิมพีแดนซ์ (%) | ขนาดภายนอก (L×W×H) ติดตั้ง 4-Φ18 (มม.) | น้ำหนักรวม (กก.) | ||||
| แรงดันไฟฟ้าปานกลาง (kV) | ช่วงการแตะ | แรงดันไฟฟ้าต่ำ (kV) | 130°C(ข) 100°C | 155℃(ฟ) 120℃ | 180°C(ส) 145°C | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2.5 ±5 |
0.4 หรืออื่น ๆ |
ไดน์11 | 170 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 240 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 330 | 1290 | 1380 | 1480 | 1.7 | 1,015×750×925 | 460 | |||||
| 100 | 360 | 1480 | 1570 | 1690 | 1.7 | 1,030×750×960 | 530 | |||||
| 125 | 420 | 1740 | 1850 | 1980 | 1.5 | 1,060×750×1,000 | 605 | |||||
| 160 | 480 | 2000 | 2130 | 2280 | 1.5 | 1,090×900×1,045 | 730 | |||||
| 200 | ±2×2.5 ±5 |
550 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 640 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 790 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 880 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 1040 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1200 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1170 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1360 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1590 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1880 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 2200 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2740 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 2200 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2740 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||

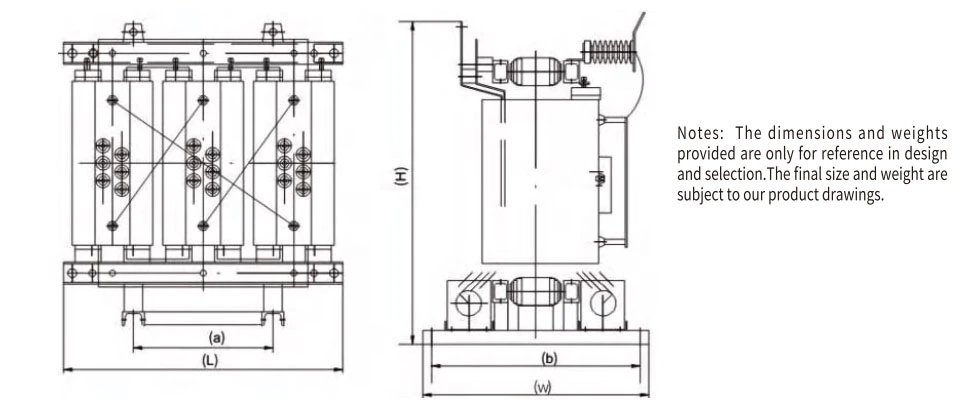

ขนาดหม้อแปลง SCB11-30~2500/10kV
พารามิเตอร์ทางเทคนิคของหม้อแปลง SCB12-30~2500/10kV
| พิกัดความจุ (kVA) | การรวมกันของแรงดันไฟฟ้า | ป้ายกำกับกลุ่มที่เชื่อมต่อ | การกระจายแบบไม่โหลด (W) | การกระจายโหลด (W) | กระแสไฟไม่โหลด (%) | แรงดันอิมพีแดนซ์ (%) | ขนาดภายนอก (L×W×H) ติดตั้ง 4-φ18 (มม.) | น้ำหนักรวม (กก.) | ||||
| แรงดันไฟฟ้าปานกลาง (kV) | ช่วงการแตะ | แรงดันไฟฟ้าต่ำ (kV) | 130°C(ข) 100°C | 155℃(ฟ) 120℃ | 180°C(ส) 145°C | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2.5 ±5 |
0.4 หรืออื่น ๆ |
ไดน์11 | 150 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 215 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.7 | 1,015×750×925 | 460 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.7 | 1,030×750×960 | 530 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.5 | 1,060×750×1,000 | 605 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.5 | 1,090×900×1,045 | 730 | |||||
| 200 | ±2×2.5 ±5 |
495 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1210 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1410 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1670 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 1960 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2440 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 1960 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2440 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||
ขนาดหม้อแปลง SCB12-30~2500/10kV
พารามิเตอร์ทางเทคนิคของหม้อแปลง SCB13-30~2500/10kV
| พิกัดความจุ (kVA) | การรวมกันของแรงดันไฟฟ้า | ป้ายกำกับกลุ่มที่เชื่อมต่อ | การกระจายแบบไม่โหลด (W) | การกระจายโหลด (W) | กระแสไฟไม่โหลด (%) | แรงดันอิมพีแดนซ์ (%) | ขนาดภายนอก (L×W×H) ติดตั้ง 4-φ18 (มม.) | น้ำหนักรวม (กก.) | ||||
| แรงดันไฟฟ้าปานกลาง (kV) | ช่วงการแตะ | แรงดันไฟฟ้าต่ำ (kV) | 130°C(ข) 100°C | 155℃(ฟ) 120℃ | 180°C(ส) 145°C | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2.5 ±5 |
0.4 หรืออื่น ๆ |
ไดน์11 | 135 | 605 | 640 | 685 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 195 | 845 | 900 | 965 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 265 | 1160 | 1240 | 1330 | 1.7 | 1,015×750×925 | 460 | |||||
| 100 | 290 | 1330 | 1410 | 1520 | 1.7 | 1,060×750×960 | 560 | |||||
| 125 | 340 | 1560 | 1660 | 1780 | 1.5 | 1,075×750×1,000 | 630 | |||||
| 160 | 385 | 1800 | 1910 | 2050 | 1.5 | 1105×900×1045 | 770 | |||||
| 200 | ±2×2.5 ±5 |
445 | 2130 | 2270 | 2440 | 1.3 | 1120×900×1105 | 875 | ||||
| 250 | 515 | 2330 | 2480 | 2660 | 1.3 | 1195×900×1125 | 1055 | |||||
| 315 | 635 | 2940 | 3120 | 3350 | 1.1 | 1555×1150×1175 | 1190 | |||||
| 400 | 705 | 3370 | 3590 | 3850 | 1.1 | 1225×900×1140 | 1500 | |||||
| 500 | 835 | 4130 | 4390 | 4700 | 1.1 | 1315×900×1190 | 1700 | |||||
| 630 | 965 | 4970 | 5290 | 5660 | 0.9 | 1345×900×1265 | 1985 | |||||
| 630 | 935 | 5050 | 5360 | 5760 | 0.9 | 6 | 1555×1150×1175 | 1985 | ||||
| 800 | 1090 | 5890 | 6260 | 6710 | 0.9 | 1600×1150×1220 | 2360 | |||||
| 1000 | 1270 | 6880 | 7310 | 7880 | 0.9 | 1660×1150×1285 | 2775 | |||||
| 1250 | 1500 | 8190 | 8720 | 9330 | 0.9 | 1720×1150×1350 | 3310 | |||||
| 1600 | 1760 | 9940 | 10500 | 11300 | 0.9 | 1780×1150×1405 | 3940 | |||||
| 2000 | 2190 | 12200 | 13000 | 14000 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 14500 | 15400 | 16600 | 0.7 | 1900×1150×1565 | 5495 | |||||
| 1600 | 1760 | 11000 | 11600 | 12500 | 0.9 | 8 | 1780×1150×1405 | 3940 | ||||
| 2000 | 2190 | 13500 | 14300 | 15400 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 15900 | 17000 | 18200 | 0.7 | 1900×1150×1565 | 5495 | |||||
ขนาดหม้อแปลง SCB13-30~2500/10kV
โครงสร้างภายใน
เพื่อให้บรรลุประสิทธิภาพทางไฟฟ้า ความแข็งแรงทางกล และการจัดการความร้อนที่ดีที่สุด โครงสร้างภายในของหม้อแปลงชนิดแห้งประกอบด้วยส่วนประกอบสำคัญหลายรายการ โดยทั้งหมดต้องได้รับการออกแบบอย่างระมัดระวัง

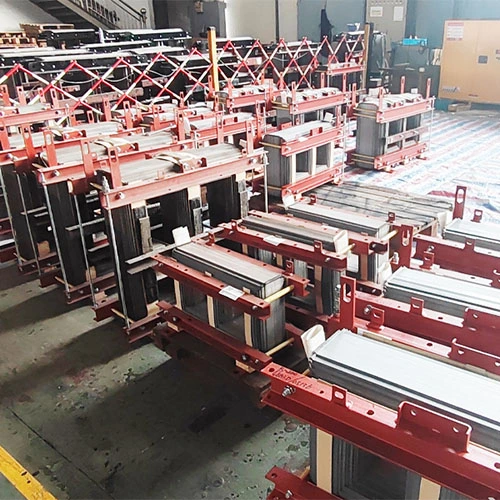

1. แกนแม่เหล็ก
วัสดุหลักของแกนแม่เหล็กของหม้อแปลงชนิดแห้งโดยทั่วไปคือเหล็กไฟฟ้าเคลือบ (เหล็กซิลิคอน)หรือวัสดุเฟอร์โรแมกเนติกอื่นๆ ซึ่งสามารถลดการสูญเสียกระแสไหลวนและการสูญเสียฮิสเทรีซิสได้ รูปร่างของแกนแม่เหล็กสามารถทำเป็นสี่เหลี่ยม วงกลม หรือวงรี เป็นต้น
2. ขดลวด
ขดลวดของหม้อแปลงชนิดแห้งประกอบด้วยขดลวดปฐมภูมิและทุติยภูมิโดยทั่วไปทำจากตัวนำทองแดงหรืออะลูมิเนียม แม้ว่าทองแดงจะมีค่าการนำไฟฟ้าได้ดีกว่าอะลูมิเนียม แต่ลูกค้าบางรายมักเลือกใช้ตัวนำอะลูมิเนียมสำหรับการพันขดลวดเพื่อประหยัดค่าใช้จ่าย
3. ระบบฉนวน
ระบบฉนวนของหม้อแปลงชนิดแห้งให้ฉนวนไฟฟ้าและการรองรับทางกลสำหรับขดลวด โดยส่วนใหญ่ได้แก่:
การห่อหุ้มอีพอกซีเรซิน (เรซินหล่อ):ขดลวดถูกปิดผนึกอย่างสมบูรณ์ด้วยอีพอกซีเรซิน ซึ่งสามารถป้องกันความชื้น ฝุ่น และความเครียดทางกลได้ดี
การชุบด้วยแรงดันสุญญากาศ (VPI):ขดลวดถูกชุบด้วยเรซินโพลีเอสเตอร์คลาส H ภายใต้สุญญากาศและแรงดัน บทบาทนี้มีไว้เพื่อเพิ่มความแข็งแรงของไดอิเล็กทริก ความแข็งแรงทางกล และเสถียรภาพทางความร้อนของหม้อแปลงชนิดแห้ง
การห่อหุ้มด้วยแรงดันสุญญากาศ (VPE):ขดลวดมีการเคลือบฉนวนที่หนากว่า VPI
4. โครงสร้างการหนีบ
โครงสร้างการจับยึดมักจะใช้เพื่อยึดขดลวดและส่วนประกอบหลัก และยังสามารถให้ความแข็งแรงทางกลและรับประกันการจัดตำแหน่งที่เหมาะสม ซึ่งสามารถรวมช่องระบายความร้อนหรือช่องเปิดสำหรับการไหลเวียนของอากาศ
5. สิ่งที่แนบมา
ส่วนประกอบทั้งหมดจะติดตั้งอยู่ภายในกล่องหุ้ม และกล่องหุ้มจะถูกแบ่งออกเป็นระบายอากาศ ไม่ระบายอากาศ หรือปิดผนึกขึ้นอยู่กับสภาพแวดล้อมของแอปพลิเคชัน กรอบที่มีการระบายอากาศช่วยให้อากาศไหลเวียนตามธรรมชาติหรือถูกบังคับเพื่อระบายความร้อน ในขณะที่การออกแบบที่ไม่มีการระบายอากาศจะใช้ในสภาพแวดล้อมที่มีวัสดุที่เป็นสื่อกระแสไฟฟ้า มีฤทธิ์กัดกร่อน หรือติดไฟได้
ข้อดีของผลิตภัณฑ์
1. ข้อดีด้านความปลอดภัย
อันตรายจากไฟไหม้ลดลง:หม้อแปลงชนิดแห้งไม่มีน้ำมันฉนวนไวไฟ และไม่มีความเสี่ยงจากไฟไหม้และการระเบิด
คุณสมบัติในการดับไฟได้เอง:วัสดุฉนวนแข็งของหม้อแปลงชนิดแห้งมีสารหน่วงไฟโดยเนื้อแท้
ไม่มีการปล่อยก๊าซพิษ:ภายใต้สภาวะที่เกิดประกายไฟ หม้อแปลงชนิดแห้งจะไม่ปล่อยก๊าซอันตราย
2. ข้อดีด้านสิ่งแวดล้อม
เป็นมิตรกับสิ่งแวดล้อม:เนื่องจากหม้อแปลงชนิดแห้งจะไม่รั่วซึมหรือน้ำมันรั่วไหล จึงสามารถขจัดความกังวลเรื่องการปนเปื้อนของน้ำใต้ดินได้
รีไซเคิลได้:วัสดุของหม้อแปลงชนิดแห้งมากถึง 90% สามารถรีไซเคิลได้เมื่อหมดอายุการใช้งาน
ไม่จำเป็นต้องมีการบรรจุเป็นพิเศษ:ไม่จำเป็นต้องติดตั้งระบบรวบรวมน้ำรั่วสำหรับหม้อแปลงชนิดแห้ง
3. ข้อดีในการดำเนินงาน
หม้อแปลงชนิดแห้งเหล่านี้จำเป็นต้องใช้แทบไม่มีการบำรุงรักษา---ไม่มีการทดสอบของเหลวหรือการกรองน้ำมัน มีเพียงการตรวจสอบด้วยสายตาเป็นครั้งคราวเท่านั้น---และโม้ว่าอายุการใช้งานยาวนานกว่า 20 ปี. เนื่องจากข้อจำกัดของสถานที่น้อยลงและไม่มีมาตรการป้องกันน้ำบาดาล หม้อแปลงชนิดแห้งจึงมีค่าใช้จ่ายในการติดตั้งต่ำกว่า และสามารถติดตั้งได้โดยตรงใกล้กับตำแหน่งโหลดจริง ซึ่งสามารถลดการสูญเสียในสายการผลิตได้อย่างมาก
4. ความยืดหยุ่นของแอปพลิเคชัน
หม้อแปลงชนิดแห้งสามารถติดตั้งและใช้งานในสถานที่ภายในอาคารที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสูง ในเวลาเดียวกัน เคสที่ปิดสนิทสามารถทนต่อความเสี่ยงที่น้ำจะแช่อยู่ในพื้นที่เสี่ยงน้ำท่วม ระบบฉนวนป้องกันความชื้นของหม้อแปลงชนิดแห้งไม่เพียงแต่รับประกันประสิทธิภาพทางไฟฟ้าที่เสถียรในสภาพแวดล้อมที่มีความชื้นสูง แต่ยังป้องกันการควบแน่นอย่างมีประสิทธิภาพอีกด้วย

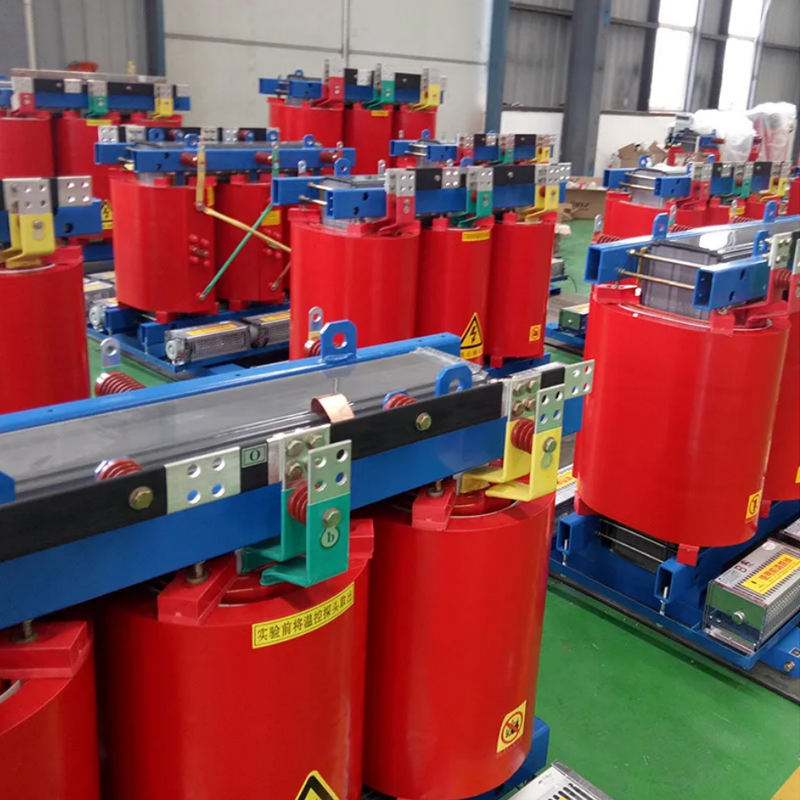

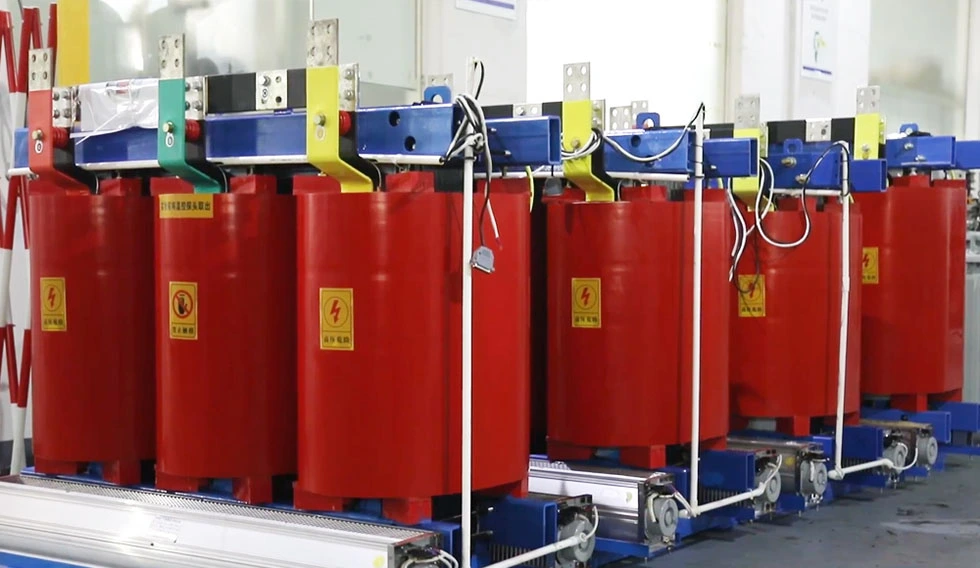

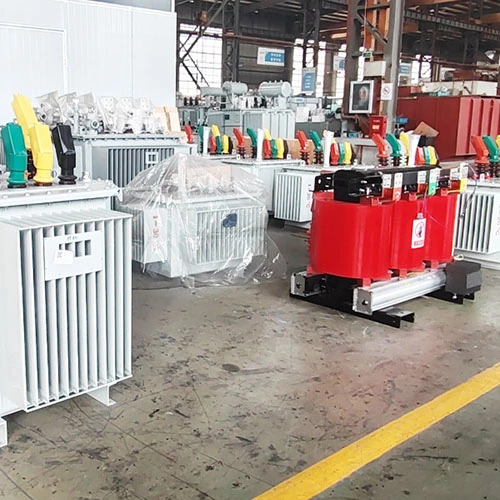

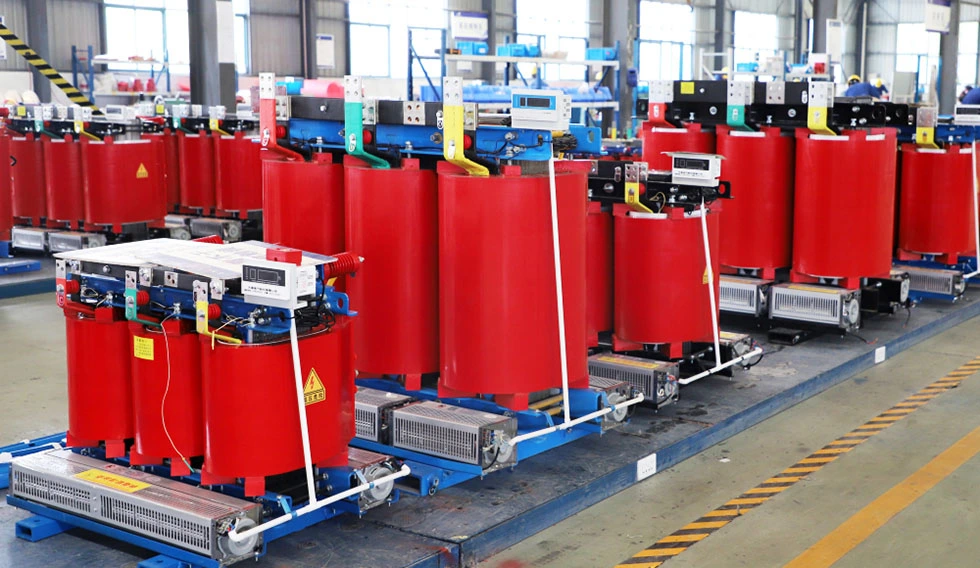

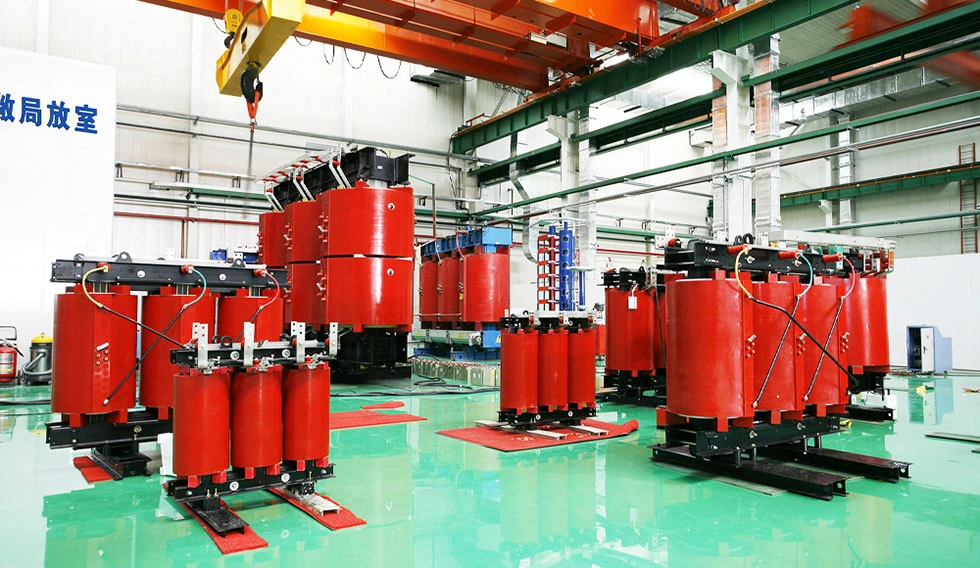

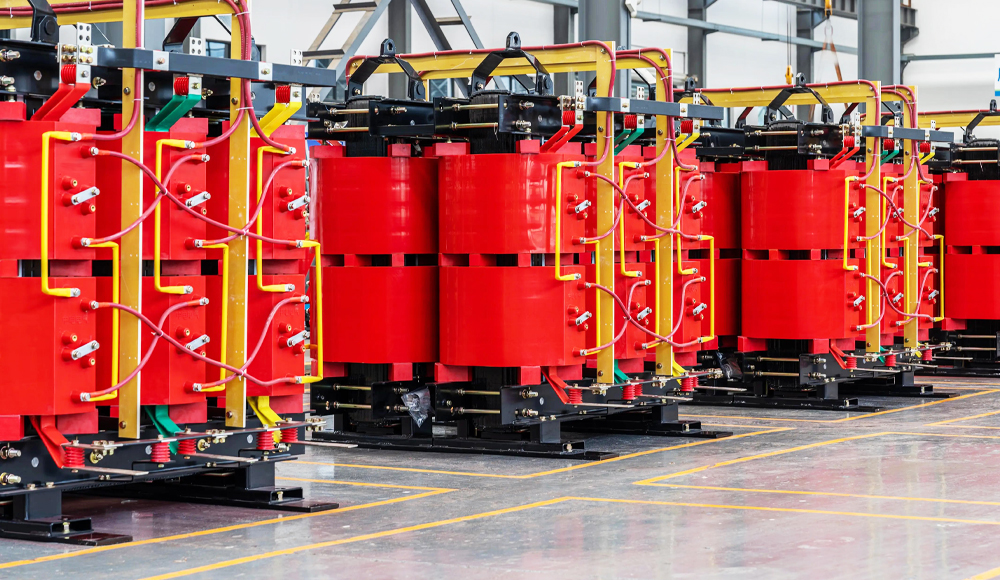

การแสดงเวิร์คช็อป

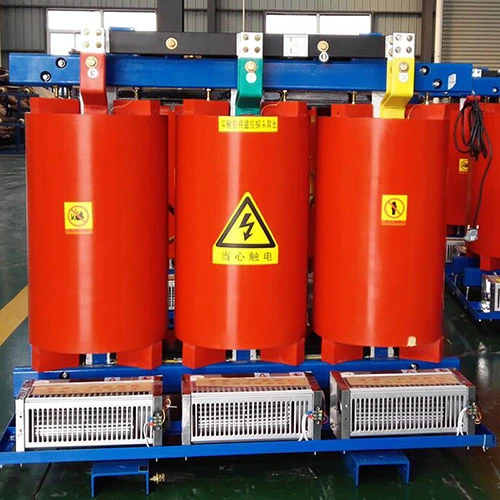

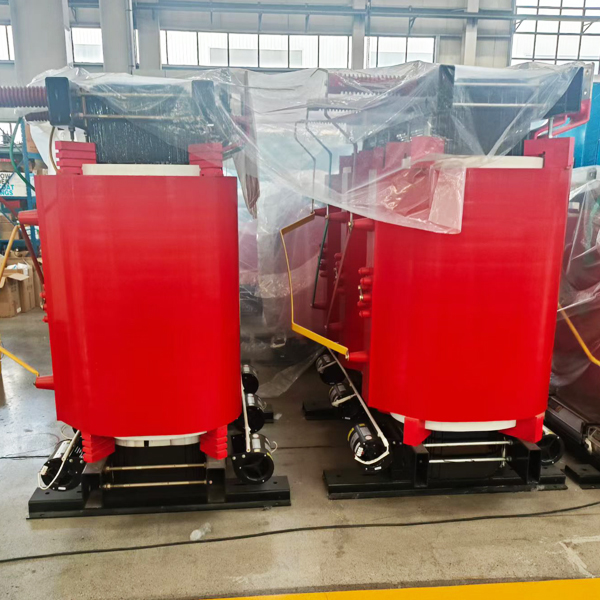

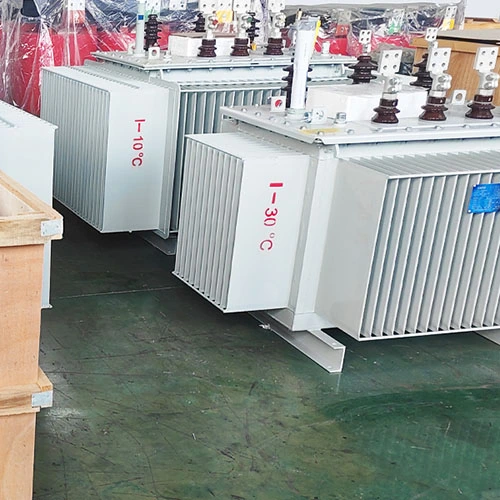

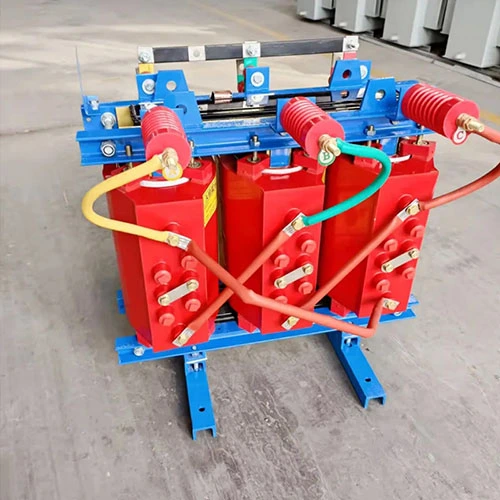

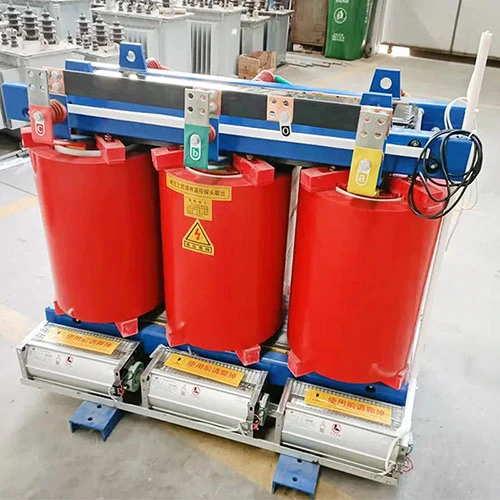

แสดงสินค้า
