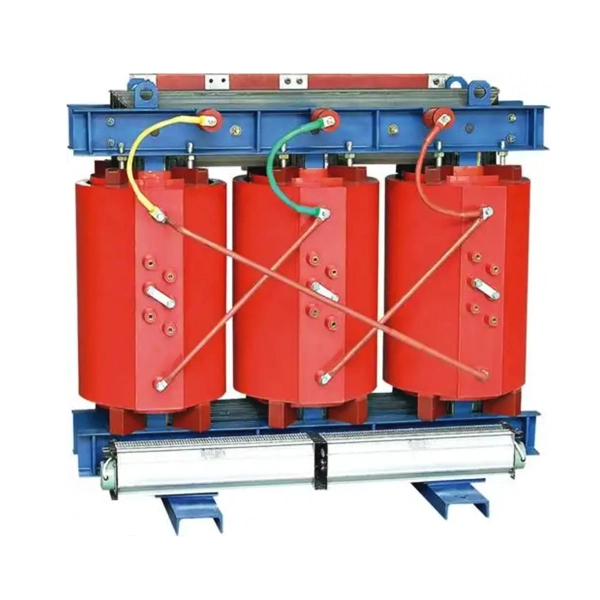

หม้อแปลงไฟฟ้ากำลังชนิดแห้ง 36KV

ในฐานะผู้ส่งออกและผู้ผลิตหม้อแปลงไฟฟ้ารายใหญ่ในประเทศจีน Cotenele ได้ให้บริการที่เชื่อถือได้และมีเสถียรภาพมานานหลายปีหม้อแปลงไฟฟ้ากำลังชนิดแห้ง 36KVให้กับลูกค้าในประเทศและภูมิภาค เช่น แอฟริกา ยุโรป และตะวันออกกลาง และได้รับการยกย่องอย่างเป็นเอกฉันท์จากลูกค้า หม้อแปลงไฟฟ้ากำลังชนิดแห้ง Cotenele ซีรีส์ 36kV มีลักษณะเฉพาะของการสูญเสียต่ำ, สัญญาณรบกวนต่ำ, ป้องกันฟ้าผ่า, ความทนทานต่อไฟฟ้าลัดวงจรสูงและรูปลักษณ์ที่สวยงาม. ผลิตภัณฑ์มีกระบวนการประกอบและการผลิตขั้นสูง คุณภาพอุปกรณ์เสริมที่เชื่อถือได้และเป็นเลิศ มีฟังก์ชันระยะไกลสี่ฟังก์ชัน:การสื่อสารระยะไกล การทดสอบระยะไกล การปรับระยะไกล และการควบคุมระยะไกล. ด้วยการควบคุมระยะไกลของคอมพิวเตอร์ สามารถตรวจสอบโรงไฟฟ้าจากระยะไกลได้โดยไม่จำเป็นต้องปฏิบัติหน้าที่ในสำนักงานนอกสถานที่ หม้อแปลงไฟฟ้ากำลังชนิดแห้งซีรีส์ Cotenele 36KV ทั้งหมดเป็นไปตามมาตรฐานสากลและมาตรฐานระดับชาติ เช่นGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018ฯลฯ

เงื่อนไขการบริการของหม้อแปลงไฟฟ้ากำลังชนิดแห้ง 36KV

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ทางเทคนิคของหม้อแปลงชนิดแห้ง SC (B) 10 ซีรี่ส์ 36kV (35 / 0.4kV)

พารามิเตอร์ทางเทคนิคของหม้อแปลงชนิดแห้ง SC (B) 10 ซีรี่ส์ 36kV (35 / 10kV)

พารามิเตอร์ทางเทคนิคของหม้อแปลงชนิดแห้ง SC (B) 11 ซีรีส์ 36kV

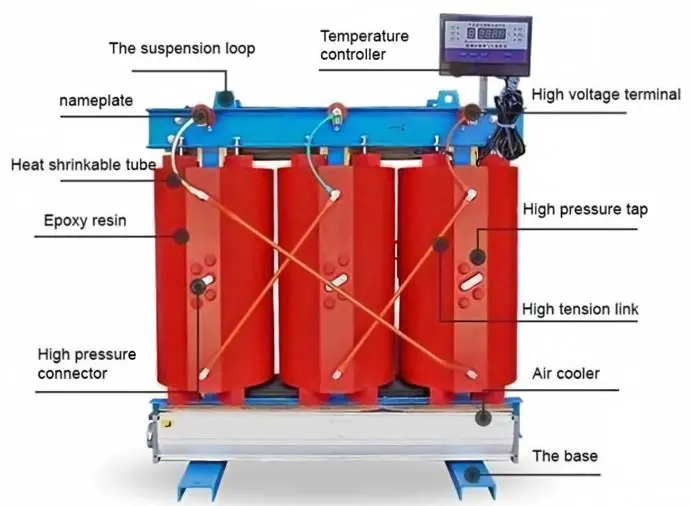

โครงสร้างภายในสำหรับหม้อแปลงไฟฟ้าชนิดแห้งขนาด 36kV ซีรีส์

หม้อแปลงชนิดแห้งขนาด 35kV ส่วนใหญ่ประกอบด้วยส่วนประกอบต่อไปนี้:

1. แกนกลาง

ผลิตจากแผ่นเหล็กซิลิกอนรีดเย็นที่มีลายเกรนคุณภาพสูงและมีความสามารถในการซึมผ่านสูง ประกอบในรูปแบบตักแบบขั้นบันไดเต็มมุม 45° พื้นผิวแกนกลางถูกห่อหุ้มด้วยอีพอกซีเรซินเพื่อลดฟลักซ์จรจัด ปรับปรุงการกระจายวงจรแม่เหล็ก และลดเสียงรบกวนของแกน การสูญเสียขณะไม่มีโหลด และกระแสไฟฟ้าขณะไม่มีโหลด

2. ขดลวดไฟฟ้าแรงสูง

การม้วนไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอกแบบแบ่งชั้นหรือหลายชั้นเพื่อลดแรงดันไฟฟ้าระหว่างชั้นลงอย่างมาก มันคือหล่อสุญญากาศด้วยอีพอกซีเรซินที่เติมเพื่อลดการปล่อยบางส่วนและปรับปรุงประสิทธิภาพทางไฟฟ้า ใช้อีพอกซีพรีเพก DMD ระหว่างชั้น และใช้ผ้าตาข่ายใยแก้วบนพื้นผิวเพื่อเพิ่มความแข็งแรงทางกลและความสามารถในการทนต่อไฟฟ้าลัดวงจร

3. ขดลวดแรงดันต่ำ

ขดลวดแรงดันต่ำใช้โครงสร้างฟอยล์พันด้วยท่อระบายความร้อนตามแนวแกนเพื่อปรับปรุงการกระจายความร้อน ปลายถูกห่อหุ้มด้วยอีพอกซีเรซินและบ่มจนหมดเพื่อสร้างชิ้นส่วนที่มั่นคง

4. ระบบฉนวน

อีพอกซีเรซินหรือสารประกอบเรซินอื่น ๆ ใช้เป็นฉนวนหลัก ขดลวดจะถูกหล่อภายใต้สุญญากาศ และหลังจากการบ่มแล้ว ขดลวดจะก่อให้เกิดโครงสร้างเสาหินที่แข็งแกร่ง

5. การตรวจสอบความเย็นและอุณหภูมิ

ติดตั้งอุปกรณ์ทำความเย็น (ระบายความร้อนด้วยอากาศตามธรรมชาติหรือระบายความร้อนด้วยอากาศบังคับ) และเซ็นเซอร์อุณหภูมิ และสามารถติดตั้งระบบตรวจจับและป้องกันอุณหภูมิที่ครอบคลุม

6. ส่วนประกอบอื่นๆ

ช่องจ่ายบุชชิ่งไฟฟ้าแรงสูง ห่วงยก เฟรมหนีบบนและล่าง เทอร์มินัลแรงดันต่ำ แผ่นป้าย ขั้วต่อต๊าป ฯลฯ

คุณสมบัติผลิตภัณฑ์ของหม้อแปลงไฟฟ้าชนิดแห้งรุ่น 36kV

1. ปลอดภัยจากอัคคีภัยและสารหน่วงไฟ:อีพอกซีเรซินโดยเนื้อแท้ไม่ติดไฟและไม่รองรับไฟ ไม่มีความเสี่ยงจากการระเบิด

2. เป็นมิตรกับสิ่งแวดล้อม:ไม่ใช้น้ำมัน จึงไม่มีอันตรายจากการปนเปื้อนของน้ำมัน

3. ความแข็งแรงทางกลสูง:ขดลวดที่หล่อด้วยเรซินมีความทนทานและทนต่อการลัดวงจรได้ดี

4. ประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยม:ระดับการคายประจุบางส่วนต่ำและระดับการต้านทานแรงกระตุ้นสูง (ฟ้าผ่าและการสลับ)

5. การสูญเสียต่ำและเสียงต่ำ:เหล็กซิลิกอนคุณภาพสูงและการซ้อนแกนขั้นสูงช่วยลดการสูญเสียน้ำหนักขณะไม่มีโหลดและเสียงรบกวน

6. ความสามารถในการโอเวอร์โหลดที่ดี:ฉนวนคลาส F หรือ H ให้ความทนทานต่อความร้อนสูงและช่วยให้การทำงานเกินพิกัดได้อย่างมาก

7. ทนความชื้นและฝุ่น:พื้นผิวขดลวดเคลือบด้วยสารเคลือบเงาป้องกันการกัดกร่อน เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นหรือชื้น

8. บำรุงรักษาง่าย:ไม่มีการจัดการน้ำมัน หลังจากการปิดเครื่องเป็นเวลานาน จำเป็นต้องมีการอบแห้งแบบธรรมดาเท่านั้น โดยพื้นฐานแล้วไม่ต้องบำรุงรักษา

9. กะทัดรัดและน้ำหนักเบา:มีขนาดเล็กและลดต้นทุนการติดตั้ง

10. การควบคุมอุณหภูมิอัจฉริยะ:ระบบตรวจสอบอุณหภูมิอัจฉริยะเสริมที่ตรวจจับและแสดงอุณหภูมิที่คดเคี้ยวโดยอัตโนมัติ เริ่ม/หยุดพัดลมระบายความร้อน และส่งสัญญาณแจ้งเตือนและตัดการทำงาน

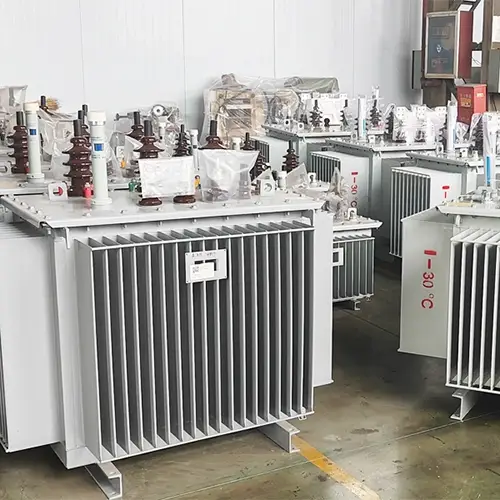

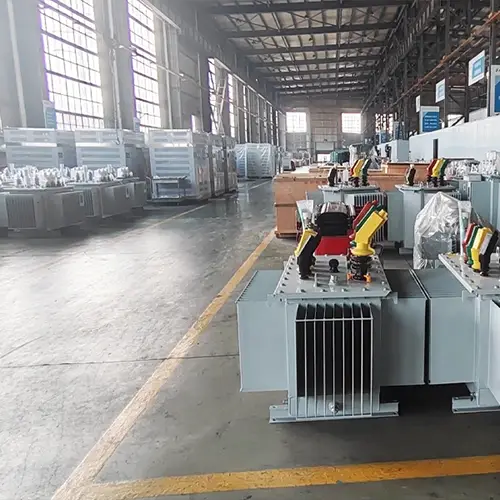

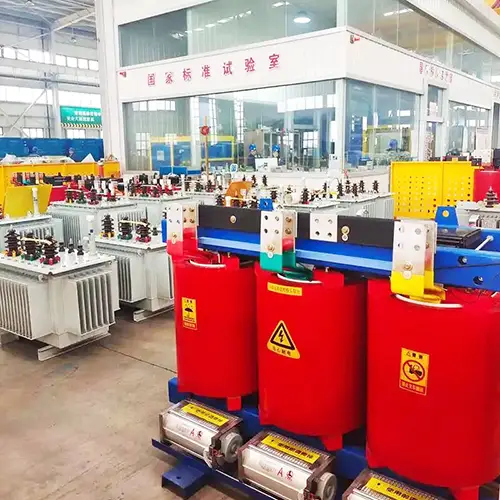

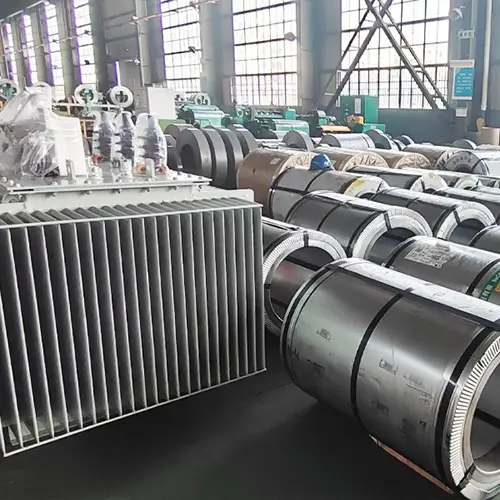

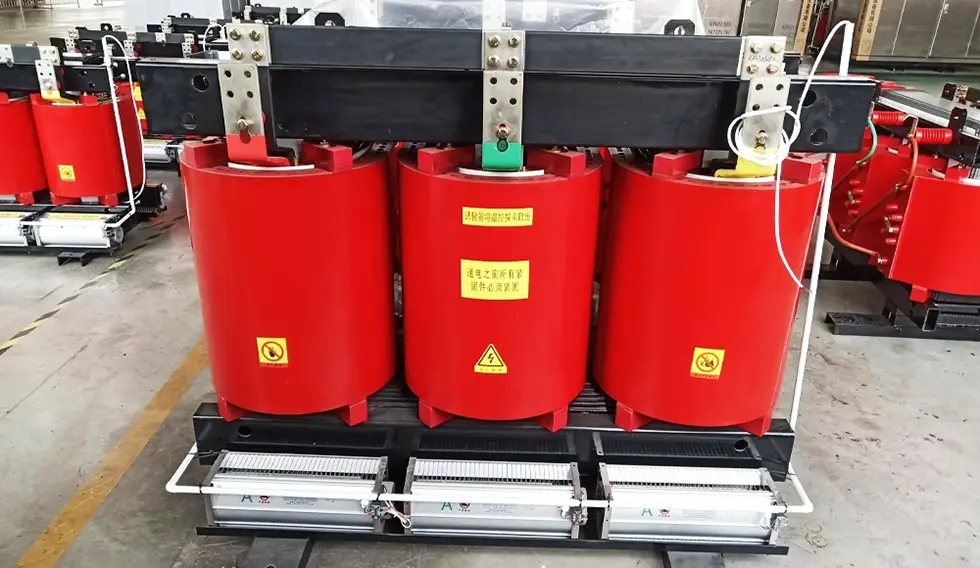

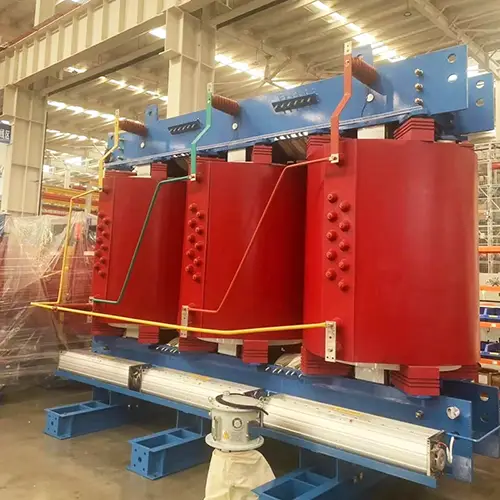

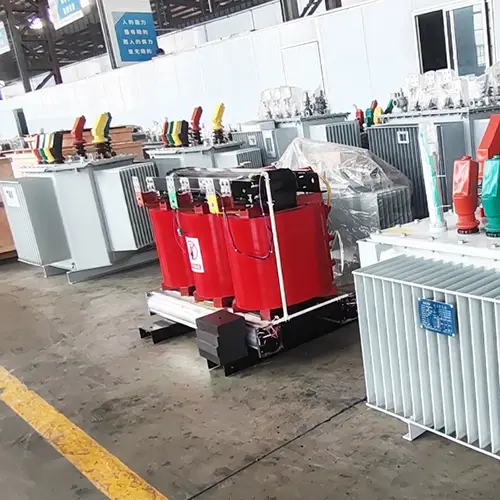

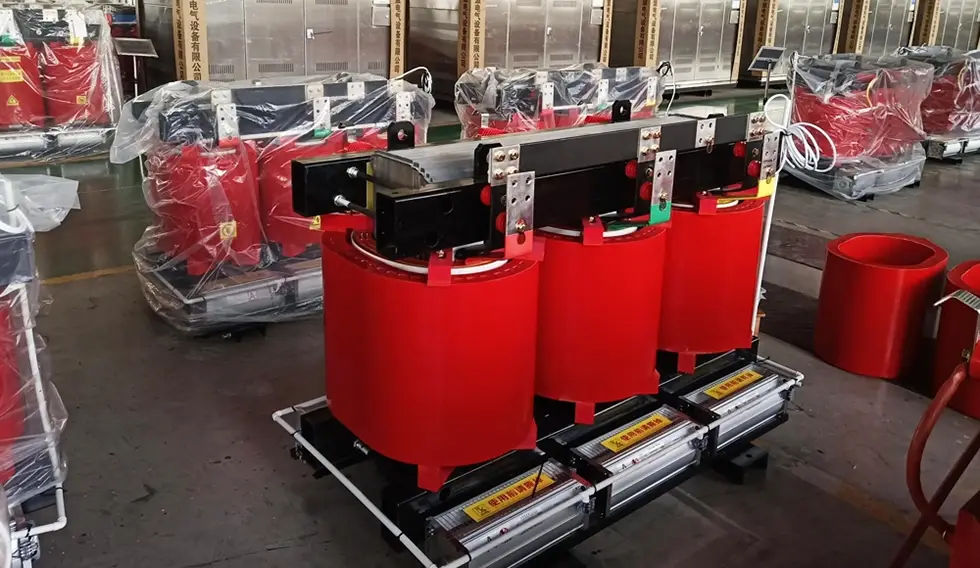

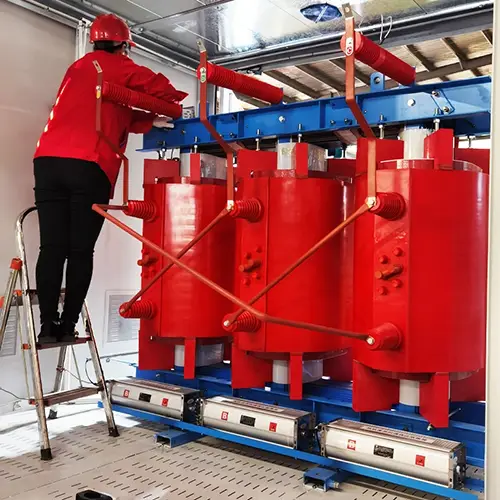

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

คำถามที่ 1: หม้อแปลงชนิดแห้งซีรีส์ 36kV ของคุณมีความจุสูงสุดเป็นเท่าใด

ตอบ: ตามมาตรฐานแห่งชาติ GB/T 10228 ช่วงความจุทั่วไปของหม้อแปลงชนิดแห้ง 36kV คือ 30-2500 kVA อย่างไรก็ตาม GB/T 10228 เวอร์ชันล่าสุดได้ขยายช่วงนี้เป็น 25,000 kVA ความจุที่มากขึ้นยังสามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้

คำถามที่ 2: หม้อแปลงชนิดแห้งซีรีส์ 36kV ของคุณสามารถติดตั้งกลางแจ้งได้หรือไม่

ตอบ: มี รุ่นกลางแจ้งมีจำหน่าย แต่ต้องเลือกระดับการป้องกันที่เหมาะสม โดยทั่วไปแล้ว IP00 เป็นแบบไม่มีกล่องหุ้ม (ใช้ภายในอาคาร), IP20 ป้องกันวัตถุแข็งที่มีขนาดใหญ่กว่า 12 มม. และ IP23 ให้การป้องกันฝนและหิมะ สำหรับการติดตั้งภายนอกอาคาร แนะนำให้ใช้ IP23 หรือสูงกว่าพร้อมตัวเรือนป้องกันเพิ่มเติม

คำถามที่ 3: หม้อแปลงชนิดแห้งซีรีส์ 36kV ของคุณระบายความร้อนอย่างไร และการระบายความร้อนด้วยอากาศบังคับสามารถเพิ่มเอาต์พุตได้มากเพียงใด

ตอบ: วิธีการทำความเย็นสามารถแบ่งได้เป็นระบายความร้อนด้วยอากาศตามธรรมชาติ (AN)และบังคับอากาศเย็น (AF). ภายใต้สภาวะการระบายความร้อนด้วยอากาศตามธรรมชาติ หม้อแปลงไฟฟ้าสามารถทำงานได้อย่างต่อเนื่องที่ความจุที่กำหนด การระบายความร้อนด้วยอากาศแบบบังคับสามารถเพิ่มกำลังการผลิตเอาต์พุตได้สูงสุดถึง 50% และเหมาะสำหรับการทำงานเกินพิกัดเป็นระยะๆ

คำถามที่ 4: ระดับประสิทธิภาพการใช้พลังงานของหม้อแปลงชนิดแห้ง Cotenele 36kV ซีรีส์มีการแบ่งประเภทอย่างไร

ตอบ: ตามมาตรฐานแห่งชาติ GB 20052-2024 "ค่าขั้นต่ำที่อนุญาตและเกรดประสิทธิภาพพลังงานสำหรับหม้อแปลงไฟฟ้ากำลัง" หม้อแปลงชนิดแห้งซีรีส์ 36kV ของเราแบ่งออกเป็นเกรดประสิทธิภาพพลังงานสามเกรด:เกรด 1 เกรด 2 และเกรด 3. เกรด 1 คือระดับสูงสุดและขาดทุนน้อยที่สุด การเลือกระดับประสิทธิภาพพลังงานที่สูงขึ้นสามารถลดต้นทุนการดำเนินงานในระยะยาวได้อย่างมาก

คำถามที่ 5: อะไรคือความแตกต่างที่สำคัญระหว่างหม้อแปลงชนิดแห้ง 36kV และหม้อแปลงชนิดแห้ง 10kV

ตอบ: ข้อแตกต่างหลักอยู่ที่ระดับแรงดันไฟฟ้า อัตราแรงดันไฟฟ้าสูงของหม้อแปลง 36kV คือ 36kV ซึ่งสามารถจ่ายโดยตรงจากโครงข่ายไฟฟ้า 36kV จึงช่วยลดการเชื่อมต่อสถานีย่อยระดับกลาง 10kV และลดการลงทุนระบบและค่าใช้จ่ายในการบำรุงรักษา นอกจากนี้ ระดับ 36kV ต้องการความแข็งแรงของฉนวนที่สูงขึ้น ระยะห่างทางไฟฟ้าที่มากขึ้น และระยะห่างตามผิวฉนวนที่ยาวขึ้น ซึ่งจะเพิ่มต้นทุนการออกแบบและการผลิต หม้อแปลงชนิดแห้ง 10kV มักใช้ในระบบจำหน่ายทั่วไป

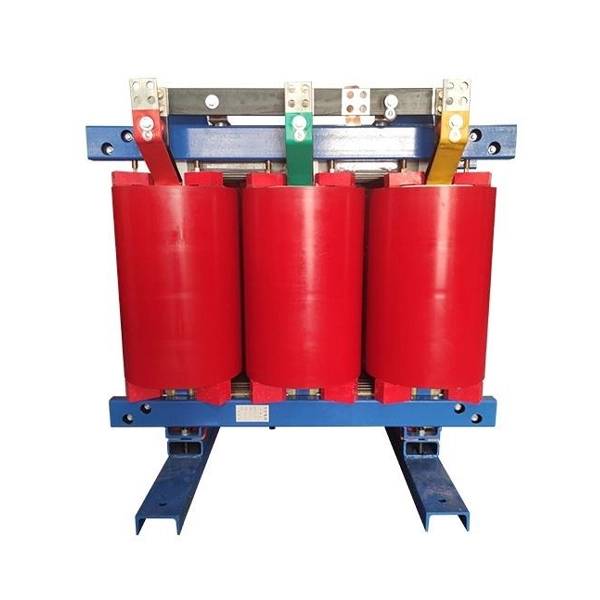

แสดงผลิตภัณฑ์
