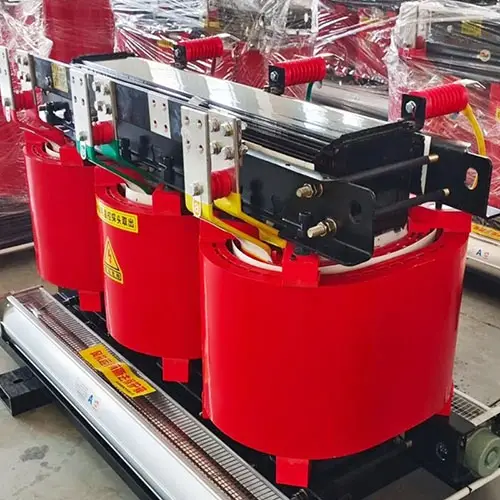

หม้อแปลงไฟฟ้าระบบจำหน่าย Electriacl ชนิดแห้ง 20KV

หม้อแปลงไฟฟ้าจำหน่ายชนิดแห้ง 20KV

Cotenele เป็นผู้ผลิตและส่งออกรายใหญ่สำหรับหม้อแปลงไฟฟ้าจำหน่ายชนิดแห้ง 20KVจากประเทศจีน หม้อแปลงชนิดแห้ง 20KV ของเรามีคุณสมบัติดังนี้รัศมีการจ่ายไฟที่ยาวขึ้น แรงดันไฟฟ้าลดลง ลดการสูญเสียในสาย และสิ้นเปลืองโลหะที่ไม่ใช่เหล็กน้อยลง. หม้อแปลงชนิดแห้ง 20kV เหล่านี้มีการใช้กันมากขึ้นในอาคารสูง ศูนย์กลางการค้า โรงงานปิโตรเคมี เหมือง โรงไฟฟ้า สนามบิน และสถานที่อื่นๆ อีกมากมาย

ที่หม้อแปลงไฟฟ้าจำหน่ายชนิดแห้ง 20KVซึ่งผลิตโดยบริษัท Cotenele ถือเป็นอุปกรณ์สำคัญในระบบจำหน่ายไฟฟ้าขนาด 20kV ระดับแรงดันไฟฟ้าอยู่ระหว่าง 10kV ถึง 35kV โดยจะชดเชยข้อบกพร่องของสายจ่ายไฟฟ้า 10kV และเป็นผลิตภัณฑ์จ่ายไฟฟ้าหลักที่แนะนำโดย State Grid Corporation ของจีนและจังหวัดต่างๆ หม้อแปลงชนิดแห้งขนาด 20kV ใช้วัสดุฉนวนแข็งและระบบระบายความร้อนด้วยอากาศเป็นหลัก มันมีประสิทธิภาพด้านความปลอดภัยที่ดีเยี่ยม ความเข้ากันได้ดีต่อสิ่งแวดล้อม ข้อกำหนดการบำรุงรักษาต่ำและได้รับความนิยมเพิ่มมากขึ้นในระบบจำหน่ายไฟฟ้าสมัยใหม่ หม้อแปลงชนิดแห้งต่างจากหม้อแปลงจุ่มน้ำมันตรงที่ไม่มีปัญหาเช่นน้ำมันรั่ว ความเสี่ยงจากไฟไหม้ และมลภาวะต่อสิ่งแวดล้อม หม้อแปลงชนิดแห้ง 20KV ของเราสอดคล้องกับมาตรฐานสากลที่เกี่ยวข้องIEC 60076-11 และ IEEE C57.12.01.

พารามิเตอร์ทางเทคนิคหลัก

สภาพการทำงาน

เงื่อนไขการบริการปกติ:

1. ระดับความสูง: ≤1000m (ประเภทมาตรฐาน)

2. อุณหภูมิแวดล้อม:

3. สูงสุด: +40°C

4. ขั้นต่ำ: -25°C (ชนิดแห้งกลางแจ้ง); -5°C (แบบแห้งในอาคาร)

5. ค่าเฉลี่ยรายเดือนสูงสุด: 30°C

6. ค่าเฉลี่ยรายปีสูงสุด: 20°C

7. ความชื้นสัมพัทธ์: ควรต่ำกว่า 93%; ไม่มีการควบแน่นบนพื้นผิวคอยล์

8. แหล่งจ่ายไฟ: แรงดันไฟฟ้าสามเฟสควรมีสมมาตรโดยประมาณ รูปคลื่นแรงดันไฟฟ้าควรมีลักษณะประมาณไซน์ซอยด์

เงื่อนไขพิเศษ:

สำหรับระดับความสูงที่สูงกว่า 1,000 ม. สามารถจัดหาหม้อแปลงชนิดแห้งที่แก้ไขระดับความสูง (ที่ราบสูง) ได้

หม้อแปลงชนิดแห้ง 20kV คืออะไร?

A หม้อแปลงชนิดแห้ง 20kVเป็นหม้อแปลงไฟฟ้าที่มีแรงดันไฟฟ้าพิกัดปฐมภูมิ 20kV ซึ่งแกนและขดลวดไม่ได้แช่อยู่ในน้ำมันฉนวน มันกลับขึ้นอยู่กับการหมุนเวียนอากาศเพื่อความเย็น—จึงเป็นที่มาของชื่อ “แบบแห้ง” กล่าวง่ายๆ ก็คือ แกนกลางและคอยล์ไม่ได้เติมน้ำมัน เป็นฉนวนแข็ง โดยทั่วไปจะใช้อีพอกซีเรซิน

หลักการทำงานของมันขึ้นอยู่กับการเหนี่ยวนำแม่เหล็กไฟฟ้า. เมื่อขดลวดปฐมภูมิ (ไฟฟ้าแรงสูง) ได้รับพลังงานจากกระแสสลับ จะเกิดฟลักซ์แม่เหล็กสลับขึ้นในแกนเหล็ก ฟลักซ์นี้เชื่อมโยงกับขดลวดทุติยภูมิ (แรงดันต่ำ) และเหนี่ยวนำให้เกิดแรงเคลื่อนไฟฟ้า (EMF) ในนั้น โดยการเลือกอัตราส่วนที่เหมาะสมของการหมุนของขดลวดหลักถึงขดลวดทุติยภูมิ แรงดันไฟฟ้าอินพุต 20 kV จะลดลง (หรือเพิ่มขึ้น) ให้เป็นแรงดันเอาต์พุตที่ต้องการ เช่น 0.4 kV, 10 kV หรือระดับแรงดันไฟฟ้าอื่นๆ

โครงสร้างภายในส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

1. แกนหลัก:ทำจากเหล็กเคลือบด้วยไฟฟ้าแบบเกรนรีดเย็นพร้อมข้อต่อมุม 45° เพื่อลดการสูญเสีย แกนถูกยึดโดยใช้แถบที่ไม่มีรูและกลไกแผ่นดึงที่แข็งแรง และพื้นผิวมักถูกเคลือบด้วยเรซินชนิดพิเศษเพื่อป้องกันความชื้นและสนิม

2. ขดลวด:การพันขดลวดแรงดันต่ำ (LV) นั้นพันด้วยฟอยล์ทองแดงความกว้างเต็มบนเครื่องพันฟอยล์โดยเฉพาะ โดยใช้ท่อระบายความร้อนตามแนวแกนสองท่อต่อคอลัมน์ ขดลวดไฟฟ้าแรงสูง (HV) ใช้โครงสร้างแบบแบ่งส่วนโดยมีท่อระบายความร้อนตามแนวแกนหนึ่งท่อ ขดลวดทั้งสองมีท่อระบายความร้อนแบบรังผึ้งพร้อมแผ่นท่อโลหะที่ได้มาตรฐานเพื่อการระบายความร้อนที่ดี

3. ระบบฉนวน:กระบอกฉนวนถูกวางไว้ระหว่างขดลวด HV และ LV เพื่อให้มีระยะห่างทางไฟฟ้า การประกอบคอยล์ทั้งหมดนั้นหล่อสุญญากาศด้วยอีพอกซีเรซินทำให้เกิดโครงสร้างแข็งที่หนาแน่นและปราศจากช่องว่างซึ่งมีความแข็งแรงเชิงกลสูง ความเป็นฉนวนไฟฟ้าที่ดีเยี่ยม และต้านทานความชื้นได้เหนือกว่า

4. ระบบควบคุมอุณหภูมิ:เซ็นเซอร์วัดอุณหภูมิแบบฝัง (โดยปกติจะวางไว้ที่ส่วนบนของคอยล์ LV) จะตรวจสอบอุณหภูมิของขดลวดอย่างต่อเนื่อง ระบบจะแสดงอุณหภูมิของแต่ละเฟสตามลำดับ (วน) อัตโนมัติ พร้อมหน้าสัมผัสสัญญาณเตือนและตัดการทำงานเพื่อป้องกันอุณหภูมิเกิน

คุณสมบัติผลิตภัณฑ์

หม้อแปลงชนิดแห้ง 20kV มีคุณสมบัติเด่นดังต่อไปนี้:

1. "สามจุดต่ำสุดและสามจุดสูง":การสูญเสียต่ำ, เสียงต่ำ, การคายประจุบางส่วนต่ำ; ความแข็งแรงทางกลสูง ความแข็งแรงทางไฟฟ้าสูง และความทนทานต่อความร้อนสูง

2. ปลอดภัยและเป็นมิตรกับสิ่งแวดล้อม:สารหน่วงไฟ, ป้องกันการระเบิด, ไม่ก่อให้เกิดมลพิษ; สามารถติดตั้งได้โดยตรงที่ศูนย์โหลด

3. ความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่ง:ตัวหล่ออีพ็อกซี่มีโครงสร้างหนาแน่นที่ทนทานต่อแรงไฟฟ้าไดนามิกไฟฟ้าลัดวงจรโดยไม่เกิดความเสียหาย

4. ระดับการปล่อยบางส่วนต่ำ:สามารถควบคุมได้ต่ำกว่า 10pC (สินค้าพรีเมียมบางรายการถึง <5pC)

5. ทนต่อความชื้นได้ดีเยี่ยม:สามารถทำงานได้ตามปกติที่ความชื้น 100% ไม่จำเป็นต้องทำให้แห้งล่วงหน้าหลังจากการปิดเครื่องก่อนที่จะกลับมาเติมพลังอีกครั้ง

6. ความจุเกินพิกัดสูง:สามารถทำงานต่อเนื่องที่โหลด 120% โดยไม่ต้องบังคับระบายความร้อนด้วยอากาศ ด้วยการบังคับระบายความร้อนด้วยอากาศ (AF) สามารถรองรับโหลดพิกัดได้ 150%

7. ไม่ต้องบำรุงรักษา:การสูญเสียต่ำและการดำเนินงานที่ประหยัด โดยพื้นฐานแล้วไม่ต้องบำรุงรักษา

8. กะทัดรัดและน้ำหนักเบา:รอยเท้าขนาดเล็กและต้นทุนการติดตั้งต่ำ

การจำแนกประเภทผลิตภัณฑ์สำหรับหม้อแปลงชนิดแห้ง 20kV

ข้อดีของผลิตภัณฑ์

1. ประสิทธิภาพการจัดหาที่เพิ่มขึ้น:ระยะการส่งสัญญาณที่ขยายออกไป การลดแรงดันไฟฟ้าให้เหลือน้อยที่สุด และการสูญเสียสายที่ลดลง ส่งผลให้คุณภาพกำลังไฟฟ้าดีขึ้น

2. ประสิทธิภาพการใช้พลังงานที่สำคัญ:มีคุณสมบัติไม่มีโหลดและการสูญเสียโหลดต่ำเป็นพิเศษ ตรงตามข้อกำหนดที่เข้มงวดของรุ่นล่าสุดอย่างเต็มที่GB20052-2024มาตรฐานประสิทธิภาพการใช้พลังงาน

3. การติดตั้งที่ยืดหยุ่น:สามารถกระจายอำนาจที่ศูนย์โหลดได้โดยไม่จำเป็นต้องใช้หลุมกักเก็บน้ำมันหรือไฟร์วอลล์ ซึ่งช่วยลดการลงทุนด้านทุน

4. ต้นทุนการดำเนินงานต่ำ:การออกแบบที่ไม่ต้องบำรุงรักษาทำให้ค่าใช้จ่ายในการดำเนินงานโดยรวมต่ำ

5. ความน่าเชื่อถือสูง:ความแข็งแรงทางกลสูง สมรรถนะแผ่นดินไหวที่ดี และความสามารถในการต้านทานแรงกระตุ้นฟ้าผ่าได้ดีเยี่ยม

6. การปรับตัวที่แข็งแกร่ง:ไม่ไวต่อความชื้นและฝุ่น เหมาะสำหรับสภาพแวดล้อมที่รุนแรงที่มีข้อกำหนดการป้องกันอัคคีภัยสูง โหลดที่ผันผวน หรือสภาวะมลพิษ/ชื้น

สถานการณ์การใช้งาน

หม้อแปลงชนิดแห้ง 20kV ใช้กันอย่างแพร่หลายใน:

1. โครงสร้างพื้นฐานของเมือง:การอัพเกรดโครงข่ายไฟฟ้าในเมือง อาคารสูง ศูนย์ธุรกิจ อาคารพาณิชย์

2. สิ่งอำนวยความสะดวกสาธารณะ:โรงละคร โรงพยาบาล โรงแรม โรงเรียน

3. การขนส่ง:อุโมงค์ รถไฟใต้ดิน สถานีรถไฟ ท่าเรือ สนามบิน

4. การผลิตและจำหน่ายไฟฟ้า:สถานีไฟฟ้า, สถานีไฟฟ้าย่อยใต้ดิน, สถานีไฟฟ้าย่อยแบบบรรจุหีบห่อ, โรงไฟฟ้า

5. ภาคอุตสาหกรรม:ปิโตรเคมี, เหมืองแร่, การประชุมเชิงปฏิบัติการโรงงาน, เครื่องจักร CNC

6. ศูนย์ข้อมูลและพลังงานทดแทน:ลม โครงการไฟฟ้าโซลาร์เซลล์ ศูนย์คอมพิวเตอร์คลาวด์

7. สถานที่พิเศษ:ห้องปฏิบัติการ สถานีย่อยในเมืองในพื้นที่ที่มีประชากรหนาแน่น และไซต์ใดๆ ที่ต้องการการป้องกันอัคคีภัย/การระเบิด/ความชื้น

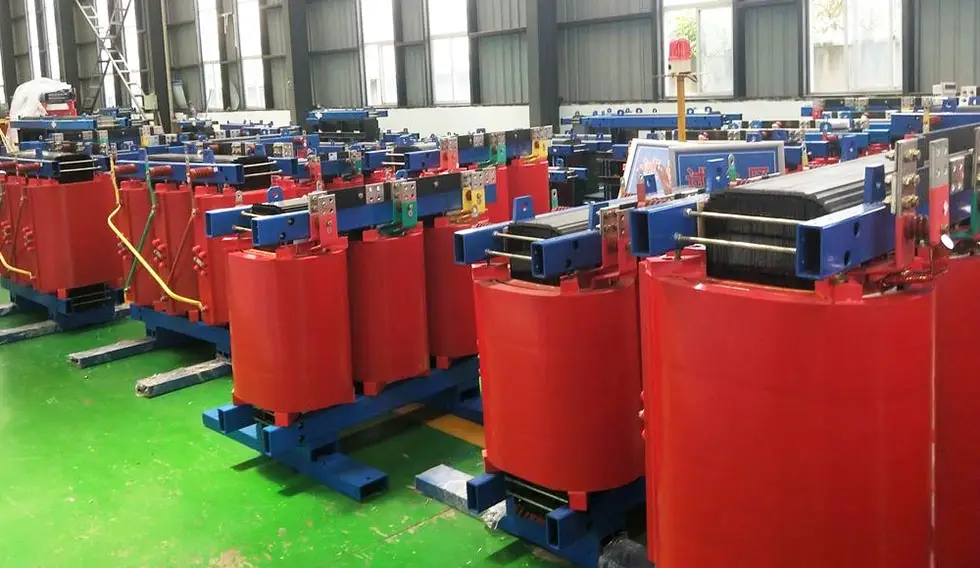

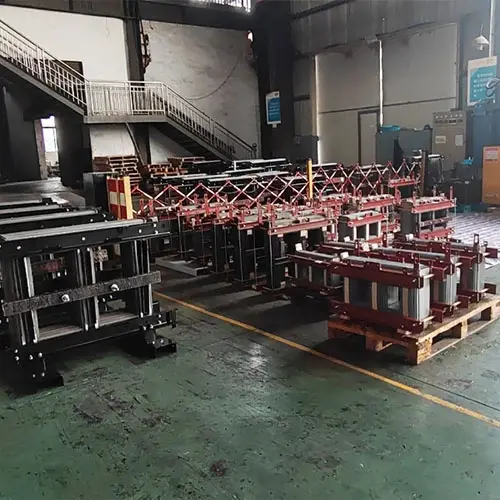

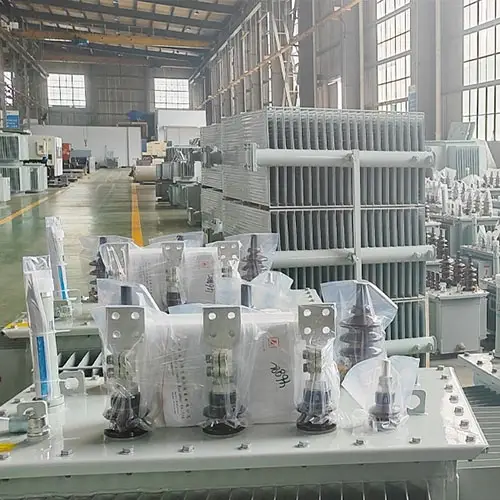

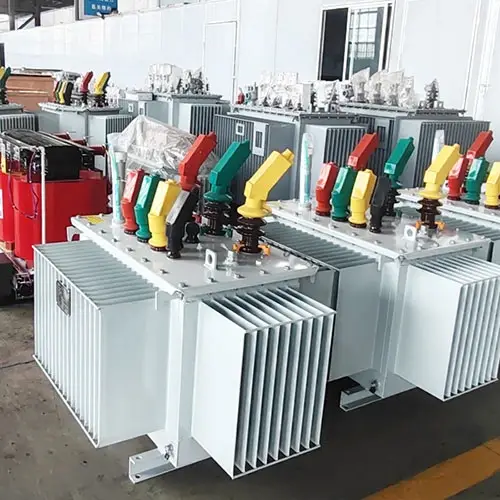

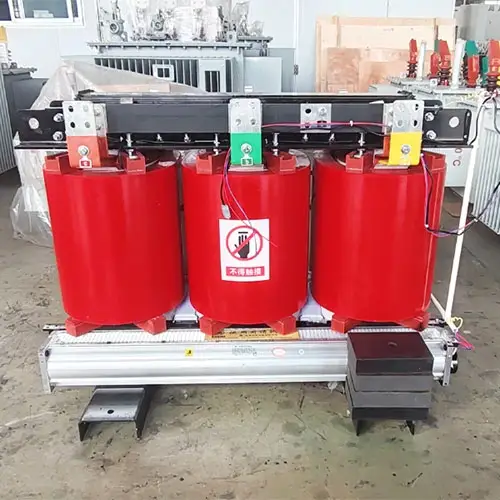

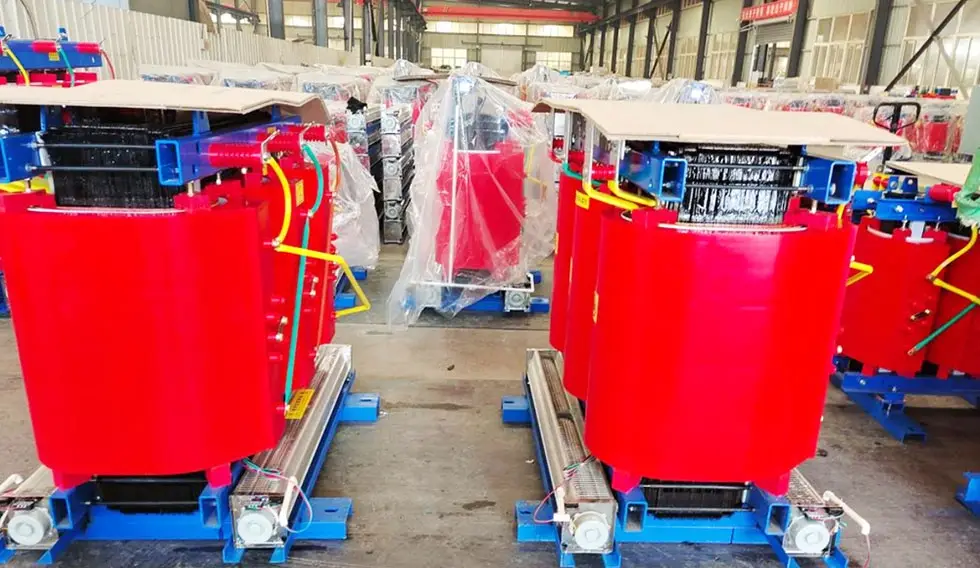

การแสดงเวิร์คช็อป

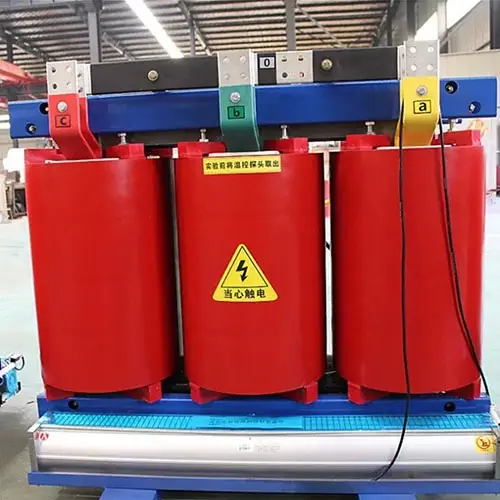

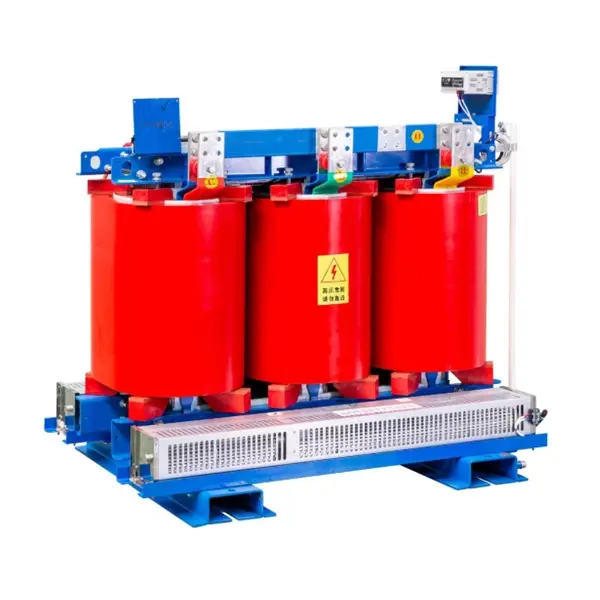

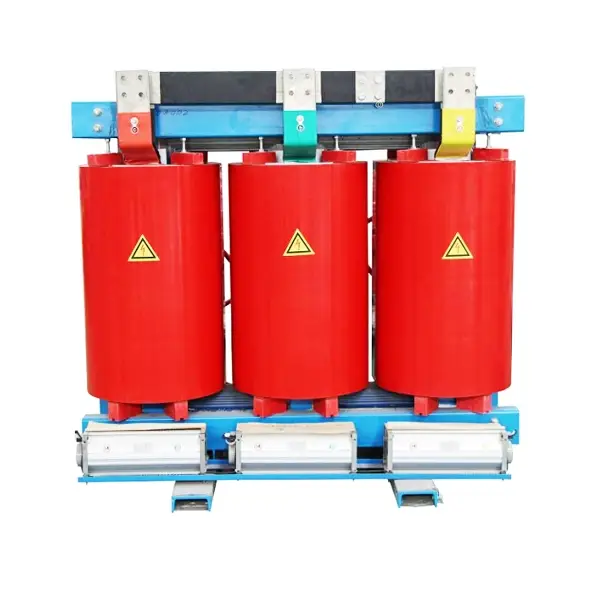

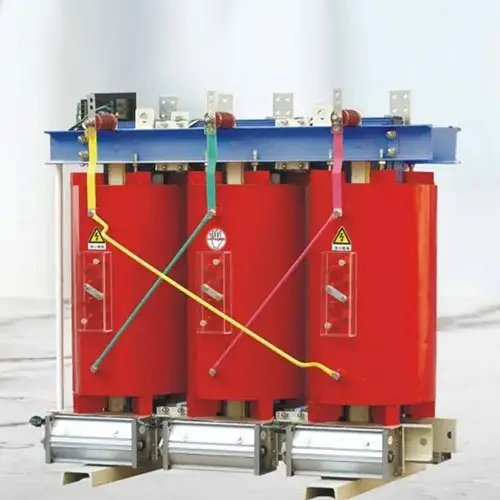

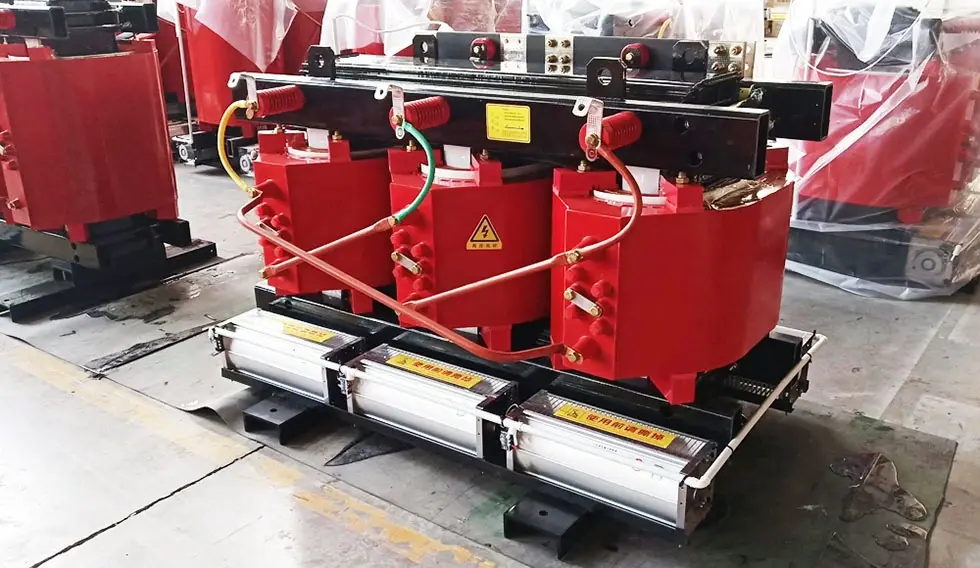

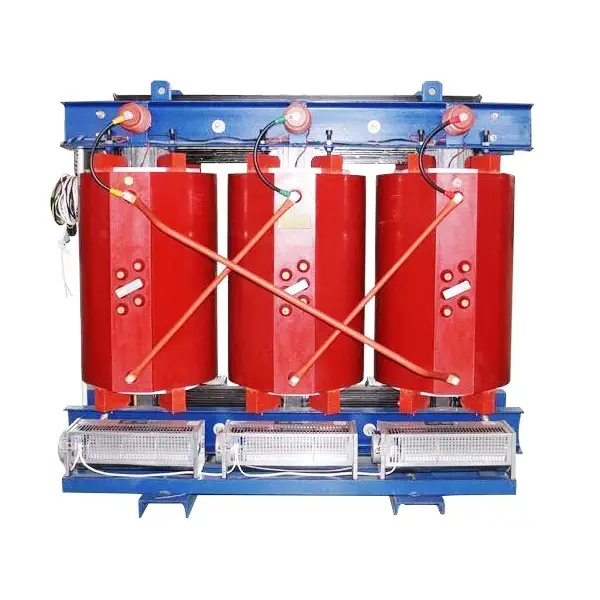

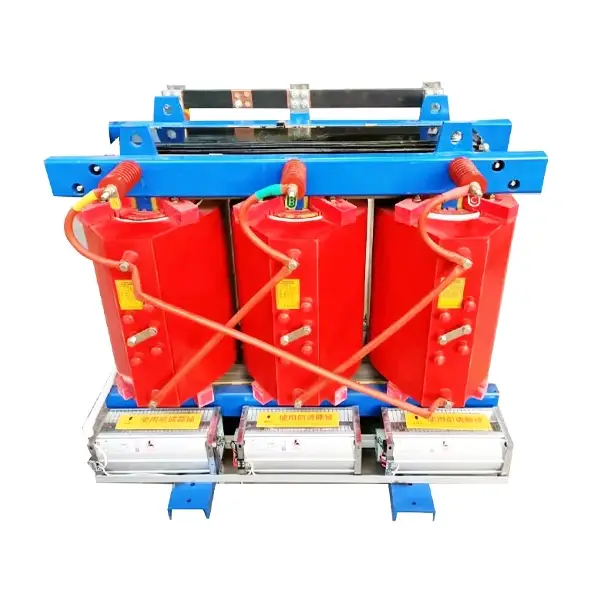

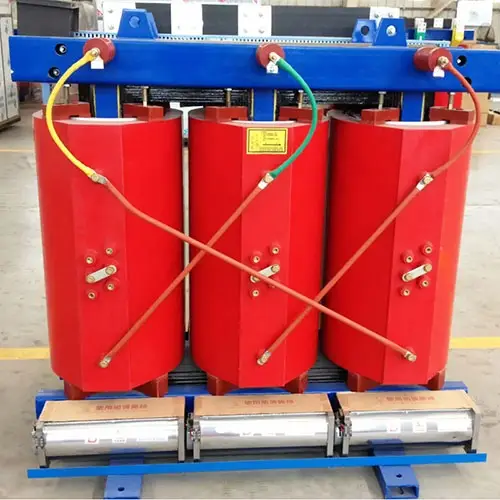

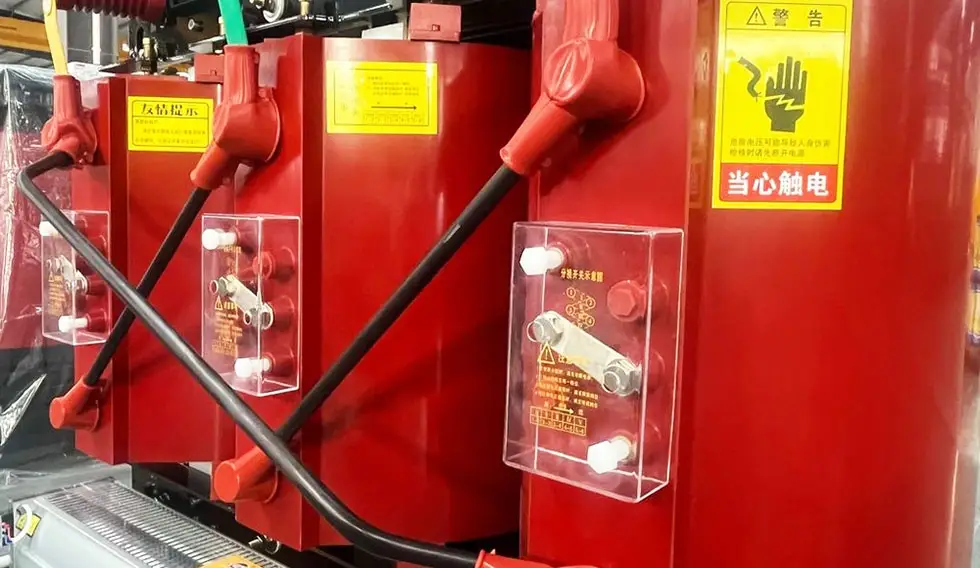

แสดงผลิตภัณฑ์
